приказом начальника «Узгосэнергонадзор» от 19 октября 2006 г. № 167
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПравила
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстройства электроустановок. Раздел IV
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish[По согласованию с Министерством юстиции Республики Узбекистан отнесены к техническим документам 2 ноября 2006 г., № 20-15-232/11]
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРаздел IV. Распределительные устройства и подстанции
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбласть применения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.1. Настоящая глава Правил распространяется на распределительные устройства (далее — РУ) до 1 кВ переменного тока и до 1,5 кВ постоянного тока, устанавливаемые в помещениях и на открытом воздухе и выполняемые в виде щитов распределительных, управления, релейных и пультов; установок ячейкового типа; шкафов; шинных выводов; сборок.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДополнительные требования к РУ специального назначения приведены в соответствующих главах Правил устройства электроустановок (далее — ПУЭ). Раздел VII.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбщие требования
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.2. В настоящем разделе ПУЭ используются следующие термины и определения:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishраспределительное устройство — электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики, телемеханики, связи и измерительные приборы;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishоткрытое распределительное устройство (далее — ОРУ) — РУ, все или основное оборудование которого расположено на открытом воздухе;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishзакрытое распределительное устройство (далее — ЗРУ) — РУ, оборудование которого расположено в помещении;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкомплектное распределительное устройство (далее — КРУ) — РУ, состоящее из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами измерения, защиты и автоматики, поставляемое в собранном или полностью подготовленном для сборки виде;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкомплектное распределительное устройство элегазовое (далее — КРУЭ) — РУ, в котором основное оборудование заключено в оболочки, заполненные элегазом (SF6), служащим изолирующей и/или дугогасящей средой;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКомплектное распределительное устройство, предназначенное для внутренней установки, сокращенно обозначается КРУ, а для наружной — КРУН. Разновидностью КРУ является КСО — камера сборная одностороннего обслуживания;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishподстанция — электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств, устройств управления и вспомогательных сооружений;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ зависимости от преобладания той или иной функции подстанций они называются трансформаторными или преобразовательными;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпристроенная подстанция (пристроенная РУ) — подстанция (РУ), непосредственно примыкающая (примыкающее) к основному зданию;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвстроенная подстанция (встроенная РУ) — закрытая подстанция (закрытое РУ), вписанная (вписанное) в контур основного здания;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвнутрицеховая подстанция — подстанция, расположенная внутри производственного здания (открыто или в отдельном закрытом помещении);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкомплектная трансформаторная (преобразовательная) подстанция — подстанция, состоящая из трансформаторов (преобразователей) и блоков (КРУ или КРУН и других элементов), поставляемых в собранном или полностью подготовленном для сборки виде. Комплектные трансформаторные (преобразовательные) подстанции (далее — КТП, КПП) или части их, устанавливаемые в закрытом помещении, относятся к внутренним установкам, устанавливаемые на открытом воздухе, — к наружным установкам;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishстолбовая трансформаторная ПС (далее — СТП) — открытая трансформаторная ПС, все оборудование которой установлено на одностоечной опоре ВЛ на высоте, не требующей ограждения ПС;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмачтовой трансформаторная ПС (далее — МТП) — открытая трансформаторная ПС, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте, не требующей ограждения ПС;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishраспределительный пункт (далее — РП) — РУ, предназначенное для приема и распределения электроэнергии на одном напряжении без преобразования и трансформации, не входящее в состав подстанции;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкамера — помещение, предназначенное для установки аппаратов и шин;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishзакрытая камера — камера, закрытая со всех сторон и имеющая сплошные (не сетчатые) двери;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishогражденная камера — камера, которая имеет проемы, защищенные полностью или частично не сплошными (сетчатыми или смешанными) ограждениями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПод смешанными ограждениями понимаются ограждения из сеток и сплошных листов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвзрывная камера — закрытая камера, предназначенная для локализации возможных аварийных последствий при повреждении установленных в ней аппаратов и имеющая выход наружу или во взрывной коридор;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкоридор обслуживания — коридор вдоль камер или шкафов КРУ, предназначенный для обслуживания аппаратов и шин;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвзрывной коридор — коридор, в который выходят двери взрывных камер;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпреобразовательный агрегат — комплект оборудования, состоящий из одного или нескольких полупроводниковых преобразователей, трансформатора, а также приборов и аппаратуры, необходимых для пуска и работы агрегата;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishполупроводниковый преобразователь — комплект полупроводниковых вентилей (неуправляемых или управляемых), смонтированных на рамах или в шкафах, с системой воздушного или водяного охлаждения, а также приборов и аппаратуры, необходимых для пуска и работы преобразователя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.3. Выбор проводов, шин, аппаратов, приборов и конструкций должен производиться как по нормальным условиям работы (соответствие рабочему напряжению и току, классу точности и т. п.), так и по условиям работы при коротком замыкании (далее — КЗ) (термические и динамические воздействия, коммутационная способность).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРУ должны иметь четкие надписи, указывающие назначение отдельных цепей, панелей, аппаратов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНадписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон — также на задней стороне устройства. (См. также Главу 3.4. ПУЭ. Раздел III). РУ должны иметь мнемосхему.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.4. Относящиеся к цепям различного рода тока и различных напряжений части РУ должны быть выполнены и размещены так, чтобы была обеспечена возможность их четкого распознавания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.5. Взаимное расположение фаз и полюсов в пределах всего устройства должно быть, как правило, одинаковым. Шины должны иметь окраску, предусмотренную в Главе 1.1. ПУЭ. Раздел I.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ РУ должна быть обеспечена возможность установки переносных защитных заземлений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.6. Все металлические части РУ должны быть окрашены или иметь другое антикоррозийное покрытие.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.7. Заземление и защитные меры должны быть выполнены в соответствии с Главой. 1.7. ПУЭ. Раздел I.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.8. Все средства измерений, используемые на подстанциях любых типов, должны подвергаться периодической поверке в территориальных органах агентства «Узстандарт».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка приборов и аппаратов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.9. Аппараты и приборы следует располагать так, чтобы возникающие в них при эксплуатации искры или электрические дуги не могли причинить вреда обслуживающему персоналу, воспламенить или повредить окружающие предметы, вызвать КЗ или замыкание на землю.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.10. Аппараты рубящего типа должны устанавливаться так, чтобы они не могли замкнуть цепь самопроизвольно, под действием силы тяжести. Подвижные токоведущие части их в отключенном состоянии, как правило, не должны быть под напряжением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.11. Рубильники с непосредственным ручным управлением (без привода), предназначенные для включения и отключения тока нагрузки и имеющие контакты, обращенные к оператору, должны быть защищены несгораемыми кожухами без отверстий и щелей. Указанные рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они будут недоступны для неквалифицированного персонала.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.12. На приводах коммутационных аппаратов должны быть четко указаны положения «включено» и «отключено».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.13. Должна быть предусмотрена возможность снятия напряжения с каждого автоматического выключателя на время его ремонта или демонтажа. Для этой цели в необходимых местах должны быть установлены рубильники или другие отключающие аппараты.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОтключающий аппарат перед выключателем каждой отходящей от РУ линии предусматривать не требуется в электроустановках:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishс выдвижными выключателями;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсо стационарными выключателями, в которых на время ремонта или демонтажа данного выключателя допустимо снятие напряжения общим аппаратом с группы выключателей или со всего РУ;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishсо стационарными выключателями, если обеспечена возможность безопасного демонтажа выключателей под напряжением с помощью изолированного инструмента.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля указанных отключающих аппаратов специальный привод (например, рычажный) предусматривать не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.14. Резьбовые (пробочные) предохранители должны устанавливаться так, чтобы питающие провода присоединялись к контактному винту, а отходящие к электроприемникам — к винтовой гильзе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishШины, провода, кабели
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.15. Между неподвижно укрепленными неизолированными токоведущими частями разной полярности, а также между ними и неизолированными нетоковедущими металлическими частями должны быть обеспечены расстояния не менее: 20 мм по поверхности изоляции и 12 мм по воздуху. От неизолированных токоведущих частей до ограждений должны быть обеспечены расстояния не менее: 100 мм при сетках и 40 мм при сплошных съемных ограждениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.16. В пределах панелей, щитов и шкафов, установленных в сухих помещениях, незащищенные изолированные провода с изоляцией, рассчитанной на рабочее напряжение не ниже 660 В, могут прокладываться по металлическим, защищенным от коррозии поверхностям и притом вплотную один к другому. В этих случаях для силовых цепей должны применяться снижающие коэффициенты на токовые нагрузки, приведенные в Главе. 1.3. ПУЭ. Раздел 1.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.17. Заземленные неизолированные провода, т. е. защитные (РЕ) проводники и шины могут быть проложены без изоляции. Нулевые рабочие (N) проводники, шины и совмещенные (PEN) проводники прокладываются с изоляцией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.18. Электропроводки цепей управления, измерения и т. п. должны соответствовать требованиям Главы 3.4. ПУЭ. Раздел III. Прокладка кабелей должна соответствовать требованиям Главы 2.3. ПУЭ. Раздел II. Проходы кабелей как снизу, так и сверху, внутрь панелей, шкафов и т. п. должны осуществляться через уплотняющие устройства, предотвращающие попадание внутрь пыли, влаги и посторонних предметов и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКонструкции распределительных устройств
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.19. Корпуса панелей должны быть выполнены из несгораемых материалов, а конструкции кожухов и других частей устройств из несгораемых или трудно сгораемых материалов. Это требование не распространяется на диспетчерские и им подобные пульты управления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.20. РУ должны быть выполнены так, чтобы вибрации, возникающие при действии аппаратов, а также от сотрясений, вызванных внешними воздействиями, не нарушали контактных соединений и не вызывали разрегулировки аппаратов и приборов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.21. Поверхности гигроскопических изоляционных плит, на которых непосредственно монтируются неизолированные токоведущие части, должны быть защищены от проникновения в них влаги (пропиткой, окраской и т. п.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ устройствах, устанавливаемых в сырых, особо сырых помещениях и открытых установках, применение гигроскопических изоляционных материалов (например, мрамора, асбестоцемента) не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ помещениях пыльных, сырых, особо сырых и на открытом воздухе следует устанавливать РУ, надежно защищенные от отрицательного воздействия окружающей среды.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка распределительных устройств в электропомещениях
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.22. В электропомещениях (см. пункт 1.1.5 ПУЭ. Раздел I) проходы обслуживания, находящиеся с лицевой или с задней стороны щита, должны соответствовать следующим требованиям:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Ширина проходов в свету должна быть не менее 0,8 м; высота проходов в свету — не менее 1,9 м. В проходах не должны находиться предметы, которые могли бы стеснять передвижение людей и оборудования. В отдельных местах проходы могут быть стеснены выступающими строительными конструкциями, однако ширина прохода в этих местах должна быть не менее 0,6 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Расстояния от наиболее выступающих неогражденных неизолированных токоведущих частей (например, отключенных ножей рубильников), расположенных на доступной высоте (менее 2,2 м) по одну сторону прохода, до противоположной стены или оборудования, не имеющего неогражденых неизолированных токоведущих частей, должны быть не менее: при напряжении ниже 660 В — 1,0 м при длине щита до 7 м и 1,2 м при длине щита более 7 м; при напряжении 660 В и выше — 1,5 м. Длиной щита в данном случае называется длина прохода между двумя рядами сплошного фронта панелей (шкафов) или между одним рядом и стеной.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Расстояния между неогражденными неизолированными токоведущими частями, расположенными на высоте менее 2,2 м по обе стороны прохода, должны быть не менее: 1,5 м при напряжении ниже 660 В; 2,0 м при напряжении 660 В и выше.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Неизолированные токоведущие части, находящиеся на расстояниях, меньших приведенных в подпунктах 2 и 3 настоящего пункта Правил, должны быть ограждены.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Неогражденные неизолированные токоведущие части, размещаемые над проходами, должны быть расположены на высоте не менее 2,2 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Ограждения, размещаемые над проходами, должны быть расположены на высоте не менее 1,9 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.23. В качестве ограждения неизолированных токоведущих частей могут служить сетки с размерами ячеек не более 25 х 25 мм, а также сплошные или смешанные ограждения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВысота ограждений должна быть не менее 1,7 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.24. Проходы обслуживания щитов при длине щита более 7 м должны иметь два выхода. Выходы из прохода с монтажной стороны щита могут быть выполнены как в щитовое помещение, так и в другие помещения. При ширине прохода обслуживания более 3 м и отсутствии маслонаполненных аппаратов второй выход не обязателен.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДвери из помещений РУ должны открываться в сторону других помещений (за исключением помещений РУ выше 1 кВ переменного тока и выше 1,5 кВ постоянного тока) или наружу и иметь самозапирающиеся замки, отпираемые без ключа с внутренней стороны помещения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishШирина дверей должна быть не менее 0,75 м, высота — не менее 1,9 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка распределительных устройств в производственных помещениях
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.25. РУ, установленные в помещениях, доступных для неинструктированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае применения РУ с открытыми токоведущими частями оно должно быть ограждено. При этом ограждение должно быть сетчатым, сплошным или смешанным высотой не менее 1,7 м. Расстояние от сетчатого ограждения до неизолированных токоведущих частей устройства должно быть не менее 0,7 м, а от сплошных — в соответствии с пунктом 4.1.15 настоящих Правил. Ширина проходов принимается в соответствии с требованиями, приведенными в пункте 4.1.22 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.26. Оконцевание проводов и кабелей должно быть выполнено так, чтобы оно находилось внутри устройства.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.27. Съемные ограждения должны укрепляться так, чтобы их удаление было невозможно без применения инструмента. Дверцы должны запираться на ключ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.28. Установка комплектных распределительных устройств и подстанций (КРУ. КТП) должна соответствовать требованиям, приведенным в Главе 4.2 настоящих Правил для КРУ и КТП выше 1 кВ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка распределительных устройств на открытом воздухе
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.1.29. При установке РУ на открытом воздухе необходимо соблюдать следующие требования:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Устройство должно быть расположено на спланированной площадке, на высоте не менее 0,2 м от уровня планировки и должно иметь конструкцию, соответствующую условиям окружающей среды. В районах, где наблюдаются снежные заносы высотой 1 м и более, шкафы следует устанавливать на повышенных фундаментах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. В шкафах должен быть предусмотрен местный подогрев для обеспечения нормальной работы аппаратов, реле, измерительных приборов и приборов учета в соответствии с требованиями государственных стандартов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбласть применения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.1. Настоящая глава Правил распространяется на стационарные РУ и подстанции (далее — ПС) переменного тока напряжением выше 1 кВ. Правила не распространяются на специальные РУ и ПС, регламентируемые особыми техническими условиями, и на передвижные электроустановки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбщие требования
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.2. Электрооборудование, токоведущие части, изоляторы, крепления, ограждения, несущие конструкции, изоляционные и другие расстояния должны быть выбраны и установлены таким образом, чтобы:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) вызываемые нормальными условиями работы электроустановки усилия, нагрев, электрическая дуга или другие сопутствующие ее работе явления (искрение, выброс газов и т. п.) не могли привести к повреждению оборудования и возникновению КЗ или замыкания на землю, а также причинить вред обслуживающему персоналу;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) при нарушении нормальных условий работы электроустановки была обеспечена необходимая локализация повреждений, обусловленных действием КЗ;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3) при снятом напряжении с какой-либо цепи, относящиеся к ней аппараты, токоведущие части и конструкции могли подвергаться безопасному осмотру, замене и ремонтам без нарушения нормальной работы соседних цепей;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4) была обеспечена возможность удобного транспортирования оборудования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования подпункта 3 настоящего пункта Правил не распространяются на РУ типа сборок выше 1 кВ в подстанциях, ремонт которых производится при отключении всего РУ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.3. При использовании разъединителей и отделителей при их наружной и внутренней установке для отключения и включения токов холостого хода силовых трансформаторов, зарядных токов воздушных и кабельных линий электропередачи и систем шин необходимо выполнять следующие требования:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) разъединителями и отделителями напряжением 110— 500 кВ независимо от климатических условий и степени промышленного загрязнения атмосферы при их наружной установке допускается отключать и включать ток холостого хода силовых трансформаторов и зарядные токи воздушных и кабельных линий, систем шин и присоединений, которые не превышают значений, указанных в Таблице 4.2.1;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) разъединителями и отделителями напряжением 110 и 220 кВ при их внутренней установке со стандартными расстояниями между осями полюсов соответственно 2 и 3,5 м допускается отключать и включать токи холостого хода силовых (авто) трансформаторов при глухо заземленной нейтралы соответственно не более 4 и 2 А, а также зарядные токи присоединений не более 1,5 А;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3) указанные на рис. 4.2.1 расстояния по горизонтали а, б, в от колонок и концов горизонтально-поворотных (далее — ГП) подвижных контактов в отключенном положении до заземленных и токоведущих частей соседних присоединений должны быть не меньше расстояний между осями полюсов д, указанных в Таблицах 4.2.1 и 4.2.2. Эти требования к расстояниям а, б, в по рис. 4.2.1 применимы и к разъединителям и отделителям напряжением 110 — 220 кВ при их внутренней установке по подпункту 2 настоящего пункта Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния по вертикали г от концов вертикально-рубящих (далее — BР) и ГП подвижных контактов до заземленных и токоведущих частей должны быть на 0,5 м больше расстояний д;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4) разъединителями и отделителями 6 — 35 кВ при их наружной и внутренней установке допускается отключать и включать токи холостого хода силовых трансформаторов, зарядные токи воздушных и кабельных линий электропередачи, а также токи замыкания на землю, которые не превышают значений, указанных в Таблице 4.2.2 (см. рис. 4.2.1) и Таблице 4.2.3 (рис. 4.2.2, а и б).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазмеры изолирующих перегородок для стандартных трехполюсных разъединителей приведены в Таблице 4.2.4 в соответствии с рис. 4.2.2, а и б;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5) у разъединителей и отделителей, установленных горизонтально, спуски из гибкого провода прокладывать полого во избежание переброски на них дуги, не допуская расположения, близкого к вертикальному. Угол между горизонталью и прямой, соединяющей точку подвеса спуска и линейный зажим полюса, должен быть не более 65°.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОшиновку из жестких шин выполнять так, чтобы на расстоянии в (см. рис. 4.2.1) шины подходили к разъединителям (отделителям) с подъемом или горизонтально. Недопустимое сближение шин с подвижными контактами у горизонтально-поворотных разъединителей и отделителей показано пунктиром;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6) для обеспечения безопасности персонала и защиты его от светового и теплового воздействия дуги над ручными приводами отделителей и разъединителей устанавливать козырьки или навесы из негорючего материала. Сооружение козырьков не требуется у разъединителей и отделителей напряжением 6 — 35 кВ, если отключаемый ток холостого хода не превышает 3 А, а отключаемый зарядный — 2 А;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 4.2.1. Границы расположения открытых подвижных контактов разъединителя (отделителя) по отношению к заземленным и токоведущим частям.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 4.2.2. Установка разъединителя (отделителя): а — вертикальная; б — наклонная, 1 — изолирующие перегородки. Примечание; при изолирующих перегородках между полюсами отключаемые и включаемые токи в 1,5 раза больше значений, указанных в таблице 4.2.3.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2 1. | ||||
|
Наибольшие токи холостого хода и зарядные токи, отключаемые и включаемые разъединителями и отделителями 110—500 кВ | ||||
| Номинальное напряжение, кВ | Тип отделителя, разъединителя |
Расстояние между осями полюсов д,м (рис. 4.2.1) | Ток. А, не более | |
| холостого хода | зарядный | |||
| 110 |
ВР | 2,0 2,5 3,0 |
6,0 7,0 9,0 |
2,5 3,0 3,5 |
| ГП | 2,0 2,5 3,0 3,5 |
4,0 6,0 8,0 10,0 |
1,5 2,0 3,0 3,5 | |
| 220 |
ВР | 3,5 4,0 4,5 |
3,0 5,0 8,0 |
1,0 1,5 2,0 |
| ГП | 3,5 4,0 4,5 |
3,0 5,0 8,0 |
1,0 1,5 1,0 | |
| 500 |
ВР | 7,5 | 5,0 | 2,0 |
| ГП | 8,0 | 6,0 | 2,5 | |
| ПН | 8,0 | 5,0 | 2,0 | |
| ПН3 | 7,5 | 5,0 | 2,5 | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Примечания: 1. BР — вертикально-рубящий, ГП — горизонтально-поворотный, ПН — подвесной, ПНЗ — подвесной с опережающим отключением и отстающим включением полюса фазы В.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*2. Приведены результирующие токи холостого хода с учетом взаимной компенсации индуктивных токов ненагруженных трансформаторов зарядными токами их присоединений и зарядных токов воздушных или кабельных присоединений индуктивными токами ненагруженных трансформаторов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.2. | ||||
|
Наибольшие токи холостого хода и зарядные токи, токи замыкания на землю, отключаемые и включаемые | ||||
| Номинальное напряжение, кВ | Расстояние между осями полюсов б,м (рис. 4.2.1) |
Ток, А, не более | ||
| холостого хода | зарядный | замыкания на землю | ||
| 6 | 0,4 | 2,5 | 5,0 | 7,5 |
| 10 | 0,5 | 2,5 | 4,0 | 6,0 |
| 35 | 1,0 | 3,0 | 2,0 | 3,0 |
| 35 | 2,0 | 5,0 | 3,0 | 5,0 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.3. | |||||||
|
Наибольшие токи холостого хода и зарядные токи, токи замыкания на землю, | |||||||
| Номинальное напряжение, кВ | Расстояние между осями полюсов Ж, м (рис. 4.2.2) |
Наименьшее расстояние до заземленных и токоведущих частей, м (рис 4.2.2.) |
Ток, А, не более | ||||
| А | Б | С | холостого хода | зарядный | замыкания на землю | ||
| 6 | 0,2 | 0,2 | 0,2 | 0,5 | 3,5 | 2,5 | 4,0 |
| 10 | 0,25 | 0,3 | 0,3 | 0,7 | 3,0 | 2,0 | 3,0 |
| 35 | 0,45 | 0,5 | 0,5 | 1,5 | 2,5 | 1,0 | 1,5 |
| | | | | | | | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.4 | |||
|
Размеры изолирующих перегородок | |||
|
Номинальное |
Размеры изолирующих перегородок, м (рис. 4. 2.2.) | ||
| Г | Д | Е | |
| 6 | 0,1 | 0,5 | 0,05 |
| 10 | 0,65 | 0,65 | 0,05 |
| 35 | 0,25 | 1,8 | 0,05 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7)приводы трехполюсных разъединителей 6—35 кВ при их внутренней установке, если они не отделены от разъединителей стеной или перекрытием, снабжать глухим щитом, расположенным между приводом и разъединителем;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8) в электроустановках напряжением 35, 110 и 220 кВ с разъединителями и отделителями в одной цепи отключение ненагруженного трансформатора, автотрансформатора, системы шин, линий электропередачи производить дистанционно отделителем, включение — разъединителем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.4. Выбор аппаратов, проводников и изоляторов по условиям К3 должен производиться в соответствии с Главой 1.4. ПУЭ. Раздел I.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.5. Конструкции, на которых установлено и закреплено указанное в пункте 4.2.4 настоящих Правил электрооборудование, аппараты, токоведущие части и изоляторы должны выдерживать нагрузки от их веса, тяжения, коммутационных операций, воздействия ветра, гололеда и К3, а также сейсмических воздействий.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтроительные конструкции, находящиеся вблизи токоведущих частей и доступные для прикосновения персонала, не должны нагреваться от воздействия электрического тока до температуры 50° С и выше; недоступные для прикосновения — до 70° С и выше.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКонструкции могут не проверяться на нагрев, если по находящимся вблизи них токоведущим частям проходит переменный ток 1000 А и менее.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.6. Во всех цепях РУ должна быть предусмотрена установка разъединяющих устройств с видимым разрывом, обеспечивающих возможность отсоединения всех аппаратов (выключателей, отделителей, предохранителей, трансформаторов тока, трансформаторов напряжения и т. п.) каждой цепи от сборных шин, а также от других источников напряжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУказанное требование не распространяется на шкафы КРУ и КРУН с выкатными тележками, высокочастотные заградители и конденсаторы связи, трансформаторы напряжения, устанавливаемые на отходящих линиях, разрядники, устанавливаемые на выводах трансформаторов и на отходящих линиях, а также на силовые трансформаторы с кабельными вводами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ отдельных случаях, обусловленных конструктивными или схемными соображениями, допускается устанавливать трансформаторы тока до разъединителя, отсоединяющего остальные аппараты цепи от источников напряжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.7. Выключатель или его привод должен иметь хорошо видимый и надежно работающий указатель положения («включено», «отключено»). Применение сигнальных ламп в качестве единственных указателей положения выключателя не допускается. Если выключатель не имеет открытых контактов и его привод отделен стеной от выключателя, то указатель должен быть и на выключателе, и на приводе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.8. При расположении РУ и ПС в местах, где воздух может содержать вещества, ухудшающие работу изоляции или разрушающе действующие на оборудование и шины, должны быть приняты меры, обеспечивающие надежную работу установки: применена усиленная изоляция;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishприменены шины из материала, стойкого к воздействию окружающей среды, или покраска их защитным покрытием; РУ и ПС расположены со стороны господствующего направления ветра; РУ и ПС выполнены по наиболее простым схемам; закрытое исполнение РУ и ПС, защищенное от проникновения пыли, вредных газов или паров в помещение.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри сооружении ОРУ вблизи морских побережий, соленых озер, химических предприятий, а также в местах, где длительным опытом эксплуатации установлено разрушение алюминия от коррозии, следует применять специальные алюминиевые и сталеалюминиевые провода, защищенные от коррозии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.9. При расположении РУ и ПС на высоте более 1000 м над уровнем моря воздушные изоляционные промежутки, подвесная изоляция и внешняя изоляция электрооборудования должны выбираться в соответствии с требованиями, приведенными в пунктах 4.2.42, 4.2.43, 4.2.71, 4.2.72 настоящих Правил, с учетом поправок, компенсирующих снижение электрической прочности изоляции при пониженном давлении атмосферы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.10. В ОРУ, КРУ, КРУН и в неотапливаемых ЗРУ, где температура окружающего воздуха может быть ниже допустимой для оборудования, должен быть предусмотрен подогрев в соответствии с требованиями завода-изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.11. Ошиновка РУ и ПС должна выполняться, как правило, из алюминиевых, сталеалюминиевых и стальных проводов, полос, труб и шин из профилей алюминия и алюминиевых сплавов электротехнического назначения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТокопроводы следует выполнять в соответствии с требованиями Главы 2.2. ПУЭ. Раздел II.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.12. Обозначение фаз электрооборудования и ошиновки РУ и ПС должно выполняться в соответствии с требованиями Главы 1.1. ПУЭ. Раздел I.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.13. РУ 3 кВ и выше должны быть оборудованы оперативной блокировкой, исключающей возможность:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвключения выключателей, отделителей и разъединителей на заземляющие ножи и короткозамыкатели;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвключения заземляющих ножей на ошиновку, не отделенную разъединителями от ошиновки, находящейся под напряжением;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishотключения и включения отделителями и разъединителями тока нагрузки, если это не предусмотрено конструкцией аппарата.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа заземляющих ножах линейных разъединителей со стороны линии допускается устанавливать только механическую блокировку с приводом разъединителя и приспособление для запирания заземляющих ножей замками в отключенном положении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля РУ с простыми схемами электрических соединений рекомендуется применять механическую (ключевую) оперативную блокировку, а во всех остальных случаях — электромагнитную. Приводы разъединителей, доступные для посторонних лиц, должны иметь приспособления для запирания их замками в отключенном и включенном положениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.14. РУ и ПС выше 1 кВ должны быть оборудованы стационарными заземляющими ножами, обеспечивающими в соответствии с требованиями безопасности заземление аппаратов и ошиновки, как правило, без применения переносных заземлений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗаземляющие ножи должны быть окрашены в черный цвет. Рукоятки приводов заземляющих ножей должны быть окрашены в красный цвет, а рукоятки других приводов — в цвета оборудования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ местах, в которых стационарные заземляющие ножи не могут быть применены, на токоведущих и заземляющих шинах должны быть подготовлены контактные поверхности для присоединения переносных заземляющих проводников.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри наличии трансформаторов напряжения заземление сборных шин должно осуществляться, как правило, заземляющими ножами разъединителей трансформаторов напряжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.15. Сетчатые и смешанные ограждения токоведущих частей и электрооборудования должны иметь высоту над уровнем планировки для ОРУ и открыто установленных трансформаторов 2 или 1,6 м (с учетом требований пунктов 4.2.46 и 4.2.47 настоящих Правил), а над уровнем пола для ЗРУ и трансформаторов, установленных внутри здания, 1,9 м; сетки должны иметь отверстия размером не менее 10 х 10 мм и не более 25 х 25 мм, а также приспособления для запирания их на замок. Нижняя кромка этих ограждений в ОРУ должна располагаться на высоте 0,1 — 0,2 м, а в ЗРУ — на уровне пола.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВнешние ограждения должны выполняться в соответствии с требованиями, приведенными в пункте 4.2.28 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПрименение барьеров допускается при входе в камеры выключателей, трансформаторов и других аппаратов для осмотра камер при наличии напряжения на токоведущих частях. Барьеры должны устанавливаться на высоте 1,2 м и быть съемными. При высоте пола камер над уровнем земли более 0,3 м необходимо оставить между дверью и барьером расстояние не менее 0,5 м или предусмотреть площадку перед дверью для осмотра.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.16. В случае, когда деформации проводов (шин), обусловленные изменениями температуры, вибрацией и т. п., могут вызывать опасные механические напряжения в проводах или изоляторах, следует предусматривать меры, исключающие возникновение таких напряжений (компенсаторы, ослабленное тяжение и т. п.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.17. Указатели уровня и температуры масла маслонаполненных трансформаторов и аппаратов и другие указатели, характеризующие состояние оборудования, должны быть расположены таким образом, чтобы были обеспечены удобные и безопасные условия для доступа к ним и наблюдения за ними без снятия напряжения (например, со стороны прохода в камеру).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля отбора проб масла расстояние от уровня пола или поверхности земли до крана трансформатора или аппарата должно быть не менее 0,2 м или должен быть предусмотрен соответствующий приямок.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.18. Электропроводка цепей защиты, автоматики, измерения, сигнализации и освещения, проложенная по электротехническим устройствам с масляным наполнением, должна быть выполнена проводами с маслостойкой изоляцией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.19. Трансформаторы, реакторы и конденсаторы наружной установки для уменьшения нагрева прямыми лучами солнца должны окрашиваться в светлые тона красками, стойкими к атмосферным воздействиям и воздействию масла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.20. РУ и ПС должны быть оборудованы электрическим освещением. Осветительная арматура должна быть установлена таким образом, чтобы было обеспечено ее безопасное обслуживание.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.21. РУ и ПС должны быть обеспечены телефонной и другими видами связи в соответствии с принятой системой обслуживания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.22. Размещение РУ и ПС, генеральный план и инженерная подготовка территории, и защита их от затопления, оползней, лавин и т. п. должны быть выполнены в соответствии с требованиями КМК.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.23. Компоновка и конструктивное выполнение ОРУ и ЗРУ должны предусматривать возможность применения механизмов, в том числе специальных, для производства монтажных и ремонтных работ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.24. Расстояния между РУ (ПС) и деревьями высотой более 4 м должны быть такими, чтобы исключались повреждения оборудования и ошиновки при падении дерева.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.25. Для РУ и ПС, размещаемых в районе жилой и промышленной застройки, должны предусматриваться мероприятия по снижению шума, создаваемого работающим электрооборудованием (трансформаторами, синхронными компенсаторами и т. п.), до значений, указанных в КМК «Защита от шума».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.26. РУ и ПС с постоянным дежурством персонала, с постоянно находящимся на них оперативно-ремонтным персоналом, а также при наличии вблизи них жилых зданий должны быть обеспечены питьевой водой путем устройства хозяйственно-питьевого водопровода, сооружения артезианских скважин или колодцев.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.27. Для РУ и ПС с постоянным дежурством персонала, имеющих водопровод, должны быть устроены утепленные уборные с канализацией. При отсутствии вблизи подстанций канализационных магистралей допускается выполнение местных канализационных устройств (отстойники, фильтры). Для ПС без постоянного дежурства персонала допускается устройство не утепленных уборных с водонепроницаемыми выгребами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри расположении ПС 110 кВ и выше без постоянного дежурства персонала вблизи существующих систем водоснабжения и канализации (на расстоянии до 0,5 км) в здании общеподстанционного пункта управления (далее — ОПУ) должны предусматриваться санитарные канализованные узлы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.28. Территория ОРУ и ПС должны быть ограждены внешним забором высотой 1,8 — 2,0 м. Внешние заборы высотой более 2,0 м могут применяться в местах с высокими снежными заносами, а также для подстанций со специальным режимом допуска на их территорию.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВспомогательные сооружения (мастерские, склады, ОПУ и т. п.), расположенные на территории ОРУ, следует огораживать внутренним забором высотой 1,6 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри расположении ОРУ (ПС) на территории электростанций эти ОРУ (ПС) должны быть ограждены внутренним забором высотой 1,6 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗаборы могут быть сплошными, сетчатыми или решетчатыми.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗаборы могут не предусматриваться:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля закрытых ПС, расположенных на охраняемой территории промышленного предприятия;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля закрытых ПС, расположенных на территории городов и поселков;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля столбовых ПС (см. также пункт 4.2.134 настоящих Правил).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.29. Металлические конструкции ЗРУ, ОРУ и ПС, а также подземные части металлических и железобетонных конструкций должны быть защищены от коррозии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.30. Для территории ОРУ и ПС, на которых в нормальных условиях эксплуатации из аппаратной маслохозяйства, со складов масла, из машинных помещений, а также из трансформаторов и выключателей при ремонтных и других работах могут иметь место утечки масла, должны предусматриваться устройства для его сбора и удаления с целью исключить возможность попадания масла в водоемы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.31. В качестве оперативного тока на ПС должен применяться переменный ток во всех случаях, когда это возможно и ведет к упрощению и удешевлению электроустановок при обеспечении необходимой надежности их работы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОткрытые распределительные устройства
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.32. В ОРУ110 кВ и выше должен быть предусмотрен проезд вдоль выключателей для передвижных монтажно-ремонтных механизмов и приспособлений, а также передвижных лабораторий; габарит проезда должен быть не менее 4 м по ширине и высоте.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля ОРУ на территориях промышленных предприятий при стесненных условиях требования настоящего параграфа не обязательны.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.33. Соединение гибких проводов в пролетах должно выполняться, как правило, опрессовкой, а соединение в петлях у опор, присоединение ответвлений в пролете и присоединение к аппаратным зажимам — сваркой или опрессовкой. При этом присоединение ответвлений в пролете должно выполняться без разрезания проводов пролета.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПайка и скрутка проводов не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishБолтовое соединение допускается только на зажимах аппаратов и на ответвлениях к разрядникам, конденсаторам связи и трансформаторам напряжения, а также для временных установок, для которых применение неразъемных соединений требует большого объема работ по перемонтажу шин.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГирлянды изоляторов для подвески шин в ОРУ могут быть одноцепными. Если одноцепная гирлянда не удовлетворяет условиям механических нагрузок, то следует применять двухцепную.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазделительные (врезные) гирлянды не допускаются, за исключением гирлянд, с помощью которых осуществляется подвеска высокочастотных заградителей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗакрепления гибких шин и тросов в натяжных и подвесных зажимах в отношении прочности должны соответствовать требованиям, приведенным в пунктах 2.5.82, 2.5.84 и 2.5.85 ПУЭ. Раздел II.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.34. Ответвления от сборных шин ОРУ, как правило, должны располагаться ниже сборных шин. Подвеска ошиновки одним пролетом над двумя и более секциями или системами сборных шин не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.35. Нагрузки на шины и конструкции от ветра и гололеда, а также расчетные температуры воздуха должны определяться в соответствии с требованиями Главы 2.5. ПУЭ. Раздел II.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри определении нагрузок на гибкие шины должен учитываться и вес гирлянды изоляторов и спусков к аппаратам и трансформаторам.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри определении нагрузок на конструкции следует учитывать дополнительные нагрузки от массы человека с инструментом и монтажных приспособлений: 200 кг — при применении гирлянд изоляторов для анкерных опор и 150 кг — для промежуточных; 100 кг — при опорных изоляторах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТяжение спусков от шин к аппаратам ОРУ не должно вызывать недопустимые механические напряжения при низких температурах и недопустимое сближение проводов при сильном ветре.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.36. Коэффициент запаса механической прочности для гибких шин при нагрузках, соответствующих требованиям, приведенным в пункте 4.2.35 настоящих Правил, должен быть не менее 3 по отношению к их временному сопротивлению разрыву.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.37. Коэффициент запаса механической прочности для подвесных изоляторов при нагрузках, соответствующих требованиям, приведенным в пункте 4.2.35 настоящих Правил, должен быть не менее 4 по отношению к гарантированной минимальной разрушающей нагрузке целого изолятора (механической или электромеханической в зависимости от требования государственных стандартов на примененный тип изолятора).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.38. Расчетные механические усилия, передающиеся при К3 жесткими шинами на опорные изоляторы, должны приниматься в соответствии с пунктом 1.4.15 ПУЭ. Раздел I.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.39. Коэффициент запаса механической прочности в сцепной арматуре для гибких шин при нагрузках, соответствующих требованиям, приведенным в пункте 4.2.35 настоящих Правил, должен быть не менее 3 по отношению к минимальной разрушающей нагрузке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.40. Опоры для подвески шин ОРУ должны выполняться сборными железобетонными или из стали.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.41. Опоры для крепления шин ОРУ выполняются и рассчитываются как промежуточные или концевые в соответствии с требованиями, приведенными в Главе 2.5. ПУЭ. Раздел II. Промежуточные опоры, временно используемые как концевые, должны быть усилены при помощи оттяжек.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.42. Количество подвесных и опорных изоляторов, внешняя изоляция электрооборудования РУ выбираются в соответствии с инструкцией по проектированию изоляции в районах с чистой и загрязненной атмосферой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.43. Расстояния в свету при жестких шинах между токоведущими и заземленными частями Аф.3 и между токоведущими частями разных фаз Аф.ф должны быть не менее значений, приведенных в Таблице 4.2.5 (рис. 4.2.3).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае, если в высокогорных установках расстояния между фазами увеличиваются по сравнению с приведенными в Таблице 4.2.5 на основании проверки на корону, соответственно должны быть увеличены и расстояния до заземленных частей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|

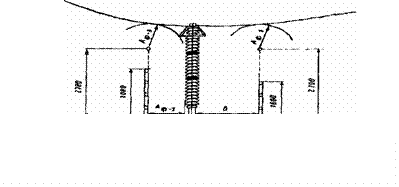

Таблице 4.2.5 | |||||||
|

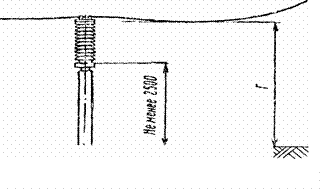

Наименьшее расстояние от токоведущих частей до различных элементов ОРУ (ПС) в свету по рис. 4.2.3 — 4.2.12 | |||||||
| Номер рисунка | Наименование расстояния | Обозначение |
Изоляционное расстояние, мм, для номинального напряжения, кВ | ||||
| до 10 | 135 | 110 | 220 | 500 | |||
| 4.2.3, 4.2.4, 4.2.5. |
От токоведущих частей или от элементов оборудования и изоляции, находящихся под напряжением, до заземленных конструкций или постоянных внутренних ограждений высотой не менее 2 м | Аф-3 | 200 | 400 | 900 | 1800 | 3750 |
| 4.2.3, 4.2.4. |
Между проводами разных фаз | Аф-ф | 220 | 440 | 1000 | 2000 | 4200 |
| 4.2.5, 4.2.7, 4.2.11. |
От токоведущих частей или от элементов оборудования и изоляции, находящихся под напряжением, до постоянных внутренних ограждений высотой 1,6 м, до габаритов транспортируемого оборудования | Б | 950 | 1150 | 1650 | 2550 | 4500 |
| 4.2.8. | Между токоведущими частями разных цепей в разных плоскостях при обслуживаемой нижней цепи и неотключенной верхней | В | 950 | 1150 | 1650 | 3000 | 5000 |
| 4.2.6, 4.2.12 |
От неогражденных токоведущих частей до земли или до кровли зданий при наибольшем провисании проводов | Г | 2900 | 3100 | 3600 | 4500 | 6450 |
| 4.2.8, 4.2.9, 4.2.10, 4.2.12. |
Между токоведущими частями разных цепей в разных плоскостях, а также между токоведущими частями разных цепей по горизонтали при обслуживании одной цепи и неотключенной другой, от токоведущих частей до верхней кромки внешнего забора, между токоведущими частями и зданиями или сооружениями | Д | 2200 | 2400 | 2900 | 3800 | 5750 |
| 4.2.11. | От контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной ко второму контакту | Ж | 240 | 485 | 1100 | 2200 | 4600 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечание: 1. Для элементов изоляции, находящихся под распределенным потенциалом, изоляционные расстояния следует принимать с учетом фактических значений потенциалов в разных точках поверхности. При отсутствии данных о распределении потенциала следует условно принимать прямолинейный закон падения потенциала вдоль изоляции от полного номинального напряжения (со стороны токоведущих частей) до нуля (со стороны заземленных частей).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Расстояние от токоведущих частей или от элемента изоляции (со стороны токоведущих частей), находящихся под напряжением, до габаритов трансформаторов, транспортируемых по железнодорожным путям, уложенным на бетонном основании сооружений гидроэлектростанций, допускается принимать менее размера Б, но не менее размера Аф-3.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. У Расстояния Аф-3, н Аф-ф в электроустановках с напряжением 220 кВ и выше, расположенных на высоте более 1000 метров над уровнем моря, должны быть увеличены в соответствии с требованиями государственного стандарта «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.44. Расстояния в свету при гибких шинах (рис. 4.2.4) между токоведущими и заземленными частями Аф-3,г, а также между токоведущими частями Аф-ф,г при их расположении в одной горизонтальной плоскости должны быть не менее
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАф-з,г=Аф-з+а;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАф-ф,г=Аф-ф+а, где:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha= f•sinα; f— стрела провеса провода при температуре плюс 15 °С, м;a =arctg(P/Q);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQ — вес провода на 1 м длины, даН/м; Р — скоростной напор ветра на 1 м длины провода, даН/м; при этом скорость ветра принимается равной 60%, значения, выбранного при расчете строительных конструкций.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис 4 2.3 Наименьшие расстояния в свету при жестких шинах между токоведущими и заземленными частями (Аф-3) и между токоведущими частями разных фаз ( Аф-ф)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.45. При токах трехфазного К3 20 кА и более гибкие шины РУ следует проверять на исключение возможности схлестывания или опасного в отношении пробоя сближения фаз в результате динамического действия тока К3.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНаименьшие допустимые расстояния в свету между находящимися под напряжением соседними фазами в момент их наибольшего сближения под действием токов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 4 2.4. Наименьшие расстояния в свету при гибких шинах между токоведущими и заземленными частями и между токоведущими частями разных фаз, расположенными в одной горизонтальной плоскости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishК3 должны соответствовать наименьшим воздушным промежуткам на ВЛ, принимаемым по наибольшему рабочему напряжению и приведенным в Главе 2.5. ПУЭ. Раздел II.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ гибких токопроводах, выполненных из нескольких проводов в фазе, должны устанавливаться дистанционные распорки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.46. Расстояния по горизонтали от токоведущих и незаземленных частей или элементов изоляции (со стороны токоведущих частей) до постоянных внутренних ограждений в зависимости от их высоты должны быть не менее значений, приведенных в Таблице 4.2.5 для размера Б при высоте ограждения 1,6 м и для размера Аф.3 при высоте ограждения 2 м. При расположении этих частей или элементов выше ограждений эти расстояния должны быть выдержаны и выше ограждений до высоты 2,7 м в плоскости ограждения (рис. 4.2.5).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния от точки, расположенной на высоте 2,7 м в плоскости ограждения, до этих частей или элементов должны быть не менее Аф. 3 (рис. 4.2.5).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.47. Токоведущие части (выводы, шины, спуски и т. п.) могут не иметь внутренних ограждений, если они расположены над уровнем планировки или уровнем сооружения (например, плиты кабельных каналов или лотков, по которым могут ходить люди) на высоте не менее значений, приведенных в Таблице 4.2.5 для размера Г (рис. 4.2.6).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНеогражденные токоведущие части, соединяющие конденсатор устройств высокочастотной связи, телемеханики и защиты с фильтром, должны быть расположены на высоте не менее 2,5 м. При этом рекомендуется устанавливать фильтр на высоте, позволяющей производить ремонт (настройку) фильтра без снятия напряжения с оборудования присоединения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 4.2.5. Наименьшие расстояния от токоведущих частей и элементов изоляции, находящихся под напряжением, до постоянных внутренних ограждений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 4.2.6. Наименьшие расстояния от неогражденных токоведущих частей и от нижней кромки фарфора изоляторов до земли.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТрансформаторы и аппараты, у которых нижняя кромка фарфора изоляторов расположена над уровнем планировки или уровнем сооружения (плиты кабельных каналов или лотков и т. п.) на высоте не менее 2,5 м, разрешается не ограждать (рис. 4.2.6). При меньшей высоте оборудование должно иметь постоянное ограждение, удовлетворяющее требованиям пункта 4.2.26 настоящих Правил и находящееся от трансформаторов и аппаратов на расстоянии не менее приведенного в пункте 4.2.46 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребование к открытой установки трансформаторов у стен зданий см. в пункте 4.2.58 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.48. Неограждаемые токоведущие части должны быть расположены так, чтобы расстояния от них до габаритов машин, механизмов и транспортируемого оборудования (см. пункт 4.2.32 настоящих Правил) были не менее значений, приведенных для размера Б в Таблице 4.2.5 (рис. 4.2.7).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.49. Расстояния между ближайшими неогражденными токоведущими частями разных цепей должны выбираться из условия обслуживания одной цепи при неотключенной второй. При расположении неогражденных токоведущих частей разных цепей в разных (в параллельных или перпендикулярных) плоскостях расстояния должны быть по вертикали не менее значений, приведенных в Таблице 4.2.5 для размера В, а по горизонтали для размера Д (рис. 4.2.8). При наличии различных напряжений размеры В и Д принимаются по наиболее высокому напряжению. При этом размер В предусматривает обслуживание нижней цепи при неотключенной верхней, а размер Д обслуживание одной цепи при неотключенной второй.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли такое обслуживание не предусматривается, расстояния между токоведущими частями разных цепей в разных плоскостях должны приниматься в соответствии с пунктами 4.2.43 и 4.2.44 настоящих Правил; при этом должна быть учтена возможность сближения проводов в условиях эксплуатации (под влиянием ветра, гололеда, температуры).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.7. Наименьшие расстояния от токоведущих частей до транспортируемого оборудования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.8. Наименьшие расстояния между токоведущими частями разных цепей, расположенных в различных плоскостях, с обслуживанием нижней цепи при неотключенной верхней.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.50. Расстояния между токоведущими частями разных цепей, расположенных в одной горизонтальной плоскости, устанавливаются по высшему напряжению и должны быть не менее значений, приведенных в Таблице 4.2.5 для размера Д (рис. 4.2.9). Размер Д предусматривает обслуживание одной цепи при неотключенной другой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.9. Наименьшие расстояния по горизонтали между токоведущими частями разных цепей с обслуживанием одной цепи при не отключенной другой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.51. Расстояния между токоведущими частями и верхней кромкой внешнего забора должны быть не менее значений, приведенных в Таблице 4.2.5 для размера Д (рис. 4.2.10). При этом расстояния по вертикали от токоведущих частей до земли вне территории ОРУ (ПС) должны быть не менее указанных в первом и третьем абзацах пункта 4.2.76 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.52. Расстояния от контактов и ножей разъединителей в отключенном положении до заземленных частей должны быть не менее значений, приведенных в Таблице 4.2.5 для размера Аф-з, до ошиновки своей фазы, присоединенной ко второму контакту, — не менее значений для размера Ж до ошиновки других присоединений — не менее значений для размера Ж (рис. 4.2.11).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.53. Расстояния между токоведущими частями ОРУ и зданиями или сооружениями (ЗРУ, щит управления, трансформаторная башня и др.) должны быть не менее значений, приведенных в Таблице 4.2.5 для размера Д а расстояния по вертикали между токоведущими частями и перечисленными выше сооружениями — не менее размера Г (рис. 4.2.12); см. также пункт 4.2.77 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.54. Прокладка воздушных осветительных линий, линий связи и сигнализации над и под токоведущими частями ОРУ не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.55. Расстояния от открыто установленных электротехнических устройств до водоохладителей ПС должны быть не менее значений, приведенных в Таблице 4.2.6.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля районов с расчетными температурами наружного воздуха ниже минус 36° С приведенные в Таблице 4.2.6 расстояния должны быть увеличены на 25%, а с температурами выше минус 20° С — уменьшены на 25%. Для реконструируемых объектов приведенные в Таблице 4.2.6 расстояния допускается уменьшать, но не более чем на 25%
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.10. Наименьшие расстояния от токоведущих частей до верхней кромки внешнего ограждения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.11. Наименьшие расстояния от контактов и ножей разъединителей в отключенном положении до заземленных и токоведущих частей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.12. Наименьшие расстояния между токоведущими частями и зданиями и сооружениями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.56. Расстояния от маслонаполненного оборудования с массой масла в единице оборудования 60 кг и более до зданий с производствами категорий В, Г, Д на территории промышленных предприятий и до вспомогательных сооружений (мастерские, склады) на территории электростанций и ПС, а также до жилых и общественных зданий должны быть не менее (исключения для категорий Г и Д смотри в пункте 4.2.58 настоящих Правил): 16 м при степенях огнестойкости этих зданий и сооружений I и II; 20 м при степени огнестойкости III; 24 м при степенях огнестойкости IV и V.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния от маслонаполненного оборудования до взрывоопасных зон и помещений следует принимать по Главе 7.3. ПУЭ. Раздел VII.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния между отдельными зданиями ПС в зависимости от степени их огнестойкости следует принимать по СНиП И-89-80 «Генеральные планы промышленных предприятий».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПротивопожарные расстояния от зданий трансформаторной мастерской и аппаратной маслохозяйства, а также от складов масла до ограды ОРУ должны быть не менее 6 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния от зданий ЗРУ до других производственных зданий электростанций и ПС должны быть не менее 7 м. Указанные расстояния могут не соблюдаться при условии, что стена ЗРУ, обращенная в сторону другого здания, будет сооружена как противопожарная с пределом огнестойкости 2,5 ч.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния от складов водорода до зданий ПС и опор ВЛ должны быть не менее указанных в Таблице 4.2.7.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния от складов водорода до ОРУ, трансформаторов, синхронных компенсаторов должны быть не менее 50 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтепень огнестойкости зданий и категории производства принимаются по КМК.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.57. Расстояния от маслонаполненного электрооборудования ОРУ электростанций и ПС до зданий ЗРУ, щитов, компрессорных и блоков синхронных компенсаторов определяются только технологическими требованиями и не должны увеличиваться по пожарным условиям.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.58. При установке у стен зданий с производствами категорий Г и Д (по противопожарным нормам) маслонаполненных трансформаторов, обслуживающих эти производства, на расстоянии от них более 10 м и вне пределов участков шириной Б (рис. 4.2.13) специальных требований к стенам, окнам и дверям не предъявляется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри меньшем расстоянии до трансформаторов в пределах участков шириной Б должны выполняться следующие требования:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Окна до высоты д (до уровня крышки трансформаторов) не допускаются.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. При расстоянии г менее 5 м и степенях огнестойкости зданий IV и V стена здания должна выполняться как противопожарная с пределом огнестойкости 2,5 ч и возвышаться над кровлей, выполненной из сгораемого материала, не менее чем на 0,7 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. При расстоянии г менее 5 м и степенях огнестойкости зданий I, II и III, а также при расстоянии г 5 м и более без ограничения по огнестойкости на высоте от д и д+е допускаются неоткрывающиеся окна с заполнением армированным стеклом или стеклоблоками, с рамами, имеющими предел огнестойкости не менее 0,75 ч и выполненными из несгораемого материала; выше д+е — окна, открывающиеся внутрь здания, с проемами, снабженными снаружи металлическими сетками с отверстиями не более 25 х 25 мм.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. При расстоянии г до 5 м на высоте менее д, а также при г 5 м и более на любой высоте допускаются двери, выполняемые из несгораемого или трудносгораемого материала с пределом огнестойкости не менее 0,75 ч.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Вентиляционные приемные отверстия в стене здания при расстоянии г до 5 м не допускаются, вытяжные отверстия с выбросом незагрязненного воздуха в указанном пределе допускаются на высоте д.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Расстояние 6 смотри в пункте 4.2.221 настоящих Правил, расстояние г должно быть не менее 0,8 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Вдоль всех трансформаторов следует предусматривать проезд шириной не менее 3 м или пожарный подъезд к каждому из них.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.6. | |
|
Наименьшее расстояние от открыто установленных | |
|
Водоохладитель |
Расстояние, м |
| Брызгальные устройства и открытые градирни | 80 |
| Башенные и одновентиляторные градирни | 30 |
| Секционные вентиляторные градирни | 42 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.7. | ||
|
Наименьшее расстояние от складов водорода до зданий ПС и опор ВЛ | ||
| Количество хранимых на складе баллонов |
Расстояние, м | |
| до зданий подстанций | до опор ВЛ | |
| до 500 | 20 | 1,5 высота опоры |
| более 500 | 25 | 1,5 высота опоры |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПриведенные на рис. 4.2.13 размеры а — г и А принимаются до наиболее выступающих частей трансформаторов на высоте менее 1,9 м от поверхности земли. При единичной мощности трансформаторов до 1,6 MB-А b> 1,5 м, е> 8 м; более 1,6 MB A b> 2 м; е> 10 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования настоящего параграфа распространяются также на КТП наружной установки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.59. Для предотвращения растекания масла и распространения пожара при повреждениях маслонаполненных силовых трансформаторов ( реакторов) с массой масла более 1 т в единице (одном баке) и баковых выключателей 110 кВ и выше должны быть выполнены маслоприемники масло-отводы и маслосборники с соблюдением следующих требований:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Габариты маслоприемника должны выступать за габариты единичного электрооборудования не менее чем на 0,6 м при массе масла до 2 т; 1 м при массе более 2 до 10 т; 1,5 м при массе более 10 до 50 т; 2 м при массе более 50 т. При этом габарит маслоприемника может быть принят меньшим на 0,5 м со стороны стены или перегородки, располагаемой от трансформатора на расстоянии менее 2 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбъем маслоприемника должен быть рассчитан на одновременный прием 100% масла, содержащегося в корпусе трансформатора (реактора).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУ баковых выключателей маслоприемники должны быть рассчитаны на прием 80% масла, содержащегося в одном баке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Устройство маслоприемников и маслоотводов должно исключать переток масла (воды) из одного маслоприемника в другой, растекание масла по кабельным и другим подземным сооружениям, распространение аюжара, засорение маслоотвода и забивку его снегом, льдом и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.13. Требования к отрытой установке маслонаполненных трансфокаторов у зданий с производствами категорий Г и Д (по противопожарным нормам) 1 — обычное окно; 2 — неоткрывающееся окно с несгораемым заполнением; 3 — окно, открывающееся внутрь здания, с металлической сеткой снаружи; 4 — огнестойкая дверь.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Для трансформаторов (реакторов) мощностью до 10 МВ-А допускается выполнение маслоприемников без отвода масла. При этом маслоприемники должны выполняться заглубленными, рассчитанными на полный объем масла, содержащегося в установленном над ними оборудовании, и закрываться металлической решеткой, поверх которой должен быть насыпан толщиной не менее 0,25 м слой чистого гравия или промытого гранитного щебня либо непористого щебня другой породы с частицами от 30 до 70 мм.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУдаление масла и воды из заглубленного маслоприемника должно предусматриваться переносным насосным агрегатом. При применении маслоприемника без отвода масла рекомендуется выполнение простейшего устройства для проверки отсутствия масла (воды) в маслоприемнике.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Маслоприемники с отводом масла могут выполняться как заглубленного типа (дно ниже уровня окружающей планировки земли), так и незаглубленного типа (дно на уровне окружающей планировки земли).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри выполнении заглубленного маслоприемника устройство бортовых ограждений не требуется, если при этом обеспечивается объем маслоприемника, указанный в подпункте 1 настоящего пункта Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНезаглубленный маслоприемник должен выполняться в виде бортовых ограждений маслонаполненного оборудования. Высота бортовых ограждений должна быть не менее 0,25 и не более 0,5 м над уровнем окружающей планировки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДно маслоприемника (заглубленного и незаглубленного) должно быть засыпано крупным чистым гравием или промытым гранитным щебнем либо непористым щебнем другой породы с частицами от 30 до 70 мм. Толщина засыпки должна быть не менее 0,25 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. При установке маслонаполненного электрооборудования на железобетонном перекрытии здания (сооружения) устройство маслоотвода является обязательным.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Маслоотводы должны обеспечивать отвод из маслоприемника масла и воды, применяемой для тушения пожара автоматическими стационарными устройствами, на безопасное в пожарном отношении расстояние от оборудования и сооружений; 50% масла и полное количество воды должны удаляться не более чем за 0,25 ч. Маслоотводы могут выполняться в виде подземных трубопроводов или открытых кюветов и лотков.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Маслосборники должны быть рассчитаны на полный объем масла единичного оборудования, содержащего наибольшее количество масла, и должны выполняться закрытого типа.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПо согласованию с органами Государственного санитарного надзора допускается устройство маслосборника в виде котлована в грунте, со спланированными откосами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.60. На ПС с трансформаторами 110 кВ единичной мощностью 63 МВ-А и более и трансформаторами 220 кВ и выше единичной мощностью 40 МВ-А и более, а также на ПС с синхронными компенсаторами для тушения пожара следует предусматривать водопровод с питанием от существующей внешней сети или от самостоятельного источника водоснабжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ПС с трансформаторами 220 кВ единичной мощностью менее 40 МВ-А следует предусматривать водопровод с питанием от существующей внешней сети. Допускается вместо пожарного водопровода иметь пожарный водоем, пополняемый водой из водопроводной сети другого назначения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ПС с трансформаторами от 35 до 110 кВ единичной мощностью менее 63 МВ-А противопожарный водопровод и водоем не предусматриваются.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.61. Фундаменты под маслонаполненные трансформаторы или аппараты должны выполняться из несгораемых материалов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.62. На ПС, оборудованных совмещенными порталами, у трансформаторов (автотрансформаторов) железнодорожные пути для их перекатки, как правило, не предусматриваются. При наличии подъездного железнодорожного пути к ПС последний доводится до фундаментов трансформаторов (автотрансформаторов), оборудованных совмещенными порталами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.63. По спланированной территории ОРУ и ПС должен быть обеспечен проезд для автомобильного транспорта с улучшением в случае необходимости грунтовой поверхности твердыми добавками или засевом трав.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАвтодороги с покрытием (усовершенствованным, переходным, низшим) предусматриваются, как правило, к следующим зданиям и сооружениям: порталу или башне для ревизии трансформаторов, зданиям щитов управления, ЗРУ и КРУН, вдоль выключателей ОРУ 110 кВ и выше, зданию масляного хозяйства, материальному складу, открытому складу масла, насосным, резервуарам воды, компрессорной, складу водорода, фазам выключателей 220 кВ и выше.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishШирина проезжей части внутриплощадочных дорог должна быть не менее 3,5 м. При определении габаритов проездов должны быть учтены размеры применяемых приспособлений и механизмов в соответствии с пунктом 4.2.32 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.64. Установка КРУН и КТП наружной установки должна отвечать следующим требованиям:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. КРУП и КТП должны быть расположены на спланированной площадке на высоте не менее 0,2 м от уровня планировки с устройством около шкафов площадки для обслуживания. В районах с большим снежным покровом, а также в районах, подверженных снежным заносам, рекомендуется установка КРУН и КТП наружной установки на высоте 1,0 — 1,2 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Расположение устройства должно обеспечивать удобную выкатку и транспортировку трансформаторов и выкатной части ячеек.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Должно быть обеспечено охлаждение оборудования. Кроме того, КРУН и КТП наружной установки должны отвечать требованиям, приведенным в пунктах 4.2.2 — 4.2.5, 4.2.7 — 4.2.14, 4.2.17 — 4.2.19, 4.2.22 — 4.2.25, 4.2.28, 4.2.29, 4.2.203, 4.2.204 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСоединения между отдельными секциями КРУН и КТП наружной установки с открытыми сборными и соединительными шинами должны отвечать также требованиям, приведенным в пунктах 4.2.44 — 4.2.74 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗакрытые распределительные устройства и подстанции
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.65. Здания и помещения ЗРУ и камеры трансформаторов должны быть I или II степени огнестойкости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.66. Расстояния от отдельно стоящих зданий ЗРУ до производственных зданий и сооружений промышленных предприятий, а также до жилых и общественных зданий следует принимать по СНиП Н-89-80 «Генеральные планы промышленных предприятий».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля стесненных условий приведенные в КМК расстояния по согласованию с местными органами пожарной охраны могут быть уменьшены при условии, что стена ЗРУ, обращенная в сторону здания, предусмотрена глухой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние между расположенными по периметру промышленных зданий пристроенными или встроенными ПС не нормируется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСпециальные требования к сооружению встроенных и пристроенных ПС в жилых и общественных зданиях смотри в Главе 7.1. ПУЭ. Раздел VII.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.67. Пристройка ПС к существующему зданию с использованием стены здания в качестве стены ПС допускается при условии принятия специальных мер, предотвращающих нарушение гидроизоляции стыка при осадке пристраиваемой ПС. Указанная осадка должна быть также учтена при креплении оборудования на существующей стене здания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.68. ЗРУ напряжением до и выше 1 кВ, как правило, должны размещаться в отдельных помещениях. Это требование не распространяется на КТП 35 кВ и ниже, а также на КРУЭ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается размещение ЗРУ напряжением до 1 кВ и выше в общем, помещении при условии, что части РУ или ПС напряжением до 1 кВ и выше будут эксплуатироваться одной организацией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПомещения РУ, трансформаторов, преобразователей и т. п. должны быть отделены от служебных и других вспомогательных помещений (исключения смотри в Главах 4.3. настоящих Правил, 5.1. ПУЭ. Раздел V и 7.5. ПУЭ. Раздел VII).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.69. Трансформаторные помещения и ЗРУ не допускается размещать:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) под помещением производств с мокрым технологическим процессом, под душевыми, уборными, ванными и т. п. Исключения допускаются в случаях, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения РУ и ПС;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) непосредственно под и над помещениями, в которых может находиться более 50 чел. в период более I ч над и под площадью перекрытия трансформаторного помещения и ЗРУ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребование подпункта 2 настоящего пункта Правил не распространяется на трансформаторные помещения, в которых установлены трансформаторы сухие или с негорючим наполнением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.70. Изоляция вводов, а также изоляторов гибких и жестких наружных открытых токопроводов генераторов 6 и 10 кВ должна выбираться на номинальное напряжение 20 кВ, а генераторов напряжением 13,8 — 24 кВ — на напряжение 35 кВ с учетом требований инструкции по проектированию изоляции в районах с чистой и загрязненной атмосферой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.71. Расстояния в свету между неизолированными токоведущими частями разных фаз, от неизолированных токоведущих частей до заземленных конструкций и ограждений, пола и земли, а также между неогражденными токоведущими частями разных цепей должны быть не менее значений, приведенных в Таблице 4.2.8 (рис. 4.2.14 — 4.2.17).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГибкие шины в ЗРУ следует проверять на их сближение под действием токов К3 в соответствии с требованиями, приведенными в пункте 4.2.45 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.72. Расстояние от контактов и ножей разъединителей в отключенном положении до ошиновки своей фазы, присоединенной ко второму контакту, должно быть не менее значений, приведенных в Таблице 4.2.8 для размера Ж (см. рис. 4.2.16).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.73. Неизолированные токоведущие части должны быть защищены от случайных прикосновений путем помещения их в камеры, ограждения сетками и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри размещении неизолированных токоведущих частей вне камер и расположении их ниже размера Д по Таблице 4.2.8 от пола они должны быть ограждены. Высота прохода под ограждением должна быть не менее 1,9 м (см. рис. 4.2.17).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТоковедущие части, расположенные выше ограждений до высоты 2,3 м от пола, но ниже размера Д, должны находиться от плоскости ограждения на расстояниях, приведенных в Таблице 4.2.8 для размера В (см. рис 4.2.16).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНеогражденные токоведущие части, соединяющие конденсатор устройства высокочастотной связи, телемеханики и защиты с фильтром, должны быть расположены на высоте не менее 2,2 м. При этом рекомендуется устанавливать фильтр на высоте, позволяющей производить ремонт (настройку) фильтра без снятия напряжения с оборудования присоединений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАппараты, у которых нижняя кромка фарфора изоляторов расположена над уровнем пола на высоте 2,2 м и более, разрешается не ограждать, если выполнены приведенные выше требования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПрименение барьеров для ограждения токоведущих частей в от крытых камерах не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.74. Не огражденные неизолированные токоведущие части различных цепей, находящихся на высоте, превышающей значения, приведенные в Таблице 4.2.8 для размера Д, должны быть расположены на таком расстоянии одна от другой, чтобы после отключения какой-либо цепи (например, секции шин) было обеспечено ее безопасное обслуживание при наличии напряжения в соседних цепях. В частности, между не огражденными токоведущими частями, расположенными с двух сторон коридора обслуживания, должны быть соблюдены расстояния не менее приведенных в Таблице 4.2.8 для размера Г (см. рис. 4.2.16).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.75. Ширина коридора обслуживания должна обеспечивать удобное обслуживание установки и перемещение оборудования, причем она должна быть не менее (считая в свету между ограждениями): 1 м при одностороннем расположении оборудования; 1,2 м при двустороннем расположении оборудования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish-
Таблица 4.2.8
Наименьшее расстояние в свету от токоведущих частей до различных элементов ЗРУ
Номер рисунка Наименование расстояний
Обозначение Изоляционное расстояние, мм, для напряжения, кв 3 6 10 35 110 220 4.2.14. От токоведущих частей до заземленных конструкций и частей зданий Аф— з 65 90 120 290 700 1700 4.2.14. Между проводниками разных фаз Аф — з 70 100 130 320 800 1800 4.2.15. От токоведуших частей до сплошных ограждений Б 95 120 150 320 730 1730 4.2.16. От токоведуших частей до сетчатых ограждений В 165 90 220 390 800 1800 4.2.16. Между неогражденными токоведущими частями разных цепей Г 2000 2000 2000 2200 29000 3800 4.2.17. От неогражденных токоведущих частей до пола Д 2500 2500 2500 2700 3400 4200 4.2.17. От неогражденных выводов из ЗРУ до земли при выходе их не на территорию ОРУ и при отсутствии проезда под выводами Е 4500 4500 4500 4750 5500 6500 2.16. От контакта и ножа разъединителя в отключенном положении до ошиновки, присоединенной ко второму контакту Ж 80 80 150 350 900 2000
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.14. Наименьшие расстояния в свету между неизолированными токоведущими частями разных фаз в ЗРУ и между ними и заземленными частями (по Таблице 4.2.8)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.15 Наименьшие расстояния между неизолированными токоведущими частями в ЗРУ и сплошными ограждениями (по Таблице 4.2.8)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис 4.2.16. Наименьшие расстояния от неизолированных токоведущих частей в ЗРУ до сетчатых ограждений и между неогражденными неизолированными токоведущими частями разных цепей (по Таблице 4.2.8)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис 4.2.17. Наименьшие расстояния от пола до неогражденных неизолированных токоведущих частей и до нижней кромки фарфора изолятора и высота прохода в ЗРУ. Наименьшие расстояния от земли до неогражденных линейных выводов из ЗРУ вне территории ОРУ и при отсутствии проезда транспорта под выводами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ коридоре управления, где находятся приводы выключателей или разъединителей, указанные выше размеры должны быть соответственно не менее 1,5 и 2 м. При длине коридора до 7 м допускается уменьшение ширины коридора при двустороннем обслуживании до 1,8 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishШирина проходов в помещениях КРУ и КТП — см. пункты 4.2.110 и 4.2.111 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishШирина взрывного коридора должна быть не менее 1,2 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается местное сужение коридора обслуживания, а также взрывного коридора строительными конструкциями не более чем на 0,2 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВысота помещений КРУ и КТП — смотри пункт 4.2.112 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.76. При воздушных вводах в ЗРУ, не пересекающих проездов или мест, где возможно движение транспорта и т. п., расстояния от низшей точки провода до поверхности земли должны быть не менее приведенных в Таблице 4.2.8 для размера Е (см. рис. 4.2.17).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри меньших расстояниях от провода до земли территория на соответствующем участке под вводом должна быть ограждена забором высотой 1,6 м, при этом расстояние от земли до провода в плоскости забора должно быть не менее размера Е.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри воздушных вводах, пересекающих проезды или места, где возможно движение транспорта и т. п., расстояния от низшего провода до земли следует принимать в соответствии с пунктами 2.5.111 и 2.5.112 ПУЭ. Раздел II.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри воздушных выводах из ЗРУ на территорию ОРУ указанные расстояния должны приниматься по Таблице 4.2.5 для размера Г (см. рис. 4.2.6).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния между смежными линейными выводами двух цепей должны быть не менее значений, приведенных в Таблице 4.2.5, как для размера Д, если не предусмотрены перегородки между выводами соседних цепей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа крышах ЗРУ над воздушными вводами должны быть предусмотрены ограждения высотой не менее 0,8 м, выходящие в плане не менее чем по 0,5 м от осей крайних фаз. Вместо указанных ограждений допускается устройство над вводами козырьков тех же габаритов в плане.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.77. Провода ввода в здание РУ, расположенные под его крышей, должны находиться от нее на высоте не менее приведенной в пункте 4.2.53 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.78. Выходы из РУ должны выполняться в соответствии со следующим:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. При длине РУ до 7 м допускается один выход.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. При длине РУ более 7 м до 60 м должно быть предусмотрено два выхода по его концам, допускается располагать выходы из РУ на расстоянии до 7 м от его торцов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. При длине РУ более 60 м кроме выходов по концам его должны быть предусмотрены дополнительные выходы с таким расчетом, чтобы расстояние от любой точки коридора обслуживания, управления или взрывного коридора до выхода было не более 30 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВыходы могут быть выполнены наружу, на лестничную клетку или в другое производственное помещение с несгораемыми стенами и перекрытиями, не содержащее огне- и взрывоопасных предметов, аппаратов или производств, а также в другие отсеки РУ, отделенные от данного несгораемой или трудносгораемой дверью с пределом огнестойкости не менее 0.6 ч. В многоэтажных РУ второй и дополнительные выходы могут быть предусмотрены также на балкон с наружной пожарной лестницей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.79. Взрывные коридоры большой длины следует разделять на отсеки не более 60 м несгораемыми перегородками с огнестойкостью не менее 1 ч с дверями, выполняемыми в соответствии с пунктом 4.2.81 настоящих Правил. Взрывные коридоры должны иметь выходы наружу или на лестничную клетку.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.80. Полы помещений РУ рекомендуется выполнять по всей площади каждого этажа на одной отметке. Конструкция полов должна исключать возможность образования цементной пыли (см. также пункт 4.2.107 настоящих Правил). Устройство порогов в дверях между отдельными помещениями и в коридорах не допускается (исключения — см. пункты 4.2.86, 4.2.87, 4.2.89 и 4.2.90 настоящих Правил).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.81. Двери из РУ должны открываться в направлении других помещений или наружу и иметь самозапирающиеся замки, открываемые без ключа со стороны РУ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДвери между отсеками одного РУ или между смежными помещениями двух РУ должны иметь устройство, фиксирующее двери в закрытом положении и не препятствующее открыванию их в обоих направлениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДвери между помещениями (отсеками) РУ разных напряжений должны открываться в сторону РУ с низшим напряжением до 1 кВ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗамки в дверях помещений РУ одного напряжения должны открываться одним и тем же ключом; ключи от входных дверей РУ и других помещений не должны подходить к замкам камер, а также к замкам дверей в ограждениях электрооборудования.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребование о применении самозапирающихся замков не распространяется на РУ городских и сельских распределительных электрических сетей напряжением 10 кВ и ниже.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.82. Двери (ворота) камер, содержащих маслонаполненное электрооборудование с массой масла более 60 кг, должны быть выполнены из трудносгораемых материалов и иметь предел огнестойкости не менее 0,75 ч в случаях, если они выходят в помещения, не относящиеся к данной ПС, а также если они находятся между отсеками взрывных коридоров и РУ. В остальных случаях двери могут быть выполнены из сгораемых материалов и иметь меньший предел огнестойкости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВорота камер с шириной створки более 1,5 м должны иметь калитку, если они используются для выхода персонала.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.83. ЗРУ рекомендуется выполнять без окон; на неохраняемых территориях такое выполнение является обязательным.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае необходимости в естественном освещении следует применять стеклоблоки или армированное стекло.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОконные переплеты помещений РУ и ПС могут быть выполнены из сгораемых материалов. В ЗРУ окна должны быть неоткрывающимися.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстройство световых фонарей не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОкна должны быть защищены сетками с ячейками не более 25 х 25 мм, устанавливаемыми снаружи. При применении сеток, устанавливаемых снаружи, допускается применение окон, открываемых внутрь помещения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.84. В одном общем помещении с РУ напряжением до 1 кВ и выше допускается установка одного масляного трансформатора мощностью до 0,63 МВ-А или двух масляных трансформаторов мощностью каждый до 0,4 МВ-А, отделенных от остальной части помещения перегородкой с пределом огнестойкости 1 ч, при этом неизолированные токоведущие части выше 1 кВ должны быть ограждены в соответствии с пунктом 4.2.73 настоящих Правил. Баковые масляные выключатели в указанных случаях должны устанавливаться в соответствии с пунктом 4.2.87 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.85. Аппараты, относящиеся к пусковым устройствам электродвигателей, синхронных компенсаторов и т. п. (выключатели, пусковые реакторы, трансформаторы и т. п.), могут быть установлены в обшей камере без перегородок между ними.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.86. В камерах РУ, имеющих выходы во взрывной коридор, допускается установка трансформаторов с массой масла до 600 кг.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИзмерительные трансформаторы напряжения независимо от количества масла в них допускается устанавливать в открытых камерах РУ. При этом в камере должен быть предусмотрен порог или пандус, рассчитанный на удержание полного объема масла, содержащегося в измерительном трансформаторе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.87. Баковые масляные выключатели с массой масла более 60 кг должны устанавливаться в отдельных взрывных камерах с выходом наружу или во взрывной коридор.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishБаковые масляные выключатели с массой масла 25 — 60 кг могут устанавливаться как во взрывных, так и в открытых камерах. При установке баковых выключателей в открытых камерах или с выходом во взрывной коридор они должны иметь 20% ный запас по номинальному току отключения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishБаковые масляные выключатели с массой масла до 25 кг, малообъемные масляные выключатели и выключатели без масла следует устанавливать в открытых камерах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке малообъемных масляных выключателей с массой масла в одной фазе 60 кг и более в каждой камере должен предусматриваться порог, рассчитанный на удержание полного объема масла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВыключатели, устанавливаемые в открытых камерах, должны быть отделены один от другого несгораемыми перегородками, выполненными в соответствии с требованиями пункта 4.2.2 настоящих Правил. Такими же перегородками или щитами эти выключатели должны быть отделены от привода. Верхняя кромка перегородки или щита должна находиться на высоте не менее 1,9 м от пола.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребование об установке защитного щита не распространяется на установку воздушных выключателей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.88. Во взрывных коридорах не должно устанавливаться оборудование с открытыми токоведущими частями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВзрывные коридоры должны иметь выходы, выполненные в соответствии с требованиями пункта 4.2.79 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.89. В закрытых отдельно стоящих, пристроенных и встроенных в производственные помещения ПС, в камерах трансформаторов, масляных выключателей и других маслонаполненных аппаратов с массой масла в одном баке до 600 кг при расположении камер на первом этаже с дверями, выходящими наружу, маслосборные устройства не выполняются.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри массе масла в одном баке более 600 кг должен быть устроен пандус или порог из несгораемого материала в дверном проеме камер или в проеме вентиляционного канала, рассчитанный на удержание 20% масла трансформатора или аппарата. Должны быть также предусмотрены меры против растекания масла через кабельные сооружения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.90. При сооружении камер над подвалом, на втором этаже и выше (см. также пункт 4.2.225 настоящих Правил), а также при устройстве выхода из камер во взрывной коридор под трансформаторами, масляными выключателями и другими маслонаполненными аппаратами должны выполняться маслоприемники по одному из следующих способов:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. При массе масла в одном баке от 60 до 600 кг:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв виде приямка, рассчитанного на полный объем масла;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпутем устройства порога или пандуса у выхода из камеры, обеспечивающего удержание полного объема масла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. При массе масла в одном баке более 600 кг:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв виде маслоприемника, вмещающего не менее 20% полного объема масла трансформатора или аппарата, с отводом масла в дренажную систему. Маслоотводные трубы от маслоприемников под трансформаторами должны иметь диаметр не менее 10 см. Со стороны маслоприемников маслоотводные трубы должны быть защищены сетками;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв виде маслоприемника без отвода масла в дренажную систему. В этом случае маслоприемник должен быть перекрыт решеткой со слоем гравия толщиной 25 см и должен быть рассчитан на полный объем масла; уровень масла должен быть на 5 см ниже решетки. Верхний уровень гравия в маслоприемнике под трансформатором должен быть на 7,5 см ниже отверстия воздухоподводящего вентиляционного канала. Дно маслоприемника должно иметь уклон 2% в сторону приямка. Площадь маслоприемника должна быть больше площади основания трансформатора или аппарата.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. При массе масла в трансформаторе или аппарате до 60 кг выполняется порог или пандус для удержания полного объема масла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.91. Вентиляция помещений трансформаторов и реакторов должна обеспечивать отвод выделяемой ими теплоты в таких количествах, чтобы при номинальной их нагрузке (с учетом перегрузочной способности) и максимальной расчетной температуре окружающей среды нагрев трансформаторов и реакторов не превышал максимально допустимого.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВентиляция помещений трансформаторов и реакторов должна быть выполнена таким образом, чтобы разность температур воздуха, выходящего из помещения и входящего в него, не превосходила 15° С для трансформаторов, 30° С для реакторов на токи до 1000 А, 20° С для реакторов на токи более 1000 А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри невозможности обеспечить теплообмен естественной вентиляцией необходимо предусматривать принудительную, при этом должен быть предусмотрен контроль ее работы с помощью сигнальных аппаратов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.92. Помещения РУ, содержащие оборудование, залитое маслом, компаундом или заполненное элегазом, должны быть оборудованы аварийной вытяжной вентиляцией, включаемой извне и не связанной с другими вентиляционными устройствами. Аварийная вентиляция должна рассчитываться на пятикратный обмен воздуха в час.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ местах с низкими зимними температурами приточные и вытяжные вентиляционные отверстия должны быть снабжены утепленными клапанами, открываемыми извне.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.93. В помещениях, в которых дежурный персонал находится 6 ч и более, должна быть обеспечена температура воздуха не ниже плюс 18° С и не выше плюс 28° С. Допускается устройство местных душирующих установок непосредственно на рабочем месте дежурного.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ помещениях щитов управления при отсутствии дежурного персонала и в ЗРУ должна быть обеспечена температура в соответствии с требованиями заводов-изготовителей аппаратуры, устанавливаемой в этих помещениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.94. Проемы в междуэтажных перекрытиях, стенах, перегородках и т. п. должны быть закрыты несгораемым материалом, обеспечивающим предел огнестойкости не менее 0,75 ч. Прочие отверстия и проемы в наружных стенах для предотвращения проникновения животных и птиц должны быть защищены сетками или решетками с ячейками размером 1 х 1 см; сетки должны находиться на высоте не менее 0,5 м от земли. Отверстия в местах прохождения кабелей должны иметь уплотнения с пределом огнестойкости 0,75 ч.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.95. Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами из несгораемых материалов в уровень с чистым полом помещения. Масса отдельной плиты перекрытия должна быть не более 50 кг.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.96. Пересечение камер аппаратов и трансформаторов кабелями, относящимися к другим цепям, как правило, не допускается, однако, в исключительных случаях допускается выполнять их в трубах. Электропроводки освещения и цепей управления и измерения, расположенные внутри камер или же находящихся вблизи неизолированных токоведущих частей, могут быть допущены только на коротких участках и притом лишь в той мере, в какой это необходимо для осуществления присоединений (например, к измерительным трансформаторам).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.97. Прокладка в помещениях РУ относящихся к ним (нетранзитных) трубопроводов (отопление) допускается при условии применения цельных сварных труб без фланцев, вентилей и т. п., а вентиляционных сварных коробов — без люков, задвижек, фланцев и других подобных устройств. Допускается также транзитная прокладка трубопроводов или коробов при условии, что каждый трубопровод (короб) заключен в сплошной водонепроницаемый кожух.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВнутрицеховые трансформаторные подстанции
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.98. Требования, приведенные в пунктах 4.2.99 — 4.2.113 настоящих Правил, распространяются на внутрицеховые ПС напряжением до 35 кВ за исключением преобразовательных ПС (см. Главу 4.3 настоящих Правил) и электротермических установок (см. Главу 7.5. ПУЭ. Раздел VII).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.99. Внутрицеховые ПС могут размещаться на первом и втором этажах в основных и вспомогательных помещениях производств, которые согласно противопожарным требованиям отнесены к категории Г или Д I или II степени огнестойкости, как открыто, так и в отдельных помещениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ помещениях, имеющих взрывоопасные или пожароопасные зоны, размещение внутрицеховых ПС следует выполнять в соответствии с требованиями Глав 7.3. и 7.4. ПУЭ. Раздел VII.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ помещениях пыльных и с химически активной средой устройство внутрицеховых ПС допускается при условии принятия мер, обеспечивающих надежную работу их электрооборудования (см. пункт 4.2.104 настоящих Правил).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.100. В производственных помещениях трансформаторы и РУ могут устанавливаться открыто и в камерах и отдельных помещениях. При открытой установке токоведущие части трансформатора должны быть закрыты, а РУ размещены в шкафах защищенного или закрытого исполнения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к установке КРУ и КТП в электромашинных помещениях — смотри Главу 5.1. ПУЭ. Раздел V.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.101. На внутрицеховой ПС установка КТП или трансформаторов должна быть выполнена с соблюдением следующих требований:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. На каждой открыто установленной внутрицеховой ПС могут быть применены масляные трансформаторы с суммарной мощностью до 3,2 МВ-А. Расстояние в свету между масляными трансформаторами разных КТП, а также между огражденными камерами масляных трансформаторов должно быть не менее 10 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. В одном помещении внутрицеховой ПС рекомендуется устанавливать одну КТП (допускается установка не более трех КТП) с масляными трансформаторами суммарной мощностью не более 6,5 МВ-А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри внутрицеховом расположении закрытой камеры масляного трансформатора масса масла должна быть не более 6,5 т.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние между отдельными помещениями разных КТП или между закрытыми камерами масляных трансформаторов, расположенных внутри производственного здания, не нормируется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОграждающие конструкции помещения внутрицеховой ПС, в которых устанавливаются КТП с масляными трансформаторами, а также закрытых камер масляных трансформаторов и аппаратов с количеством масла 60 кг и более, должны быть выполнены из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования подпункта 2 настоящего пункта Правил распространяются также на пристроенные и встроенные ПС, имеющие выкатку масляного трансформатора внутрь здания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Суммарная мощность масляных трансформаторов внутрицеховой ПС, установленных на втором этаже, должна быть не более 1 МВА.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка КТП с масляными трансформаторами и масляных трансформаторов выше второго этажа не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Для внутрицеховых ПС с трансформаторами сухими или с негорючим жидким (твердым) диэлектриком их мощность, количество, расстояния между ними, а также этаж их установки не ограничиваются.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.102. Под каждым масляным трансформатором и аппаратом с массой масла 60 кг и более должен быть устроен маслоприемник в соответствии с требованиями пункта 4.2.90, подпункт 2 настоящих Правил, как для трансформаторов и аппаратов с массой масла более 600 кг.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.103. Выключатели, устанавливаемые на внутрицеховых ПС, должны быть, как правило, безмасляные или малообъемные масляные.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка баковых масляных выключателей допускается только в закрытых камерах при соблюдении следующих условий:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Количество выключателей должно быть не более трех.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Масса масла в каждом выключателе должна быть не более 60 кг.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.104. При устройстве вентиляции камер трансформаторов на ПС, размещаемых в производственных помещениях с нормальной средой, разрешается забирать воздух непосредственно из цеха.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля вентиляции камер трансформаторов, размещаемых в помещениях с воздухом, содержащим пыль либо токопроводящие или разъедающие смеси, воздух должен забираться извне или очищаться фильтрами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ зданиях с несгораемыми перекрытиями отвод воздуха из камер трансформаторов разрешается непосредственно в цех.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ зданиях с трудносгораемыми перекрытиями выпуск воздуха из камер трансформаторов должен производиться по вытяжным шахтам, выведенным выше кровли здания не менее чем на 1 м и выполненным в соответствии с пунктом 4.2.233 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.105. В случае применения искусственной вентиляции камер трансформаторов автоматическое отключение вентиляционного устройства одновременно с отключением трансформатора может не предусматриваться.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.106. При установке КТП в отдельных помещениях вентиляция трансформаторов должна отвечать требованиям, приведенным в пункте 4.2.91 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.107. Полы ПС должны быть не ниже уровня пола цеха; пол в помещении для КРУ и КТП должен быть рассчитан на частое перемещение тележек без повреждения его поверхности.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.108. Двери камер маслонаполненных силовых трансформаторов и баковых выключателей должны иметь предел огнестойкости не менее 0,6 ч.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.109. При расположении ПС в непосредственной близости от путей внутрицехового транспорта или крановых путей, подъемно-транспортных механизмов должны быть приняты меры для защиты ПС от случайных повреждений (световая сигнализация, отбойные тумбы).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКак правило, КРУ и КТП следует размещать в пределах «мертвой зоны» работы этих механизмов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ цехах с интенсивным движением внутризаводского транспорта, а также при насыщенности цеха оборудованием, материалами и готовыми изделиями КРУ и КТП рекомендуется ограждать. При этом внутри ограждений должны быть выдержаны проходы шириной не менее приведенной в пункте 4.2.111 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.110. Ширина прохода вдоль КРУ и КТП, а также вдоль стен ПС, имеющих двери или вентиляционные отверстия, должна быть не менее 1 м; кроме того, должна быть обеспечена возможность выкатки трансформаторов и других аппаратов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.111. Ширина прохода для управления и ремонта КРУ выкатного типа и КТП должна обеспечивать удобство обслуживания перемещения и разворота оборудования и его ремонта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке КРУ и КТП в отдельных помещениях ширина прохода должна определяться, исходя из следующих условий:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) для однорядного исполнения — длина тележки КРУ плюс не менее 0,6 м;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) для двухрядного исполнения — длина тележки КРУ плюс не менее 0,8 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВо всех случаях ширина прохода должна быть не менее приведенной в пункте 4.2.75 настоящих Правил (при этом сужение прохода напротив выкатываемых тележек запрещается) и не менее размера тележки по диагонали.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри наличии прохода с задней стороны КРУ и КТП для их осмотра ширина его должна быть не менее 0,8 м; допускаются отдельные местные сужения не более чем на 0,2 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри открытой установке КРУ и КТП в производственных помещениях ширина свободного прохода должна определяться расположением производственного оборудования, обеспечивать возможность транспортирования наиболее крупных элементов КРУ и КТП и во всяком случае должна быть не менее 1 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.112. Высота помещения должна быть не менее высоты КРУ (КТП), считая от выступающих частей шкафов, плюс 0,8 м до потолка и 0,3 м до балок. Допускается меньшая высота помещения, если при этом обеспечиваются удобство и безопасность замены, ремонта и наладки оборудования КРУ (КТП).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.113. Расчетные нагрузки на перекрытия помещений по пути транспортировки КРУ (КТП) должны приниматься с учетом массы наиболее тяжелой части устройства (например, трансформатора), а проемы должны соответствовать габаритам транспортируемых частей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтолбовые (мачтовые) трансформаторные подстанции
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.114. Правила, приведенные в пунктах 4.2.115 — 4.2.123 настоящих Правил, распространяются на столбовые ПС до 35 кВ мощностью не более 0,4 МВ-А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.115. Присоединение трансформатора к сети высшего напряжения должно осуществляться при помощи предохранителей и разъединителя, управляемого с земли. Привод разъединителя должен запираться на замок. Разъединитель, как правило, должен быть установлен на концевой опоре ВЛ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.116. Трансформатор должен быть установлен на высоте не менее 4,5 м, считая от земли до токоведущих частей. Для обслуживания ПС на высоте не менее 3 м должна быть устроена площадка с перилами. Для подъема на площадку рекомендуется применять лестницы с устройством, сблокированным с разъединителем и запрещающим подъем по лестнице при включенном разъединителе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля ПС, расположенных на одностоечных опорах, устройство площадок и лестниц не обязательно.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.117. Части, остающиеся под напряжением при отключенном положении разъединителя, должны находиться на высоте не менее 2,5 м от уровня площадки обслуживания для ПС 10 кВ и не менее 3,1 м для подстанций 35 кВ. Положение разъединителя должно быть видно с площадки. Разъединитель должен иметь заземляющие ножи со стороны трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.118. Щиток низшего напряжения ПС должен быть заключен в шкаф. Для отключения трансформатора со стороны низшего напряжения должен быть установлен аппарат, обеспечивающий видимый разрыв.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.119. Электропроводка между трансформатором и щитком, а также между щитком и ВЛ низшего напряжения должна быть защищена от механических повреждений (трубой, швеллером и т. п.) и выполняться в соответствии с требованиями, приведенными в Главе 2.1. ПУЭ. Раздел II.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.120. Расстояние от земли до изоляторов вывода на В Л до 1 кВ должно быть не менее 4 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.121. По условию пожарной безопасности ПС должна быть расположена на расстоянии не менее 3 м от зданий I, II и III степеней огнестойкости и 5 м от зданий IV и V степеней огнестойкости.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.122. Конструкции столбовых ПС, используемые как опоры ВЛ, должны быть анкерными или концевыми. Это требование не распространяется на одностоечные подстанции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.123. В местах возможного наезда транспорта столбовые ПС должны быть защищены отбойными тумбами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита от грозовых перенапряжений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.124. ОРУ и открытые ПС 35 — 500 кВ должны быть защищены от прямых ударов молнии. Выполнение защиты от прямых ударов молнии не требуется для ПС 35 кВ с трансформаторами единичной мощностью 1,6 МВ-А и менее независимо от числа грозовых часов в году, для всех ОРУ и ПС 35 кВ в районах с числом грозовых часов в году не более 20, а также для ОРУ и ПС 220 кВ и ниже на площадках с эквивалентным удельным сопротивлением земли в грозовой сезон более 2000 Омм при числе грозовых часов в году не более 20.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗдания ЗРУ и закрытых ПС следует защищать от прямых ударов молнии в районах с числом грозовых часов в году более 20.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащиту зданий ЗРУ и закрытых ПС, имеющих металлические покрытия кровли или железобетонные несущие конструкции кровли, следует выполнять заземлением этих покрытий (конструкций). Для защиты зданий ЗРУ и закрытых ПС, крыша которых не имеет металлических или железобетонных покрытий либо несущих конструкций или не может быть заземлена, следует устанавливать стержневые молниеотводы или молниеприемные сетки непосредственно на крыше зданий.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасположенные на территории ПС здания трансформаторной башни, маслохозяйства, электролизной, синхронных компенсаторов, а также резервуары с горючими жидкостями или газами и места хранения баллонов водорода должны быть защищены от прямых ударов молнии и вторичных ее проявлений в соответствии с инструкцией по проектированию и устройству молниезащиты зданий и сооружений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.125. Защита от прямых ударов молнии ОРУ 220 кВ и выше должна быть выполнена стержневыми молниеотводами, устанавливаемыми, как правило, на конструкциях ОРУ. Следует использовать также защитное действие высоких объектов, которые являются молниеприемниками (опоры ВЛ, прожекторные мачты, радиомачты и т. п.). Установка молниеотводов на порталах, расположенных вблизи трансформаторов или шунтирующих реакторов, допускается при выполнении требований пункта 4.2.126 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа конструкциях ОРУ 110 кВ стержневые молниеотводы могут устанавливаться при эквивалентном удельном сопротивлении земли в грозовой сезон: до 1000 Ом-м — независимо от площади заземляющего контура ПС; более 1000 и до 2000 Ом-м — при площади заземляющего контура ПС 10000 м2 и более.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОт стоек конструкций ОРУ 110 кВ с молниеотводами должно быть обеспечено растекание тока молнии по магистралям заземления не менее чем в двух-трех направлениях. Кроме того, должны быть установлены один-два вертикальных электрода длиной 3 — 5 м на расстоянии не менее длины электрода от стойки, на которой установлен молниеотвод.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка молниеотводов на конструкциях ОРУ 35 кВ допускается при эквивалентном удельном сопротивлении земли в грозовой сезон: до 500 Ом-м независимо от площади заземляющего контура ПС; более 500 и до 750 Ом-м при площади заземляющего контура ПС 10000 м2 и более.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОт стоек конструкций ОРУ 35 кВ с молниеотводами должно быть обеспечено растекание тока молнии по магистралям заземления в трех-четырех направлениях. Кроме того, должны быть установлены два-три вертикальных электрода длиной 3 — 5 м на расстоянии не менее длины электрода от стойки с молниеотводом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГирлянды подвесной изоляции на порталах ОРУ 35 кВ с тросовыми или стержневыми молниеотводами, а также на концевых опорах ВЛ 35 кВ в случае, если трос ВЛ не заводится на ПС, должны иметь на два изолятора больше, требуемого для ОРУ 35 кВ, предназначенного для работы в районах с I степенью загрязненности атмосферы (см. пункт 4.2.42 настоящих Правил).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние по воздуху от конструкций ОРУ, на которых установлены молниеотводы, до токоведущих частей должно быть не менее длины гирлянды.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.126. На трансформаторных порталах, порталах шунтирующих реакторов и конструкциях ОРУ, удаленных от трансформаторов или реакторов по магистралям заземления на расстояние менее 15 м, молниеотводы могут устанавливаться при эквивалентном удельном сопротивлении земли в грозовой сезон не более 350 Ом-м и при соблюдении следующих условий:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Непосредственно на всех выводах обмоток 3 — 35 кВ трансформаторов или на расстоянии не более 5 м от них по ошиновке, включая ответвления к разрядникам, должны быть установлены вентильные разрядники.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Должно быть обеспечено растекание тока молнии от стойки конструкции с молниеотводом по трем-четырем магистралям заземления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. На магистралях заземления, на расстоянии 3 — 5 м от стойки с молниеотводом, должно быть установлено два-три вертикальных электрода длиной 5 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. На ПС с высшим напряжением 20 и 35 кВ при установке молниеотвода на трансформаторном портале сопротивление заземляющего устройства не должно превышать 4 Ом без учета заземлителей, расположенных вне контура заземления ОРУ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Заземляющие проводники вентильных разрядников и трансформаторов рекомендуется присоединять к заземляющему устройству ПС поблизости один от другого или выполнять их так, чтобы место присоединения вентильного разрядника к заземляющему устройству находилось между точками присоединения заземляющих проводников портала с молниеотводом и трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.127. Защиту от прямых ударов молнии ОРУ, на конструкциях которых установка молниеотводов не допускается или нецелесообразна по конструктивным соображениям, следует выполнять отдельно стоящими молниеотводами, имеющими обособленные заземлители с сопротивлением не более 80 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние S3, м, между обособленным заземлителем молниеотвода и заземляющим устройством ОРУ (ПС) должно быть равным (но не менее 3 м):
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishS3 > 0,2 Rи, где:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRи— импульсное сопротивление заземления, Ом, отдельно стоящего молниеотвода при импульсном токе 60 кА.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние по воздуху Sв,о м, от отдельно стоящего молниеотвода с обособленным заземлителем до токоведущих частей, заземленных конструкций и оборудования ОРУ (ПС) должно быть равным (но не менее 5 м):
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSв,о > 0,12 Rи +0,1 Н, где:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishН — высота рассматриваемой точки молниеотвода над уровнем земли, м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗаземлители отдельно стоящих молниеотводов в ОРУ могут быть присоединены к заземляющему устройству ОРУ (ПС) при соблюдении указанных в пункте 4.2.125 настоящих Правил условий установки молниеотводов на конструкциях ОРУ. Место присоединения заземлителя отдельно стоящего молниеотвода к заземляющему устройству ПС должно быть удалено по магистралям заземления на расстояние не менее 15 м от места присоединения к нему трансформатора (реактора). В месте присоединения заземлителя отдельно стоящего молниеотвода к заземляющему устройству ОРУ 35 — 110 кВ должно быть выполнено два-три направления по магистралям заземления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗаземлители отдельно стоящих молниеотводов, установленных на прожекторных мачтах, должны быть присоединены к заземляющему устройству ПС. При этом в случае несоблюдения условий, указанных в пункте 4.2.125 настоящих Правил, дополнительно к общим требованиям присоединения заземлителей отдельно стоящих молниеотводов должны быть соблюдены следующие требования:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. На расстоянии 5 м от молниеотвода следует устанавливать три-четыре вертикальных электрода длиной 3 — 5 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Если расстояние по магистралям заземления от места присоединения заземлителя молниеотвода к заземляющему устройству до места присоединения к нему трансформатора (реактора) превышает 15 м, но менее 40 м, то вблизи выводов обмоток напряжением до 35 кВ трансформатора должны быть установлены вентильные разрядники.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние по воздуху Sв,с, м, от отдельно стоящего молниеотвода, заземлитель которого соединен с заземляющим устройством ОРУ (ПС), до токоведущих частей должно составлять
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSв,c>0,l Н + m, где:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishН — высота токоведущих частей над уровнем земли, м;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishm — длина гирлянды изоляторов, м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.128. Тросовые молниеотводы ВЛ 110 кВ и выше, как правило, следует присоединять к заземленным конструкциям ОРУ (ПС). От стоек конструкций ОРУ 110 кВ, к которым присоединены тросовые молниеотводы, должно быть выполнено два-три направления магистралей заземления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТросовые молниеотводы, защищающие подходы ВЛ 35 кВ, разрешается присоединять к заземленным конструкциям ОРУ при эквивалентном удельном сопротивлении земли в грозовой сезон: до 750 Ом-м — независимо от площади заземляющего контура ПС ; более 750 и до 1000 Ом-м — при площади заземляющего контура ПС 10000 м2 и более.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОт стоек конструкций ОРУ 35 кВ, к которым присоединены тросовые молниеотводы, должно быть выполнено по два-три направления магистралей заземления. Кроме того, должно быть установлено два-три вертикальных электрода длиной 3 — 5 м на расстоянии не менее длины электрода от стойки, к которой присоединен молниеотвод.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСопротивление заземлителя ближайшей к ОРУ опоры В Л 35 кВ не должно превышать 10 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТросовые молниеотводы на подходах ВЛ 35 кВ к тем ОРУ, к которым не допускается их присоединение, должны заканчиваться на ближайшей к ОРУ опоре. Первый от ОРУ бестросовый пролет этих ВЛ должен быть защищен стержневыми молниеотводами, устанавливаемыми на ПС, опорах ВЛ или около ВЛ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.129. Место присоединения конструкции со стержневым или тросовым молниеотводом к заземляющему контуру ПС должно быть расположено на расстоянии не менее 15 м по магистралям заземления от места присоединения к нему трансформатора (реактора).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.131. Не допускается установка молниеотводов на конструкциях ОРУ, находящихся на расстоянии менее 15 м от трансформаторов, к которым гибкими связями или открытыми шинопроводами присоединены вращающиеся машины; от открытых шинопроводов и от опор гибких связей, если к ним присоединены вращающиеся машины.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПорталы трансформаторов, связанных открытыми шинопроводами или гибкими связями с вращающимися машинами, должны входить в зоны защиты отдельно стоящих или установленных на других конструкциях молниеотводов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.132. При использовании прожекторных мачт в качестве молниеотводов подводка электропитания к прожекторам на участке от точки выхода из кабельного сооружения до прожекторной мачты и далее по мачте должна быть выполнена кабелями с металлической оболочкой либо кабелями без металлической оболочки в трубах. Около молниеотвода эти кабели должны быть проложены непосредственно в земле на протяжении не менее 10 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ месте ввода кабелей в кабельное сооружение металлическая оболочка кабелей, броня и металлическая труба должны быть соединены с заземляющим устройством ПС.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.133. Защита ВЛ 35 кВ и выше от прямых ударов молнии на подходах к РУ (ПС) должна быть выполнена тросовыми молниеотводами. Длина защищенных тросом подходов с повышенным защитным уровнем, сопротивление заземления опор, количество и защитные углы тросовых молниеотводов должны соответствовать требованиям, приведенным в Таблице 4.2.9.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа каждой опоре подхода, за исключением случаев, предусмотренных в пункте 2.5.68 ПУЭ. Раздел II, трос должен быть присоединен к заземлителю опоры.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ районах со слабой интенсивностью грозовой деятельности допускается увеличение по сравнению с приведенными в Таблице 4.2.9 сопротивлений заземляющих устройств опор на подходах ВЛ 35 — 220 кВ к ПС при числе грозовых часов в году менее 20 — в 1,5 раза; менее 10 — в 3 раза.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли выполнение заземлителей с требуемыми сопротивлениями заземления оказывается невозможным, должны быть применены заземлители-противовесы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ особо гололедных районах и в районах с эквивалентным удельным сопротивлением земли более 1000 Омм допускается выполнение защиты подходов ВЛ к РУ (ПС) отдельно стоящими стержневыми молниеотводами, сопротивление заземлителей которых не нормируется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.134. В районах, имеющих не более 60 грозовых часов в году, допускается не выполнять защиту тросом подхода ВЛ 35 кВ к подстанциям 35 кВ с двумя трансформаторами мощностью до 1,6 MB-А каждый или с одним трансформатором мощностью до 1,6 MB-А и наличием резервного питания нагрузки со стороны низшего напряжения. При этом опоры подхода ВЛ к ПС на длине не менее 0,5 км должны иметь заземлители с сопротивлением, указанным в Таблице 4.2.9. При выполнении ВЛ на деревянных опорах, кроме того, требуется на подходе ВЛ длиной 0,5 км присоединять крепления изоляторов к заземлителю опор и устанавливать комплект трубчатых разрядников на первой опоре подхода со стороны ВЛ. Расстояние между вентильными разрядниками и трансформатором должно быть не более 10 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.9. | ||||||||
|
Защита ВЛ от прямых ударов молнии на подходах к РУ и подстанциям | ||||||||
| Номинальное напряжение ВЛ, кВ |
Подходы ВЛ на портальных опорах с двумя тросами | Подходы ВЛ на одностоечных опорах | Наибольшее допустимое сопротивление заземляющего устройства опор. Ом, при эквивалентном удельном сопротивлении земли, Ом.м*2 | |||||
| длина защищаемого подхода с повышенным защитным | защитный угол троса, град | длина защищаемого подхода с повышенным защитным уровнем, км* | количество тросов, шт. | защитный угол троса, град | До 100 | Более 100 до 500 | Более 500 | |
| 35 | 0,5*3,1-2 | 25-30 | 1-2 | 1-2 | 30 | 10 | 15 | 20 |
| 110 | 1-3 | 25-30 | 1—3 | 1-2 | 25*4 | 10 | 15 | 20*5 |
| 220 | 2-3 | 25 | 2-3 | 2 | 20*4 | 10 | 15 | 20*5 |
| 500 | 3-4 | 25 | — | — | — | 10 | 15 | 20*5 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Выбор длины защищаемого подхода производится с учетом расстояний между вентильным разрядником и защищаемым оборудованием, указанных в Таблице 4.2.11.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*2 На подходах ВЛ 110-220 кВ с одностоечными двухцепными опорами заземляющие устройства опор рекомендуется выполнять с сопротивлением не более 5, 10 и 15 Ом при грунтах с эквивалентным удельным сопротивлением до 100, более 100 и до 500 и более 500 Омм соответственно.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*3 Применяется только для ПС с трансформаторами мощностью до 1,6 MB А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*4 На одностоечных железобетонных опорах допускается угол защиты до 30.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*5 Для портальных опор, устанавливаемых в земле с эквивалентным удельным сопротивлением более 1000 Ом•м. допускается сопротивление заземляющего устройства более 20, но не более 30 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри отсутствии резервного питания на ПС с одним трансформатором мощностью до 1,6 MB-А подходы В Л 35 кВ к ПС должны быть защищены тросом на длине не менее 0,5 км.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.135. На первой опоре подхода к ПС ВЛ 35 — 220 кВ, считая со стороны линии, должен быть установлен комплект трубчатых разрядников (РТ1) в следующих случаях:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Линия по всей длине, включая подход, построена на деревянных опорах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Линия построена на деревянных опорах, подход линии — на металлических или железобетонных опорах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. На подходах ВЛ 35 кВ на деревянных опорах к ПС 35 кВ, защита которых выполняется упрощенно в соответствии с пунктом 4.2.134 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка РТ1 в начале подходов ВЛ, построенных по всей длине на металлических или железобетонных опорах, не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСопротивление заземляющего устройства опор с трубчатыми разрядниками должно быть не более 10 Ом при удельном сопротивлении земли не выше 1000 Ом.м и не более 15 Ом при более высоком удельном сопротивлении. На деревянных опорах заземляющие спуски от РТ1 должны быть проложены по всем стойкам.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ВЛ 35 — 110 кВ, которые имеют защиту тросом не по всей длине и в грозовой сезон могут быть длительно отключены с одной стороны, как правило, следует устанавливать комплект трубчатых разрядников (РТ2) на входных порталах или на первой от ПС опоре того конца ВЛ, который может быть отключен. При наличии на отключенном конце ВЛ трансформа торов напряжения вместо РТ2 должны быть установлены вентильные разрядники.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние от РТ2 до отключенного аппарата должно быть не более 60 м для ВЛ 110 кВ и не более 40 м для ВЛ напряжением 35 кВ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.136. На ВЛ, работающих на пониженном относительно класса изоляции напряжении, на первой опоре защищенного подхода ее к ПС, считая со стороны линии, должны быть установлены трубчатые разрядники класса напряжения, соответствующего рабочему напряжению линии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри отсутствии трубчатых разрядников на требуемые классы напряжения или значения токов КЗ допускается устанавливать защитные промежутки или шунтировать часть изоляторов в гирляндах на одной-двух смежных опорах (при отсутствии загрязнения изоляции промышленными, солончаковыми, морскими и другими уносами). Количество изоляторов в гирляндах, оставшихся незашунтированными, должно соответствовать рабочему напряжению.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ВЛ с изоляцией, усиленной по условию загрязнения атмосферы, если начало защищенного подхода находится в зоне усиленной изоляции, на первой опоре защищенного подхода должен устанавливаться комплект трубчатых разрядников, соответствующих рабочему напряжению ВЛ. При отсутствии трубчатых разрядников на требуемые классы напряжения или значения токов КЗ допускается устанавливать защитные промежутки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.137. Трубчатые разрядники должны быть выбраны по токам К3 в соответствии со следующими требованиями:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Для сетей до 35 кВ (с нейтралью, изолированной или заземленной через дугогасящий реактор) верхний предел тока, отключаемого трубчатым разрядником, должен быть не менее наибольшего возможного тока трехфазного КЗ, а нижний предел— не более наименьшего возможного установившегося тока двухфазного К3.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Для сетей 110 кВ и выше с большим током замыкания на землю трубчатый разрядник следует выбирать по наибольшему возможному току однофазного или трехфазного КЗ и по наименьшему возможному установившемуся току однофазного или двухфазного замыкания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри отсутствии трубчатых разрядников на требуемые значения токов КЗ допускается применять вместо них основные защитные промежутки. На ВЛ 220 кВ с деревянными опорами при отсутствии трубчатых разрядников должны быть заземлены на одной-двух опорах подвески гирлянд, при этом число изоляторов должно быть таким же, как для металлических опор.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРекомендуемые размеры основных защитных промежутков приведены в Таблице 4.2.10.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.138. На ВЛ 3 — 35 кВ с деревянными опорами в заземляющих спусках защитных промежутков следует выполнять дополнительные защитные промежутки, установленные на высоте не менее 2,5 м от земли. Рекомендуемые размеры дополнительных защитных промежутков приведены в Таблице 4.2.10.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.139. В РУ 35 кВ и выше, к которым присоединены В Л, должны быть установлены вентильные разрядники.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВентильные разрядники следует выбирать с учетом координации их защитных характеристик с изоляцией защищаемого оборудования и соответствия напряжения гашения разрядников напряжению в месте их установки при замыкании на землю одной фазы сети. При увеличенных расстояниях между разрядниками и защищаемым оборудованием с целью сократить количество устанавливаемых разрядников могут быть применены вентильные разрядники с характеристиками выше требуемых по условиям координации изоляции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния по шинам, включая ответвления, от разрядников до трансформаторов и аппаратов должны быть не более указанных в Таблицах 4.2.11,4.2.12.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОпределение наибольших допустимых расстояний между вентильными разрядниками и защищаемым оборудованием следует производить, исходя из количества линий и вентильных разрядников, включенных в нормальном режиме работы РУ (ПС).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКоличество и места установки вентильных разрядников следует выбирать, исходя из принятых на расчетный период схем электрических соединений, количества ВЛ и трансформаторов. При этом расстояния от защищаемого оборудования до вентильных разрядников должны быть в пределах допускаемых также в пусковой период и на промежуточных этапах длительностью, равной грозовому сезону или более. Аварийные и ремонтные режимы работы при этом не учитываются.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.10. | ||
|
Рекомендуемый размер основных и дополнительных защитных промежутков | ||
| Номинальное напряжение, кВ | Размер защитных промежутков, мм | |
| основных | дополнительных | |
| 3 | 20 | 5 |
| 6 | 40 | 10 |
| 10 | 60 | 15 |
| 35 | 250 | 30 |
| 110 | 650 | — |
| 120 | 1350 | — |
| 500 | 3000 | — |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.140. Вентильные разрядники должны быть установлены без коммутационных аппаратов в цепи между разрядником и трансформатором (автотрансформатором, шунтирующим реактором) в случаях защиты:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) обмоток всех напряжений силовых трансформаторов, имеющих автотрансформаторную связь;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) обмоток 500 кВ трансформаторов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3) обмоток 220 кВ трансформаторов, имеющих уровень изоляции по государственному стандарту «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции»;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4) шунтирующих реакторов 500 кВ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния от вентильных разрядников до трансформаторов (автотрансформаторов, шунтирующих реакторов) и до аппаратов должны быть не более приведенных в Таблицах 4.2.11, 4.2.12 (см. также пункт 4.2.12 настоящих Правил). При превышении указанных расстояний должны быть дополнительно установлены разрядники на шинах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.141. При присоединении трансформатора к РУ кабельной линией 110 кВ и выше в месте присоединения кабеля к шинам РУ должен быть установлен комплект вентильных разрядников. Заземляющий зажим разрядника должен быть присоединен к металлическим оболочкам кабеля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае присоединения к шинам РУ нескольких кабелей, непосредственно соединенных с трансформаторами, на шинах РУ устанавливается один комплект вентильных разрядников. Место установки разрядника следует выбирать возможно ближе к местам присоединения кабелей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.142. Неиспользуемые обмотки низшего и среднего напряжения силовых трансформаторов (автотрансформаторов) должны быть соединены в звезду или треугольник и защищены вентильными разрядниками, включенными между вводами каждой фазы и землей. Защита неиспользуемых обмоток низшего напряжения, расположенных первыми от магнитопровода, может быть выполнена заземлением одной из вершин треугольника, одной из фаз звезды или нейтрали либо установкой вентильного разрядника соответствующего класса напряжения на каждой фазе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита неиспользуемых обмоток не требуется, если к ним постоянно присоединена кабельная линия длиной не менее 30 м, имеющая заземленную оболочку или броню.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.143. Для защиты нейтралей обмоток ПО — 220 кВ силовых трансформаторов, имеющих изоляцию, пониженную относительно изоляции линейного конца обмотки и допускающую работу с разземленной нейтралью, следует устанавливать вентильные разрядники. В нейтрали трансформатора, изоляция которой не допускает разземления, установка разъединителей не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.144. Шунтирующие реакторы 500 кВ должны быть защищены от грозовых и внутренних перенапряжений грозовыми или комбинированными разрядниками, устанавливаемыми на присоединениях реакторов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.145. РУ 3 — 10 кВ, к которым присоединены ВЛ, должны быть защищены вентильными разрядниками, установленными на шинах или у трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ РУ 3 — 10 кВ при выполнении связи трансформаторов с шинами при помощи кабелей расстояния от вентильных разрядников до трансформаторов и аппаратов не ограничиваются (за исключением случаев, указанных в пункте 4.2.126 настоящих Правил).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри применении воздушной связи трансформаторов с шинами РУ 3 — 10 кВ расстояния от вентильных разрядников до трансформаторов и аппаратов не должны превышать 60 м при ВЛ на деревянных опорах и 90 м при ВЛ на металлических и железобетонных опорах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита подходов ВЛ 3 — ЮкВ к ПС тросовыми молниеотводами не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа подходах к ПС ВЛ 3 — 10 кВ с деревянными опорами на расстоянии 200 — 300 м от ПС должен быть установлен комплект трубчатых разрядников (РТ1).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ВЛ 3 — 10 кВ, которые в грозовой сезон могут быть длительно отключены с одной стороны, как правило, следует устанавливать комплект трубчатых разрядников (РТ2) на конструкции ПС или на концевой опоре того конца ВЛ, который может быть длительно отключен. При наличии на отключенном конце ВЛ трансформаторов напряжения вместо РТ2 должны быть установлены вентильные разрядники. Расстояние от разрядников до отключенного аппарата должно быть не более 15 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСопротивления заземления РТ1 и РТ2 не должны превышать 10 Ом при удельном сопротивлении земли до 1000 Ом-м и 15 Ом при более высоком удельном сопротивлении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа подходах к ПС ВЛ 3 — 10 кВ с металлическими и железобетонными опорами установка трубчатых разрядников (комплектов РТ1 и РТ2) не требуется. Металлические и железобетонные опоры на протяжении 200 — 300 м подхода к ПС должны быть заземлены с сопротивлением не более приведенных в Таблице 2.5.22.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита ПС 3—10 кВ с низшим напряжением до 1 кВ, присоединенных к ВЛ 3 — 35 кВ, должна выполняться вентильными разрядниками, устанавливаемыми с высокой и низкой сторон ПС.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри мощности трансформатора до 0,63 МВ А допускается не устанавливать трубчатые разрядники на подходе ВЛ 3 — 10 кВ с деревянными опорами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке вентильного разрядника в одной ячейке с трансформатором напряжения разрядник рекомендуется присоединять до предохранителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.146. Кабельные вставки 35 — 220 кВ при их длине менее 1,5 км должны быть защищены с обеих сторон трубчатыми или вентильными разрядниками. Кабели 35 — 110 кВ защищаются вентильными разрядниками типа РВС (III группа по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия») или трубчатыми разрядниками, а кабели 220 кВ — вентильными разрядниками типа РВМГ (II группа по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия»). При длине кабеля 1,5 км и более установка разрядников по концам кабеля не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае присоединения ВЛ 3 — 10 кВ к ПС при помощи кабельной вставки длиной до 50 м в месте присоединения кабеля к ВЛ должен быть установлен комплект трубчатых разрядников. Если ВЛ выполнена на деревянных опорах, на расстоянии 200 — 300 м от конца кабеля следует устанавливать второй комплект трубчатых разрядников.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри применении кабельной вставки длиной более 50 м в месте присоединения кабеля к ВЛ следует устанавливать комплект вентильных разрядников.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазрядники должны быть соединены кратчайшим путем с металлическими оболочками кабеля и присоединены к заземлителю. Сопротивление заземлителя должно быть не более приведенных в пункте 4.2.145 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.147. Защиту ПС 35 — 110 кВ с трансформаторами мощностью до 40 МВА, присоединяемых к ответвлениям протяженностью менее требуемой длины защищаемого подхода (см. Таблицы 4.2.9 и 4.2.11) от действующих ВЛ с деревянными, металлическими или железобетонными опорами без троса, допускается выполнять по упрощенной схеме (рис. 4.2.18), включающей:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвентильные разрядники, устанавливаемые на ПС на расстоянии не более 10 м от силового трансформатора;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishтросовые молниеотводы подхода к ПС на всей длине ответвления; при длине ответвления менее 150 м следует дополнительно защищать тросовыми или стержневыми молниеотводами по одному пролету действующей ВЛ в обе стороны от ответвления;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishкомплекты РТ1 и РТ2 с сопротивлением заземления каждого комплекта не более 10 Ом, устанавливаемые на деревянных опорах: РТ2 — на первой опоре с тросом со стороны ВЛ или на границе участка, защищаемого стержневыми молниеотводами; РТ1 — на незащищенном участке ВЛ на расстоянии 150 — 200 м от РТ2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри длине захода более 500 м установка РТ1 не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита ПС на которых расстояния между вентильными разрядниками и трансформатором превышают 10 м, выполняется в соответствии с требованиями, приведенными в пунктах 4.2.133,4.2.139 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУпрощенную защиту ПС в соответствии с указанными выше требованиями допускается выполнять и в случае присоединения ПС к действующим ВЛ с помощью коротких заходов (рис. 4.2.19). При этом трансформаторы должны быть защищены вентильными разрядниками типа РВМГ (II группа по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия»).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.11. | ||||||||||||||||||||||
|
Наибольшее допустимое расстояние от вентильных разрядников защищаемого оборудования 35—220 кВ (для существующих ПС) | ||||||||||||||||||||||
| Номинальное напряжение, кВ | Тип опор на подходах ВЛ к РУ и ПС | Длина защищаемого тросом подхода ВЛ с повышенным защитным уровнем, км | Расстояние до силовых трансформаторов, м | Расстояние до остального трансформаторов, м | ||||||||||||||||||
| тупиковые РУ | РУ с двумя постоянно включенными ВЛ | РУ с тремя или более постоянно включенными ВЛ | тупиковые РУ | РУ с двумя постоянно включенными ВЛ | ||||||||||||||||||
| разрядники 3 группы |
разрядники 2 группы |
разрядники 3 группы | разрядники 2 группы |
разрядники 3 группы | разрядники 2 группы |
разрядники 3 группы | разрядники 2 группы |
разрядники 3 группы | разрядники 2 группы | |||||||||||||
| 1хРВС | 2хРВС | 1х РВМГ |
2х РВМГ |
1х РВС | 2х РВС | 1х РВМГ | 2х РВМГ | 1х РВС | 2х РВС | 1х РВМГ | 2х РВМГ | 1х РВС | 2х РВС | 1х РВМГ | 2х РВМГ | 1хРВС | 2х РВС | 1х РВМГ | 2х РВМГ | |||
| 35 | Портальные (в том числе деревянные с РТ в начале подхода) | 0,5 1,0 1,5 2,0 |
20 40 60 75 |
30 60 90 110 |
— — — — |
— — — — |
30 50 80 100 |
40 100 120 150 |
— — — — |
— — — — |
35 90 120 150 |
45 120 150 180 |
— — — — |
— — — — |
25 75 100 125 |
40 100 130 150 |
— — — — |
— — — — |
30 100 125 150 |
50 150 200 200 |
— — — — |
— — — — |
| Одностоечные (металлические и железобетонные) | 1,0 1,5 2,0 |
20 30 45 |
30 50 70 |
— — — |
— — — |
30 50 70 |
40 60 90 |
— — — |
— — — |
40 60 90 |
50 70 100 |
— — — |
— — — |
40 60 70 |
60 90 120 |
— — — |
— — — |
50 80 90 |
100 120 150 |
— — — |
— — — | |
| 110 | Портальные (в том числе деревянные с РТ в начале подхода) | 1,0 1,5 2,0 2,5 3,0 |
30 50 70 90 100 |
50 80 110 165 180 |
40 70 90 120 180 |
100 150 180 220 250 |
50 70 80 95 110 |
70 90 120 150 200 |
60 80 100 125 160 |
120 160 200 250 25 |
70 90 110 125 140 |
90 110 135 180 200 |
80 100 120 135 170 |
125 175 250 250 250 |
120 140 170 190 200 |
140 170 200 200 200 |
130 150 180 220 250 |
180 200 220 250 250 |
130 200 200 200 200 |
150 200 200 200 200 |
140 180 200 220 250 |
190 200 220 250 250 |
| Одностоечные (металлические и железобетонные) | 1,0 1,5 2,0 2,5 3,0 |
15 30 50 65 80 |
20 55 75 100 140 |
20 40 70 90 120 |
50 80 120 160 200 |
20 40 60 70 80 |
30 6 90 115 14 |
30 50 70 100 130 |
75 100 150 200 250 |
30 50 70 80 95 |
40 70 100 125 150 |
40 60 90 120 140 |
100 130 190 250 250 |
70 110 120 130 150 |
90 130 150 200 200 |
80 120 140 160 180 |
110 160 180 230 250 |
100 150 200 200 200 |
130 180 200 200 200 |
120 160 180 200 220 |
170 200 250 250 250 | |
| 150 220 |
Портальные | 2,0 2,5 3,0 |
= 30 = 40 = 50 |
= 70 = 90 = 110 |
20 60 35 80 80 90 |
65 80 75 100 100 120 |
= 50 = 70 = 90 |
= 90 = 120 = 150 |
60 70 70 90 90 120 |
100 130 140 170 170 200 |
= 90 = 110 = 120 |
= 120 = 160 = 200 |
90 110 100 130 120 150 |
110 140 150 190 180 220 |
90 110 120 |
160 180 200 |
100 120 60 |
210 250 280 |
150 170 190 |
220 280 310 |
200 250 270 |
280 350 400 |
| Одностоечные (металлические и железобетонные) | 2.0 2.5 3.5 |
= 20 = 30 = 40 |
= 50 = 70 = 90 |
10 40 15 60 40 85 |
35 60 70 80 90 100 |
= 30 = 45 = 60 |
= 50 = 80 = 100 |
35 50 65 80 85 100 |
60 80 90 110 110 130 |
= 50 = 70 = 85 |
= 70 = 100 = 130 |
45 65 80 95 100 120 |
65 80 90 110 120 140 |
60 80 100 |
90 120 160 |
75 100 140 |
130 180 230 |
90 120 150 |
120 160 150 |
100 140 180 |
150 220 300 | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПримечания:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Расстояния от вентильных разрядников до электрооборудования, кроме силовых трансформаторов, не ограничиваются при количестве параллельно работающих ВЛ: на напряжении 110 кВ — 7 и более; 220 кВ — 4 и более.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Допустимые расстояния определяются до ближайшего вентильного разрядника.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Расстояния до силовых трансформаторов 220 кВ с уровнем изоляции по государственному стандарту «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции» указаны в числителе, с повышенным уровнем изоляции в знаменателе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. При использовании разрядников I группы вместо разрядников II группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия» расстояния до силовых трансформаторов 220 кВ с уровнем изоляции по государственному стандарту «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции» могут быть увеличены в 1,5 раза.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВыполнение грозозащиты ПС присоединяемых к вновь сооружаемым ВЛ, по упрощенным схемам не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.148. В районах с удельным сопротивлением земли 1000 Ом•м и более сопротивление заземления РТ1 и РТ2 35 — 110 кВ, устанавливаемых для защиты тех ПС, которые присоединяются к действующим ВЛ на ответвлениях или с помощью коротких заходов, может быть более 10, но не более 30 Ом. При этом заземляющий контур РТ2 должен быть соединен с заземляющим контуром ПС протяженным заземлителем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.149. Разъединители, устанавливаемые на опорах ВЛ до ПО кВ, имеющих защиту тросом не по всей длине, как правило, должны быть защищены трубчатыми разрядниками, устанавливаемыми на тех же опорах со стороны потребителя. Если разъединитель может иметь длительно отключенное положение, трубчатые разрядники должны быть установлены на той же опоре с каждой стороны, находящейся под напряжением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке разъединителей на расстоянии до 25 м по длине ВЛ от места подключения линии к ПС или РУ установка разрядников на опоре, как правило, не требуется. Если эти разъединители могут иметь длительно отключенное положение, со стороны ВЛ на опоре должны быть установлены разрядники (как правило, трубчатые).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ВЛ до 10 кВ с железобетонными и металлическими опорами допускается не устанавливать разрядники для защиты разъединителей, имеющих изоляцию того же класса напряжения, что и ВЛ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 4.2.18. Схемы защиты от грозовых перенапряжений ПС, присоединенных к ВЛ ответвлениями длиной до 150 и более 150 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРис. 4.2.19. Схемы защиты от грозовых перенапряжений ПС, присоединенных к ВЛ с помощью заходов длиной до 150 и более 150 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
Таблица 4.2.12. | ||||
|
Наибольшее допустимое расстояние от вентильных разрядников до | ||||
| Схема подстанции, количество ВЛ |
Количество комплектов разрядников, тип, место установки |
Расстояние, м | ||
| до силовых трансформаторов (авто-трансформат) и шунтирующих реакторов | до трансформаторов напряжения | до остального электрооборудования | ||
| Тупиковая, по схеме блока трансформатор —линия | Для комплекта вентильных разрядников II группы: один комплект — у силового трансформатора, второй — в линейной ячейке или на реакторном присоединении | 95 | 150/700 | 150/700 |
| Проходная с двумя ВЛ и одним трансформатором по схеме «треугольник» | Два комплекта вентильных разрядников 2 группы: один комплект — у силового трансформатора, второй — на шинах, в линейной ячейке или на реакторном присоединении | 130 | 350/700 | 350/900 |
| Проходная с двумя ВЛ и двумя трансформаторами по схеме «четырехугольник» | Два комплекта вентильных разрядников II группы у силовых трансформаторов | 160 | 350 | 800 |
| С секциями (системой) шин, с тремя ВЛ и двумя трансформаторами. | То же | 240 | 450 | 900 |
| С секциями (системой) шин, с тремя ВЛ иодним трансформаторами. | Один комплект вентильных разрядников II группы у силового трансформатора | 175 | 400 | 600 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Примечание. При использовании вентильных разрядников I группы для зашиты оборудования с изоляцией по государственному стандарту «Электрооборудование переменного тока на напряжения от 3 до 500 кВ Требования к электрической прочности изоляции» допустимые расстояния увеличиваются, до силовых трансформаторов (автотрансформаторов), шунтирующих реакторов и трансформаторов напряжения — в 1,5 раза, до остального электрооборудования — в 1,1 раза
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*В значениях, указанных дробью, числитель — допустимое расстояние до ближайшего вентильного разрядника (в линейной ячейки на шинах или на реакторном присоединении), знаменатель — до разрядника, установленного у силового трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка разъединителей в тех пределах защищаемых тросом подходов ВЛ, которые указаны в пунктах 4.2.147, 4.2.155 настоящих Правил и в Таблице 4.2.11, допускается на первой опоре, считая со стороны линии, а также как исключение на остальных опорах подхода при условии применения разъединителей, имеющих изоляцию не ниже изоляции на той же опоре.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.150. Сопротивление заземления трубчатых разрядников, указанных в пункте 4.2.149 настоящих Правил, должно удовлетворять требованиям, приведенным в пунктах 2.5.75 и 2.5.76 ПУЭ. Раздел II.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.151. Ответвление от ВЛ, выполняемое на металлических или железобетонных опорах, должно быть защищено тросом по всей длине, если оно присоединено к ВЛ, защищенной тросом по всей длине и питающей ответственные электроустановки (например, тяговые ПС).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри выполнении ответвления на деревянных опорах в месте его присоединения к линии должен быть установлен комплект трубчатых разрядников.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.152. Для защиты переключательных пунктов 3 — 10 кВ должны быть установлены трубчатые разрядники — по одному комплекту на концевой опоре каждой питающей В Л с деревянными опорами. При этом разрядники следует присоединять к заземляющему устройству переключательного пункта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита вращающихся электрических машин от грозовых перенапряжений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.153. Воздушные линии с металлическими и железобетонными опорами допускается присоединять к генераторам (синхронным компенсаторам) мощностью до 50 МВт (до 50 MB-А).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВЛ с деревянными опорами допускается присоединять к генераторам (синхронным компенсаторам) мощностью до 25 МВт (до 25 МВА).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПрисоединение ВЛ к генераторам (синхронным компенсаторам) мощностью более 50 МВт (более 50 МВА) допускается только при помощи разделительного трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.154. Для защиты генераторов и синхронных компенсаторов, а также электродвигателей мощностью более 3 МВт, присоединяемых к ВЛ, должны быть применены вентильные разрядники I группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия» и емкости не менее 0,5 мкФ на фазу. Кроме того, должна быть выполнена защита подхода ВЛ к электростанции (ПС) с уровнем грозоупорности не менее 50 кА. Вентильные разрядники следует устанавливать для защиты: генераторов (синхронных компенсаторов) мощностью более 15 МВт (более 15 MB-А) — на присоединении каждого генератора (синхронного компенсатора); 15 МВт и менее (15 МВ-А и менее) — на шинах (секция шин) генераторного напряжения; электродвигателей мощностью более 3 МВт — на шинах РУ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри защите генераторов (синхронных компенсаторов) с выведенной нейтралью, не имеющих витковой изоляции (машины со стержневой обмоткой) мощностью 20 МВт и более (20 МВ-А и более), вместо емкостей 0,5 мкФ на фазу может быть применен вентильный разрядник в нейтрали генератора (синхронного компенсатора) на номинальное напряжение машины. Установка защитных емкостей не требуется, если суммарная емкость присоединенных к генераторам (синхронным компенсаторам) участков кабелей длиной до 100 м составляет 0,5 мкФ и более на фазу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.155. Если вращающиеся машины и ВЛ присоединены к общим шинам электростанции или ПС, то подходы этих ВЛ должны быть защищены от грозовых воздействий с соблюдением следующих требований:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Подход ВЛ с железобетонными опорами должен быть защищен тросом на протяжении не менее 300 м; в начале подхода должен быть установлен комплект трубчатых разрядников (рис. 4.2.20, а). Опоры защищенного тросом подхода ВЛ должны иметь деревянные траверсы с расстоянием не менее 1 м по дереву от точки крепления гирлянды изоляторов до стойки опоры. Провода ВЛ следует подвешивать на гирляндах изоляторов (на изоляторах), соответствующих классу напряжения 35 кВ. Сопротивление заземления трубчатых разрядников недолжно превышать 5 Ом, а сопротивление заземления тросовых опор — 10 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВместотрубчатых разрядников в начале подхода могут быть установлены вентильные разрядники IV группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия». При этом сопротивление заземления разрядников должно быть не более 3 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа подходах ВЛ с деревянными опорами дополнительно к средствам защиты, применяемым на ВЛ с железобетонными опорами, следует устанавливать комплект трубчатых разрядников на расстоянии 150 м от начала тросового подхода в сторону линии. Сопротивление заземления разрядников должно быть не более 5 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. На ВЛ, присоединенных к электростанциям и ПС кабельными вставками длиной до 0,5 км, защита подхода должна быть выполнена так же, как на ВЛ без кабельных вставок (см. подпункт 1 настоящего пункта Правил), и дополнительно должен быть установлен комплект вентильных разрядников IV группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия» в месте присоединения ВЛ к кабелю. Разрядник кратчайшим путем следует присоединять к броне, металлической оболочке кабеля и к заземлителю. Сопротивление заземления разрядников не должно превышать 5 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Если подход ВЛ на длине не менее 300 м защищен от прямых ударов молнии зданиями, деревьями или другими высокими предметами, подвеска троса на подходе ВЛ не требуется. При этом в начале защищенного участка ВЛ (со стороны линии) должен быть установлен комплект вентильных разрядников IV группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия». Сопротивление заземления разрядника не должно превышать 3 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. При наличии реактора на присоединении ВЛ подход ВЛ на длине 100 —150 м должен быть защищен от прямых ударов молнии тросовым молниеотводом (см. рис. 4.2.20, б). В начале подхода, защищенного тросовым молниеотводом, должен быть установлен комплект трубчатых разрядников, а у реактора — комплект вентильных разрядников IV группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия». Сопротивление заземления трубчатого разрядника должно быть не более 10 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. При присоединении ВЛ к шинам РУ с вращающимися машинами через реактор и кабельную вставку длиной более 50 м защита подхода ВЛ от прямых ударов молнии не требуется. В месте присоединения ВЛ к кабелю должен быть установлен комплект трубчатых разрядников с сопротивлением заземления не более 5 Ом, а перед реактором — комплект вентильных разрядников IV группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия» (см. рис. 4.2.20, в).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. На ВЛ, присоединенных к шинам электростанций (ПС) с вращающимися машинами мощностью менее 3 МВт (менее 3 МВ-А), подходы которых на длине не менее 0,5 км выполнены на железобетонных или металлических опорах с сопротивлением заземления не более 5 Ом, должен быть установлен комплект вентильных разрядников IV группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия» на расстоянии 150 м от электростанции (ПС). Сопротивление заземления разрядников должно быть не более 3 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри этом защита подхода ВЛ тросом не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish*Рис. 4.2.20. Схемы защиты вращающихся машин от грозовых перенапряжений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.156. При применении открытых токопроводов (открытых шинных мостов и подвесных гибких токопроводов) для соединения генераторов (синхронных компенсаторов) с трансформаторами токопроводы должны входить в зоны защиты молниеотводов и сооружений электростанций (ПС). Место присоединения молниеотводов к заземляющему устройству электростанции (ПС) должно быть удалено от места присоединения к нему заземляемых элементов токопровода, считая по полосам заземления, не менее чем на 20 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли открытые токопроводы не входят в зоны защиты молниеотводов ОРУ, то они должны быть защищены от прямых ударов молнии отдельно стоящими молниеотводами или тросами, подвешенными на отдельных опорах с защитным углом не более 20°. Заземление отдельно стоящих молниеотводов и тросовых опор должно выполняться обособленными заземлителями, не имеющими соединения с заземляющими устройствами опор токопровода, или путем присоединения к заземляющему устройству РУ в точках, удаленных от места присоединения к нему заземляемых элементов токопровода на расстояние не менее 20 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние от отдельно стоящих молниеотводов (тросовых опор) до токоведущих или заземленных элементов токопровода по воздуху должно быть не менее 5 м. Расстояние в земле от обособленного заземлителя и подземной части молниеотвода до заземлителя и подземной части токопровода должно быть не менее 5 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.157. Если ПС промышленного предприятия присоединена открытыми токопроводами к РУ генераторного напряжения ТЭЦ, имеющей генераторы мощностью до 120 МВт, то защита токопроводов от прямых ударов молнии должна быть выполнена так, как указано в пункте 4.2.156 настоящих Правил для токопроводов, не входящих в зоны защиты молниеотводов РУ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри присоединении открытого токопровода к РУ генераторного напряжения через реактор перед реактором должен быть установлен комплект вентильных разрядников IV группы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля защиты генераторов от волн грозовых перенапряжений, набегающих по токопроводу, и от индуктированных перенапряжений должны быть установлены вентильные разрядники I группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия» и защитные конденсаторы, емкость которых на три фазы при номинальном напряжении генераторов должна составлять не менее: при напряжении 6 кВ — 0,8 мкФ, при 10 кВ — 0,5 мкФ и при 13,8 —20 кВ — 0,4 мкФ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащитные конденсаторы не требуется устанавливать, если суммарная емкость генераторов и кабельной сети на шинах генераторного напряжения имеет требуемое значение. При определении емкости кабельной сети в этом случае учитываются участки кабелей на длине до 750 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.158. Присоединение ВЛ к электродвигателям мощностью до 3 МВт, имеющим надежное резервирование, допускается при отсутствии защиты подходов от прямых ударов молнии. При этом требуется установка на подходе ВЛ двух комплектов трубчатых разрядников на расстояниях 150 и 250 м от шин подстанции (рис. 4.2.21, а). Сопротивление заземления разрядников должно быть не более 5 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа подходе ВЛ с железобетонными или металлическими опорами трубчатые разрядники не требуется устанавливать, если сопротивление заземления опор подхода ВЛ на длине не менее 250 м составляет не более 10 Ом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри наличии кабельной вставки любой длины непосредственно перед кабелем должен быть установлен вентильный разрядник IV группы по государственному стандарту «Разрядники вентильные переменного тока на номинальное напряжение от 3,8 до 600 кВ. Общие технические условия». Заземляющий зажим разрядника должен быть кратчайшим путем присоединен к металлическим оболочкам кабеля и к заземлителю (рис. 4.2.21, б). У электродвигателя должны быть установлены вентильные разрядники I группы и защитные емкости по 0,5 мкФ на фазу.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита от внутренних перенапряжений
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.159. В электрических сетях 6 — 35 кВ, в которых требуется компенсация емкостных токов однофазных замыканий на землю, следует выравнивать емкости фаз сети относительно земли размещением фаз линий и конденсаторов высокочастотной связи на разных фазах линий. Степень несимметрии емкостей по фазам относительно земли не должна превышать 0,75%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМеста установки дугогасящих заземляющих реакторов должны быть выбраны с учетом конфигурации сети, возможных делений сети на части, вероятных аварийных режимов, влияний на цепи автоблокировки железных дорог и на линии связи.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДугогасящие заземляющие реакторы не допускается подключать к трансформаторам:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) присоединенным к шинам через предохранители;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) имеющим соединение с сетью, емкостный ток которой компенсируется только по одной линии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМощность дугогасящих заземляющих реакторов выбирается по значению полного емкостного тока замыкания на землю сети с учетом ее развития в ближайшие 10 лет.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.160. В сетях 110 — 220 кВ, которые работают с заземленной нейтралью и имеют изоляцию, соответствующую требованиям государственного стандарта «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции», и повышенный уровень изоляции обмоток 220 кВ силовых трансформаторов (автотрансформаторов), применения специальных мер для ограничения внутренних перенапряжений не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбмотки 220 кВ трансформаторов (автотрансформаторов) с уровнем изоляции по государственному стандарту «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции», а также обмотки 500 кВ трансформаторов (автотрансформаторов) должны быть защищены от внутренних перенапряжений вентильными разрядниками серии РВМГ, устанавливаемыми в соответствии с требованиями пункта 4.2.151 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.161. В электрических сетях 3 — 35 кВ, в которых не применена компенсация емкостного тока однофазного замыкания на землю и отсутствуют генераторы и синхронные компенсаторы с непосредственным водяным охлаждением обмоток статора, а также в электрических схемах 3 — 35 кВ, которые могут отделяться от дугогасящих заземляющих реакторов и от указанных генераторов и синхронных компенсаторов при автоматических отключениях и при оперативных переключениях в процессе отыскания места замыкания на землю, ремонтов и профилактических испытаний электрооборудования, должны быть предусмотрены средства для предотвращения самопроизвольных смещений нейтрали: в цепь соединенной в разомкнутый треугольник вторичной обмотки трансформаторов напряжения 3 — 35 кВ, используемой для контроля изоляции, должен быть включен резистор сопротивлением 25 Ом, рассчитанный на длительное прохождение тока 4 А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ электрических схемах 3 — 35 кВ, которые могут отделяться от электрических сетей, имеющих компенсацию емкостного тока, и от генераторов и синхронных компенсаторов с непосредственным водяным охлаждением обмоток статора, в цепь соединенной в разомкнутый треугольник вторичной обмотки трансформатора напряжения, используемой для контроля изоляции, должны быть включены резистор сопротивлением 25 Ом и устройство, обеспечивающее возможность его отключения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКроме того, в схемах блоков генератор — трансформатор и синхронный компенсатор — трансформатор необходимо предусматривать второй такой же резистор, который автоматически шунтирует постоянно включенный резистор при возникновении феррорезонансного процесса.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ электрических сетях и схемах соединений 3 — 35 кВ, в которых не требуется измерения фазных напряжений относительно земли (контроль изоляции) или напряжения нулевой последовательности, рекомендуется применять трансформаторы напряжения, первичные обмотки которых не имеют соединения с землей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ электрических сетях и схемах соединений 3 — 35 кВ, в которых имеются дугогасящие реакторы или генераторы (синхронные компенсаторы) с непосредственным водяным охлаждением обмоток статора, защита от самопроизвольных смещений нейтрали не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.162. В сетях 500 кВ в зависимости от протяженности и количества линий, схемы сети, типа выключателей, мощности трансформаторов и других параметров следует предусматривать меры по ограничению длительных повышений напряжения и средства для защиты от коммутационных перенапряжений. Необходимость ограничения длительных повышений напряжения и коммутационных перенапряжений, требования к средствам защиты и оценка правильности их выбора устанавливаются на основе расчета перенапряжений. Допустимые для оборудования 500 кВ повышения напряжения должны устанавливаться в зависимости от длительности их воздействия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.163. Коммутационные перенапряжения в сетях 500 кВ должны быть ограничены до расчетной кратности, равной 2,5.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishС целью ограничения опасных для оборудования коммутационных перенапряжений следует применять на ВЛ комбинированные вентильные разрядники, электромагнитные трансформаторы напряжения или другие средства, а также сочетание их с мероприятиями по ограничению длительных повышений напряжения (установка шунтирующих реакторов, схемные мероприятия, системная автоматика). Средства защиты от перенапряжений оборудования 500 кВ следует выбирать на основе расчетов внутренних перенапряжений в электропередаче.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.164. Для РУ 220 — 500 кВ с воздушными выключателями следует предусматривать мероприятия по предотвращению феррорезонансных перенапряжений, возникающих при последовательных включениях трансформаторов напряжения и емкостных делителей напряжения выключателей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПневматическое хозяйство
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.165. Для снабжения воздухом электрических аппаратов (воздушных выключателей, пневматических приводов к масляным выключателям и разъединителям) РУ электрических станций и ПС должна предусматриваться установка сжатого воздуха, состоящая из стационарной компрессорной установки и воздухораспределительной сети. Выход из строя или вывод в ремонт любого элемента установки сжатого воздуха не должен нарушать нормальную работу установки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.166. Воздух, поступающий в аппараты, должен быть очищен от механических примесей и осушен. Относительная влажность осушенного воздуха должна удовлетворять требованиям конструкции аппаратов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.167. Получение в компрессорной установке осушенного воздуха осуществляется применением термодинамического способа осушки воздуха, для чего предусматриваются две ступени давления:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) компрессорное (повышенное) — для компрессоров и воздухосборников — аккумуляторов сжатого воздуха, выбираемое из условия обеспечения требуемой относительной влажности сжатого воздуха электроаппаратуры распределительного устройства;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) рабочее (номинальное) — для воздухораспределительной сети в соответствии с номинальным давлением воздуха электроаппаратуры распределительного устройства.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСистемы компрессорного и рабочего давлений должны связываться между собой перепускными клапанами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля снабжения сжатым воздухом с требуемой температурой точки росы выключателей допускается дополнительно применять физико-химический (адсорбционный) способ осушки воздуха. При этом число блоков очистки воздуха должно быть не менее двух.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.168. Производительность рабочих компрессоров должна быть выбрана такой, чтобы обеспечить:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. В установках с компрессорами давлением до 5 МПа:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) 0,5 ч непрерывной работы с двухчасовой паузой;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) восстановление давления в воздухосборниках компрессорного давления, сниженного на вентилирование воздушных выключателей и на утечки всей системы, за 2 ч, пока компрессоры не работают, — в течение 0,5 ч.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. В установках с компрессорами давлением 23 МПа:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) 1,5 ч непрерывной работы с двухчасовой паузой;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) восстановление давления в воздухосборниках (условия аналогичны.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри любом количестве рабочих компрессоров должен быть предусмотрен один резервный.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля питания воздухом выключателей ПС и РУ промышленных предприятий допускается использование заводской пневматической установки при условии обеспечения ею требований настоящей главы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ПС с одним масляным выключателем, имеющим пневмопривод, должен устанавливаться один компрессор (без резерва).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.169. Пополнение воздуха в резервуарах электроаппаратов в рабочем и аварийном режимах должно осуществляться за счет запаса воздуха в воздухосборниках компрессорного давления.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕмкость воздухосборников должна обеспечивать покрытие суммарного расхода воздуха (при неработающих компрессорах):
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) в рабочем режиме — на вентилирование воздушных выключателей и на утечки всей системы — за 2 ч, пока компрессоры не работают. При этом остаточное давление в воздухосборниках должно быть таким, чтобы обеспечивалась требуемая осушка воздуха в электроаппаратах;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна 25 — 30 % — в установках с компрессорами до 5 МПа;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна 80 % — в установках с компрессорами 23 МПа.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) в аварийном режиме — на восстановление давления в резервуарах воздушных выключателей (до наименьшего допустимого значения по условиям работы выключателей) при одновременном отключении наибольшего количества выключателей, возможного по режиму работы электроустановок с учетом действия защит и АПВ. При этом наименьшее давление сжатого воздуха в воздухосборниках должно быть выше наибольшего номинального давления сжатого воздуха в аппаратах:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна 25 — 30 % — в установках с компрессорами до 5 МПа;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна 80 % — в установках с компрессорами 23 МПа.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.170. В расчетах следует принимать, что начало аварийного режима с массовым отключением выключателей совпадает с моментом периодического включения в работу компрессорной установки (т. е. когда давление в воздухосборниках снизилось до пускового давления компрессора).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.171. Воздухосборники давлением до 5 МПа должны быть снабжены: предохранительным клапаном пружинного типа, указывающим манометром с трехходовым краном; спускным вентилем; отверстием с пробкой для выпуска воздуха при гидравлических испытаниях; лазом или люком (для осмотра и чистки); штуцерами с фланцами для присоединения воздухопроводов; поддерживающими опорами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДолжен быть предусмотрен электрический подогрев спускного вентиля воздухосборника, включаемый вручную перед спуском конденсата на время таяния льда.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля обеспечения более высокой степени осушки сжатого воздуха следует предусматривать последовательное соединение воздухосборников (не менее трех).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.172. Воздухосборники давлением 23 МПа должны иметь на каждую группу из трех баллонов указывающий манометр с трехходовым краном, предохранительный клапан и конденсатосборник с автоматической продувкой. Нижняя часть воздухосборников должна размещаться в специальной теплоизоляционной камере, имеющей автоматический электрообогрев.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.173. Между конечным водомаслоотделителем в компрессорной установке и воздухосборниками должны устанавливаться обратные клапаны.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.174. Перепускные клапаны должны поддерживать в воздухопроводной распределительный сети и в резервуарах воздушных выключателей давление в заданных заводами пределах, обеспечивающее номинальную отключающую способность и надежную работу выключателей в режиме неуспешного АПВ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПропускная способность перепускных клапанов и воздухопроводов распределительной сети должна обеспечивать за время не более 3 мин. восстановление давления воздуха (до наименьшего допустимого значения по условиям работы выключателей) в резервуарах выключателей, которые могут отключаться одновременно в цикле неуспешного АПВ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПерепускной клапан в нормальном режиме, как правило, должен обеспечивать непрерывный перепуск небольшого количества воздуха для покрытия расхода на утечки и вентилирование в системе после клапана.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.175. Для каждого значения номинального давления электроаппаратов РУ должна выполняться своя воздухораспределительная сеть, питающаяся не менее чем двумя перепускными клапанами от компрессорной установки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.176. Перепускные клапаны должны выполняться с электромагнитным управлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУправление автоматикой включения и отключения перепускными клапанами должно осуществляться, независимо от режима работы компрессоров. Управление электромагнитными приводами перепускных клапанов должна осуществляться контактными манометрами, устанавливаемыми в шкафу манометров наружной установки в сети рабочего давления у ближайшего по ходу воздуха выключателя к компрессорной установке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.177. Компрессорная установка должна быть полностью автоматизирована и должна работать без постоянного дежурства персонала.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКомпрессорная установка должна быть оборудована автоматическим управлением, поддерживающим давление в воздухосборниках и в резервуарах выключателей в установленных пределах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСхема автоматического управления компрессорной установки должна предусматривать автоматический запуск и останов рабочих и резервных компрессоров, автоматическую продувку (спуск влаги и масла) водомаслоотделителей, автоматическое управление перепускными клапанами и защиту компрессорных агрегатов при повреждениях и неполадках.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка сжатого воздуха должна быть оборудована сигнализацией, действующей при нарушениях нормальной ее работы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.178. Устройство автоматизированных компрессорных установок с машинами производительностью до 5 м3/мин. в РУ регламентируется требованием правил устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов Государственной инспекции «Саноатконтехназорат».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.179. Воздухосборники должны удовлетворять требованиям правил устройства и безопасной эксплуатации сосудов, работающих под давлением Государственной инспекции «Саноатконтехназорат».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.180. Воздухосборники должны устанавливаться на открытом воздухе на расстоянии 0,7 — 1 м от стены компрессорной, желательно с теневой стороны. Специальный навес над ними (для защиты от солнечных лучей) не требуется. Должна предусматриваться возможность монтажа и демонтажа любого воздухосборника без нарушения нормальной эксплуатации остальных. Допускается установка воздухосборников в отдельном помещении того здания, в котором размещается ЗРУ с воздушными выключателями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.181. Забор воздуха компрессорами должен осуществляться из компрессорного помещения через фильтры, расположенные на компрессоре.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.182. Спускные клапаны водомаслоотделителей компрессора присоединяются к системе дренажа, выводимой наружу в специально предусмотренный для этого приямок. Дренажная труба должна иметь достаточные наклон и диаметр, чтобы исключить возможность ее засорения и повышения давления в водомаслоотделителях компрессоров при одновременной работе всех спускных клапанов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.183. В помещении компрессорной установки должны быть предусмотрены ремонтная площадка и грузоподъемное устройство для производства монтажных и ремонтных работ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.184. В помещении компрессорной установки должно быть обеспечено поддержание в зимнее время температуры не ниже плюс 10 °С, а в летнее время — не выше плюс 35 °С. Помещение компрессорной установки должно быть оборудовано электрическим отоплением и вытяжной механической вентиляцией, рассчитанной на удаление избытков теплоты. Охлаждение компрессоров должно быть воздушным с охладителями после каждой ступени сжатия.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.185. Компрессорный агрегат должен устанавливаться на фундаментах, не связанных со стенами здания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.186. Пол в помещении компрессорной установки должен быть покрыт метлахской плиткой или равноценным материалом; стены должны быть оштукатурены, и иметь панели, окрашенные масляной краской до высоты не менее 1,5 м от пола.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.187. Двери помещения компрессорной установки должны открываться наружу; замки дверей должны быть самоизолирующимится, а двери должны открываться изнутри без ключа с помощью рукоятки; окна должны открываться наружу и должны быть оборудованы фрамугами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.188. Воздухопроводная распределительная сеть должна, как правило, выполняться кольцевой, разделенной на участки при помощи запорных вентилей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПитание воздухопроводной сети должно осуществляться двумя магистралями от компрессорной установки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.189. Для защиты распределительной сети в ней должны быть установлены предохранительные клапаны, срабатывающие при превышении давления в сети до 1,1 номинального. Предохранительные клапаны следует устанавливать в обеих нитках питающей магистрали воздухораспределительной сети возле шкафа манометров, указанных в пункте 4.2.176 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.190. Линейные водоотделители устанавливаются вне помещений компрессорной установки в обеих нитках питающей магистрали воздухораспределительной сети. Линейный водоотделитель должен иметь спускной вентиль и штуцер с фланцами для присоединения, подводящего и отводящего воздухопроводов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.191. Воздухопроводы и арматура распределительной сети должны быть доступны для обслуживания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.192. Прокладка воздухопроводов распределительной сети может выполняться открыто по конструкции и стойкам под оборудование в кабельных туннелях, каналах и лотках совместно с кабелями, а в закрытых помещениях — также по стенам и потолкам.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.193. Воздухопроводы следует прокладывать с уклоном 0,3% с установкой в нижних точках спускных вентилей для продувки сети. Ответвления к аппаратам следует прокладывать с уклоном 0,3% в направлении главной магистрали.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.194. Для компенсации температурных деформаций в воздухопроводной распределительной сети должны быть предусмотрены компенсаторы, выполняемые из труб того же диаметра, что и магистральный воздухопровод.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.195. Воздухопроводы компрессорной установки, распределительной сети и ответвления к шкафам управления должны выполняться из стальных бесшовных труб, причем на давление 23 МПа — из нержавеющей стали, воздухопроводы от шкафов управления к резервуарам воздушных выключателей — из медных труб. Воздухопроводы между шкафами и пневматическими приводами разъединителей следует выполнять из стальных труб. Радиус изгиба стальных воздухопроводов должен быть не менее четырехкратного наружного диаметра трубы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВоздухопроводы компрессорного давления, расположенные вне помещения компрессорной установки до воздухосборников и в пределах стены, через которую они проходят, должны быть покрыты теплоизоляцией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.196. Стальные воздухопроводы должны быть соединены сваркой встык; соединения с арматурой — фланцевые.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля труб с внутренним диаметром 6 — 8 мм допускаются фланцевые соединения или соединения при помощи ниппелей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.197. Внутренние детали запорных вентилей, обратных и предохранительных клапанов, устанавливаемых после фильтров выключателей, должны быть стойкими к воздействию коррозии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.198. Внутренние поверхности воздухосборников и линейных водоотделителей должны быть очищены от ржавчины и грязи и должны иметь антикоррозийное покрытие.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.199. Наружные поверхности воздухосборников и линейных водоотделителей, устанавливаемых на открытом воздухе, должны быть окрашены устойчивой краской светлого тона.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.200. Запорный вентиль, фильтр, обратный клапан и манометр в ответвлении к воздушному выключателю должны размещаться в специальном распределительном шкафу (поставляемом с выключателем) и должны быть снабжены электроподогревом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.201. Все элементы установки сжатого воздуха должны быть доступны для разборки и чистки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМасляное хозяйство
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.202. Для обслуживания маслонаполненного оборудования ПС на предприятиях сетевых районов энергосистемы должны быть предусмотрены централизованные масляные хозяйства, оборудованные резервуарами для хранения и переработки масла, насосами, установками для очистки и регенерации масел, передвижными маслоочистительными и дегазационными установками, емкостями для транспортировки масла. Местоположение и объем централизованных масляных хозяйств определяются проектом организации эксплуатации энергосистемы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.203. На электростанциях, на ПС 500 кВ независимо от мощности установленных трансформаторов, следует предусматривать масляные хозяйства с оборудованием для обработки масла
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСклады масла таких маслохозяйств должны иметь:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) на тепловых электростанциях — по 4 резервуара турбинного и изоляционного масла;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) на гидроэлектростанциях — по 3 резервуара турбинного и изоляционного масла;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв) на ПС — 3 резервуара изоляционного масла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбъем каждого резервуара должен быть не менее:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля турбинного масла — объема масляной системы одного агрегата и доливки масла в размере 45 — дневной потребности всех агрегатов для тепловых электростанций и 10% объема агрегата для гидроэлектростанций;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishдля изоляционного масла — объема одного наиболее крупного трансформатора с запасом 10%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ зависимости от оснащенности энергосистемы передвижными установками по обработке масла и от транспортных связей между ПС и централизованным маслохозяйством энергосистемы мастерская маслохозяйства может оснащаться не всеми стационарными установками по обработке масла или совсем не сооружаться. В последнем случае необходимо предусматривать аппаратную маслохозяйства с коллектором для присоединения передвижных маслообрабатывающих установок изоляционного масла.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.204. На ПС 110 кВ и выше с баковыми масляными выключателями 110 кВ и выше должен сооружаться открытый склад масла из двух стационарных резервуаров изоляционного масла. Объем каждого резервуара должен быть не менее объема масла трех баков наибольшего выключателя с запасом на доливку не менее 1% всего количества масла, залитого в аппараты и трансформаторы ПС.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСклады масла на ПС с баковыми масляными выключателями не следует сооружать:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) при хороших транспортных связях между ПС и централизованным маслохозяйством энергосистемы;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) при количестве масляных выключателей на ПС не более двух;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв) на ПС глубокого ввода, расположенных в черте города.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.205. На ПС с синхронными компенсаторами должны сооружаться два стационарных резервуара турбинного масла вне зависимости от количества и объема резервуаров изоляционного масла. Системы турбинного и изоляционного масла должны быть независимыми.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбъем каждого резервуара должен быть не менее 110% объема масляной системы наибольшего синхронного компенсатора, устанавливаемого на данной ПС.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.206. На остальных ПС, кроме оговоренных в пунктах 4.2.203 и 4.2.204 настоящих Правил, маслохозяйство и маслосклады не должны сооружаться. Доставка на них сухого масла осуществляется в передвижных резервуарах или автоцистернах с централизованных масляных хозяйств сетевых районов энергосистемы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.207. Стационарные маслопроводы к масляным выключателям и трансформаторам всех напряжений не должны прокладываться. Слив и заливка масла должны выполняться с использованием инвентарных маслопроводов и резервуаров (автоцистерн).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтационарные маслопроводы на электростанциях и ПС 500 кВ следует прокладывать от мастерской или аппаратной маслохозяйства к помещению для ремонта трансформаторов (к трансформаторной башне на ПС или к монтажной площадке машинного зала на электростанциях) и к складу масла, а также к месту слива масла из цистерн.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтационарные маслопроводы следует выполнять из стальных труб, соединяемых сваркой (кроме стыков с арматурой).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.208. Проектирование собственного масляного хозяйства ПС промышленных предприятий должно производиться с требованиями настоящего раздела и инструкцией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.209. Резервуары для хранения масла должны быть оборудованы воздухоосушительными фильтрами, указателем уровня масла, пробно-спускным краном на сливном патрубке.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.210. Расстояния от стенок резервуаров открытых складов масла должны быть не менее:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) до зданий и сооружений электростанций и ПС (в том числе до трансформаторной мастерской): для складов общим объемом до 100 т масла — 12 м; для складов более 100 т —18 м;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) до жилых и общественных зданий — на 25% больше расстояний, указанных в подпункте «а» настоящего пункта Правил;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishв) до аппаратной маслохозяйства — 8 м;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishг) до складов баллонов водорода — 20 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка силовых трансформаторов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.211. Требования пунктов 4.2.212 — 4.2.263 настоящих Правил распространяются на стационарную установку в помещениях и на открытом воздухе силовых и регулировочных трансформаторов (автотрансформаторов) и масляных реакторов (в том числе дугогасящих заземляющих) с высшим напряжением 3 кВ и выше и не распространяются на электроустановки специального назначения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТрансформаторы, автотрансформаторы и реакторы, перечисленные в настоящем параграфе, поименованы в пунктах 4.2.212 — 4.2.263 настоящих Правил термином «трансформаторы».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка вспомогательного оборудования трансформаторов (электродвигателей системы охлаждения, контрольно-измерительной аппаратуры, устройств управления) должна отвечать требованиям соответствующих глав настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования пунктов 4.2.221, 4.2.226 и 4.2.227 настоящих Правил не относятся к установке трансформаторов, входящих в КТП с высшим напряжением 10 кВ и ниже.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.212. В регионах с холодным климатом, с повышенной сейсмичностью должны применяться трансформаторы соответствующего исполнения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.213. Выбор параметров трансформаторов должен производиться в соответствии с режимами их работы. При этом должны быть учтены как длительные нагрузочные режимы, так и кратковременные и толчковые нагрузки, а также возможные в эксплуатации длительные перегрузки. Это требование относится ко всем обмоткам многообмоточных трансформаторов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.214. Трансформаторы должны быть установлены так, чтобы были обеспечены удобные и безопасные условия для наблюдения за уровнем масла в маслоуказателях без снятия напряжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля наблюдения за уровнем масла в маслоуказателях должно быть предусмотрено освещение маслоуказателей в темное время суток, если общее освещение недостаточно.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.215. К газовым реле трансформаторов должен быть обеспечен безопасный доступ для наблюдения и отбора проб газа с разгрузкой и отключением трансформатора. Для этого трансформаторы, имеющие высоту от уровня головки рельса до крышки бака 3 м и более, должны снабжаться стационарной лестницей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.216. На крышках и баках трансформаторов допускается установка вентильных разрядников не выше 35 кВ, соответствующих требованиям действующего государственного стандарта для разрядников, устанавливаемых на крышке трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.217. Для трансформаторов, имеющих катки, в фундаментах должны быть предусмотрены направляющие. Для закрепления трансформатора на направляющих должны быть предусмотрены упоры, устанавливаемые с обеих сторон трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТрансформаторы массой до 2 т, не снабженные катками, допускается устанавливать непосредственно на фундаменте.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСейсмостойкие трансформаторы устанавливаются непосредственно на фундамент с креплением их к закладным элементам фундамента для предотвращения их смещений в горизонтальном и вертикальном направлениях.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа фундаментах трансформаторов должны быть предусмотрены места для установки домкратов, применяемых для создания уклона трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.218. Уклон масляного трансформатора, необходимый для обеспечения поступления газа к газовому реле (если он не предусмотрен конструкцией бака трансформатора), должен создаваться путем установки подкладок под катки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.219. Трансформаторы должны устанавливаться так, чтобы отверстие выхлопной трубы не было направлено на близко установленное оборудование. Для выполнения этого требования допускается установка заградительного щита против отверстия трубы, между трансформатором и оборудованием.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.220. Вдоль путей перекатки, а также у фундаментов трансформаторов массой более 20 т должны быть предусмотрены анкеры, позволяющие закреплять за них лебедки, направляющие блоки, полиспасты, используемые при перекатке трансформаторов в обоих направлениях на собственных катках. В местах изменения направления движения должны быть предусмотрены площадки для установки домкратов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.221. Расстояние в свету, между открыто установленными трансформаторами должно быть не менее 1,25 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУказанное расстояние принимается до наиболее выступающих частей трансформаторов, расположенных на высоте менее 1,9 м от поверхности земли.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри единичной мощности открыто установленных трансформаторов 110 кВ и выше (как трехфазных, так и однофазных) 63 МВА и более между ними или между ними и трансформаторами любой мощности (включая регулировочные, собственных нужд и др.) должны быть, установлены разделительные перегородки, если расстояние в свету между трансформаторами принято менее 15 м для свободно стоящих трансформаторов и менее 25 м для трансформаторов, установленных вдоль наружных стен зданий электростанций на расстоянии от стен менее 40 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазделительные перегородки должны иметь предел огнестойкости не менее 1,5 ч, ширину не менее ширины маслоприемника (гравийной подсыпки) и высоту не менее высоты вводов высшего напряжения. Перегородки должны устанавливаться за пределами маслоприемника. Расстояние в свету между трансформатором и перегородкой должно быть не менее 1,5 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли трансформаторы собственных нужд или регулировочные установлены с силовым трансформатором, оборудованным автоматическим стационарным устройством пожаротушения, и присоединены в зоне действия защиты от внутренних повреждений силового трансформатора, то допускается вместо разделительной перегородки выполнять автоматическую стационарную установку пожаротушения трансформатора собственных нужд или регулировочного, объединенную с установкой пожаротушения силового трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.222. Последовательные регулировочные трансформаторы должны устанавливаться в непосредственной близости от регулируемых трансформаторов. Следует предусматривать возможность их перекатки по общему пути.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.223. Трансформаторы 500 кВ независимо от их мощности, а также 220 кВ мощностью 200 МВА и более должны оборудоваться стационарными автоматическими установками пожаротушения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.224. Автоматический пуск установки пожаротушения должен дублироваться дистанционным пуском со щита управления и ручным пуском. Устройства ручного пуска должны располагаться в месте, не подверженном действию огня.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВключение установки пожаротушения трехфазной группы трансформаторов должно производиться только на поврежденные фазы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.225. Каждый масляный трансформатор, размещаемый внутри помещений, следует устанавливать в отдельной камере (исключение — см. пункт 4.2.84 настоящих Правил), расположенной в первом этаже и изолированной от других помещений здания. Допускается установка масляных трансформаторов на втором этаже, а также ниже уровня пола первого этажа на 1 м в незатопляемых зонах при условии обеспечения возможности транспортирования трансформаторов наружу и удаления масла в аварийных случаях в соответствии с требованиями, приведенными в пункте 4.2.90, подпункте 2 настоящих Правил, как для трансформаторов с массой масла более 600 кг.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случаях необходимости установки трансформаторов внутри помещений выше второго этажа или ниже уровня пола первого этажа более чем на 1 м они должны быть с негорючим заполнением или сухими в зависимости от условий окружающей среды и технологии производства. При размещении трансформаторов внутри помещений следует руководствоваться также пунктом 4.2.69 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДопускается установка в одной обшей камере двух масляных трансформаторов мощностью не более 1 МВ-А каждый, имеющих общее назначение, управление и защиту и рассматриваемых как один агрегат.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСухие трансформаторы или имеющие негорючее заполнение могут устанавливаться в общей камере в количестве до 6 шт., если это не вызывает усложнения в эксплуатации при проведении ремонта.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.226. Для трансформаторов, устанавливаемых внутри помещений, расстояния в свету от наиболее выступающих частей трансформаторов, расположенных на высоте менее 1,9 м от пола, должны быть не менее:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishа) до задней и боковых стен — 0,3 м для трансформаторов мощностью до 0,4 МВ-А и 0.6 м для трансформаторов большей мощности;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishб) со стороны входа: до полотна двери или выступающих частей стены 0,6 м для трансформаторов мощностью до 0,4 МВ-А, 0,8 м для трансформаторов более 0,4 до 1,6 MB А и 1 м для трансформаторов мощностью более 1,6 MB А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.227. Пол камер масляных трансформаторов должен иметь уклон 2% в сторону маслоприемника.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.228. Двери (ворота) камер трансформаторов должны быть выполнены в соответствии с пунктом 4.2.82 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНепосредственно за дверью камеры допускается устанавливать на высоте 1,2 м барьер (для осмотра трансформатора с порога, без захода в камеру).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.229. В камерах трансформаторов могут устанавливаться относящиеся к ним разъединители, предохранители и выключатели нагрузки, разрядники и дугогасящие заземляющие реакторы, а также оборудование системы охлаждения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.230. Каждая камера масляных трансформаторов должна иметь отдельный выход наружу или в смежное помещение с несгораемым полом, стенами и перекрытием, не содержащее огнеопасных и взрывоопасных предметов, аппаратов и производств.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКамеры, из которых трансформаторы выкатываются в цех, должны соответствовать требованиям, приведенным в пунктах 4.2.94, 4.2.102, 4.2.104 и 4.2.109 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.231. Расстояние по горизонтали от дверного проема трансформаторной камеры встроенной или пристроенной ПС до проема ближайшего окна или двери помещения должно быть не менее 1 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВыкатка трансформаторов мощностью более 0,1 МВ-А из камер во внутренние проезды шириной менее 5 м между зданиями не допускается. Это требование не распространяется на камеры, выходящие в проходы и проезды внутри производственных помещений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.232. Вентиляционная система камер трансформаторов должна обеспечивать отвод выделяемой ими теплоты (см. пункт 4.2.91 настоящих Правил) и не должна быть связана с другими вентиляционными системами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтенки вентиляционных каналов и шахт должны быть выполнены из несгораемых материалов и должны иметь предел огнестойкости не менее 0,75 ч.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВентиляционные шахты и проемы должны быть расположены таким образом, чтобы в случае образования или попадания в них влаги она не могла стекать на трансформаторы, либо должны быть применены меры для защиты трансформатора от попадания влаги из шахты.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВентиляционные проемы должны быть закрыты сетками с размером ячейки 1 х 1 см и защищены от попадания через них дождя и снега.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.233. Вытяжные шахты камер трансформаторов, пристроенных к зданиям с несгораемыми стенами, но имеющим кровлю из сгораемого материала, должны быть отнесены от стен здания не менее чем на 1,5 м, или же конструкции кровли из сгораемого материала должны быть защищены парапетом из несгораемого материала высотой не менее 0,6 м. Вывод шахт выше кровли здания в этом случае необязателен.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОтверстия вытяжных шахт не должны располагаться против оконных проемов зданий. При устройстве выходных вентиляционных отверстий непосредственно в стене камеры они не должны располагаться под выступающими элементами кровли из сгораемого материала или под проемами в стене здания, к которому камера примыкает.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли над дверью или выходным вентиляционным отверстием камеры трансформатора имеется окно, то под окном следует устраивать козырек из несгораемого материала с вылетом не менее 0,7 м. Длина козырька должна быть больше ширины окна не менее чем на 0,8 м в каждую сторону.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.234. Трансформаторы с принудительной системой охлаждения должны быть снабжены устройствами для автоматического пуска и останова устройства системы охлаждения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishАвтоматический пуск должен осуществляться в зависимости от температуры верхних слоев масла или температуры обмотки и независимо от этого по току нагрузки трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.235. При применении выносных охладительных устройств или устройств охлаждения системы ДЦ они должны размещаться так, чтобы не препятствовать выкатке трансформатора с фундамента и допускать проведение их ремонта при работающем трансформаторе. Поток воздуха от вентиляторов дутья не должен быть направлен на бак трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.236. Расположение задвижек или затворов охладительных устройств должно обеспечивать удобный доступ к ним, возможность отсоединения трансформатора от системы охлаждения или отдельного охладителя от системы и выкатки трансформатора без слива масла из охладителей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.237. Охладительные колонки, адсорберы и другое оборудование, устанавливаемое в системе охлаждения Ц должны располагаться в помещении, температура в котором не снижается ниже плюс 5° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри этом должна быть обеспечена возможность замены адсорбента на месте.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ необходимых случаях должно быть предусмотрено отопление.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.238. Внешние маслопроводы систем охлаждения ДЦ и Ц должны выполняться из нержавеющей стали или материалов, устойчивых против коррозии.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасположение маслопроводов около трансформатора не должно затруднять обслуживание трансформатора и охладителей и должно обеспечивать минимальную работу при выкатке трансформатора. При необходимости должны быть предусмотрены площадки и лестницы, обеспечивающие удобный доступ к задвижкам и вентиляторам дутья.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.239. Для контроля работы маслонасосов системы ДЦ и Ц и водяных насосов у каждого насоса должен быть предусмотрен манометр. При наличии сетчатых фильтров манометры должны устанавливаться на входе масла в фильтр и выходе из фильтра.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.240. При выносной системе охлаждения, состоящей из отдельных охладителей, все размещаемые в один ряд одиночные или сдвоенные охладители должны устанавливаться на общий фундамент.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГрупповые охладительные установки могут размещаться как непосредственно на фундаменте, так и на рельсах, уложенных на фундамент, если предусматривается выкатка этих установок на своих катках.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.241. Шкафы управления электродвигателями систем охлаждения ДЦ, Д и Ц должны устанавливаться за пределами маслоприемника. Навешивание шкафа управления на бак трансформатора допускается, если шкаф и устанавливаемое в нем оборудование рассчитаны на работу в условиях вибрации, создаваемой трансформатором.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.242. Трансформаторы с принудительной системой охлаждения должны быть снабжены сигнализацией о прекращении циркуляции масла, охлаждающей воды или останове вентиляторов дутья, а также об автоматическом включении резервного охладителя или резервного источника питания.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.243. Для шкафов приводов устройств регулирования напряжения под нагрузкой должен быть предусмотрен электрический подогрев с автоматическим управлением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.244. Адсорберы, предназначенные для очистки масла в трансформаторах и устанавливаемые в системе охлаждения Ц, должны размещаться в помещении, причем должна быть обеспечена возможность замены адсорбента на месте.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.245. Эластичные резервуары азотной защиты масла трансформатора должны быть защищены от солнечного излучения и от воздействия температуры ниже минус 35° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.246. Для ремонта без разборки активной части трансформаторов до 220 кВ при массе кожуха или выемной части не более 25 т должны быть предусмотрены совмещенные порталы либо должна быть обеспечена возможность подъема кожуха или активной части трансформатора передвижными кранами или инвентарными устройствами. При этом должна быть обеспечена возможность откатки кожуха или активной части и установки инвентарного устройства (шатра) для закрытия активной части.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.247. Стационарные устройства для ремонта трансформаторов без разборки активной части (башни, оборудованные мостовыми кранами) должны предусматриваться:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна ПС 500 кВ;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishна ОРУ электростанций при установке на них трансформаторов, если трансформаторы невозможно доставить на монтажную площадку гидроэлектростанции или ремонтную площадку машинного зала тепловой электростанции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.248. При наличии на ПС до 220 кВ трансформаторов без съемного кожуха с массой выемной активной части более 25 т для ремонта должны быть предусмотрены стационарные или инвентарные грузоподъемные устройства, связанные с фундаментом трансформатора железнодорожным путем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.249. При открытой установке трансформаторов вдоль машинного зала электростанции должна быть обеспечена возможность перекатки трансформатора к месту ремонта без разборки трансформатора, снятия вводов и разборки поддерживающих конструкций токопроводов, порталов, шинных мостов и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.250. Для демонтажа и монтажа узлов трансформатора и системы охлаждения должен быть обеспечен подъезд автокранов соответствующей грузоподъемности и длины стрелы или должны быть предусмотрены другие способы механизации монтажных работ на месте установки трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.2.251. Грузоподъемность крана в трансформаторной башне должна быть рассчитана на массу кожуха трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава 4.3. Преобразовательные подстанции и установки
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбласть применения, определения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.1. Настоящая глава Правил распространяется на стационарные преобразовательные ПС и установки с полупроводниковыми преобразовательными агрегатами мощностью 100 кВт и более в единице, предназначенные для питания промышленных потребителей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПравила не распространяются на тяговые ПС электрифицированных железных дорог и на специальные преобразовательные установки, например для газоочистки, лабораторий и т. п.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.2. Преобразовательные ПС и установки должны удовлетворять требованиям других глав в той мере, в какой они не изменены настоящей Главой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.3. Класс напряжения отдельных элементов преобразовательного агрегата, в соответствии с которым устанавливаются допустимые наименьшие расстояния между частями, находящимися под напряжением, от этих частей до земли, ограждений, а также ширина проходов, необходимость устройства блокировок дверей определяются:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) для трансформаторов, автотрансформаторов, реакторов — по наибольшему действующему значению напряжения между каждыми двумя выводами, а также между каждым выводом и заземленными деталями этих аппаратов;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) для полупроводникового преобразователя — по наибольшему действующему значению напряжения между каждыми двумя выводами на стороне переменного тока.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.4. Класс напряжения комплектного устройства, состоящего из преобразователя, трансформатора, реакторов и т. п. и смонтированного в общем корпусе, определяется наибольшими значениями напряжений, указанных в подпунктах 1 и 2 настоящего пункта Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбщие требования
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.5. На преобразовательных ПС и установках, предназначенных для питания промышленных потребителей, должны применяться полупроводниковые преобразователи.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.6. На преобразовательных ПС и установках должны быть предусмотрены меры по ограничению:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishвлияния ПС (установки) на качество электрической энергии в питающей сети до значений, оговоренных в государственном стандарте «Электрическая энергия. Требования к качеству электрической энергии в электрических сетях общего назначения»;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрадиопомех, создаваемых ПС (установкой), до значений, оговоренных в нормах допускаемых индустриальных радиопомех.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.7. На преобразовательных ПС и установках следует предусматривать устройства для компенсации реактивной мощности в объеме, определяемом технико-экономическим расчетом.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.8. Степень резервирования питания собственных нужд преобразовательных ПС и установок должна соответствовать степени резервирования питания преобразовательных агрегатов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.9. Преобразовательные ПС и установки должны быть оборудованы телефонной связью, а также пожарной сигнализацией и другими видами сигнализации, которые требуются по условиям их работы.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.10. Преобразовательные ПС и установки должны быть оборудованы устройствами для продувки электрооборудования сухим, очищенным от пыли и свободным от масла сжатым воздухом давлением не более 0,2 МПа от передвижного компрессора или от сети сжатого воздуха, а также промышленными передвижными пылесосами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.11. Для монтажа, разборки и сборки преобразователей и другого оборудования следует, как правило, предусматривать инвентарные (применяемые стационарно или передвижные) подъемно-транспортные устройства.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.12. На преобразовательных ПС и установках должны быть предусмотрены пункты питания для переносных электроинструментов, машин для уборки помещений и переносных светильников. Для питания переносных светильников следует применять напряжение не выше 42 В.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита преобразовательных агрегатов
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.13. Трансформатор преобразовательного агрегата в зависимости от типовой мощности и первичного напряжения должен быть оборудован следующими устройствами защиты:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Максимальной токовой защитой мгновенного действия от многофазных замыканий в обмотках и на выводах трансформатора и, если это возможно, от КЗ в преобразователе, действующей на отключение.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗащита должна быть отстроена по току срабатывания от толчков тока намагничивания при включении ненагруженного трансформатора и от возможных толчков тока нагрузки; защита, как правило, должна быть селективной по отношению к автоматическим выключателям на стороне выпрямленного напряжения и к предохранителям полупроводниковых преобразователей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДолжно быть обеспечено срабатывание защиты при всех предусмотренных значениях вторичного напряжения трансформатора для возможных значений коэффициента трансформации.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ установках с первичным напряжением выше 1 кВ максимальная токовая защита, как правило, должна выполняться двухфазной в трехрелейном исполнении.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ установках с первичным напряжением до 1 кВ защиту трансформатора следует выполнять автоматическим выключателем, имеющим максимальные токовые расцепители в двух фазах при изолированной нейтрали и в трех фазах при глухозаземленной нейтрали сети первичного напряжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Газовой защитой от внутренних повреждений и понижения уровня масла в трансформаторе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГазовая защита должна устанавливаться на трансформаторах мощностью 1 МВ-А и более, а для внутрицеховых преобразовательных ПС и установок — на трансформаторах мощностью 0,4 МВ-А и более. Газовая защита должна действовать на сигнал при слабых газообразованиях и понижении уровня масла и на отключение при интенсивном газообразовании.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ зависимости от наличия персонала или сроков его прибытия после появления сигнала, а также от конструкции газового реле может предусматриваться действие защиты на отключение при дальнейшем понижении уровня масла. Для защиты от понижения уровня масла может быть применено отдельное реле уровня в расширителе трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Защитой от повышения давления (реле давления) герметичных трансформаторов с действием ее на сигнал для трансформаторов мощностью до 0,63 МВ А и с действием на отключение для трансформаторов мощностью более 0,63 МВ А.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Защитой от перенапряжений на стороне вторичного напряжения трансформатора при выпрямленном напряжении 600 В и выше.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Пробивным предохранителем, установленным в нейтрали или фазе на стороне низшего напряжения трансформатора, при вторичном напряжении до 1 кВ.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстройства защиты с действием на отключение должны действовать на выключатель, установленный на стороне первичного напряжения трансформатора, и при необходимости на автоматический выключатель на стороне выпрямленного тока преобразовательного агрегата.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.14. Полупроводниковый преобразователь в зависимости от мощности, значения выпрямленного напряжения, типа, назначения и режима работы дополнительно к защите по пункту 4.3.13 настоящих Правил должен быть оборудован:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Быстродействующими предохранителями в каждой параллельной ветви для защиты отдельных или нескольких последовательно соединенных вентилей. При перегорании двух и более предохранителей должно производиться автоматическое отключение преобразовательного агрегата. Следует предусматривать сигнализацию, реагирующую на перегорание предохранителей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Быстродействующим неполяризованным автоматическим выключателем в одном полюсе на стороне выпрямленного напряжения для защиты от междуполюсных замыканий за преобразователем и для защиты от опрокидывания инвертора в реверсивных преобразовательных агрегатах при работе по схеме блок — преобразователь - потребитель.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКоличество автоматических выключателей, необходимых для защиты преобразователя, определяется, кроме того, схемой силовых цепей преобразователя и потребителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Защитой снятия импульсов управления или сдвига импульсов управления в сторону увеличения угла регулирования тиристорных преобразователей для предотвращения сверхтоков.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Быстродействующим неполяризованным автоматическим выключателем в одном полюсе при работе одного или параллельной работе нескольких полупроводниковых преобразователей на общие сборные шины.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Защитой от внутренних и внешних перенапряжений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.15. Преобразовательный агрегат должен быть оборудован устройствами защиты, контроля и сигнализации, действующими при следующих ненормальных режимах работы:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Превышение допустимой температуры масла или негорючей жидкости трансформатора.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Превышение допустимой температуры воды, охлаждающей полупроводниковый преобразователь.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Перегорание предохранителя в силовой цепи полупроводникового вентиля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Прекращение действия воздушного или водяного охлаждения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Длительная перегрузка преобразовательного агрегата.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Отсутствие управляющих импульсов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Повреждение (снижение уровня) изоляции установки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Нарушение работы в других устройствах собственных нужд преобразовательного агрегата, препятствующих его нормальной работе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.16. На преобразовательных ПС (установках) с дежурством персонала или при контроле их работы диспетчером устройства защиты, контроля и сигнализации, указанные в пункте 4.3.15, подпунктах 1—5, 7 и 8 настоящих Правил, должны действовать на сигнал, а указанные в пункте 4.3.15, подпункте 6 настоящих Правил, — на отключение преобразовательного агрегата.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа преобразовательных ПС (установках) без дежурства персонала и без передачи сигналов на диспетчерский пункт устройства защиты, контроля и сигнализации, перечисленные в пункте 4.3.15 настоящих Правил, должны действовать на отключение преобразовательного агрегата.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ отдельных случаях, исходя из местных условий, допускается действие устройств, указанных в пункте 4.3.15, подпункте 1 настоящих Правил, на сигнал.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРазмещение оборудования, защитные мероприятия
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.17. Трансформатор, регулировочный автотрансформатор, уравнительные реакторы, анодные делители и фильтровые реакторы, относящиеся к одному преобразовательному агрегату, могут устанавливаться в общей камере.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishУстановка маслонаполненного оборудования должна производиться в соответствии с требованиями главы 5.1. На КПП и установки распространяются также требования, указанные в пунктах 4.2.100, 4.2.101 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.18. Полупроводниковые преобразователи допускается устанавливать совместно с другим оборудованием электротехнических или производственных помещений, если этому не препятствуют условия окружающей среды (сильные магнитные поля, температура, влажность, запыленность и т. п.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.19. В производственных помещениях полупроводниковые преобразователи следует устанавливать в шкафах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.20. Двери шкафов преобразователей при выпрямленном напряжении выше 1 кВ вне зависимости от места установки шкафов (электротехническое или производственное помещение) должны быть снабжены блокировкой, отключающей преобразователь со стороны переменного и со стороны выпрямленного тока и не позволяющей включить его при открытых дверях. Двери шкафов преобразователей, устанавливаемых вне электропомещений, должны быть снабжены внутренними замками, отпираемыми специальными ключами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.21. Открытые полупроводниковые преобразователи, т. е. такие, которые имеют доступные для прикосновения части, находящиеся под напряжением, следует устанавливать только в электропомещениях. При этом преобразователи выше 1 кВ должны иметь сплошное или сетчатое ограждение высотой не менее 1,9 м. Ячейки сетки ограждения должны быть размером не более 25 х 25 мм. Двери ограждений должны иметь блокировку, отключающую преобразователь без выдержки времени как со стороны переменного, так и со стороны выпрямленного тока при открывании дверей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.22. Открытые преобразователи до 1 кВ могут устанавливаться:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. На участках пола, изолированных от земли. При этом пол должен быть покрыт слоем изоляции под самим преобразователем и в зоне до 1,5 м от проекции преобразователя. Слой изоляции должен быть механически достаточно прочным и рассчитанным на 10-кратное рабочее напряжение выпрямленного тока. Стены и заземленные предметы, расположенные на расстоянии по горизонтали менее 1,5 м от проекции преобразователя, должны быть покрыты таким же слоем изоляции на высоту 1,9 м либо должны быть защищены изолированными от земли ограждениями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПреобразователь должен быть огражден поручнями или шнуром из изолированных материалов на изолированных стойках. Ширина прохода в свету от преобразователя до изолированных от земли ограждений, стен и других предметов должна быть не менее 1 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. На неизолированном полу. При этом преобразователи должны иметь сплошные или сетчатые индивидуальные ограждения высотой не менее 1,9 м. Двери ограждения должны иметь блокировку, аналогичную указанной в пункте 4.3.20 настоящих Правил блокировке дверей шкафов, или запираться на замок. В последнем случае над дверями ограждения или на стене должна быть выполнена сигнализация об отключении преобразователя как со стороны переменного, так и со стороны выпрямленного напряжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИзмерительные приборы, установленные на корпусе преобразователя, должны быть расположены и смонтированы таким образом, чтобы персонал мог следить за показаниями приборов, не заходя за ограждение преобразователя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.23. Несколько открытых преобразователей, относящихся к одному преобразовательному агрегату, допускается ограждать одним общим ограждением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.24. При установке открытых преобразователей до 1 кВ на неизолированном полу в электропомещениях расстояния по горизонтали должны быть не менее:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1) от частей преобразователя, находящихся под напряжением, до заземленных ограждений, стен и т. п. со стороны, где не требуется обслуживание преобразователей, 50 мм;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2) от частей одного преобразователя, находящихся под напряжением, до заземленных частей другого преобразователя, заземленных ограждений, стен и т. п. со стороны обслуживания 1,5 м;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3) между заземленными частями разных преобразователей, а также от заземленных частей преобразователя до заземленных ограждений, стен и т. п. со стороны обслуживания 0,8 м;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4) между частями, находящимися под напряжением, разных преобразователей со стороны обслуживания 2,0 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояния, указанные в подпунктах 2—4 настоящего пункта Правил, установлены из условия обеспечения захода обслуживающего персонала внутрь ограждений без снятия напряжения с преобразователей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке открытых преобразователей выше 1 кВ в электропомещениях расстояния по горизонтали должны быть не менее:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishот частей преобразователя, находящихся под напряжением, до ограждений, стен и т. п. со стороны, где не требуется обслуживание преобразователей: при напряжении 3 кВ — 165 мм, 6 кВ — 190 мм, 10 кВ — 220 мм;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishмежду заземленными частями разных преобразователей, а также от заземленных частей преобразователя до ограждений, стен и т. п. со стороны обслуживания — 0,8 м; это расстояние установлено из условия обеспечения обслуживания преобразователя при отсутствии напряжения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.25. В установках, в которых преобразовательный агрегат состоит из двух или более преобразователей и, кроме того, требуется работа части преобразователей при отсутствии напряжения на остальных, электрические соединения отдельных элементов должны быть выполнены так, чтобы имелась возможность отключения каждого преобразователя со стороны переменного и со стороны выпрямленного напряжений.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.26. При установке шкафов с электрооборудованием преобразовательных агрегатов в один ряд ширина прохода со стороны дверей или съемных стенок должна быть не менее 1 м; при открытой на 90 ° двери шкафа допускается сужение прохода до 0,6 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри двухрядном расположении шкафов ширина прохода обслуживания между шкафами должна быть не менее 1,2 м; при открытых на 90 дверях двух шкафов, расположенных один против другого, между дверями должен оставаться проход шириной не менее 0,6 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке электрооборудования в шкафах на выдвижных тележках ширина проходов должна быть не менее:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри однорядном размещении шкафов — длины тележки плюс 0,6 м;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishпри двухрядном размещении — длины тележки плюс 0,8 м.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВо всех случаях ширина проходов должна быть не менее размера тележки по диагонали.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.27. Аноды преобразователей и их охладители должны быть окрашены в яркий цвет, отличный от цвета остальных частей преобразователя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.28. На корпусе преобразователя должны быть нанесены предупреждающие знаки с указанием напряжения преобразователя при холостом ходе.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.29. В установках с полупроводниковыми преобразователями изоляция цепей, связанных с вентильными обмотками преобразовательных трансформаторов, цепей управления и «сеточной» защиты, а также цепей, которые могут оказаться под потенциалом вентильных обмоток при пробое изоляции, должна выдерживать в течение 1 мин. следующее испытательное напряжение переменного тока частотой 50 Гц:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНоминальное напряжение цепей, В До 60 220 500 Выше 500
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИспытательное напряжение, кВ 1 1,5 2 2,5Udо+l, но не менее 3
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishU do — выпрямленное напряжение холостого хода.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЗа номинальное напряжение изоляции принимается наибольшее из номинальных напряжений (действующее значение), воздействующих на изоляцию в проверяемой цепи.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.30. Первичные цепи выпрямленного тока должны иметь изоляцию, соответствующую их рабочему напряжению.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОхлаждение преобразователей
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.31. Для обеспечения температурного режима преобразователей, требуемого заводом-изготовителем, должны быть предусмотрены устройства для их охлаждения. Способы охлаждения, температура охлаждающей воды или воздуха и их расход задаются заводом-изготовителем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.32. При воздушном охлаждении преобразователей содержание пыли в воздухе не должно превышать 0,7 мг/м3. При большей концентрации пыли должна быть предусмотрена очистка воздуха.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.33. При воздушном охлаждении преобразователей воздуховод каждого преобразователя должен иметь заслонку (шибер), обеспечивающую прекращение подачи воздуха к преобразователю вне зависимости от подачи воздуха к другим преобразователям.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.34. При охлаждении преобразователей водой, как правило, следует применять замкнутую циркуляционную систему.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВода по своим химическим и физическим свойствам (химический состав, электропроводность, жесткость, содержание механических примесей) должна соответствовать требованиям завода-изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.35. При охлаждении преобразователей водой по проточной и по циркуляционной системам трубопроводы, подводящие и отводящие охлаждающую воду, должны быть изолированы от охладительной системы, имеющей потенциал преобразователя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishИзоляция должна быть выполнена в виде изоляционных труб или шлангов между преобразователем и теплообменником (при циркуляционной системе) или между преобразователем и водопроводом (при проточной системе). Длина изоляционных труб и шлангов должна быть не менее задаваемой заводом-изготовителем преобразователей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри проточной системе охлаждения изоляцию между преобразователем и сточной трубой допускается осуществлять посредством струи воды, свободно падающей в приемную воронку.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.36. При применении в качестве охлаждающей жидкости антикоррозионных растворов, имеющих высокую проводимость, оборудование охладительной установки (теплообменник, насос, подогреватели), имеющее в этом случае потенциал корпуса преобразователя, должно быть установлено на изоляторах, а трубопроводы между охладительной установкой и преобразователем в случае доступности их для прикосновения при работающем преобразователе должны выполняться из изоляционных труб или шлангов. Охлаждающую воду следует подавать в теплообменник через изоляционную вставку (шланг или трубу). Если охладительная установка находится вне ограждения преобразователя, она должна иметь сетчатое или сплошное ограждение, отвечающее требованиям пункта 4.3.22, подпункта 2 настоящих Правил, при этом блокировка дверей ограждения должна обеспечивать отключение насоса и подогревателя теплообменника при открывании дверей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.37. Вентили для регулирования количества охлаждающей воды должны быть установлены в безопасном и удобном для обслуживания месте. В зависимости от места нахождения они должны быть изолированы от земли или заземлены.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.38. Степень резервирования обеспечения преобразовательной ПС (установки) водой должна соответствовать степени резервирования питания ее электроэнергией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.39. Для контроля за работой охлаждающих устройств должно быть установлено достаточное количество контрольно-измерительных приборов и аппаратуры (термометры, манометры, реле давления и протекания, расходомеры и т. п.).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОтопление, вентиляция и водоснабжение
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.40. В помещениях преобразовательных ПС и установок должно быть предусмотрено отопление.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.41. В холодное время при неработающем оборудовании отопление должно обеспечивать температуру не ниже: в помещении преобразовательных агрегатов +16° С, в помещениях теплообменников +10° С. Во всех остальных помещениях должна быть обеспечена температура, указанная в санитарных нормах.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.42. В летний период температура воздуха в рабочей зоне помещений преобразовательных ПС и установок не должна превышать температуру наружного воздуха более чем на 5° С, при этом наибольшая температура должна быть не выше +40° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.43. В помещениях ПС (установки) должны быть приняты меры для удаления избыточной теплоты, выделяемой преобразовательными агрегатами, аппаратурой, резисторами и другим оборудованием при работе установки.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.44. В устройстве общеобменной вентиляции, используемой для удаления избыточной теплоты из помещений, должна быть предусмотрена очистка воздуха от пыли.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.45. Рекомендуется предусматривать раздельные системы вентиляции для первого этажа подвала и других изолированных помещений. Допускается устройство общей системы вентиляции при наличии управляемых заслонок (шиберов), позволяющих прекратить подачу воздуха в отдельные помещения в случае пожара.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.46. Преобразовательные ПС и установки должны быть обеспечены водой исходя из потребности для охлаждения преобразовательных-агрегатов и для санитарно-технических устройств.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.47. Водопровод должен быть оборудован сетчатыми фильтрами, исключающими попадание крупных включений в систему охлаждения преобразователей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтроительная часть
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.48. Здания преобразовательных ПС и помещения преобразовательных установок следует относить к производствам категории Г по КМК.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.49. Стены помещений преобразователей должны быть оштукатурены и окрашены до потолка светлой масляной краской, а потолки — побелены. Окраска и отделка остальных помещений производятся в соответствии с их назначением.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.50. Полы помещений преобразователей должны иметь покрытие, не допускающее образования пыли (например, цемент с мраморной крошкой, метлахская плитка).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.51. В перекрытиях и стенах помещений следует предусматривать монтажные люки или проемы для транспортировки тяжелого и громоздкого оборудования. Люки должны быть расположены в зоне действия грузоподъемного устройства. Перекрытие люка должно иметь ту же степень огнестойкости, что и перекрытие помещения, в котором люк расположен.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.52. Подвал помещений должен иметь гидроизоляцию и дренажное устройство.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.3.53. Кабельные туннели, входящие в здания преобразовательных ПС или помещения преобразовательных установок, в месте их примыкания к зданиям (помещениям) должны быть отделены от них перегородками, имеющими предел огнестойкости 0,75 ч, и дверями, имеющими предел огнестойкости не менее 0,6 ч. Двери должны открываться в сторону помещения ПС (установки) и иметь самозапирающийся замок, отпираемый без ключа со стороны туннеля.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishГлава 4.4. Аккумуляторные установки
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishОбласть применения
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.1. Настоящая глава Правил распространяется на стационарные установки кислотных аккумуляторных батарей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПравила не распространяются на установки аккумуляторных батарей специального назначения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребования к аккумуляторным батареям нового типа по установке, обустройству помещений и их эксплуатации должны соответствовать требованиям завода-изготовителя.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.2. Помещения аккумуляторных батарей, в которых производится заряд аккумуляторов при напряжении более 2,3 В на элемент, относятся к взрывоопасным класса В-Iа (см. также пункты 4.4.29 и 4.4.30 настоящих Правил).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПомещения аккумуляторных батарей, работающих в режиме постоянного подзаряда и заряда с напряжением до 2,3 В на элемент, являются взрывоопасными только в периоды формовки батарей и заряда после их ремонта с напряжением более 2,3 В на элемент. В условиях нормальной эксплуатации с напряжением до 2,3 В на элемент эти помещения не являются взрывоопасными.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭлектрическая часть
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.3. Выбор электронагревательных устройств, светильников, электродвигателей вентиляции и электропроводок для основных и вспомогательных помещений аккумуляторных батарей, а также установка и монтаж указанного электрооборудования должны производиться в соответствии с требованиями, приведенными в Главе 7.3. ПУЭ. Раздел VII.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.4. Зарядное устройство должно иметь мощность и напряжение, достаточные для заряда аккумуляторной батареи на 90% номинальной емкости в течение не более 8 ч при предшествующем 30 - минутном разряде.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.5. Аккумуляторная установка должна быть оборудована вольтметром с переключателем и амперметрами в цепях зарядного, подзарядного устройств и аккумуляторной батареи.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.6. Для зарядных и подзарядных двигателей-генераторов должны предусматриваться устройства для их отключения при появлении обратного тока.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.7. В цепи аккумуляторной батареи, как правило, должен устанавливаться автоматический выключатель, селективный по отношению к защитным аппаратам сети.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.8. Подзарядное устройство должно обеспечивать стабилизацию напряжения на шинах батареи в пределах +2%.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.9. Аккумуляторные установки, в которых применяется режим заряда батарей с напряжением не более 2,3 В на элемент, должны иметь устройство, не допускающее самопроизвольного повышения напряжения до уровня выше 2,3 В на элемент.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.10. Выпрямительные установки, применяемые для заряда и подзаряда аккумуляторных батарей, должны присоединяться со стороны переменного тока через разделительный трансформатор.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.11. Шины постоянного тока должны быть снабжены устройством для постоянного контроля изоляции, позволяющим оценивать значение сопротивления изоляции и действующим на сигнал при снижении сопротивления изоляции одного из полюсов до 20 кОм в сети 220 В, 10 кОм в сети 110 В, 5 кОм в сети 48 В и 3 кОм в сети 24 В.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.12. Для аккумуляторной батареи следует предусматривать блокировку, не допускающую проведения заряда батареи с напряжением более 2,3 В на элемент при отключенной вентиляции.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.13. В помещении аккумуляторной батареи один светильник должен быть присоединен к сети аварийного освещения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.14. Аккумуляторы должны устанавливаться на стеллажах или на полках шкафа. Расстояния по вертикали между стеллажами или полками шкафа должны обеспечивать удобное обслуживание аккумуляторной батареи. Аккумуляторы могут устанавливаться в один ряд при одностороннем их обслуживании или в два ряда при двустороннем.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВ случае применения сдвоенных стеклянных сосудов они рассматриваются как один аккумулятор.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.15. Стеллажи для установки аккумуляторов должны быть выполнены, испытаны и маркированы в соответствии с требованиями государственных стандартов или технических условий; они должны быть защищены от воздействия электролита стойким покрытием.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.16. Аккумуляторы должны быть изолированы от стеллажей, а стеллажи — от земли посредством изолирующих подкладок, стойких против воздействия электролита и его паров. Стеллажи для аккумуляторных батарей напряжением не выше 48 В могут устанавливаться без изолирующих подкладок.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.17. Проходы для обслуживания аккумуляторных батарей должны быть шириной в свету между аккумуляторами не менее 1 м при двустороннем расположении аккумуляторов и 0,8 м при одностороннем. Размещение аккумуляторных батарей должно производиться с соблюдением требований государственных стандартов на стеллажи для стационарных установок электрических аккумуляторов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.18. Расстояние от аккумуляторов до отопительных приборов должно быть не менее 750 мм. Это расстояние может быть уменьшено при условии установки тепловых экранов из несгораемых материалов, исключающих местный нагрев аккумуляторов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.19. Расстояния между токоведущими частями аккумуляторов должны быть не менее 0,8 м при напряжении выше 65 В до 250 В в период нормальной работы (не заряда) и 1 м — при напряжении выше 250 В.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке аккумуляторов в два ряда без прохода между рядами напряжение между токоведущими частями соседних аккумуляторов разных рядов не должно превышать 65 В в период нормальной работы (не заряда).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭлектрооборудование, а также места соединения шин и кабелей должны быть расположены на расстоянии не менее 1 м от негерметичных аккумуляторов и не менее 0,3 м ниже самой низкой точки потолка.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.20. Ошиновка аккумуляторных батарей должна выполняться медными или алюминиевыми неизолированными шинами или одножильными кабелями с кислотостойкой изоляцией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСоединения и ответвления медных шин и кабелей должны выполняться сваркой или пайкой, алюминиевых — только сваркой. Соединение шин с проходными стержнями выводной плиты должно выполняться сваркой.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМеста присоединения шин и кабелей к аккумуляторам должны обслуживаться.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЭлектрические соединения от выводной плиты из помещения аккумуляторной батареи до коммутационных аппаратов и распределительного щита постоянного тока должны выполняться одножильными кабелями или неизолированными шинами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.21. Неизолированные проводники должны быть дважды окрашены кислотостойкой, не содержащей спирта краской по всей длине, за исключением мест соединения шин, присоединения к аккумуляторам и других соединений. Неокрашенные места должны быть смазаны техническим вазелином.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.22. Расстояние между соседними неизолированными шинами определяется расчетом на динамическую стойкость. Указанное расстояние, а также расстояние от шин до частей здания и других заземленных частей должно быть в свету не менее 50 мм.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.23. Шины должны прокладываться на изоляторах и закрепляться на них шинодержателями.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПролет между опорными точками шин определяется расчетом на динамическую стойкость (с учетом пункта 4.4.22 настоящих Правил), но должен быть не более 2 м. Изоляторы, их арматура, детали для крепления шин и поддерживающие конструкции должны быть электрически и механически стойкими против длительного воздействия паров электролита. Заземление поддерживающих конструкций не требуется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.24. Выводная плита из помещения аккумуляторной батареи должна быть стойкой против воздействия паров электролита. Рекомендуется применять плиты из пропитанного парафином асбоцемента, эбонита и т. п. Применение для плит мрамора, а также фанеры и других материалов слоистой структуры не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке плит в перекрытии плоскость плиты должна возвышаться над ним не менее чем на 100 мм.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.25. При выборе и расчете аккумуляторной батареи следует учитывать уменьшение ее емкости при температуре в помещении аккумуляторной батареи ниже +15° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСтроительная часть
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.26. Стационарные аккумуляторные батареи должны устанавливаться в специально предназначенных для них помещениях. Допускается установка в одном помещении нескольких кислотных батарей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.27. Помещения аккумуляторных батарей относятся к производствам категории Е и должны размещаться в зданиях не ниже II степени огнестойкости по противопожарным требованиям КМК.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДвери и оконные рамы могут быть деревянными.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.28. Аккумуляторные батареи рекомендуется устанавливать в помещениях с естественным освещением; для окон необходимо применять матовое или покрытое белой клеевой краской стекло.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПомещения аккумуляторных батарей допускается выполнять без естественного освещения; допускается также размещение их в сухих подвальных помещениях. В этих случаях не требуется применения легкосбрасываемых панелей.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.29. Переносные аккумуляторы закрытого типа (например, стартерные), применяемые для питания стационарных электроустановок, а также открытые аккумуляторные батареи до 60 В общей емкостью не более 72 А-ч могут устанавливаться как в отдельном помещении с вентиляцией, имеющей естественное побуждение, так и в общем производственном невзрыво- и непожароопасном помещении, в вентилируемых металлических шкафах с удалением воздуха вне помещения. Переносные аккумуляторы закрытого типа, работающие в режиме разряда или постоянного подзаряда, заряд которых производится вне места их установки, могут быть установлены и в металлических шкафах с жалюзи без удаления воздуха вне помещения.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри соблюдении указанных условий класс помещений в отношении взрыво- и пожароопасности не изменяется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.30. Герметичные стационарные аккумуляторы, заряд которых производится при напряжении не выше 2,3 В на элемент, могут устанавливаться в общем производственном невзрыво- и непожароопасном помещении при условии установки над ними вентиляционного зонта. При этом класс помещений в отношении взрыво- и пожароопасности не изменяется.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.31. Помещение аккумуляторной батареи должно быть:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishрасположено возможно ближе к зарядным устройствам и распределительному щиту постоянного тока;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishизолировано от попаданий в него пыли, испарений и газа, а также от проникновения воды через перекрытие;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishлегко доступно для обслуживающего персонала.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКроме того, помещение аккумуляторной батареи не следует размешать вблизи источников вибрации и тряски.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.32. Вход в помещение аккумуляторной батареи должен осуществляться через тамбур. Устройство входа из бытовых помещений не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТамбур должен иметь такие размеры, чтобы дверь из помещения аккумуляторной батареи в тамбур можно было открывать и закрывать при закрытой двери из тамбура в смежное помещение; площадь тамбура должна быть не менее 1,5 м2. Двери тамбура должны открываться наружу и должны быть снабжены самозапирающимися замками, допускающими открывание их без ключа с внутренней стороны.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа дверях должны быть надписи: «Аккумуляторная», «Огнеопасно», «С огнем не входить», «Курение запрещается».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.33. При помещениях аккумуляторных батарей должна быть отдельная комната для хранения кислоты, сепараторов, принадлежностей и для приготовления электролита площадью не менее 4 м2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.34. Потолки помещений аккумуляторных батарей должны быть, как правило, горизонтальными и гладкими. Допускаются потолки с выступающими конструкциями или наклонные при условии выполнения требований пункта 4.4.43 настоящих Правил.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.35. Полы помещений аккумуляторных батарей должны быть строго горизонтальными, на бетонном основании с кислотостойким покрытием (керамические кислотостойкие плитки с заполнением швов кислотостойким материалом или асфальт).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри установке стеллажей на асфальтовом покрытии должны быть применены опорные площадки из прочного кислотостойкого материала. Установка стеллажей непосредственно на асфальтовое покрытие не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishВнутри помещений аккумуляторной батареи и кислотной, а также у дверей этих помещений должен быть устроен плинтус из кислотостойкого материала.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.36. Стены, потолки, двери и оконные рамы, вентиляционные короба (с наружной и внутренней сторон), металлические конструкции и другие части помещений аккумуляторных батарей должны окрашиваться кислотостойкой краской.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.37. При размещении аккумуляторов в вытяжных шкафах внутренняя поверхность шкафов должна быть окрашена кислотостойкой краской.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.38. В помещениях аккумуляторных батарей с номинальным напряжением более 250 В в проходах для обслуживания должны устанавливаться деревянные решетки, изолирующие персонал от пола.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.39. При применении инвентарных вентиляционных устройств должны быть предусмотрены места для их установки и выводы к ним коробов приточно-вытяжной вентиляции помещения аккумуляторной батареи.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСанитарно-техническая часть
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.40. Помещения аккумуляторных батарей, в которых производится заряд аккумуляторов при напряжении более 2,3 В на элемент, должны быть оборудованы стационарной принудительной приточно-вытяжной вентиляцией.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishДля помещений аккумуляторных батарей, работающих в режиме постоянного подзаряда и заряда при напряжении до 2,3 В на элемент, должно быть предусмотрено применение стационарных или инвентарных устройств принудительной приточно-вытяжной вентиляции на период формовки батарей и контрольных перезарядов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishТребуемый объем свежего воздуха V, м3 /ч, определяется по формуле:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishV = 0,07 Iзарn, где
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIзар—наибольший зарядный ток, А;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishn — количество элементов аккумуляторной батареи; при этом концентрация серной кислоты в воздухе помещения аккумуляторной батареи должна быть не более указанной в «Санитарных нормах проектирования промышленных предприятий».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishКроме того, для вентиляции помещений аккумуляторных батарей должна быть выполнена естественная вытяжная вентиляция, которая обеспечивает не менее чем однократный обмен воздуха в час. В тех случаях, когда естественная вентиляция не может обеспечить требуемую кратность обмена воздуха, должна применяться принудительная вытяжная вентиляция.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.41. Вентиляционная система помещений аккумуляторной батареи должна обслуживать только аккумуляторные батареи и кислотную. Выброс газов должен производиться через шахту, возвышающуюся над крышей здания не менее чем на 1,5 м. Шахта должна быть защищена от попадания в нее атмосферных осадков. Включение вентиляции в дымоходы или в общую систему вентиляции здания запрещается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.42. При устройстве принудительной вытяжной вентиляции вентилятор должен иметь взрывобезопасное исполнение.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.43. Отсос газов должен производиться как из верхней, так и из нижней части помещения со стороны, противоположной притоку свежего воздуха.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishЕсли потолок имеет выступающие конструкции или наклон, то должна быть предусмотрена вытяжка воздуха соответственно из каждого отсека или из верхней части пространства под потолком.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishРасстояние от верхней кромки верхних вентиляционных отверстий до потолка должно быть не более 100 мм, а от нижней кромки нижних вентиляционных отверстий до пола — не более 300 мм.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПоток воздуха из вентиляционных каналов не должен быть направлен непосредственно на поверхность электролита аккумуляторов.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishМеталлические вентиляционные короба не должны располагаться над открытыми аккумуляторами.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПрименение инвентарных вентиляционных коробов в помещениях аккумуляторных батарей не допускается.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishСкорость воздуха в помещениях аккумуляторных батарей и кислотных при работе вентиляционных устройств должна соответствовать требованиям «Санитарных норм проектирования промышленных предприятий».
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.44. Температура в помещениях аккумуляторных батарей в холодное время на уровне расположения аккумуляторов должна быть не ниже +10° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishНа ПС без постоянного дежурства персонала, если аккумуляторная батарея выбрана из расчета работы только на включение и отключение выключателей, допускается принимать указанную температуру не ниже 0° С.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.45. Отопление помещения аккумуляторной батареи рекомендуется осуществлять при помощи калориферного устройства, располагаемого вне этого помещения и подающего теплый воздух через вентиляционный канал. При применении электроподогрева должны быть приняты меры против заноса искр через канал.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishПри устройстве парового или водяного отопления оно должно выполняться в пределах помещения аккумуляторной батареи гладкими трубами, соединенными сваркой. Фланцевые соединения и установка вентилей запрещаются.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4.4.46. На электростанциях, а также на ПС, оборудованных водопроводом, вблизи помещения аккумуляторной батареи должны быть установлены водопроводный кран и раковина. Над раковиной должна быть надпись: «Кислоту и электролит не сливать».
