Hujjat elementidan havola olishOʻzbekiston Respublikasi qurilish va uy-joy kommunal xoʻjaligi vazirining
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbuyrugʻi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining Quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalarini tasdiqlash toʻgʻrisida
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish[Oʻzbekiston Respublikasi Adliya vazirligi tomonidan 2025-yil 11-aprelda hisobga olindi, hisob raqami 342]
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻzbekiston Respublikasining Shaharsozlik kodeksiga muvofiq buyuraman:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. SHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalari ilovaga muvofiq tasdiqlansin.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Oʻzbekiston Respublikasi Davlat arxitektura va qurilish qoʻmitasi raisining 1998-yil 26-yanvardagi 9-son buyrugʻi bilan tasdiqlangan QMQ 2.04.04-97 “Polimer materiallardan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” qurilish meʼyorlari va qoidalari oʻz kuchini yoʻqotgan deb topilsin.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Mazkur buyruq Vazirlar Mahkamasi huzuridagi Oʻzbekiston texnik jihatdan tartibga solish agentligi, Oʻzbekiston Respublikasi Favqulodda vaziyatlar vazirligi, Sogʻliqni saqlash vazirligi huzuridagi Sanitariya-epidemiologik osoyishtalik va jamoat salomatligi qoʻmitasi hamda “Oʻzsanoatqurilishmateriallari” uyushmasi bilan kelishilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Ushbu buyruq rasmiy eʼlon qilingan kundan eʼtiboran kuchga kiradi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishVazir Sh. XIDOYATOV
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishToshkent sh.,
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2025-yil 14-mart,
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish01/2-27-son
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKelishildi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishFavqulodda vaziyatlar vaziri B. KUDRATXODJAYEV
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2025-yil 6-mart
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻzbekiston texnik jihatdan tartibga solish agentligi direktori A. JUMANAZAROV
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2025-yil 6-mart
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish“Oʻzsanoatqurilishmateriallari” uyushma boshqaruv raisi v.b B. BOBOKULOV
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2025-yil 6-fevral
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSanitariya- epidemiologik osoyishtalik va jamoat salomatligi qoʻmitasi raisi B. YUSUPALIYEV
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2025-yil 3-fevral
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻzbekiston Respublikasi qurilish va uy-joy kommunal xoʻjaligi vazirining 2025-yil 14-martdagi 01/2-27-son buyrugʻiga
ILOVA
ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu shaharsozlik normalari va qoidalari (bundan buyon matnda SHNQ deb yuritiladi) polimer materiallardan yasalgan tashqi va ichki suv taʼminoti hamda oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilishga oid boʻlgan talablarni belgilaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMazkur SHNQ talablari ichki yongʻinga qarshi suv taʼminoti va abraziv vositalarni (qum, kul, shlak va boshqalar) tashuvchi quvur oʻtkazgichlarni loyihalashga nisbatan tatbiq etilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-bob. Shaharsozlik normalari va qoidalari, texnik jihatdan tartibga solish sohasidagi normativ hujjatlarga havolalar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Mazkur SHNQda quyidagi shaharsozlik normalari va qoidalari hamda texnik jihatdan tartibga solish sohasidagi normativ hujjatlarga havolalar keltirilgan:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.01-22 “Binolarning ichki suv taʼminoti va oqova suvlarni chiqarib yuborish”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.02-19 “Suv taʼminoti. Tashqi tarmoqlar va inshootlar”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.03-24 “Oqova suvlarni chiqarib yuborish. Tashqi tarmoqlar va inshootlar”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.14-22 “Uskunalar va quvur oʻtkazgichlarning issiqlik izolyatsiyasi”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 3.01.01-22 “Qurilishda ishlab chiqarishni tashkil qilish”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 3.01.02-23 “Qurilishda xavfsizlik texnikasi”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 3.01.04-19 “Qurilishi tugallangan obyektlarni foydalanishga qabul qilish. Asosiy holatlar”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 2930-62 “Oʻlchov asboblari. Shriftlar va belgilar” (rasmiy manba: Pribori izmeritelnie. Shrifti i znaki);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 3634-2019 “Kuzatuv quduqlarining lyuklari va sel quduqlarining yomgʻir qabul qilgichlari. Texnik shartlar” (rasmiy manba: Lyuki smotrovix kolodsev i dojdepriyemniki livnestochnix kolodsev. Texnicheskiye usloviya.);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 8020-2016 “Kanalizatsiya, suv va gaz tarmoqlari quduqlari uchun beton va temir-beton konstruksiyalar” (rasmiy manba: Konstruksii betonnie i jelezobetonnie dlya kolodsev kanalizatsionnix, vodoprovodnix i gazoprovodnix setey);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST 33366.1-2015 “Plastmassalar. Shartli belgilar va qisqartmalar. 1-qism. Asosiy polimerlar va ularning maxsus xususiyatlari” (rasmiy manba: Plastmassi. Uslovnie oboznacheniya i sokrasheniya. Chast 1. Osnovnie polimeri i ix spetsialnie xarakteristiki);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGOST ISO/IEC 15420-2010 “Avtomatik identifikatsiya. Shtrixli kodlash. EAN/UPC shtrix kodi belgilarining spetsifikatsiyasi” (rasmiy manba: Avtomaticheskaya identifikatsiya. Kodirovaniye shtrixovoye. Spetsifikatsiya simvoliki shtrixovogo koda EAN/UPC);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻz DSt ISO 161-1:2019 “Suyuq va gazsimon muhitlarni transportda tashish uchun termoplastiklardan quvurlar. Nominal tashqi diametrlar va nominal bosimlar. 1-qism. Metrik seriya”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻz MSt ISO 175:2024 “Plastiklar. Suyuq kimyoviy moddalarga botirish taʼsirini aniqlash uchun sinov usullari”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻz DSt ISO 4427-2:2019 Plastmassa quvur oʻtkazgichli tizimlar. Suv taʼminoti uchun polietilen quvurlar va fitinglar. 2-qism. Quvurlar (rasmiy manba: Sistemi plastmassovix truboprovodov. Trubi polietilenovie i fitingi dlya vodosnabjeniya. Chast 2. Trubi);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻz DSt ISO 13272:2019 “Yer osti drenajlari va kanalizatsiya uchun plastmassa quvur oʻtkazgichlari. plastiklashtirilmagan polivinilxlorid, polipropilen, mineral modifikatorli polipropilen va polietilen. Yoʻl harakati zonalari va yer osti inshootlarida lyuklar va tekshirish kameralariga texnik talablar” (rasmiy manba: Plastmassovie truboprovodi dlya beznapornogo podzemnogo drenaja i kanalizatsii. Neplastifitsirovanniy polivinilxlorid, polipropilen, polipropilen s mineralnimi modifikatorami i polietilen. Texnicheskiye trebovaniya k lyukam i inspeksionnim kameram v zonax dvijeniya i podzemnix ustanovkax);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻz MSt ISO 22088-1:2024 “Plastmassalar. Atrof-muhit taʼsiriga chidamliligini aniqlash (ESC).) (1 — 6 qismlar)”;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻz DSt EN 13598-2:2020 Bosimsiz yer osti drenajlari va kanalizatsiya uchun plastik quvurlar tizimlari. Plastiklashtirilmagan polivinilxlorid (PVC-U), polipropilen (PP) va poliyetilen (PE). Yoʻl va chuqur yer ostidagi kuzatuv quduqlari va kuzatuv quduqlarining texnik xususiyatlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishISO 10012:2003 Oʻlchovlarni boshqarish tizimlari. Oʻlchov jarayonlari va oʻlchash uskunalariga qoʻyiladigan talablar (rasmiy manba: Measurement management systems — Requirements for measurement processes and measuring equipment).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-bob. Atamalar va taʼriflar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Ushbu SHNQda quyidagi atama va taʼriflardan foydalanilgan:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmaksimal ishchi bosimi (MOR) — doimiy foydalanishda quvur oʻtkazgichdagi muhitning yoʻl qoʻyiladigan maksimal bosimi, quvur oʻtkazgich elementlarining mexanik xususiyatlariga tegishli raqamli belgi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishminimal bosim (PN) — doimiy foydalanishda quvur oʻtkazgichlar uchun minimal bosim mustahkamlik zaxirasi koeffitsiyenti, quvur oʻtkazgich elementlarining mexanik xususiyatlariga tegishli raqamli belgi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbiriktiruvchi qism (fitinglar) — polimer quvurlarni yoki boshqa buyumlarni oʻzaro ulash uchun ishlatiladigan qism.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-bob. Umumiy qoidalar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Polimer quvurlarning xizmat qilish muddati mazkur SHNQning 1-ilovasiga muvofiq quyidagicha boʻlishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsovuq suv taʼminoti tizimlari uchun kamida 50 yil;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishissiq suv taʼminoti tizimlari uchun (75℃ dan yuqori boʻlmagan haroratda va 760 kPa (7,5 atm.) bosimda) kamida 25 yil.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Texnologik polimer quvurlarning xizmat qilish muddati tashiladigan muhitning kimyoviy tarkibiga, uning haroratiga, bosimiga bogʻliq holda loyihada belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Quvur va biriktiruvchi qismlar uchun ishlatiladigan polimer materiallarning fizik-mexanik xususiyatlari mazkur SHNQning 2-ilovasiga, kimyoviy chidamliligi esa 3-ilovasiga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-bob. Binolarning ichki suv taʼminoti tizimlarini loyihalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Umumiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6. Sovuq va issiq suv taʼminoti tizimlari uchun quvur materiallari quvur oʻtkazgichlarning maqsadi va ish sharoitlarini, tashiladigan suvning haroratini, shuningdek quvurlarning xizmat qilish muddatini hisobga olgan holda, SHNQ 2.04.01-22 talablariga muvofiq tanlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7. Xoʻjalik-ichimlik suvi taʼminoti uchun moʻljallangan polimer quvurlar va biriktiruvchi qismlar “Ichimlik” soʻzi bilan tamgʻalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Quvurlar va biriktiruvchi qismlarning tasnifi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8. Sovuq suv quvur oʻtkazgichlari uchun quvurlar va ularni biriktiruvchi qismlari (shisha tolali plastikdan tashqari) turi quyidagi 1-jadvalga muvofiq minimal bosim bilan belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuvni tashuvchi plastik quvur oʻtkazgichlar uchun minimal bosim mustahkamlik zaxirasining minimal koeffitsiyentini hisobga olgan holda 20℃ haroratda suvdan hosil boʻladigan 10 Ra (bar)da ifodalangan doimiy maksimal ish bosimiga toʻgʻri keladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-jadval | |
Quvur turi | Minimal bosim (PN), Oʻz DSt ISO 161-1:2019 buyicha, MRa |
Yengil — E | 0,25 |
Oʻrtacha-yengil — OʻYE | 0.4 |
Oʻrtacha — Oʻ | 0,6 |
Ogʻir — O | 1.0 |
Juda ogʻir — JO | 1.6 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9. Shisha tolali plastikdan ishlab chiqarilgan bosimga chidamli quvurlarni minimal bosim boʻyicha quyidagi uch turga boʻlinadi: 0,6 MRa; 1,6 MRa; 2,5 MRa.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10. Ekstruziya usuli bilan ishlab chiqarilgan quvurlarning minimal diametri sifatida ularning tashqi diametri qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11. Oʻrash usuli bilan ishlab chiqarilgan quvurlar uchun (masalan, shisha tolali va bazaltli plastmassa) minimal diametr sifatida ularning ichki diametri qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12. Ichki issiq suv taʼminoti quvur oʻtkazgichlari uchun ishlatiladigan bosimga chidamli polimer quvurlar va ularning ulanish qismlari 75℃ haroratidagi suvning doimiy taʼsir qilish sharoitlari uchun hamda 25 yildan kam boʻlmagan foydalanish muddatiga moʻljallangan boʻlishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13. Bosimga chidamli quvurlarni “SDR” koʻrsatkichi va “S” seriyasi boʻyicha ham tasniflashga yoʻl qoʻyiladi. Mazkur koʻrsatkichlarning tasnifi ushbu SHNQning 2-ilovasiga muvofiq boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvurlarni ulash turlari va usullari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14. Binolarning ichki suv taʼminoti tizimlari uchun moʻljallangan bosimga chidamli quvurlar polimer materialning turiga qarab quyidagicha ulanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkarnaysimon uchiga payvandlash yoʻli bilan — polietilen, polipropilen, polibuten va shu kabi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishkarnaysimon uchiga yelim bilan — polivinilxlorid, shisha tolali, bazalt tolali plastmassa va shu kabi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishajraladigan va ajralmaydigan biriktiruvchi qismlar yordamida mexanik ravishda — metall-polimer, oʻzaro bogʻlangan polietilen va shu kabi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15. Plastik quvurlar, biriktiruvchi qismlar va armaturalarning ulanish usullari va ularning joylashuvi loyihada, quyidagilardan kelib chiqib belgilanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichning maqsadi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmaterialning xususiyatlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlar, biriktiruvchi qismlar va armaturalarning turi, nomenklaturasi va oʻlchamlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtashiladigan suvning ishchi bosimi va harorati;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtashiladigan moddaning turi va xossalari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichning xizmat muddati;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichni yotqizish usuli va qurilish-montaj ishlarini bajarish sharoitlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishatrof-muhit harorati;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishrejalashtirish yechimlari.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16. Quvur oʻtkazgichlarni ulash usullari ularning loyihada belgilangan xizmat muddatining butun davrida germetikligini va mustahkamligini taʼminlash shartlaridan, montaj qilish texnologiyasidan hamda ularni taʼmirlash imkoniyatidan kelib chiqib qabul qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17. Ajraladigan ulanishlar armaturalarni oʻrnatish va uskunalarni ulash joylarida hamda foydalanish davrida quvur oʻtkazgich elementlarini almashtirish imkoniyati taʼminlanadigan, ulanishlarni tekshirish va taʼmirlash uchun qulay joylarda bajarilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18. Bir-biriga yopishtirib yoki payvandlab ulab boʻlmaydigan, modifikatsiyalangan va kompozit polimer quvurlar mexanik ravishda ulanishi lozim. Bunday ulanishlarning konstruksiyalari va qoʻllanish texnologiyasi maʼlum bir polimer material uchun ishlab chiqaruvchining yoʻriqnomalarida belgilanishi zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19. Metall biriktiruvchi qismlar korroziyaga chidamli materialdan ishlab chiqarilgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish20. Biriktirish qismlarining xizmat muddati quvurlarning xizmat muddatiga mos boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvur oʻtkazgichlarni yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish21. Suv taʼminoti quvur oʻtkazgichlarining trassalari quvur materialining fizik (kimyoviy) va mexanik xususiyatlarini, biriktirish usullarini, shuningdek SHNQ 2.04.01-22 ni hisobga olgan holda tanlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlash usulida quvurlarni montaj qilishda suv quvurlarini anʼanaviy yotqizish (halqali va boshi berk) sxemalardan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni birlashtirish qismlari yordamida ulashda quyidagilarni joylashtirgan holda kollektor bloklaridan foydalanish lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtizimlarda suv oqimini toʻxtatish va boshqarish armaturalarini;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichlarni ulash tugunlarini;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsuv sarfi hisoblagichlarini.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish22. Quvurlar yashirin usulda (shaxtalarda, shtrobalarda va shu kabilar) yotqizilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuvni tarqatish armaturasiga yetkazib beradigan joylarda hamda ularning mexanik shikastlanishi istisno qilinadigan joylarda quvur oʻtkazgichlarni ochiq usulda yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYertoʻlaning shifti ostida quvurlar faqat mexanik shikastlanishdan himoyalangan hollarda yotqizilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishParallel ravishda gorizontal holatda yotqizilgan, plastik quvurlardan yasalgan suv taʼminoti quvur oʻtkazgichlar oqova suvlarni chiqarib yuborish quvurlari ustida yotqizilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuv taʼminoti quvur oʻtkazgichlarini agressiv, zaharli va oʻtkir hidli suyuqliklarni tashuvchi quvurlar ustidan oʻtkazishning iloji boʻlmasa, bunday quvur oʻtkazgichlar faqat payvandlash yoki yelim bilan yopishtirish usulida loyihalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish23. Quvur oʻtkazgichlarni loyihalashda ularning kompensatsiyalanish qobiliyatidan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, quvurlarni yotqizishda oqilona sxemani tanlash hamda harorat deformatsiyasi bir-biridan mustaqil ravishda sodir boʻladigan va quvur oʻtkazgichning kompensatsiyalovchi elementlari oʻzgarishlarni qabul qiladigan alohida qismlarga ajratuvchi qoʻzgʻalmas tayanchlarni toʻgʻri joylashtirish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTayanchlarni quyidagicha joylashtirish kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur uzunligining harorat oʻzgarishida quvur oʻtkazgich elementlarining kompensatsiyalash qobiliyatini hisobga olgan holda, qoʻzgʻalmas tayanchlarni oʻrnatish joylarini belgilash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarning kompensatsiyalanish qobiliyatini hisoblash yoʻli bilan tekshirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqoʻzgʻaluvchan va qoʻzgʻalmas tayanchlar joylashuvini belgilash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHarorat taʼsirida quvur uzunligining oʻzgarishi quvur oʻtkazgich elementlarining kompensatsiyalanish qobiliyatidan oshib ketganda, qoʻzgʻalmas tayanchlar orasida (oʻrtalikda) qoʻshimcha kompensatorlar oʻrnatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTayanchlarni oʻrnatishda quvurlarning oʻz oʻqiga nisbatan perpendikulyar tekislikda harakati hamda ularning sirtidan devorgacha boʻlgan masofa bilan cheklanganligini hisobga olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish24. Quvur oʻtkazgichlarga oʻrnatiladigan (suv oqimini toʻxtatish) armaturalari va metall fasonli qismlar armaturadan foydalanish chogʻida vujudga keladigan ogʻirlik va zoʻriqishlarning quvurlarga oʻtishini istisno qilish uchun qurilish konstruksiyalariga qoʻzgʻalmas ravishda mahkamlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKorpusi polimer materialdan tayyorlangan, ishchi diametri 32 mm gacha boʻlgan (suv oqimini toʻxtatish) armaturalarni qurilish konstruksiyalariga mahkamlamasdan oʻrnatishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish25. Polimer materialdan yasalgan quvur oʻtkazgichlar hamda poʻlatdan isitish va issiq suv taʼminoti quvurlari parallel ravishda yotqizilganda ularning orasidagi masofa 100 mm dan kam boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolimer materialdan yasalgan quvur oʻtkazgichlar hamda poʻlatdan isitish va issiq suv taʼminoti quvurlari oʻzaro kesishganda ularning orasidagi masofa 50 mm dan kam boʻlmasligi kerak. Bunda, plastik quvurlar isitish va issiq suv taʼminoti quvurlari ostidan oʻtishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish26. Plastik quvurlar joʻyaklar va shtrobalarda yashirin yotqizilganda deformatsiyalarni quvur elementlariga mexanik shikast yetkazmasdan kompensatsiyalash imkoniyati taʼminlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish27. Quvur oʻtkazgichlarning flanetsli ulanishlarini yigʻishda flanetslarning qiyshayishlarini bartaraf etish uchun boltlarni notekis taranglash hamda flanetslar orasidagi boʻshliqlarni bartaraf etish uchun ponasimon qistirmalar va shaybalardan foydalanishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish28. Polimer quvur oʻtkazgichlar yashirin yotqizilganda, joʻyaklar va shtrobalarning ichki yuzasida qattiq va oʻtkir boʻrtiklar boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish29. Rezbali ulanishlarni yigʻishda metall hamda plastik quvurlar va qismlar bir oʻqda boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDetallarning rezbalari yuzasi silliq, toza va burmalarsiz boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish30. Isteʼmol joyiga suvni yetkazib berish uchun zarur boʻlgan Ntr bosimi miqdori quyidagi formula boʻyicha aniqlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNtr = ∑itl + ∑hm.s + hgeom + hsv , (1)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishit — t, ℃, suv haroratida bosimning solishtirma yoʻqotilishi (quvur uzunligi birligiga bosimning yoʻqotilishi), m/m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishl — quvur oʻtkazgich uchastkasi uzunligi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhm.s — ulanish boʻgʻinlarida va mahalliy qarshiliklarda bosimning yoʻqotilishi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhgeom — geometrik balandlik (hisoblanayotgan quvur oʻtkazgich uchastkasining eng yuqori nuqtasi), m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhsv — quvur oʻtkazgichdan chiqish joyidagi erkin bosim, m (sanitariya-texnika uskunalari uchun SHNQ 2.04.01-22 ga muvofiq olinadi).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish∑hm.s ni ∑itl ning 20 — 30 foizga teng deb qabul qilishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish31. Ulanish boʻgʻinlarida gidravlik qarshilikni hisobga olmagan holda quvur oʻtkazgich uzunligi birligida bosim yoʻqotilishi (it) quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish

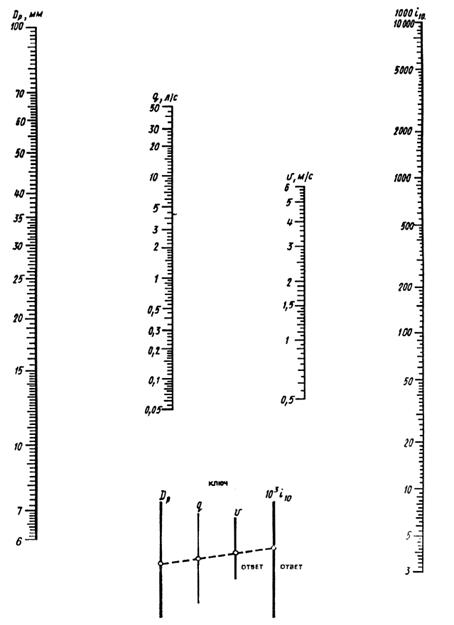

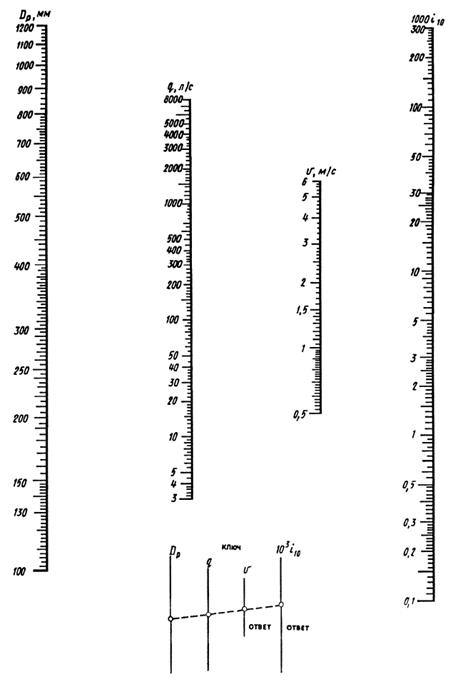

, (2)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishλ — quvur oʻtkazgich uzunligi boʻylab gidravlik qarshilik koeffitsiyenti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishV — suvning oʻrtacha harakat tezligi, m/s;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishg — erkin tushish tezlanishi, m/s2;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishd — quvur oʻtkazgichning hisobiy (ichki) diametri, m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGidravlik qarshilik koeffitsiyenti quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish

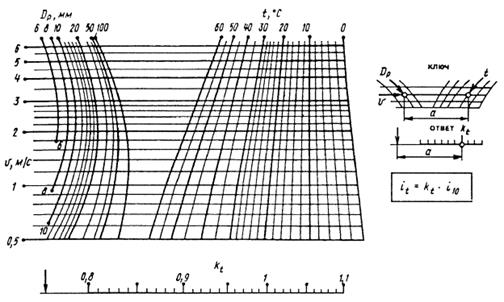

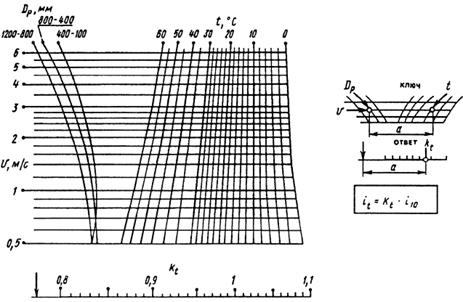

, (3)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishb — suv oqimi rejimlarining oʻxshashlik soni;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRef — Reynoldsning haqiqiy soni;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKe — ekvivalent gʻadir-budirlik koeffitsiyenti, m, alohida normativlar bilan belgilanadi, lekin kamida 0,00001 m deb olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuv oqimi rejimlarining oʻxshashlik soni b quyidagi formula bilan aniqlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (4)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish(b > 2 boʻlganda b = 2 deb olinishi kerak). Reynoldsning haqiqiy soni Ref quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (5)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishν — suvning kinematik yopishqoqlik koeffitsiyenti, m2/s.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuvning turbulent harakati paytidagi gidravlik qarshiligining kvadratik mintaqasi boshlanishiga mos keladigan Reynolds soni quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
. (6)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish32. Yuqorida keltirilgan formulalar boʻyicha taxminiy hisob-kitoblar uchun ushbu SHNQning 4-ilovasida keltirilgan nomogrammalardan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu SHNQning 4-ilovasida keltirilgan 13- va 14-rasmlardagi nomogrammalar yordamida harorati 10℃ boʻlgan suvni tashishda ishqalanish tufayli bosimning solishtirma yoʻqotilishi aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu SHNQning 4-ilovasida keltirilgan 15 va 16-rasmlardagi nomogrammalar yordamida suv harorati 10℃ dan farq qilganda, 1000i10 qiymatiga qoʻllaniladigan kt tuzatish koeffitsiyenti aniqlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-§. Tayanchlar va mahkamlagichlar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish33. Qurilish konstruksiyalari orqali oʻtadigan joylarda polimer quvurlar gʻilof (gilza)larda oʻtkazilishi kerak (ushbu SHNQning 1-rasmi).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGʻilof (gilza) uzunligi u kesib oʻtayotgan qurilish konstruksiyasi qalinligidan oshiqroq, pol sathidan esa 20 mm ga koʻtarilib turishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni ulash boʻgʻinlari gʻilof (gilza)larning ichida joylashtirilishiga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-rasm. Quvurlarni qurilish konstruksiyalari orqali oʻtkazish misollari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish34. Polimer quvur oʻtkazgichlar uchun quyidagicha tayanchlar qoʻllanilishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishularning oʻqlari boʻylab yoʻnalishda harakatlanishini taʼminlaydigan — qoʻzgʻaluvchan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishularning oʻqlari boʻylab yoʻnalishda harakatlanishiga yoʻl qoʻymaydigan — qoʻzgʻalmas.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish35. Quvurlarda qoʻzgʻalmas tayanchlar quvur tanasiga payvandlangan yoki yopishtirilgan (quvur materialiga qarab) tirgak halqalari — diametri 160 mm gacha boʻlgan quvurlar uchun muftalar, diametri 160 mm dan ortiq boʻlgan quvurlar uchun segmentlar yordamida amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichni tayanchga quvurni siqish yoʻli bilan mahkamlashga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQoʻzgʻaluvchan tayanchlar sifatida ichki diametri montaj qilinadigan quvur oʻtkazgichning tashqi diametridan 1 — 3 mm ga (yotqizish va issiqlikdan kengayishini hisobga olgan holda) kattaroq boʻlgan metall yoki polimer materialdan osma tayanchlar yoki qisqich (xomut)lar qoʻllanilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgich va metall qisqich oʻrtasida yumshoq materialdan qistirma qoʻyilishi kerak. Quvur oʻtkazgichni yotqizish joyi kengligi qisqich kengligidan kamida 2 mm ga kengroq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTayanchlarni joylashtirish misollari ushbu SHNQning 2-rasmida koʻrsatilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish36. Qoʻzgʻalmas tayanchlar quvur oʻtkazgich uchastkalari uzunligi harorat oʻzgarishlarida ularning kompensatsiyalanish qobiliyatidan oshmaydigan masofada joylashtirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish37. Konstruktiv jihatlarga koʻra mahkamlash tayanchlarni hisoblangan masofada oʻrnatish imkoni boʻlmasa, quvur oʻtkazgichlarni tekis boʻlgan asosga yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish38. Diametri 110 mm gacha boʻlgan quvur oʻtkazgichlarni tekis asosda, ajraladigan ulanishlar oʻrnatiladigan joylarda uzilishlarni hosil qilgan holda yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-rasm. Sirpanuvchi (qoʻzgʻalanuvchan) va qoʻzgʻalmas tayanchlarni joylashtirish usullari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish39. Gorizontal quvur oʻtkazgich vertikal holatga oʻtganda, gorizontal qismda burilishdan keyingi birinchi mahkamlash tayanchigacha boʻlgan masofa ushbu SHNQning 2-jadvaliga muvofiq joylashtirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDiametri 110 mm gacha boʻlgan quvur oʻtkazgichlar tekis asosga yotqizilganda, bunday masofa asosdan vertikal quvur oʻtkazgichgacha olinishi kerak. Bunda, asos oxiri va quvur oʻrtasida rezinali qistirma oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-jadval | ||||||
Quvur oʻtkazgichning tashqi diametri, mm | Polimer quvur oʻtkazgichning burilishidan gorizontal qismidagi birinchi mahkamlash tayanchigacha boʻlgan masofa, lk , mm | |||||
Oʻrnatish va foydalanish sharoitida quvur haroratining maksimal farqi, Dt, ℃ | ||||||
20 | 30 | 40 | 20 | 30 | 40 | |
63 110 160 225 315 400 | 255 455 670 810 1135 1440 | 275 500 740 890 1245 1595 | 300 540 785 960 1350 1715 | 130 230 | 145 255 | 155 275 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish40. Quvur oʻtkazgichlarning gorizontal uchastkalarini tekis asosga har 2 m da qisqichlar yordamida mahkamlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish41. Quvur oʻtkazgichlarning burilish hamda uskunalar, jihozlar va flanetslarga ulanish joylarida mahkamlanmagan gorizontal uchastkasi uzunligi 0,5 m dan oshmasligi kerak (mazkur SHNQning 3-rasmi).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish42. Shtrobalar, qutilar, orayopma plitalari va devorlardagi teshiklar quvurlarning montaji va sinovlari tugaganidan soʻng berkitilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish43. Bosimga chidamli quvur oʻtkazgichlarning gorizontal va vertikal qismlarida mahkamlagichlar orasidagi masofalar mazkur SHNQning 5-ilovasiga muvofiq qabul qilinishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-rasm. Quvurlarni shaxtalarda oʻtkazish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-§. Quvur oʻtkazgichlarning issiqlikdan kengayishini kompensatsiyalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish44. Loyihalashda va montaj qilishda harorat taʼsirida polimer quvur oʻtkazgichlarning uzunligi sezilarli darajada oʻzgarishini hisobga olish va ularni kompensatsiyalash uchun tegishli choralarni koʻrish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish45. Quvur oʻtkazgich uzunligining harorat oʻzgarishi Δl kattaligi quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(7)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishα — quvur materialining issiqda chiziqli kengayishi koeffitsiyenti, ℃ — 1;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishΔT — quvur oʻtkazgichning maksimal va minimal haroratlari oʻrtasidagi farq;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishL — quvur oʻtkazgichning uzunligi, m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish46. Harorat oʻzgarishida harorat deformatsiyalarni kompensatsiyalashni hisobga olmagan holda, quvur oʻtkazgichda hosil boʻladigan boʻylama kuchlanishlar Nt, quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (8)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE0 — quvur materialining elastik moduli, MRa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishF — quvur devorining koʻndalang kesimi maydoni, m2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichning har qanday uzunligida har qaysi mahkamlangan qismida hosil boʻladigan harorat kuchlanishlar hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish47. Burilma (otvod)lar, halqasimon, P-simon, silfonli kompensatorlar quvur oʻtkazgichlar uchun asosiy kompensatsiyalovchi elementlar hisoblanishi inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish48. 90° burchakli burilmaning kompensatsiyalash qobiliyati quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(9)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishΔld — quvur oʻtkazgichning, harorat taʼsiridan burilma yordamida kompensatsiyalanishi mumkin boʻlgan, maksimal yoʻl qoʻyilgan boʻylama siljishi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishl1 — burilmaga tutash quvur oʻtkazgichning qoʻzgʻaluvchan tayanchga boʻlgan toʻgʻri uchastkasi uzunligi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishr — burilmaning bukish radiusi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishD — quvurning tashqi diametri, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish[σ] — hisobiy mustahkamlik, MRa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE0 — elastiklik moduli, MRa.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBukilgan burilma (tirsak) va kompensatorning sxemalari 4-rasmda koʻrsatilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — burilma (tirsak); b – kompensator.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-rasm. Egilgan burilma (tirsak) va kompensatorning sxemalari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish49. Burilishlari boʻlmagan katta uzunlikdagi quvur oʻtkazgichlarning chiziqli kompensatsiyasini taʼminlash uchun ajralmaydigan ulanishlarga ega polimer quvur oʻtkazgichlarda P-simon yoki halqasimon kompensatorlar oʻrnatilishi koʻzda tutilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTekis asosga yotqizilgan quvurlarning chiziqli choʻzilishi boʻylama egilish bilan kompensatsiyalanishi lozim. Bunda, tekis asos kengligi haroratning oʻzgarishi oqibatida quvur oʻtkazgichning egilishi imkonini taʼminlashi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish50. P-simon kompensatorning kompensatsiyalash qobiliyati quyidagi formula bilan aniqlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(10)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishΔl — kompensator qabul qilishi mumkin boʻlgan harorat taʼsiridan quvur oʻtkazgichning yoʻl qoʻyilgan maksimal boʻylama harakati, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishh — kompensatorning chiqib turishi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishr — kompensator burilmasining egilish radiusi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — kompensatorning toʻgʻri uchastkasi uzunligi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishD — quvurning tashqi diametri, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish[σ] — uzoq muddatli mustahkamlik sharoitidan yoʻl qoʻyilgan zoʻriqish, MPa.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish51. Kompensator oʻqidan quvur oʻtkazgichning qoʻzgʻalmas tayanchni oʻrnatish oʻqigacha yoʻl qoʻyilgan maksimal masofa Lkom, sm, quyidagi formula boʻyicha hisoblanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(11)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish52. Burilma oʻqidan qoʻzgʻaluvchan tayanchni oʻrnatish oʻqigacha boʻlgan masofa l (ushbu SHNQning 5-rasmi) quyidagiga teng qabul qilinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(12)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishK — quyidagi formula boʻyicha quvurlarni polimer materiali mustahkamligi va elastik xususiyatlari bilan belgilanadigan koeffitsiyent:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (13)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishσ — quvur materialining hisobiy mustahkamligi, MRa.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-rasm. P-simon, halqasimon va G-simoni kompensatorlar. Tayanchlarni joylashtirish sxemasi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish53. Qoʻshimcha burilishlar, tushishlar va koʻtarilishlarni kiritish orqali quvur oʻtkazgichlarning kompensatsiyalanish qobiliyati oshirilishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish54. Tekis asosda “ilon izi” koʻrinishida yotqizilgan polimer quvurlarning boʻylama egilishi tufayli ulardagi harorat chiziqli choʻzilishi kompensatsiyasini taʼminlash mumkin. Bunda, asosning kengligi harorat oʻzgarishi natijasida quvur oʻtkazgichning erkin egilishi uchun imkon yaratilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish55. Quvur oʻtkazgichlarni G, Z va P-simon elementlarining kompensatsiyalanish qobiliyatini oshirishda quvur oʻtkazgichni montaj qilish paytida “choʻzish” (oldindan zoʻriqtirish) usuli qoʻllanilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8-§. Quvurlarning issiqlik izolatsiyasi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish56. Polimer materiallardan issiq suv quvur oʻtkazgichlari (suv tarqatish jihozlariga ulanishdan tashqari) issiqlik izolyatsiyasiga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish57. Quvur oʻtkazgichlarning issiqlik izolyatsiyasi SHNQ 2.04.14-22 ga muvofiq bajarilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgich uchun materialning issiqlik oʻtkazuvchanlik koeffitsiyenti 0,05 W/(m.℃) dan oshmasligi, lekin issiqlik izolyatsiyasi qatlamining qalinligi 10 mm dan kam boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-bob. Binolarning ichki oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlarini loyihalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Umumiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish58. Binolarning ichki oqova suvlarni chiqarib yuborish tizimlari kamida 75℃ doimiy haroratdagi oqova suvlarni hamda qisqa vaqt ichida (kamida 1 min) kamida 90℃ haroratdagi oqova suvlarni tashishga moʻljallangan oqova suvlarni chiqarib yuborish quvurlaridan loyihalanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish59. Oqova suvlarni chiqarib yuborish tizimini loyihalashda turli xildagi polimer quvurlar va biriktiruvchi qismlarning qoʻllanilishiga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish60. Yogʻin suvlarini oqizish uchun ichki quvurlar bino balandligi 10 m gacha boʻlganda bosimsiz quvurlardan, 10 m dan yuqori boʻlganda esa bosimga chidamli quvurlardan bajarilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish61. Polimer materiallardan oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish tik quvurlari yashirin usulda — shaxtalar, qutilar, joʻyaklar va shu kabilarda yotqizilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBinolarning yertoʻlalarida (ishlab chiqarish, ombor yoki xizmat xonalari uchun jihozlanmagan), chordoqlarida va sanitariya xonalarida oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlarini ochiq holda yotqizilishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish62. Oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari yashirin yotqizilganda, ularda reviziyalar oʻrnatiladigan hamda tozalash joylarida lyuklar, eshikchalar, yechib olinadigan panellar, panjaralar va boshqalarni oʻrnatish orqali qulay yetib olish imkoni taʼminlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish63. Oqova suvlarni chiqarib yuborish quvurlari va biriktiruvchi qismlarining diametri tashqi diametri boʻyicha unifikatsiyalanishi lozim: 32, 40, 50, 75, 90, 110 va 160 mm.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlar va biriktiruvchi qismlarning devorlari qalinligi polimer material turiga bogʻliq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Quvurlarni ulash turlari va usullari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish64. Binolarning ichki oqova suvlarni chiqarib yuborish tizimlari uchun quvurlar zichlashtiruvchi halqalar yordamida karnaysimon boʻgʻinlar orqali, PVX quvurlari esa qoʻshimcha ravishda yelimlash bilan ulanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish65. Polimer quvur oʻtkazgichlarning choʻyan va poʻlat quvurlarga oʻtish yoki uskunalarga ulash joylarida flanetsli ulanishlar ishlatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish66. Burilma quvur oʻtkazgichlar tik quvurlarga zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSilliq quvurlarni bir-biriga ulashda ikkita karnaysimon uchli muftalardan foydalanishga yoʻl qoʻyiladi, bunda muftalarni tayanchlarga mahkamlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish67. Choʻyan detallarning silliq uchlari (traplar, voronkalar va shu kabi) polimer materiallardan quvurlarga zichlashtiruvchi halqalar yoki manjetalar yordamida biriktiruvchi karnaysimon quvurlar orqali ulanishi kerak. Bunda, ishchi sirtlarida burma yoki gʻovaklari boʻlmagan choʻyan detallardan foydalanish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish68. Polimer materiallardan oqova suvlarni chiqarib yuborish quvurlarining silliq uchlari bir xil diametrli choʻyandan oqova suvlarni chiqarib yuborish quvurining karnaysimon uchiga maxsus zichlashtiruvchi halqalar yoki manjetalar yordamida ulanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvurlarni yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish69. Oqova suvlarni chiqarib yuborish tik quvurlari kommunikatsiya shaxtalari, shtrobalar, kanallar yoki qutilarda yotqizilganda ularga yetib olishni (kirishni) taʼminlaydigan oʻrab turuvchi konstruksiyalar SHNQ 2.04.01-22 ga muvofiq bajarilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish70. Tik quvurlarning orayopma plitalaridan oʻtish joylarini sementli qorishmalar bilan orayopmaning butun qalinligi boʻyicha yopishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni orayopma plitalaridan oʻtish joylari gidroizolyatsion material bilan boʻshliqsiz oʻralgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKoʻp qavatli binolarda qavatlararo yongʻin tarqalishini oldini olish maqsadida polimer quvurlarning shiftlar orqali oʻtish joylarida yongʻin taʼsirida koʻpchib shishadigan yongʻindan himoyalovchi muftalar oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish71. Quvurlar qurilish konstruksiyalari yuzasiga jipslangan boʻlmasligi kerak. Quvurlar va qurilish konstruksiyalari orasidagi masofa kamida 20 mm boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish72. Payvandlangan va yopishtirilgan ulanish boʻgʻinlaridan foydalanganda quvur oʻtkazgichlarning harorat choʻzilishini quvurlarni zichlashtiruvchi halqalar bilan oddiy yoki uzaytirilgan (kompensatsiyalovchi) karnaysimon uchlarga oʻrnatish orqali kompensatsiya qilish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish73. Sanitariya-texnika jihozlarini ulardan zoʻriqishlarni quvur oʻtkazgichlarga oʻtkazmagan holda, qurilish konstruksiyalariga qattiq va mustahkam mahkamlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish74. Oqova suvlarni chiqarib yuborish tik quvurining diametri ushbu quvurga ulangan sanitariya-texnika jihozlarini gidrotoʻsiq (zatvor)larining ishdan chiqishiga qarshi barqarorlik holatidan kelib chiqib, suv oqimining oʻtishini taʼminlash uchun hisoblanadi. Bunda, tik quvurda hosil boʻladigan havo bosimining pasayishi qiymati gidrotoʻsiqlarning minimal balandligidan katta boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBarcha burilma oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari hisoblangan oqova suv oqimi tezligida ular bosimsiz (erkin) oqim rejimida ishlashi uchun hisoblanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYogʻin suvlari uchun tik quvurlar va unga ulanishlar quvur balandligiga teng boʻlgan suv bosimida suv oʻtkazmaydigan (germetik) boʻlishi va tiqilib qolganda yoki toshib toʻlganda mustahkam boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish75. Shamollatiladigan va shamollatilmaydigan oqova suvlarni chiqarib yuborish tik quvurlarida havo bosimining yoʻl qoʻyilgan kamayish qiymati 0,9 hz dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhz — oqova suvlarni chiqarib yuborish tik quvuriga ulangan sanitariya-texnika jihozlarining eng kichik gidrotoʻsigʻining balandligi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish76. Shamollatiladigan oqova suvlarni chiqarib yuborish tik quvurida havo bosimi pasayishi qiymati quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(14)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishΔp — tik quvurdagi havo bosimi pasayishi qiymati, mm suv. ustuni;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqs — oqova suvlarining hisobiy miqdori, ms;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishα0 — har qavatdagi burilmalarning tik quvurga ulanish burchagi, grad;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDst — tik quvurning (ichki) diametri, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdotv — qavatlardagi burilmalar diametri, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishLst — tik quvurning ishchi balandligi, m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish90Dst > Lst da 90Dst = Lst deb qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish77. Shamollatilmaydigan oqova suvlarni chiqarib yuborish tik quvurida havo bosimi pasayishi qiymati quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (15)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishVsm — suv-havo aralashmasining tezligi, m/s, quyidagi formula bilan aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (16)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQv — yuqoridan pastga harakatlanayotgan oqova suvlarining oʻzi bilan tik quvurga tortib ketadigan havoning miqdori, m3/s, quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (17)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishω — tik quvurning koʻndalang kesimi maydoni, m2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish90Dst > Lst da 90Dst = Lst deb qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish78. Oʻzioqar quvur oʻtkazgichning nishabi quyidagi formulaga asosan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (18)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishλs — quvur oʻtkazgich (kanal)ning gidravlik qarshiligi koeffitsiyenti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishV — suyuqlik oqimining oʻrtacha tezligi, m/s;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishg — erkin tushish tezlanishi, m/s2;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRs — oqimning gidravlik radiusi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbs — suyuqlikning turbulent oqimi rejimini tavsiflovchi oʻlchovsiz koʻrsatkich — oʻtish (bs < 2) yoki kvadratik (bs = 2). bs > 2 boʻlganda bs = 2 deb olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (19)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — Ke ga bogʻliq boʻlgan empirik darajaning koʻrsatkichi,
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (20)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (21)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishReynolds soni Rekv quyidagi formulaga asosan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (22)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishReynolds soni Ref quyidagi formula bilan aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (23)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishν — suyuqlikning kinematik yopishqoqligi koeffitsiyenti, m2/s. Maishiy oqova suvlari uchun ν = 1,49 • 10 — 6 m2/s ga teng deb olish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgich toʻliq toʻldirilmaganda suyuqlik oqimining oʻrtacha tezligi Vn quyidagiga teng boʻladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (24)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishVp — quvur oʻtkazgich toʻliq toʻldirilganda suyuqlik oqimining oʻrtacha tezligi, m/s;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRsn, Rsp — quvur oʻtkazgich qisman va toʻliq toʻldirilganda gidravlik radiuslar, m.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish79. Suyuqlik oqimi (sarfi) qs ga quyidagiga teng boʻladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (25)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishω — quvur oʻtkazgichning maʼlum bir qismi toʻldirilganda suyuqlik oqimining jonli kesimi, m2, quyidagiga teng boʻladi: ω = Kωd2.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhs/d, Rs, Rsn/Rsp, Kω qiymatlari quyidagi 3-jadvalga asosan qabul qilinishi kerak.

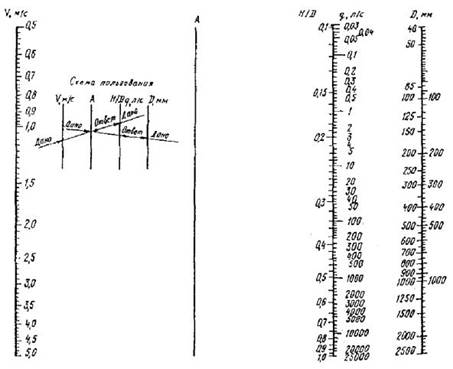

Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-jadval | |||
Quvur oʻtkazgichning toʻldirilishi, hs/d | Gidravlik radiusning qiymati, Rs | Gidravlik radiuslarning nisbati, Rsn/Rsp | Kω |
0,1 | 0,0635 | 0,2540 | 0,0409 |
0,2 | 0,1206 | 0,4824 | 0,1118 |
0,3 | 0,1709 | 0,6836 | 0,1982 |
0,4 | 0,2142 | 0,8568 | 0,2934 |
0,5 | 0,2500 | 1,0000 | 0,3927 |
0,6 | 0,2776 | 1,1104 | 0,4920 |
0,7 | 0,2962 | 1,1848 | 0,5872 |
0,8 | 0,3042 | 1,2168 | 0,6736 |
0,9 | 0,2980 | 1,1920 | 0,7445 |
1,0 | 0,2500 | 1,0000 | 0,7854 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish80. Bosimsiz (oʻzioqar) quvur oʻtkazgich diametrini uning toʻldirilishi va oqova suyuqlik miqdoriga (oqimi sarfiga) qarab, ushbu SHNQning 6-ilovasida keltirilgan nomogramma boʻyicha aniqlashga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-§. Tayanchlar va mahkamlagichlar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish81. Oqova suvlarni chiqarib yuborish va yogʻin suvlari uchun tik quvurlar loyihada koʻrsatilgan joylarda quyidagi talablarga rioya qilgan holda mahkamlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmahkamlagichlar quvur oʻtkazgich uzaytirilganda hosil boʻladigan kuchlanishlarni kompensator sifatida foydalaniladigan ulanishlar tomon yoʻnaltirishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmahkamlagichlar quvur oʻtkazgichlarning karnaysimon uchlariga yaqin joyda oʻrnatilishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmahkamlagichlar quvur oʻtkazgich qismlarining nishabini va bir oʻqdaligini taʼminlashi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchiga oʻrnatilgan mahkamlagichlar quvur oʻtkazgichning hisoblangan harorat choʻzilishini taʼminlashi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdiametri 50 mm gacha va 110 mm gacha boʻlgan, halqalar yordamida ulangan quvur oʻtkazgichlar uchun mahkamlagichlar orasidagi masofa quvur materialiga qarab olinishi, lekin 10D dan, vertikal quvurlar uchun — 20D dan oshmasligi kerak, bu yerda D — quvurning tashqi diametri;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmahkamlagichlar biriktiruvchi qismlarga oʻrnatilganda quvurlarning harorat choʻzilishini kompensatsiyalash uchun masofa taʼminlanishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmahkamlagichni biriktiruvchi qismlarga oʻrnatish imkoni boʻlmasa, biriktiruvchi qismlar quvur choʻzilishini taʼminlaydigan masofada xomutlar bilan mahkamlanishi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish82. Quvur oʻtkazgichning vertikal qismlarida mahkamlagichlar karnaysimon uchlarning ostida, unitaz va traplarga ulash uchun qoʻllaniladigan quvurlarning ustida oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGidrotoʻsiqlardan chiqadigan burilmalarda mahkamlagichlar oʻrnatilishiga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish83. Quvur oʻtkazgichlarni yotqizish va mahkamlagichlarni oʻrnatishdan avval sanitariya-texnika jihozlar, suvni chiqaruvchi voronkalar va oqova suvlarni qabul qiluvchi boshqa moslamalar qurilish konstruksiyalariga mahkam oʻrnatilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMetalldan biriktiruvchi qismlar yuklamalarni quvurlarga oʻtkazishni istisno qiladigan mustaqil mahkamlagichlarga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish84. Quvur oʻtkazgichlarning flanetsli ulanishlarini yigʻishda flanetslarning qiyshayishlarini bartaraf etish uchun boltlarni notekis taranglash hamda flanetslar orasidagi boʻshliqlarni bartaraf etish uchun ponasimon qistirmalar va shaybalardan foydalanishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish85. Polimer quvur oʻtkazgichlar yashirin usulda yotqizilganda, joʻyak (kanal)larning ichki yuzasida qattiq va oʻtkir boʻrtmalar boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish86. Rezbali ulanishlarni yigʻishda metall va plastmassa detallari bir oʻqda joylashtirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDetallarning rezbalari sirti tekis, toza va burmalarsiz boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-bob. Tashqi suv taʼminoti quvur oʻtkazgichlarini loyihalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Umumiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish87. Tashqi suv taʼminoti quvur oʻtkazgichlari uchun polimer materiallardan ishlab chiqilgan bosimga chidamli quvurlarni tanlashda iqlim sharoitlari va texnik-iqtisodiy baholash natijalari hisobga olinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish88. Quvurlar hisoblash yoʻli bilan tanlanadi va tashqi suv taʼminoti uchun “C” (PN-6) va undan yuqori turdagi quvurlardan foydalanish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Quvurlarni ulash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish89. Polimer quvurlarni ulash uchun polimer biriktiruvchi qismlardan foydalanish lozim. Maxsus metall biriktiruvchi qismlardan foydalanishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish90. Diametri 110 mm gacha boʻlgan poliolefin quvurlarni ulash uchun payvandlash usulini qoʻllash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPVX, shisha tolali va bazalt plastmassalardan quvurlarni profillangan rezinali halqalar bilan zichlashtirilgan karnaysimon uchlar (boʻgʻinlar)da yoki yelimlash usulida ulanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish91. Polimer quvurlarni armatura va metall quvurlarga ulash uchun plastik boʻyinbogʻ (vtulka)lar va boʻsh metall flanets (gardish)lardan yoki ajralmaydigan plastik-metall ulanishlardan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvur oʻtkazgichlarni yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish92. Suv quvuri trassasi SHNQ 2.04.02-19 ga muvofiq, yotqizish usulini (tuproqda, kollektorlarda, oʻtmaydigan kanallarda, rekonstruksiya qilingan quvurlarda) hisobga olgan holda, mahalliy sharoit va texnik-iqtisodiy hisob-kitob natijalaridan kelib chiqib belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish93. Yangi quriladigan quvur oʻtkazgichlarni tuproqda yotqizilishiga ustuvorlik berish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish94. Quvurni minimal radiusda r egish hisobiga trassani burish imkoniyatidan foydalanish lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(26)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE0 — polimerning choʻzilishdagi elastiklik moduli, MRa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishD — quvurlarning tashqi diametri, mm;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishσ — choʻzilishdagi quvur materiali uchun hisobiy mustahkamlik (oquvchanlik chegarasi), MRa.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish95. Quvur trassasi burilishini zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulangan quvurlarning oʻqlarini bir-biriga nisbatan 2° gacha burchak ostida ogʻdirish hisobiga amalga oshirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish96. Polimer suv quvurining minimal yotqizish chuqurligi quyidagicha qabul qilinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning pastki siritgacha — nolga teng harorat yer qaʼriga kirib boradigan hisobiy chuqurligidan 0,5 m ga koʻproq (SHNQ 2.04.02-19 ga muvofiq);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning yuqori sirtigacha — qurilish maydonchasida tuproqning muzlash chuqurligidan 0,5 m ga koʻproq.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTransportning harakati jadal boʻlgan joylarda yotqiziladigan quvurning yuqori qismigacha minimal chuqurlik kamida 1 m, transport harakati kam boʻlgan joylarda esa kamida 0,7 m boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish97. Transport vositasidan yuk tushmaydigan joylarda quvur mustahkamligi taʼminlanganda suv tarmoqlarining minimal chuqurligi kamida 1,0 m boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish98. Suv tarmogʻining boshqa kommunikatsiya tarmoqlari hamda avtomobil va temir yoʻllari bilan kesishmalari SHNQ 2.04.02-19 ga muvofiq gʻilof (futlyar)larda amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGʻilofning kesishgan inshootdan tashqariga chiqadigan uchlari uzunligi kamida 1,5 m boʻlishi kerak. Gʻilofning ichki diametri quvurning tashqi diametridan 200 mm kattaroq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish99. Polimer quvurli suv tarmoqlari oqova suvlarni chiqarib yuborish quvurlari bilan (vertikallik boʻyicha) 0,4 m dan kam masofada kesishganda gʻiloflarda loyihalanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGʻilofning chetidan quvurlarning oʻzaro kesishmasigacha boʻlgan masofa har bir tarafiga — loyli tuproqlarda kamida 5 m, yirik toshli va qumli tuproqlarda esa 10 m boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish100. Plastik quvurlarni boshqa materialli (poʻlat, choʻyan, asbest-sement va shu kabilar) quvurlar bilan ulanmalarini 4 — 6 mm qalinlikdagi elastik (rezina) qistirmalar bilan, ajraladigan biriktiruvchi qismlar (flanets) yordamida amalga oshirish lozim. Yerosti yotqizishda bunday ulanishlar quduqlarning ichida oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGeologik sharoitlardan kelib chiqib, korroziyadan himoyalash choralarini koʻrgan holda (masalan, ulanishni bitum-rezinali (sovuq) mastika bilan qoplash orqali), flanetsli ulanishlarni toʻgʻridan-toʻgʻri yerga yotqizishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish101. Plastmassa quvur oʻtkazgichlar bino va inshootlar konstruksiyalari bilan kesishish joylarida (masalan, bino shifti, devori, poydevori yoki quduq devori) poʻlat yoki plastmassa gʻiloflari koʻzda tutilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGʻiloflarning yongʻin-texnik koʻrsatkichlari ular kesib oʻtadigan konstruksiyalarning olovbardoshlilik va yongʻin xavfliligi chegaralardan past boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGʻilof va quvur oʻtkazgich orasidagi boʻshliq suv oʻtkazmaydigan elastik materiallar bilan toʻldirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish102. Quvurlarni tunelarda (kommunikatsiya kollektorlarida) yotqizilishi SHNQ 2.04.02-19 ga muvofiq bajarilishi kerak. Bunda, elektr sim va kabellari polimer quvur oʻtkazgichlar ustida yotqizilishi va konstruktiv jihatdan ajratilgan boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish103. Armaturani quduq, tonnel yoki kanalning devoriga yoki tubiga mahkamlash anker boltlari va xomutlar yordamida yoki betonlash yoʻli bilan amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvur oʻtkazgichlarning mustahkamligini hisoblash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish104. Quvur oʻtkazgichlarning mustahkamligi mazkur SHNQning 7-ilovasi boʻyicha hisoblanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish105. Tashqi suv taʼminoti quvur oʻtkazgichlarning gidravlikasi ushbu SHNQning 4-bobi 5-paragrafida keltirilgan usuldan foydalanib hisoblanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-§. Quvurlarning harorat choʻzilishini kompensatsiyalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish106. Yer ostida yotqiziladigan, zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulanadigan sovuq suv quvurlarida harorat choʻzilishlari karnaysimon uchlari yordamida kompensatsiyalashni taʼminlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish107. Tuproqning quvurni siqib qolish xususiyatini inobatga olib, payvandlangan yoki boshqa ajralmaydigan ulanishlari boʻlgan, yer ostiga yotqiziladigan suv quvurlarda maxsus kompensatsiya choralarini amalga oshirish talab qilinmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish108. Suv quvurlari kanallarda yotqizilganda ushbu SHNQning 4-bobi 7-paragrafiga muvofiq quvur choʻzilishini kompensatsiyalash boʻyicha hisoblar amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish109. Kanallarga yoki tonnellarga, shuningdek yer yuzasiga yoki yer ustidagi tayanchlarga yotqiziladigan, ajralmaydigan ulanishga ega quvurlar uchun chiziqli choʻzilish kompensatsiyasi ushbu SHNQning 4-bobi 7-paragrafida nazarda tutilgan mahkamlagichlar va maxsus kompensatsiyalovchi elementlarni joylashtirish yordamida amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish110. Ajralmaydigan ulanishlari boʻlgan polimer quvurlar gorizontal holatda yotqizilganda, shuningdek ularni kanal yoki tonnellarda yotqizilganda tayanchlar orasidagi masofalar mazkur SHNQning 5-ilovasida keltirilgan 11-jadvaliga muvofiq olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning rezinali halqalar bilan zichlashtirilgan karnaysimon uchlarga ulangan boʻgʻinlar tayanchlarda joylashgan boʻlsa, mahkamlagichlar orasidagi masofalar mazkur SHNQning 5-ilovasida keltirilgan 12-jadvali boʻyicha, ulangan boʻgʻinlar tayanchlar orasida joylashganda esa ushbu jadvalda keltirilgan masofalar 30 foizga kamaytirib olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE, OʻYE va Oʻ turdagi PVX quvurlar uchun tayanchlar orasidagi masofalar mos ravishda OʻYE, Oʻ va O turdagi PVP va PP quvurlari bilan bir xil qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish111. Polimer quvurlarni ajralmaydigan ulanishlar bilan vertikal holatda yotqizishda mahkamlagichlar orasidagi masofalar mazkur SHNQning 5-ilovasidagi 5.2-jadvaliga muvofiq olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-bob. Tashqi oqova suvlarni chiqarib yuborish, yogʻin suvlarini oqizish va drenaj quvurlarini loyihalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Umumiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish112. Tashqi oqova suvlarni chiqarib yuborish, yogʻin suvlarini oqizish va drenaj quvurlari SHNQ 2.04.03-24 ga muvofiq loyihalashtirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish113. Tashqi oqova suvlarni chiqarib yuborish, yogʻin suvlarini oqizish va drenajlar uchun quvurlarni tanlashda oqova suvlarining tarkibi va ishchi harorati, shuningdek gidravlik va mustahkamlik boʻyicha hisob-kitoblar inobatga olinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish114. Oʻzioqar oqova suvlarni chiqarib yuborish tarmoqlarida ushbu maqsadlar uchun maxsus moʻljallangan quvurlardan foydalanish lozim. Bosimli quvurlar hisob-kitoblar bilan asoslangan holda qoʻllanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Quvurlarning tasnifi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish115. Bosimsiz oqova suvlarni chiqarib yuborish tarmoqlar uchun silliq quvurlar tashqi diametr boʻyicha unifikatsiyalanadi, bundan shisha va bazalt tolali plastmassa quvurlar mustasno.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlar ularning qobigʻi halqasi qattiqligiga qarab “qattiq boʻlmagan”, “yarim qattiq” va “qattiq” sinflariga boʻlinadi. Quvurlarning sinflari ushbu SHNQning 2-ilovasida keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Quvurlarning ulanishi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish116. Oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarida ham ajraladigan, ham ajralmaydigan ulanishlarni koʻzda tutish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish117. Ajraladigan ulanishlar sifatida turli xildagi profillangan halqalar bilan zichlashtirilgan karnaysimon uchlar (boʻgʻinlar)dan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish118. Quvurlarni ulash usullari ushbu SHNQning 4-bobidagi 3-paragrafiga asosan qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish119. Bosimli oqova suvlarni chiqarib yuborish quvur oʻtkazichlarida asosan ajralmaydigan ulanishlardan (bir-biriga yopishtirish yoki payvandlash) foydalanish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish120. Bosimli oqova suvlarni chiqarib yuborish quvur oʻtkazichlarida ajraladigan ulanishlar (flanets, mufta va shu kabi), qoida tariqasida quvurlarni uskuna va jihozlarga ulash joylarida ishlatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvur oʻtkazgichlarni yotqizish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish121. Tashqi oqova suvlarni chiqarib yuborish trassalari SHNQ 2.04.03-24 ni hisobga olgan holda tanlanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish122. Oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari faqat toʻgʻri chiziqli va tekis yotqizilishi kerak. Quvur oʻtkazgichlarning diametri va yoʻnalishi faqat quduqlarda oʻzgartirilishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBosimli oqova suvlarni chiqarib yuborish tizimlari ushbu SHNQning 4-bobiga muvofiq loyihalanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish123. Tashqi yuklarning taʼsiri ostida boʻlgan polimer quvurlar uchun tuproq qarshiligini inobatga olgan holda quvurlar kesimining deformatsiyasi (diametrning vertikal qisqarishi) hisoblab chiqilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish124. Oqova suvlarni chiqarib yuborish tarmoqlarini yotqizishda polimer quvurlarni maksimal yotqizish chuqurligi SHNQ 2.04.03-24 ga muvofiq, “Oʻ” va “O” turdagi quvurlardan quriladigan suv taʼminoti tarmoqlari uchun esa SHNQ 2.04.02-24 ga muvofiq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni kattaroq chuqurlikda yoki boshqa turdagi quvurlarni yotqizish zarur boʻlganda ularni mustahkamlikka hisoblash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-§. Quvur oʻtkazgich mustahkamligini hisoblash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish125. Oʻzioqar quvur oʻtkazgichlar mustahkamligi mazkur SHNQning 7-ilovasiga muvofiq hisoblanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-§. Quvur oʻtkazgichlarning gidravlikasini hisoblash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish126. Yer ostida yotqiziladigan oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari gidravlikasi ushbu SHNQning 4-bobidagi 5-paragrafida keltirilgan formulalar boʻyicha hisoblanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-§. Quvurlarning harorat choʻzilishini kompensatsiyalash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish127. Bosimli oqova suvlarni chiqarib yuborish tarmoqlarida quvurlarning harorat choʻzilishini kompensatsiyalash zarurati, tuproqning quvurni siqib qolish xususiyatini hisobga olgan holda, ushbu SHNQning 4-bobidagi 7-paragrafga muvofiq hisoblash yoʻli bilan belgilanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgich tuproq bilan siqib qolinganda quvur oʻtkazgichning choʻzilishi kamayadi. Bunday kamayish Δlum miqdori quyidagi formula bilan aniqlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
, (27)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishft — tajriba usulida aniqlanadigan materialning tuproq bilan ishqalanish koeffitsiyenti, bunday maʼlumotlar boʻlmaganda bu koeffitsiyent 0,4 ga teng deb olinadi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishγ — tuproqning hajmiy ogʻirligi, N/m3;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishN — quvur oʻtkazgichni yotqizish chuqurligi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishL — quvur oʻtkazgich uzunligi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishEsj — deformatsiya yoʻnalishida materialning elastiklik moduli, Ra;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishs — quvur oʻtkazgich devori qalinligi, m;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKu — tuproqning zichlanish koeffitsiyenti, transheyani toʻldirishda zichlanish darajasi 0,95 boʻlganda – 1, nazoratsiz zichlanish darajasida — 0,5 deb olinadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish128. Oʻzioqar oqova suvlarini chiqarib yuborish uchun ishlatiladigan quvur oʻtkazgichlarda harorat oʻzgarishi natijasida yuzaga keladigan deformatsiyalar (shakl oʻzgarishi) quyidagi usullar yordamida kompensatsiya qilinishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishhalqalar bilan zichlashtirilgan karnaysimon uchlari (boʻgʻinlari);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqisman oqova suvlarni chiqarib yuborish quduqlarida, quduq devorlari orqali oʻtish joylarini tashkil etish va tarnovi (lotogi)ni toʻldirish (zichlashtirish) orqali.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8-§. Oqova suvlarni chiqarib yuborish tizimlari uchun quduqlar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish129. Yogʻin suvlarini oqizish tizimlari uchun oqova suvlarni chiqarib yuborish, drenaj va suvlarni qabul qilish quduqlaridan foydalanishga yoʻl qoʻyiladi (masalan, polimer materialdan (PE, PVX va shu kabilar), kombinatsiyalangan (temir-beton elementlar bilan birlashgan polimer materialdan ishlab chiqarilgan elementlar), temir-betonli va gʻishtli).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuduqlarning oʻlchamlari SHNQ 2.04.03-24 ga muvofiq olinishi lozim. Bunda, oʻlchamlar GOST 8020-2016 hamda Oʻz DSt EN 13598-2:2020 ga mos boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish130. Polimer materialdan quduqlar temir-betondan himoyalash plitasi (GOST 8020-2016) va metall yoki kompozit plastmassalardan lyuk elementlari (GOST 3634-2019, Oʻz DSt ISO 13272:2019) bilan birgalikda ishlatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish131. Polimer materialdan quduqlarning tag plitalari polimer materialdan tarnov (lotok)lar va quvur oʻtkazgichlarni ulash uchun uchi chiqib turadigan quvurlarga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8-bob. Quvur oʻtkazgichlarni montaj qilish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Umumiy talablar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish132. Polimer quvur oʻtkazgichlarni qurishda qurilish sifati quyidagilar orqali taʼminlashi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlar, biriktiruvchi qismlar va armaturalarni texnik koʻrikdan oʻtkazish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqoʻllaniladigan payvandlash qurilmalari va asbob-uskunalarni texnik koʻrikdan oʻtkazish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyigʻish sifati va payvandlash rejimlarini tizimli operatsion nazoratini amalga oshirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlangan boʻgʻinlarning sifatini vizual nazorat qilish va ularning geometrik parametrlarini tekshirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlangan va boshqa birikmalarni mexanik sinovdan oʻtkazish.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish133. Quvur oʻtkazgichlarni qurish jarayonlarini (operatsion) tekshirish quyidagilarni oʻz ichiga olishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlash ishlarining toʻgʻri tayyorlanishini, quvurlar va fasonli biriktiruvchi qismlarning sirtlarini ifloslanishdan, namlikdan va boshqalardan tozalanganligini koʻrikdan oʻtkazish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlash texnologiyasini nazorat qilish (qizdirgich harorati, qismlarni qizdirish davomiyligi va shu kabilar).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish134. Payvandlangan va birikish boʻgʻinlarining sifatini nazorat qilish, quvurlarning texnik koʻrikdan oʻtkazish ushbu bobning 2-paragrafiga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Quvurlar, biriktiruvchi qismlar va armaturalarni texnik koʻrikdan oʻtkazish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish135. Texnik koʻrikdan oʻtkazishda quyidagi amallar bajarilishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqadoqlashning yaxlitligini tekshirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlar va biriktiruvchi qismlarning tamgʻalarini texnik hujjatlarga muvofiqligini tekshirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlar va biriktiruvchi qismlar sirtini, shuningdek biriktiruvchi qismlarning ichki sirtini koʻzdan kechirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarning tashqi va ichki diametrlarini hamda devor qalinligini oʻlchash va loyiha hujjatlarida berilgan oʻlchamlar bilan taqqoslash. Oʻlchovlar kamida ikkita oʻzaro perpendikulyar diametrlar boʻylab amalga oshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish136. Oʻlchov natijalari quvurlar va biriktiruvchi qismlari uchun texnik hujjatlarda koʻrsatilgan oʻlchamlarga mos boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlar va biriktiruvchi qismlari uchlarining ruxsat etilgan ogʻishlardan yuqori ovallikka ega boʻlishiga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish137. Texnologik nuqsonlar, standartlar va texnik shartlarda belgilanganidan yuqori ogʻishlarga ega boʻlgan quvurlarni va biriktiruvchi qismlarni montaj qilish uchun foydalanishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Polimer quvurlarni payvandlash va yopishtirish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish138. Polimer quvurlarni va biriktiruvchi qismlarni payvandlash ishlari kontaktli qizdirish uskunalari (uchma-uch, karnaysimon uchlar bilan) yoki qizdirish elementi ichiga oʻrnatib ketilgan biriktiruvchi qismlar yordamida amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish139. Tashqi diametri 50 mm dan va devor qalinligi 4 mm dan ortiq boʻlgan quvurlar va biriktiruvchi qismlarning oʻzaro ulanishlari payvandlash yoʻli bilan (ushbu SHNQning 6-rasmi), tashqi diametri 110 mm gacha boʻlgan va har qanday devor qalinligiga ega boʻlgan quvurlar esa karnaysimon uchlarda payvandlanishi lozim (ushbu SHNQning 7-va 8-rasmlari).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlashda quvurlar va biriktiruvchi qismlar yetkazib berilgan partiyalariga qarab saralab olinishi kerak. Bir xil boʻlmagan polimer quvurlar va biriktiruvchi qismlarni oʻzaro payvandlashga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni uchma-uch payvandlashda ularning qirralari boʻyicha siljiganligining maksimal qiymati quvur devori qalinligining 10 foizidan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBiriktiruvchi qismning karnaysimon uchining ichki diametri payvandlanadigan quvurning tashqi diametriga nisbatan kamroq boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — payvandlash uskunasining qisqichlarida payvandlanadigan quvurlarning uchlarini markazlashtirish va mahkamlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishb — quvur uchlariga mexanik ishlov berish (1);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishv — oraliq masofasi boʻyicha uchlarning bir-biriga mosligini va toʻgʻriligini tekshirish (c);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishg — qizdirilgan asbob bilan payvandlanadigan sirtlarni qizdirish va eritish (2);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishd — payvand choki hosil boʻlgunga qadar boʻgʻinni jipslashtirish.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-rasm. Quvurlarni yigʻish va kontaktli qizdirgich yordamida uchma-uch payvandlash jarayonining ketma-ketligi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishI — quvur va qismlarni payvandlashga tayyorlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishII — quvur va qismlarni qizdirish va sovutish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIII — quvur va qismlarni ulash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1 — biriktiruvchi qismning karnaysimon uchi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2 — quvurning uchi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3 — cheklovchi qisqich (xomut);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4 — qizdiruvchi uskuna;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5 — payvand choki;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6 — material eritilgan joyi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-rasm. Quvurlarni kontaktli payvandlash jarayonining ketma-ketligi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish140. Quvur va biriktiruvchi qismlar uchma-uch payvandlanganda ularni bevosita qizdirishdan oldin payvandlanadigan sirtlar iflosliklardan va oksidlangan qoplamdan mexanik ishlov berish orqali tozalanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUchlariga mexanik ishlov berilgandan soʻng, markazlashtirish moslamasi yordamida ulanadigan quvurlar uchma-uch keltirilishi, ularning orasidagi masofa (zazor), diametri 110 mm gacha boʻlgan quvurlar uchun 0,5 mm dan, undan kattaroq diametrli quvurlar uchun esa 0,7 mm dan ortiq boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishKarnaysimon uchida payvandlanadigan quvurning uchi qirrasida, quvur devori qalinligining 1/3 qismiga teng 45⁰ li burchak ostida tashqi faskaga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish141. Montaj sharoitida quvurlarni uchma-uch payvandlash ishlarini, asosiy payvandlash jarayonlari avtomatlashtirilgan va texnologik jarayonlarni roʻyxatga oluvchi kompyuter nazoratini taʼminlaydigan payvandlash moslamalari yordamida amalga oshirish lozim (mazkur SHNQning 8-rasmi).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarni payvandlashda erigan materialning yopishib qolmasligi uchun qizdirgichni issiqlikka chidamli adgeziyaga qarshi qoplama bilan qoplash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
|
|
|

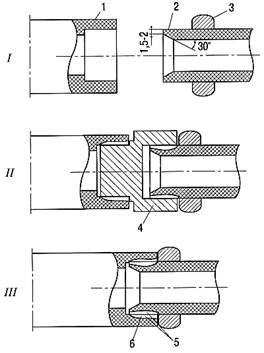

1. Kerakli uzunlikni kesish uchun oʻlchash. |
|
2. Quvurni kesish. |
|
|
|
|
|
3. Payvandlash uskunasini qizdirish. |
|
4. Truba va fitingni payvandlash uskunasining uchiga kirgizib qizdirish. |
|
|
|
|
|
5. Qizdirilgan fitingni trubaning uchiga kirgizish. |
|
6. Ulash va ulanishni sovutish vaqtiga rioya etish lozim. |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8-rasm. Quvurlarni kontaktli payvandlash jarayonining ketma-ketligi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish142. Payvandlash mashinalari va montaj qilish moslamalari yordamida kontaktli payvandlashda quyidagilar bajarilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsiquvchi va markazlashtiruvchi moslamada quvurlarni oʻrnatish va tekislash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarning qirralari mexanik usulda kesish va uchlarini yogʻsizlantirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlanadigan yuzalarni isitish va bosim ostida eritish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlovchi qizdirgichni chiqarib olish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning payvandlanadigan qizdirilgan sirtlarni bosim ostida biriktirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvand chokini bosim ostida sovutish.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish143. Uchma-uch payvandlash jarayonining asosiy tekshiriladigan parametrlariga quyidagilar kiradi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqizdirgichning ishchi yuzalari harorati;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqizdirish davomiyligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisheritish chuqurligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisheritish va biriktirish paytidagi bosimning kattaligi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlashdan keyin ichki va tashqi burma (valik)larning balandligi (h) quvurning devori qalinligi (s) 5 mm gacha boʻlganda 2 — 2,5 m dan, devor qalinligi 6 — 20 mm boʻlganda 3 — 5 mm dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish144. Karnaysimon uchlarda kontaktli payvandlash usuli quyidagi amallarni oʻz ichiga olishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur uchidan biriktiruvchi qismning karnaysimon uchining chuqurligiga teng masofaga 2 mm qoʻshib belgini chizib qoʻyish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbiriktiruvchi qismning karnaysimon uchini qizdiruvchi element uchiga oʻrnatish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchini qizdiruvchi element gilzasiga oʻrnatish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlanadigan qismlarni belgilangan vaqt davomida qizdirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlanadigan qismlarni qizdiruvchi elementdan bir vaqtning oʻzida chiqarib olish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisheritilgan qismlarni bir-biriga belgigacha ulash (oʻrnatish) va qotib qolgunga qadar ushlab turish.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlash davomida qismlar birlashtirilgandan keyin ularni bir-biriga nisbatan aylantirish (burish)ga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHar bir payvandlashdan keyin ishchi sirtlarni yopishib qolgan materiallardan tozalash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlangan buyumlarni qisman qotib qolgunga qadar ushlab turish vaqti qoʻllanayotgan materialga bogʻliqdir.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlangan boʻgʻinlar payvandlash asbobi yoki oʻrnatish moslamasining markazlashtiruvchi qisqichlarida, ulanish boʻgʻinini sovutish paytida, diametral qarama-qarshi nuqtalarda, tashqi burma (valik)ning issiq eritmasida, payvandlash jarayoni tugagandan soʻng darhol tamgʻalanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUlanish boʻgʻinlari GOST 2930-62 (yoki ISO 10012:2003)ga muvofiq tamgʻalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish145. Elektr qizdirish elementlari oʻrnatib ketilgan biriktiruvchi qismlar yordamida payvandlash usuli har qanday devor qalinligi bilan, diametri 20 — 500 mm boʻlgan plastik quvurlarni ulash uchun, shuningdek quvur oʻtkazgichlarga egarsimon burilmalarni payvandlash uchun qoʻllanilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQizdirish elementlari oʻrnatib ketilgan muftalar yordamida quyidagi holatlarda payvandlash lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishuzun oʻlchamli quvurlarni ulashda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdevor qalinligi 5 mm dan kam boʻlgan quvurlarni ulashda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtor sharoitda quvurlarni taʼmirlashda.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQizdirish elementlari oʻrnatib ketilgan biriktiruvchi qismlardan foydalangan holda quvur oʻtkazgichlarni payvandlash usuli, atrof-muhit harorati minus 5℃ dan past va +35℃ dan yuqori boʻlmaganda qoʻllanilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlash ishlarini havo haroratining boshqa darajalarida amalga oshirishda, ishlar payvandlash joyi isitiladigan chodir (palatka)larda amalga oshirilishi lozim. Payvandlash joyi namlik, qum, chang va boshqalardan himoyalanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish146. Qizdirish elementlari oʻrnatib ketilgan muftalar yordamida quvurlarni ulash texnologik jarayoni quyidagilarni oʻz ichiga olishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur uchlarini tayyorlash — ifloslanishdan tozalash, oʻlchov belgilarini qoʻyish, payvandlanadigan sirtlarga mexanik ishlov berish va ularni yogʻsizlantirish. Quvur uchining tozalanadigan qismi uzunligi payvandlash uchun qoʻllanadigan mufta uzunligidan kamida 1,5 baravar koʻp boʻlishi kerak;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishulanishni yigʻish — muftani bir vaqtning oʻzida joylashtirish bilan markazlashtiruvchi qurilma qisqichlarida payvandlanadigan quvurlarning uchlarini oʻrnatish va mahkamlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlash uskunasiga ulanish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlash — payvandlash jarayoni dasturini oʻrnatish, ulanish boʻgʻinini qizdirish va sovutish (mazkur SHNQning 9-rasmi).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMexanik ishlovdan oldin, ishlov beriladigan joyni belgilash uchun muftaning 1/2 uzunligida payvandlanadigan quvurlarning uchlariga muftani oʻtirish chuqurligini belgilab olish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurning uchiga mexanik ishlov berilganda quvurning belgilangan uchi yuzasidan 0,1 — 0,2 mm qalinlikda material qatlami va sirtidagi burmalar olib tashlanishi kerak. Quvur va karnaysimon qismning oʻzaro payvandlanadigan sirtlari orasidagi boʻshliq 0,3 mm dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMexanik ishlovdan keyin quvurlarning payvandlanadigan sirtlari va muftalar ushbu maqsadlar uchun maxsus tavsiya etilgan aralashmalar bilan yaxshilab artib yogʻsizlantirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIshlab chiqaruvchi tomonidan individual germetik qadoqlarda yetkazib beriladigan, bevosita yigʻilishdan oldin ochiladigan, qizdirish elementlari oʻrnatib ketilgan muftalarni yogʻsizlantirish talab etilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish147. Quvurlar uchlarining perpendikulyarligi uchun yoʻl qoʻyiladigan qiymati va ular orasidagi maksimal oraliq masofa ushbu SHNQning 4 va 5-jadvallariga asosan qabul qilinishi kerak (mazkur SHNQning 10-rasm).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish148. Ulanmalarni yigʻish jarayonida quyidagilar bajarilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbirinchi quvurning uchiga mufta va quvurning uchlari bir-biriga taqalguniga qadar muftani kirgizish, quvur uchini montaj qilish moslamasining qisqichiga mahkamlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishikkinchi quvurning uchini birinchi quvurning uchiga taqab oʻrnatish va uni montaj qilish moslamasining qisqichiga mahkamlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmuftani ikkinchi quvurning uchiga, muftaning 1/2 uzunligiga, moslamasining qisqichiga taqab yoki quvurdagi belgida toʻxtaguncha kirgizish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlash uskunasidan tok oʻtkazuvchi simlarni muftaning klemmalariga ulash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻrnatib ketilgan qizdirish elementlariga (simli elektr gʻaltaklarga) shikast yetkazmaslik uchun quvurni muftaning ichiga ehtiyotkorlik bilan, katta kuchlanish bermasdan, qiyshaytirmasdan va buramasdan kiritish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYigʻilgan quvurlar egilmasdan va osilmasdan tekis yotqizilishi, muftaning tok oʻtkazuvchi klemmasi xizmat koʻsatish uchun qulay joylashtirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlash rejimi parametrlari qoʻllaniladigan muftalarning materialiga va payvandlash uskunalarining turiga qarab belgilanishi kerak. Moslama yoqilgandan soʻng payvandlash jarayoni avtomatik ravishda amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPayvandlangan boʻgʻin qizdirish tugagandan soʻng, kamida 20 min davomida sovutilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — ulanish uchun elementlarni tayyorlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishb, c, g — ulanishni yigʻish bosqichlari;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishd — payvandlash uchun yigʻilgan ulanish boʻgʻini;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1 — quvur; 2 — muftani oʻtirish chuqurligi va quvur sirtiga ishlov berish joyi belgisi; 3 — mufta; 4 — oʻrnatib ketilgan qizdirgich; 5 — elektr oʻtkazgich klemmalar (qisgichlar); 6 — pozitsioner; 7 — oʻtkazgichli kabelni payvandlash mashinasi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9-rasm. Qizdirish elementlari oʻrnatib ketilgan muftalar yordamida

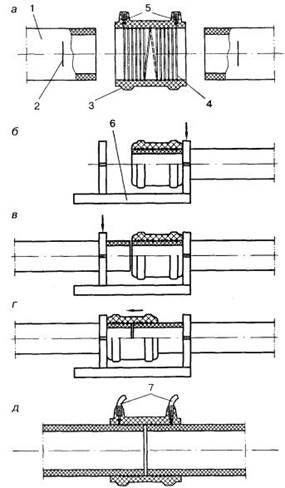

quvurlarni payvandlash.
quvurlarni payvandlash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — quvur kesimining yoʻl qoʻyilgan maksimal qiyaligi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishe — muftadagi ikki quvurning uchlari orasidagi maksimal oraliq.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10-rasm. Quvurlarni uchma-uch ulashda oraliqni oʻrnatish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
4-jadval |
|||||||||
|
Quvur kesimining yoʻl qoʻyilgan maksimal qiyaligi |
|||||||||
|
|
|
|
|
|
|
|
|
mm da |
|
|
Tarshqi diametri |
20 |
32 |
40 |
63 |
90 |
110 |
125 |
160 |
200 |
|
a |
2 |
2 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
5-jadval |
|||||||||
|
Ikki quvurning uchlari orasidagi maksimal yoʻl qoʻyilgan oraliq |
|||||||||
|
|
|
|
|
|
|
|
|
mm da |
|
|
Tarshqi diametri |
20 |
32 |
40 |
63 |
90 |
110 |
125 |
160 |
200 |
|
e |
* |
* |
* |
7 |
9 |
11 |
13 |
16 |
20 |
|
* Diametri 20, 32, 40 mm boʻlgan muftalarning ichki boʻshligʻida payvandlanayotgan quvurlarning uchlari tiralib turishi uchun texnologik oʻrtalik boʻrtmasi koʻzda tutilgan. |
|||||||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish149. Egarsimon burmalarini quvurlarga payvandlash ishlari quyidagi ketma-ketlikda (mazkur SHNQning 11-rasmi) bajarilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishburilmani quvurga payvandlash joyini belgilash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishburilmani payvandlash joyida quvurning sirtini tozalash va yogʻsizlantirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishburilmani quvurga oʻrnatish va mexanik qisqich yordamida mahkamlash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpayvandlash simlarini tok oʻtkazgich klemmalariga ulash va payvandlashni amalga oshirish.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIshlab chiqaruvchi tomonidan individual germetik qadoqlarda yetkazib beriladigan, bevosita yigʻilishi oldidan ochiladigan, burilmaning payvandlanadigan yuzasini yogʻsizlantirish talab etilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSovutilgandan soʻng, quvur va burilmaning ichki boʻshliqlarini bir-biriga ulash uchun, payvandlangan burilmaning chiqish quvuri (patrubkasi) orqali quvur devori burgʻilanadi (frezalanadi).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olisha — oʻrnatib ketilgan qizdirgichi boʻlgan egarsimon burilma;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishb — oʻrnatib ketilgan qizdirgichi boʻlgan, kesilgan muftali burilma;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1 — quvur; 2 — burilmalarni oʻrnatish va quvur yuzasiga mexanik ishlov berish uchun belgi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3 — burilma (otvod); 4 — oʻrnatib ketilgan qizdirgich; 5 — yarim qisqich (xomut); 6 — mahkamlash vinti;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishF — yigʻish va payvandlashda burilmadagi siqish kuchi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11-rasm. Oʻrnatib ketilgan qizdirgichi boʻlgan egarsimon burilmani quvur bilan payvandlash.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish150. Qizdirish elementlari oʻrnatib ketilgan muftalar va burilmalar yordamida payvandlangan boʻgʻinlarning sifatini baholash uchun muftalar yalpaytirilishga, egarsimon burilmalar esa yulib olinishga sinovdan oʻtkazilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish151. Payvandlanmaydigan polimer materialdan, shu jumladan shisha tolali va bazalt tolali plastmassadan quvurlar bir-biriga yopishtirilishi va fasonli qismlar bilan bir-birining ustiga chiqarib ulanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish152. Yelimlanadigan sirtlar maxsus mexanik ishlovdan oʻtishi, yogʻsizlanishi va yelim bilan qoplanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYelimning tarkibi yoki uning markasi quvurning materialiga mos kelishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish153. Yopishtirilgan ulanishlarning shakllari va oʻlchamlari qoʻllaniladigan quvurlar, xizmat qilish muddati va montaj qilish texnologiyasini hisobga olgan holda amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-§. Quvurlarni metall biriktiruvchi qismlar yordamida ulash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish154. Payvandlash yoki yopishtirish yoʻli bilan ulash mumkin boʻlmaganda polimer quvurlarni bir-biriga va biriktiruvchi qismlarga siquvchi halqalari boʻlgan rezbali metall biriktiruvchi qismlar, muftalar yoki ustiga qoplangan (nakidnaya gayka, amerikanka) (ushbu SHNQning 12-rasmi) gaykalar yordamida birlashtirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish155. Quvurlarni metall biriktiruvchi qismlar yordamida ulanishlar ishlab chiqaruvchilarning yoʻriqnomalariga muvofiq bajarilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish12-rasm. Ustiga qoplangan gaykalar (nakidnaya gayka, amerikanka) turlarining misollari.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-§. Binolarning ichki suv taʼminoti tarmoqlarini montaj qilish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish156. Binolarning ichki suv taʼminoti tizimlari ishlarni bajarish loyihasi va texnologik xaritalarga muvofiq montaj qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish157. Ichki suv taʼminoti tarmoqlari yiriklashtirilgan uzel va bloklardan foydalanib montaj qilinishi kerak. Ichki quvur oʻtkazgich tizimlarining montaj uchun tayyor boʻlgan uzellarini joyida montaj qilishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish158. Montaj boshlanishidan oldin qurilishning maksimal tayyorgarligi taʼminlanishi (barcha mahkamlagichlar hamda shift va devorlardagi gʻilof (gilza)lar oʻrnatilgan, devorlar suvalgan boʻlishi va shu kabilar), shuningdek barcha elektr — gaz-payvandlash ishlari tugallangan boʻlishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish159. Quvur oʻtkazgichlardagi ulanishlar mahkamlash joylaridan kamida 50 mm masofada boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish160. Plastmassa quvurlarga ega sanitariya-texnika kabinalari va bloklari tamgʻalash yorliqlari yoki tamgʻalash belgilarga ega boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish161. Dush kabinalari ishchi holatda saqlanishi va tekislangan maydonchada, yogʻoch tagliklarda oʻrnatilgan boʻlishi lozim. Bunda, plastmassa quvurlarining chiqib turgan qismlari kabina oʻrnatilgan asosning yuzasidan kamida 2 cm masofada boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish162. Quvur oʻtkazgichlarni montaj qilishda quyidagilarga eʼtibor berish lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmahkamlagichlar orasidagi masofaga;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishpolimer quvurlar hamda isitish va issiq suv taʼminoti quvurlari orasidagi masofa loyihada koʻrsatilgan masofalarga mos boʻlishiga;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarning tayanchlarga mahkam oʻrnatilishiga;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishulanish texnologiyasiga rioya etilishiga.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish163. Rezbali ulanishlarni yigʻishda yumshoq elastik rezina qistirmalardan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishRezbali ulanishlar ularning qismlariga mexanik shikast yetkazmaslik uchun qoʻlda yoki sozlanadigan momentli kalitlari yordamida amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish164. Qoplama gaykalar maxsus kalitlar bilan tortilishi kerak. Gaz kalitlarini ishlatishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish165. Quvur oʻtkazgichga ziyon yetkazilmaganligiga ishonch hosil qilish uchun joʻyak yoki kanallar quvur oʻtkazgichni ishchi bosimda gidravlik sinovdan oʻtkazgandan soʻng yopilishi (suvalishi) lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish166. Metall qismlardan yechib olingan plastmassali qoplama gaykalardan montaj yoki taʼmirlash ishlarida qayta foydalanishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-§. Binolarning ichki oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlarini montaj qilish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish167. Binolarning ichki oqova suvlarni chiqarib yuborish va yogʻin suvlarini oqizish quvurlari ishlarni bajarish loyihalari va texnologik xaritalarga muvofiq montaj qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichlar montaji alohida quvurlar hamda joyida oʻrnatiladigan biriktiruvchi qismlar yordamida ham, yiriklashtirilgan uzellar, jumladan sanitariya-texnik kabinalariga oʻrnatilgan tik quvurlarni orayopma plitalariga oʻrnatib ketilgan kiritish joylariga ulash yoʻli bilan ham amalga oshirilishiga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichlarning vertikal holatidagi montaji “pastdan yuqoriga” sxema boʻyicha amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish168. Halqalar bilan zichlanadigan karnaysimon uchlarga ulanishlarni yigʻishda quyidagi amallar bajarilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqism va quvurni silliq uchining tashqi sirtini hamda karnaysimon uchining ichki sirtini ifloslanishdan tozalash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishzichlashtiruvchi halqani ifloslanishdan va yogʻlardan tozalash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishzichlashtiruvchi halqani karnaysimon uchidagi novchaga joylashtirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchini yoki biriktiruvchi qismni va zichlashtiruvchi halqani sovun eritmasi, glitserin yoki ularning aralashmasi bilan moylash (moylash uchun solidol yoki shunga oʻxshash boshqa moylash mahsulotlaridan foydalanishga yoʻl qoʻyilmaydi);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchini biriktiruvchi qismning karnaysimon uchiga belgilangan chuqurlikka kirgizish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishyigʻilgan qismlarni bir-biriga nisbatan 45°gacha burchak ostida burish orqali yigʻish sifatini tekshirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishqismlarni qoʻlda oʻrnatish holatiga qaytish.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish169. Diametri 110 mm gacha boʻlgan PVX quvurlarni karnaysimon boʻgʻinlarga yigʻish ishlari qoʻlda bajarilishi lozim. Kattaroq diametrli quvurlar uchun taranglashtiruvchi montaj moslamalaridan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish170. Tik quvurlar va burilma quvur oʻtkazgichlarda oʻrnatiladigan tayanch qisqich (xomut)larni ularning loyihaviy holatda oʻrnatilgan sanitariya-texnika jihozlariga ulanganidan soʻng mahkamlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-§. Yer ostiga yotqiziladigan polimer quvurlardan suv taʼminoti va oqova suvlarni chiqarib yuborish tarmoqlarini montaj qilish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish171. Suv taʼminoti va oqova suvlarni chiqarib yuborish tarmoqlarini yotqizish ishlari SHNQ 3.01.01-22 ga muvofiq bajarilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolimer quvur oʻtkazgichlarda ulanishlar soni minimal boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish172. Transheyaning tubi boʻylab kengligi quvur oʻtkazgichning tashqi diametridan kamida 40 cm ga kattaroq boʻlishi kerak. Zich va qattiq tuproqlarda quvurlarni yotqizishdan oldin transheyaning tubida 10 cm dan kam boʻlmagan qalinlikda qum toʻshamasini bajarish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUzun oʻlchamli quvurlarni yotqizishda va transheyalarni tor tutqichli zanjirli ekskavator bilan qazishda transheya kengligini kamaytirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish173. Polimer oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarni yotqizishdan oldin transheya tubini nishabga qarab rejalashtirib tekislash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTransheyaga yotqizilgan quvur oʻtkazgich oʻz oʻqi boʻylab (vertikal) tekislanishi, siqilishi, tuproq bilan toʻldirilishi va zichlashtirilib mahkamlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichlar va ularning elementlari rejalashtirilib tekislangan yuzaga yotqizilishi, yuzada shisha boʻlaklari, oʻtkir toshlar, chaqiqtoshlar va shu kabilar boʻlmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish174. Karnaysimon uchlarga ulanadigan quvurlar montajini transheyaning tubida, ajralmaydigan ulanishlarni esa transheyaning chetida amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish175. Yotqizishdan oldin polimer quvurlar yoriqliklar, kesik joylar, chizilishlar va boshqa mexanik shikastlanishlar mavjudligini aniqlash uchun puxta tekshirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNuqsonlari aniqlangan quvurlar montaj qilish jarayonidan olib tashlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOqova suvlarni chiqarib yuborish tarmoqlarini yotqizishda plastmassa quvurlarning halqaligi quvur diametrining 0,02 nisbatidan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish176. Transheya boʻylab yotqizilgan quvurlar soni bir smenadagi ishlari samaradorligidan kelib chiqib aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQish davrida, havo harorati 0℃ dan past boʻlganda, quvurlar transheyada montaj qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolimer quvurlar (shu jumladan rezina halqalar yordamida ulanishlar) havo harorati minus 10℃ dan past boʻlmagan paytda montaj qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish177. Polimer quvurlar boshqa tarmoqlar bilan bir vaqtning oʻzida tuproqda, tonnelda yoki kanallarda yotqiziladigan issiqlik taʼminoti va issiq suv taʼminoti uchun poʻlat quvurlari hamda elektr kabellari toʻliq montaj qilinib, izolyatsiya ishlari tugatilgandan soʻng montaj qilinishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish178. Karnaysimon uchlarga ulanadigan bosimli quvurlar quyidagicha ulanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchini ifloslanishdan va yogʻlardan tozalash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchida uning ikkinchi quvurning qarnaysimon uchiga kirishi chuqurligini belgilash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishzichlashtiruvchi halqani karnaysimon uchidagi novchaga joylashtirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchini va zichlashtiruvchi halqani (glitserin yoki sovun eritmasi bilan) moylash;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurning silliq uchini biriktiruvchi qismning karnaysimon uchidagi belgilangan chuqurlikgacha kirgizish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvurlarning uchlari zavodda yoki montaj qilish joyida shakllantirilgan 15⁰ li burchak ostida tashqi faskaga ega boʻlishi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDiametri 110 mm gacha boʻlgan karnaysimon boʻgʻinlarni yigʻish ishlari qoʻlda bajarilishi lozim. Kattaroq diametrli quvurlar uchun taranglashtiruvchi montaj moslamalaridan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishZichlashtiruvchi halqaning toʻgʻri oʻrnatilishi va ulanish boʻgʻinining toʻgʻri bajarilishi 0,5 mm qalinlikdagi oʻlchagich bilan tekshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish179. Karnaysimon uchlarga ulanishlarni tashqi havo harorati noldan past boʻlmagan paytda amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishZichlashtiruvchi halqalar montaj qilishdan oldin iliq xonada saqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish180. Choʻntaklar va xandaqlarni tuproqning himoya qatlami bilan toʻldirishda quvur oʻtkazgichlarning ulanishlari ularning germetikligini dastlabki sinovlari oʻtkazilgunga qadar ochiq holda qoldirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishChoʻntaklarni toʻldirish va xandaqlardagi tuproqni zichlash ishlari mexanik moslamalar yordamida amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish181. Quduqlardagi uzellari quvur oʻtkazgichlarni yotqizish bilan bir vaqtda montaj qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichlarda oʻrnatiladigan oqimni toʻxtatish va boshqarish armaturalari flanetslariga boltlar bilan mahkam tortmasdan turib himoya tuproq qatlami bilan toʻldirishi kerak. Boltli ulanishlarni yakuniy mahkamlash bevosita tizimni gidravlik sinovdan oʻtkazishdan oldin amalga oshirish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish182. Quvur oʻtkazgichlarni tuproq bilan koʻmishdan avval quvurning yuqori qismida qalinligi 30 sm dan kam boʻlmagan qumli yoki mahalliy yumshoq tuproqdan himoya qatlami bilan koʻmilishi lozim. Bunda, tuproq tarkibida qattiq qoʻshimchalar (chaqiqtosh, tosh, gʻisht va shu kabilar) boʻlmasligi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichlarni tuproq bilan zachlash qoʻlda, mexanizatsiyalashmagan usulda bajarilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTransheya devori va quvur oʻrtasidagi choʻntak (boʻshliq)lardagi tuproq, shuningdek butun himoya qatlami, loyihada belgilangan siqilish koeffitsiyentiga erishgunga qadar qoʻl asboblari yordamida mexanik ravishda zichlashtirilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10 sm qalinlikdagi birinchi himoya qatlami bevosita quvur oʻtkazgich ustidan, qoʻl asboblari yordamida zichlashtirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish183. Bosimli quvur oʻtkazgichlarda haroratning oʻzgarishi natijasida yuzaga keladigan kuchlanishni kamaytirish maqsadida (plyus 10℃ dan yuqori haroratda yotqizishda) quyidagilar taʼminlanishi lozim:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichni “ilon izi” qilib yotqizish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichni tuproq bilan koʻmishdan oldin sovuq suv bilan toʻldirish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichni tuproq bilan kunning salqin vaqtida koʻmish.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9-bob. Quvur oʻtkazgichlarni sinovdan oʻtkazish va foydalanishga topshirish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish184. Bosimli va bosimsiz (oʻzioqar) suv taʼminoti va oqova suvlarni chiqarib yuborish quvur oʻtkazgichlari ikki marotaba (dastlabki va yakuniy) gidravlik yoki pnevmatik usullarda mustahkamlikka va zichlikka (germetiklikka) sinovdan oʻtkazilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish185. Transheyalarni koʻmishdan oldin hamda armaturalarni (gidrantlar, xavfsizlik klapanlari, vantuzlar (quvurdan havo chiqarish moslamasi) va shu kabilar) oʻrnatishdan avval quvur oʻtkazgichlarni mustahkamlikka sinash lozim. Bunda, dastlabki sinash uchun (ortiqcha) gidravlik bosimi hisobiy ishchi bosimning 1,5 koeffitsiyentga koʻpaytirilgan qiymatga teng boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish186. Quvur oʻtkazgichlarni mustahkamlikka yakuniy sinovlar transheyalar koʻmilgandan keyin va quvur oʻtkazgichning maʼlum qismida barcha ishlar tugagallandan soʻng bajarilishi lozim. Bunda, gidrantlar, xavfsizlik klapanlari, vantuzlar oʻrnatilishidan avval ularning oʻrniga tiqin (zaglushka)lar oʻrnatilishi kerak. Yakuniy sinovda gidravlik bosim hisobiy ishchi bosimining 1,3 koeffitsiyentga koʻpaytirilgan qiymatga teng boʻlishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish187. Zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulangan bosimli polimer quvur oʻtkazgichlarni sinovdan oʻtkazishdan oldin quvur oʻtkazgichning uchlarida va burilmalarida vaqtincha yoki doimiy tirgaklar oʻrnatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish188. Bosimli quvur oʻtkazgichlarni dastlabki gidravlik sinovdan oʻtkazish quyidagicha amalga oshirilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichni suv bilan toʻldirish va uni 2 h davomida bosimsiz ushlab turish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichda sinov bosimini yaratish va uni 0,5 h davomida ushlab turish;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsinov bosimini hisobiy bosimigacha pasaytirish va quvur oʻtkazgichni tekshirish (koʻzdan kechirish).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgichni kamida 0,5 h davomida ishchi bosimi ostida ushlab turish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur oʻtkazgich qobigʻida deformatsiya vujudga kelish ehtimoli boʻlganligi sababli, unga toʻliq barqarorlashgunga qadar suv quyib turish orqali quvur oʻtkazgichdagi sinov yoki ishchi bosimini ushlab turish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSinov bosimi ostida quvurlarda, ulanish boʻgʻinlarida va biriktiruvchi qismlarda yoriqliklar aniqlanmasa, shuningdek ishchi bosim ostida suv oqishlari kuzatilmasa, quvur oʻtkazgich dastlabki gidravlik sinovdan oʻtgan deb hisoblanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish189. Katta diametrli quvurlardan oʻzioqar oqova suvlarni chiqarib yuborish tarmoqlarining dastlabki va yakuniy sinovlari pnevmatik usulda amalga oshirishga yoʻl qoʻyiladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDastlabki sinovlar transheyani yakuniy koʻmilishidan oldin 0,05 MRa havo bosimi ostida, 15 min davomida ushlab turish bilan amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBunda, payvandlangan, yopishtirilgan va boshqa turdagi ulanish boʻgʻinlari koʻzdan kechirilishi, sizib chiqayotgan havo tovushga yoki sovun emulsiyasi qoplangan ulanish boʻgʻinlarida hosil boʻlgan pufakchalarga qarab ulanishdagi zaif joylari aniqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPnevmatik usuldagi yakuniy sinovlar sinovdan oʻtkazilayotgan quvur oʻtkazgichning oʻrtasidagi quvur ustida yerosti suvlari sathi 2,5 m dan kam boʻlganda amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYakuniy pnevmatik sinovlar har 20 — 100 m uzunlikdagi uchastkalarda oʻtkazilishi lozim. Bunda, quvur oʻtkazgichning eng yuqori va eng pastki nuqtalari orasidagi farq 2,5 m dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPnevmatik sinovlar quvur oʻtkazgich koʻmilganidan 48 h oʻtganidan keyin boshlanishi kerak. Siqilgan havoning ortiq sinov bosimi quyidagi 6-jadvalga muvofiq olinadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-jadval | |||
Oʻzioqar oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarini pnevmatik sinashdagi siqilgan havoning sinov bosimi | |||
Quvur oʻqidan erosti suvlarigacha chuqurlik, h, m | Sinov bosimi, MRa | Bosimning pasayishi, | |
ortiqcha boshlangʻich, r | yakuniy, r1 | ||
h = 0 | 0,0100 | 0,0070 | 0,0030 |
0 < h < 0,5 | 0,0155 | 0,0124 | 0,0031 |
0,5 < h < 1 | 0,0210 | 0,0177 | 0,0033 |
1 < h < 1,5 | 0,0265 | 0,0231 | 0,0034 |
1,5 < h < 2 | 0,0320 | 0,0284 | 0,0036 |
2 < h < 2,5 | 0,0375 | 0,0338 | 0,0037 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish190. Zichlilikka oʻtkaziladigan yakuniy gidravlik sinovi quyidagicha amalga oshirilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishquvur oʻtkazgichda hisobiy ishchi bosimiga teng bosim yaratilishi va 2 h davomida saqlanishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbosim 0,02 MRa ga tushganda, qoʻshimcha suv berilishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbosim 10 min dan koʻp boʻlmagan vaqt ichida sinov darajasidagi bosimgacha koʻtarilishi va 2 h davomida saqlanishi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSinov bosimida quvur oʻtkazgichdagi suvning haqiqiy oqib ketishi mazkur SHNQning 7-jadvalida koʻrsatilgan qiymatlardan oshmasa, quvur oʻtkazgich yakuniy gidravlik sinovdan oʻtgan deb hisoblanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish191. Oʻzioqar oqova suvlarni chiqarib yuborish tarmoqlarining gidravlik sinovi quduqlarda gidroizolyatsiya ishlari tugallangandan soʻng ikki bosqichda: dastlabki (quduqsiz) va yakuniy (quduqlar bilan birga) sinovlar amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish192. Oqova suvlarni chiqarib yuborish quvur oʻtkazgichlarining quduqlar bilan birga oʻtkaziladigan yakuniy sinovi ishlarni bajarish loyihasi va texnologik xaritalarga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish193. Polimer ichki quvur oʻtkazgich tizimlarining gidravlik sinovlari muhit harorati musbat darajada boʻlganda, oxirgi payvandlangan yoki yopishtirilgan ulanishlar bajarilgandan keyin 24 h oʻtkazib amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish194. Yogʻin suvlarni oqizish quvurlari ichki tizimlarining gidravlik sinovlari ularning tik quvurlarini toʻliq balandligigacha suv bilan toʻldirish orqali amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSinovlar quvur oʻtkazgichlarni tashqi tekshirish va koʻzga koʻrinar nuqsonlarni bartaraf etishdan keyin amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYopishtirib ulangan quvur oʻtkazgichlarning gidravlik sinovlari oxirgi ulanishlar bajarilgandan keyin 24 h oʻtkazib amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTik quvurni suv bilan toʻldirgandan keyin 20 min davomida undagi suv sathi pasaymasa va tashqi koʻzdan kechirishda suv oqishlar kuzatilmasa yoki boshqa nuqsonlar aniqlanmasa yogʻin suvlarni oqizish tizimi sinovdan oʻtgan deb hisoblanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-jadval | ||
Quvur oʻtkazgichning 1 km uzunlikdagi uchastkasida yakuniy germetiklik sinovlari paytida yoʻl qoʻyilgan suv oqib ketishi darajasi | ||
Quvurning tashqi diametri, mm | Quvurlar uchun yoʻl qoʻyilgan suv oqib ketishi darajasi, l/min | |
ajralmaydigan (payvandlangan, yelimlangan) ulanishlar bilan ulangan | zichlashtiruvchi halqalar bilan karnaysimon uchlarga ulangan | |
63 — 75 | 0,2 — 0,24 | 0,3 — 0,5 |
90 — 110 | 0,26 — 0,28 | 0,6-0,7 |
125 — 140 | 0,35 — 0,38 | 0,9 — 0,95 |
160 — 180 | 0,42 — 0,6 | 1,05 — 1,2 |
200 | 0,56 | 1,4 |
250 | 0,7 | 1,55 |
280 | 0,8 | 1,6 |
315 | 0,85 | 1,7 |
355 | 0,9 | 1,8 |
400 — 450 | 1,1-0,5 | 1,95 — 2,1 |
500 — 560 | 1,1 — 1,15 | 2,2 — 2,3 |
630 | 1,2 | 2,4 |
710 | 1,3 | 2,55 |
800 | 1,35 | 2,70 |
900 | 1,45 | 2,90 |
1000 | 1,5 | 3,0 |
1200 | 1,6 | 3,0 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish195. Polimer quvur oʻtkazgichlarning pnevmatik sinovlari yer ustida yotqizilishi quyidagi hollarda amalga oshirilishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishmuhit harorati 0℃ dan past boʻlganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtexnik sabablarga koʻra suvdan foydalanish mumkin boʻlmaganda;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsinov uchun zarur boʻlgan miqdorda suv mavjud boʻlmaganda.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolimer quvur oʻtkazgichlarni pnevmatik sinovdan oʻtkazish usullari va sinov paytida xavfsizlik talablari loyihada belgilanishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish196. Quvur oʻtkazgichlarni foydalanishga qabul qilish SHNQ 3.01.04-19 ga muvofiq amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish10-bob. Polimer quvurlarni montaj qilishda xavfsizlik choralari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish197. Polimer quvurlarni montaj qilishda SHNQ 3.01.02-23 talablariga rioya etilishi lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish198. Payvandlash uskunalari va elektr simlari izolyatsiyasi koʻzdan kechirilishi, shuningdek quvurlarni uchlariga mexanik ishlov beruvchi asboblarning ishlashi texnik tekshiruvdan oʻtkazilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish199. Payvandlash rejimi parametri qiymatlari har bir polimer turi uchun belgilangan texnologik talablarga javob berishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish200. Saqlash va montaj qilish paytida quvurlar atrof-muhitga zararli moddalar chiqarmasligi va bevosita aloqa qilganda inson organizmiga taʼsir qilmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish201. Quvurlarni montaj qilish vaqtida yongʻin xavfsizligi taʼminlanishi kerak. Yongʻin sodir boʻlganda yongʻin-qutqaruv xizmatiga xabar berish va mavjud yongʻin oʻchirish vositalaridan (suv, koʻpik, qum, koshma va shu kabilar) foydalangan xolda yongʻinni bartaraf etish choralarini koʻrish zarur.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYopiq xonalarda oʻtkazilgan quvurlarda yongʻin oʻchirishda nafas olish va koʻrish organlarini himoyalovchi shaxsiy himoya vositalaridan foydalanish kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish202. Gidravlik va pnevmatik sinovlar quvur oʻtkazgichlar ishonchli mahkamlangandan soʻng, ularning uchlarida va burilishlarida tirgaklar oʻrnatilgandan keyin amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish203. Quvur oʻtkazgichlarni montaj qilish va sinovdan oʻtkazish paytida zina va narvonlarni ularga suyantirish yoki quvur oʻtkazgichlar ustida yurishga yoʻl qoʻyilmaydi. Quvurlarni bolgʻa bilan urib chiqish, shuningdek ularni trensheya yoki qurilish konstruksiyalari devorlaridan tortib olishga yoʻl qoʻyilmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish11-bob. Polimer quvurlarni tashish va saqlash
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish204. Polimer quvurlar va biriktiruvchi qismlari yuk tashuvchi transport vositasida yuklarni yuklash, mustahkamlash va mexanik shikastlanishini oldini olishga doir texnik shartlarga rioya qilgan holda amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishTashish bilan bogʻliq boʻlgan barcha ishlar ishlab chiqaruvchining yoʻriqnomasida belgilangan muhit haroratidan past boʻlmagan sharoitda amalga oshirilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish205. Quvur va qismlarni yuklash va tushirishda havoning salbiy haroratlarda ularni zarbalardan va mexanik shikastlanishlaridan ehtiyot qilish lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish206. Polimer quvurlarni oʻramlarda, gʻaltaklarga oʻralgan holda, katta diametrli quvurlar esa alohida qadoqlangan paketlarda yoki alohida-alohida tashish va saqlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish207. Quvurlarni omborlarda saqlashda ishlab chiqaruvchining yoʻriqnomalarida koʻrsatilgan shartlarga rioya qilish lozim. Bunda, quvurlar toʻplamining balandligi 3 m dan oshmasligi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishGʻaltaklarga oʻralgan quvurlarni faqat vertikal holatda saqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBiriktiruvchi qismlar faqat qadoqlangan holda saqlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlar va biriktiruvchi qismlarning mexanik shikastlanishdan, deformatsiyadan, ichiga neft mahsulotlari va yogʻlarning tushishidan, ichki yuzasining ifloslanishidan, quyosh nuri taʼsiridan ximoyalanishini taʼminlash lozim.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish208. Suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlari quvur oʻtkazgichlarida qoʻllaniladigan polimer quvurlar va biriktiruvchi qismlari (fitinglar) GOST ISO/IEC 15420-2010 boʻyicha shtrix-kodli tamgʻalarga ega boʻlishi lozim (mazkur SHNQning 8-ilova).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
1-ILOVA
1-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning xizmat qilish muddatining bosim va tashiladigan muhit haroratiga bogʻliqligi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning xizmat qilish muddatining bosim va tashiladigan muhit haroratiga bogʻliqligi quyidagi 8-jadvalda keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish8-jadval | |||||
Harorat | Xizmat qilish muddati, yil | Quvur turi | |||
PN 10 | PN1S | PN 20 | PN 25 | ||
Yoʻl qoʻyilgan ortiqcha bosim, kgf/sm2 | |||||
20℃ | 10 | 13,5 | 21,7 | 27,1 | 33,9 |
25 | 13,2 | 21,1 | 26,4 | 33,0 | |
50 | 12,9 | 20,7 | 25,9 | 32,3 | |
30℃ | 10 | 11,7 | 18,8 | 23,5 | 9,3 |
25 | 11,3 | 18,1 | 22,7 | 28,3 | |
50 | 11,1 | 17,7 | 22,1 | 27,7 | |
40℃ | 10 | 10,1 | 16,2 | 20,3 | 25,3 |
25 | 9,7 | 15,6 | 19,5 | 24,3 | |
50 | 9,2 | 14,7 | 18,4 | 23,0 | |
50℃ | 10 | 8,7 | 13,9 | 17,3 | 21,7 |
25 | 8,0 | 12,8 | 16,0 | 20,0 | |
50 | 7,3 | 11,7 | 14,7 | 18,3 | |
60℃ | 10 | 7,2 | 11,5 | 14,4 | 18,0 |
25 | 6,1 | 9,8 | 12,3 | 15,3 | |
50 | 5,5 | 8,7 | 10,9 | 13,7 | |
70℃ | 10 | 5.3 | 8.5 | 10.7 | 13.3 |
25 | 4.5 | 7.3 | 9.1 | 11.3 | |
50 | 4,3 | 6.8 | 8.5 | 10.7 | |
80℃ | 5 | 4,3 | 6.9 | 8.7 | 10.8 |
10 | 3,9 | 6.3 | 7.9 | 9.8 | |
25 | 3,7 | 5.9 | 7.5 | 9.2 | |
95℃ | 1 | 3,9 | 6.7 | 7.6 | 8.5 |
5 | 2,8 | 4.4 | 5.4 | 6.1 | |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
2-ILOVA
2-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolimer quvurlarning tasniflanishi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Bosimli quvurlar uchun maksimal ishchi bosimiga (MOR) qarab quvurlarning tashqi diametri va devor qalinligi oʻrtasidagi nisbati belgilangan, jumladan:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish0,25; 0,32; 0,4; 0,6; 1; 1,6; 2; 2,5 MRa quyidagi formula boʻyicha aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(1)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishR — doimiy foydalanishda quvur oʻtkazgichdagi muhitning yoʻl qoʻyiladigan maksimal ishchi bosimi (MOR), MRa; MOR quvur oʻtkazgich elementlarining fizik hamda mexanik xususiyatlarini hisobga oladi va quyidagi formula boʻyicha hisoblanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMOP=20MRS/(C (SDR-1)) (2)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMRS — minimal davomli mustahkamlik;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSDR — standart oʻlchov nisbati;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDn — quvur oʻtkazgichning tashqi diametri, m (mm);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishs — quvur oʻtkazgichning devori qalinligi, m (mm);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish[σ] — uzoq muddatli mustahkamligidan kelib chiqadigan hisobiy mustahkamlik, MRa.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Xalqaro tasniflarda quvurlar “S” seriyasi bilan va “SDR” standart nisbati boʻyicha belgilanadi va ularning qiymatlari quyidagi formulalar bilan aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(2)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(3)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Maksimal ishchi bosimi (MOR) “S” va “SDR” ning oʻzaro nisbati bilan bogʻliqligi quyidagi formulalar bilan aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(4)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMRS — minimal uzoq muddatli mustahkamlik, MRa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishc — xavfsizlik koeffitsiyenti zaxirasi, har bir turdagi material uchun belgilanishi va tegishli meʼyoriy hujjatlarda koʻrsatilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. Oqova suvlarni chiqarib yuborish quvurlari halqaning qattiqligi boʻyicha sinflarga boʻlinadi G0, kPa va quyidagi formulalar bilan aniqlanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(5)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishE0 — materialning elastik moduli, kPa;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdm — quvur kesimining oʻrtacha diametri, m (mm);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishμ — quvur materialining Puasson koeffitsiyenti.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishG0 < 2500 boʻlganda quvur “qattiq emas”, G0 ~ 2500 – 5000 — “yarim qattiq”, G0 = 5000 — 10000 — “qattiq” deb hisoblanadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5. Polimer quvurlari materiallari xususiyatlarining asosiy koʻrsatkichlari quyidagi 9-jadval boʻyicha qabul qilinadi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlar va biriktiruvchi qismlarni ishlab chiqarishda qoʻllaniladigan polimer materiallarning asosiy fizik-mexanik xususiyatlari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish9-jadval | ||||||||
Koʻrsatkich | Material uchun koʻrsatkichlar qiymatlari | |||||||
PND | PVD (PNP) | PVX | PP | Oʻzaro bogʻlangan PE | Xlor-langan PVX | Shisha-plastik | ||
PVP | PSP | |||||||
Zichligi, g/sm3 | 0,94-0,96 | 0,93-0,94 | 0,91-0,93 | 1,4 | 0,91 | 0,93-0,95 | 1,57 | 1,6-2,2 |
Choʻzilishdagi oquvchanlik chagarasi, MPa | 20 — 25 | 15 — 18 | 10 — 12 | 50 — 56 | 25 — 28 | 18 — 26 | 50 — 55 | 40 — 200* |
Uzilishi paytida choʻzilishi, % | 800 | 800 | 600 | 50 | >200 | 200 — 500 | 70 — 120 | 0,4 — 1,4 |
Elastiklik moduli, MPa | 800 | 600 | 200 | 3000 | 1200 | 550 — 800 | 2900 | 5000 — 25000** |
Harorat chiziqli kengayishi koeff., 10-4 °C-1 | 2 | 2 | 2 | 0,7 | 1,5 | 1,2 — 1,4 | 0,62 | 0,18 — 0,3 |
Hisobiy mustahkamlik, MPa | 5-6,3 | 5 | 2,5 — 3,2 | 10 — 12,5 | 5-6,3 | 6,3 | 10 | 10 — 30** |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish* Fenol-formaldegid, poliefir i epoksid qatronlar uchun.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish** Oʻqlarning yoʻnalishlari boʻyicha.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishIzoh: Quvurlarning marka (tur)lari GOST 33366.1-2015 boʻyicha berilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
3-ILOVA
3-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPlastik quvurlar va fitinglarning kimyoviy chidamliligi boʻyicha kombinatsiyalangan tasnif jadvali
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1-§. Tasnif jadvalini qoʻllash doirasi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Ushbu maʼlumotda quvur materiallarining maʼlum harorat oraligʻida, suyuqliklar taʼsirida kimyoviy chidamliligi tasnifini berilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishUshbu tasnifga kiruvchi quvur materiallari quyidagilardan iborat:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPast zichlikdagi polietilen — PE-LD1;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYuqori zichlikdagi polietilen — PE-HD2;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolipropilen — PP;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPoli(vinilxlorid), plastiklashtirilmagan — PVC-U;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPoli(vinilxlorid), xlorlangan — PVC-C;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolibuten — PB;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishAkrilonitril/butadiyen/stirol — ABS;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPoli (viniliden ftorid) — PVDF;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOʻzaro bogʻlangan polietilen — PE-X3.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur markalari GOST 33366.1-2015 ga muvofiq berilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPE-LD va PE-HD eski belgilari saqlanib qolgan, chunki sinovlarning aksariyati PE uchun yangi belgilar qabul qilinishidan oldin amalga oshirilgan. MD quvurlari uchun qiymatlar PE-HD uchun berilgan qiymatlarga mutanosib deb hisoblash mumkin.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPE-X ustunida koʻrsatilgan qiymatlar silan bilan oʻzaro bogʻlangan polietilen uchun olingan, lekin koʻp hollarda ular boshqa oʻzaro bogʻlovchi moddalar (peroksidlar, nurlanish va b.) yordamida ishlab chiqilgan PE-X uchun ham qoʻlanilishi mumkin.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlarning ushbu ilovada keltirilmagan kimyoviy moddalarga chidamliligi ISO/TR 10358:1993 ga muvofiq qabul qilinishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Ushbu ilovada keltirilgan 10-jadvalda keltirilgan kimyoviy chidamlilik tasnifi: S (qoniqarli); L (cheklangan) yoki NS (qoniqarsiz) — faqat ichki va tashqi mexanik zoʻriqishlarga duchor boʻlmagan quvurlar uchun qoʻllanilishi mumkin (masalan, ichki bosim, egilish kuchlanishlari tufayli).
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSuyuqliklarni bosim ostida yoki boshqa zoʻriqishlar mavjud boʻlganda, suyuqliklarni tashuvchi quvur va fitinglarning hatti-harakatini baholash uchun, dastlabki tasniflanishi S yoki L boʻlgan hollarda Oʻz MSt ISO 175:2024 ga muvofiq qoʻshimcha sinovlarni oʻtkazish kerak boʻladi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishMaterialning atrof-muhit taʼsiridan yorilishga moyilligini baholash uchun Oʻz MSt ISO 22088-3:2024 ga muvofiq sinovlar oʻtkazilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvur materialining yoki tashiladigan suyuqlikning boshqa xususiyatlari (masalan, suyuqlikni oʻtkazuvchanligi; suyuqlikning toksikligi, yonuvchanligi va shu kabilar) alohida koʻrib chiqilishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-§. Qoʻllaniladigan belgilar va ularning tariflari
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Quyidagi belgilar qimyoviy moddalar bilan aloqa qilganda quvurlarning hatti-harakatini koʻrsatish uchun qoʻllaniladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishS — qoniqarli qarshilik. Quvurlar bosim yoki boshqa zoʻriqishlarga duchor boʻlmaydigan joylarda ishlatilishi mumkin; bosimga duchor boʻlgan joylarda qoʻllash uchun yakuniy baholash bosim ostida oʻtkaziladigan sinovlarga asoslanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishL — cheklangan qarshilik. Quvurlar bosim yoki boshqa zoʻriqishlarga duchor boʻlmaydigan, ammo maʼlum darajada korroziyaga uchraydigan joylarda ishlatilishi mumkin; bosimga duchor boʻlgan joylarda qoʻllash uchun yakuniy baholash bosim ostida oʻtkaziladigan sinovlarga asoslanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishNS — qoniqarsiz qarshilik. Quvurlar jiddiy taʼsirlarga duchor boʻlishi mumkin: ular bosim yoki bosimsiz sharoitlarda ishlatilmaydi. Bosim ostida sinovlarni oʻtkazishdan mantiq yoʻq, chunki quvurlar bu sinovlarga bardosh bera olmaydi.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-§. Suyuqliklarni tavsiflash uchun qoʻllaniladigan belgilar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4. 1-ustunda — suyuqlikning identifikatsiya raqami.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2-ustun — suyuqliklar eng keng tarqalgan nomlar, shu jumladan umumiy va savdo nomlari boʻyicha ingliz alifbosi tartibida keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBaʼzi kimyoviy moddalar uchun sinonimlar birinchi yoki eng koʻp ishlatiladigan nomiga havola qilingan holda ham berilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBaʼzi hollarda qoʻshimcha maʼlumotlar taqdim etiladi, xususan:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSubl. — shishadigan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDec. — parchalanadigan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3-ustunda — kerak boʻlganda, erish haroratlari (temp.pl.), texnik tozalikdagi suyuqliklarga tegishli qiymatlar koʻrsatilgan;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish4-ustunda — zarurat boʻlgan hollarda qaynash harorati (temp.kip.) koʻrsatilgan, qiymatlar, agar boshqachasi koʻrsatilmagan boʻlsa, standart atmosfera bosimida texnik tozalikdagi suyuqliklarga tegishli.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish5-ustunda — suyuqlikning konsentratsiyasi va/yoki tozaligi quyidagi belgilar yordamida koʻrsatilgan:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishDil.sol. — 10 foizga teng yoki undan kam konsentratsiyagacha suyultirilgan suvli eritma;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSol. — konsentratsiyasi 10 foizdan yuqori boʻlgan, ammo toʻyinmagan suvli eritma;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSat.sol. — 20℃ da tayyorlangan toʻyingan suvli eritma.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtg — tozaligi kamida texnik darajada (technical-grade);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtg-s — texnik sinfi, qattiq (technical grade, solid);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtg-l — texnik navi, suyuqlik (technical grade, liquid);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishtg-g — texnik koʻrinishi, gaz (technical grade, gas);
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishwork.sol. — konsentratsiyaning ishchi eritmasi (working solution), odatda tegishli sanoatda qoʻllaniladi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishsusp. — suspenziya (suspension), qattiq moddaning toʻyingan eritmasi, 20℃ taʼsirida. Konsentratsiya, agar boshqachasi koʻrsatilmagan boʻlsa, 20℃ da vazni boʻyicha foizda keltirilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish6-ustun — kimyoviy chidamlilik aniqlanadigan sinov harorati.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish7-ustun va boshqalar — quvur materiallarining kimyoviy chidamliligi ushbu ilovaning mazkur ilovaning 1-bandda keltirilgan tasnifga muvofiq berilgan.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
10-jadval |
||||||||||||||
|
Kimyoviy chidamlilik tasnifi |
||||||||||||||
|
T/r |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
16. |
Aluminiy xloridi — AlCl₃ |
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
||
|
50 |
S |
S |
S |
|
||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
S |
|
||||||
|
80 |
S |
S |
|
|||||||||||
|
100 |
L |
S |
|
|||||||||||
|
17. |
Aluminiy ftoridi — AlF3 |
250 |
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
|
50 |
S |
S |
S |
|
||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
S |
|
||||||
|
100 |
S |
|
||||||||||||
|
18. |
Aluminiy gidroksidi — Al(OH)3 |
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
|
|||
|
50 |
S |
S |
|
|||||||||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|||||||
|
100 |
S |
|
||||||||||||
|
22. |
Aluminiy sulfat (aluminiy sulfat eritmasi) — Al₂(SO₄)₃ |
sat.sol. |
20 |
S |
S |
S |
L |
S |
S |
S |
S |
|
||
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
NS |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
23. |
Suvli, texnik ammiak — NH4OH. |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
L |
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
26. |
Ammoniy asetati — C₂H₇NO₂ |
sat.sol. |
20 |
|
|
S |
|
|
|
|
S |
|
||
|
60 |
|
|
S |
|
|
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
27. |
Ammoniy gidroftoridi (biftorid) — H4(HF2), |
|
|
sat.sol. |
20 |
|
|
|
S |
|
|
|
|
|
|
60 |
|
|
|
S |
|
|
|
|
|
|||||
|
28. |
Ammoniy karbonati — (NH4)2CO3 (Dec. 58°C da) |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
|
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
29. |
Ammoniy xloridi (nashatir) — NH4Cl |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
T/r |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
31. |
Amoniy bikarbonat — NH4HCO3 |
sat.sol. |
20 |
S |
S |
S |
|
S |
|
|
|
|
||
|
60 |
S |
S |
S |
|
S |
|
|
|
|
|||||
|
34. |
Amoniy nitrat (ammiakli selitra) — NH₄NO₃ |
170 |
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
35. |
Amoniy peroksodisulfat (persulfat) — (NH4)2S2O8 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
|
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
36. |
Ammofosfat (ammoniy fosfat) — (NH4)3PO4 |
|
|
sat.sol. |
20 |
|
|
s |
s |
s |
|
s |
S |
|
|
50 |
|
|
|
|
|
|
s |
S |
|
|||||
|
60 |
|
|
|
s |
s |
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
81. |
Kalsiy gidrosulfit (bisulfit) — Ca(HSO3)2 |
|
|
sat.sol. |
20 |
|
|
|
S |
|
S |
S |
S |
|
|
50 |
|
|
|
|
|
|
S |
S |
|
|||||
|
60 |
|
|
|
S |
|
|
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
85. |
Kalsiy xloridi — CaCl2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
86. |
Kalsiy gidroksidi (soʻndirilgan ohak, ohak suti) — Ca(OH)2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
NS |
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
88. |
Kalsiy nitrati (kalsiyli selitra) — Ca(NO₃)₂ |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
|
S |
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
S |
|||||
|
80 |
|
|
|
|
|
|
|
|
S |
|||||
|
89. |
Kalsiy sulfati — CaSO4 |
|
|
susp. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
№ |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
102. |
Suvli xlor (eritma) — Cl2 + H2O = HCl + HClO |
|
|
sat.sol. |
20 |
NS |
L |
S |
S |
|
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
NS |
NS |
L |
S |
|
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
103. |
Xlor gazsimon, nam — Cl2 |
|
|
tg-g |
20 |
|
|
|
NS |
|
S |
NS |
NS |
|
|
50 |
|
|
|
|
|
S |
N5 |
|
|
|||||
|
60 |
|
|
|
NS |
|
S |
|
|
|
|||||
|
80 |
|
|
|
|
|
S |
|
|
|
|||||
|
120. |
Mis kuporosi (mis sulfati (II)) — CuSO4 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
S |
|
S |
|
|||||
|
168. |
Temir nitrati — Fe(NO3)2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
169. |
Temir sulfati (II) — FeSO4 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
170. |
Temir xloridi (II) — FeCl2 |
|
|
sat.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
|
|
S |
|
|||||
|
173. |
Ftor gazsimon, quruq — F2O |
|
|
tg-g |
20 |
NS |
NS |
|
L |
NS |
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
NS |
NS |
|
NS |
NS |
|
|
|
|
|||||
|
199. |
Xlorid kislotasi — HCl |
112 |
85 |
do 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
do 25 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
||||
|
60 |
S |
S |
|
S |
|
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
S |
|||||
|
do 30 |
20 |
S |
S |
S |
S |
S |
S |
|
S |
S |
||||
|
60 |
S |
S |
|
|
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
№ |
Kimyoviy modda |
Erish harorati, ℃ |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
200. |
Xlorid kislotasi, gazsimon, quruq — HCl |
|
|
tg-g |
20 |
|
|
S |
|
|
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
|
|
S |
|
|
|
|
|
|
|||||
|
208. |
Vodorod sulfidi, suvli — H₂S |
|
|
dil.sol. |
120 |
|
|
|
|
|
|
S |
|
|
|
sat.sol. |
20 |
|
|
|
S |
|
S |
|
|
|
||||
|
60 |
|
|
|
S |
|
S |
|
|
|
|||||
|
tg-g |
120 |
|
|
|
|
|
|
S |
|
|
||||
|
274. |
Ozon (trioksid), gazsimon — O3 |
|
|
sat.sol. |
20 |
|
|
|
|
|
|
|
S |
|
|
tg-g |
20 |
NS |
L |
|
|
S |
S |
NS |
|
|
||||
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
60 |
NS |
NS |
|
|
S |
|
|
|
|
|||||
|
322. |
Kaliy permanganati (kaliy marganets eritmasi) — KMnO4 |
|
|
10 |
20 |
|
|
|
S |
S |
S |
|
S |
|
|
60 |
|
|
|
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
20 |
20 |
S |
S |
|
|
S |
S |
|
S |
|
||||
|
60 |
S |
S |
|
|
S |
S |
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
30 |
20 |
|
|
S |
|
S |
|
|
S |
|
||||
|
60 |
|
|
|
|
S |
|
|
S |
|
|||||
|
100 |
|
|
|
|
|
|
|
S |
|
|||||
|
363. |
Natriy gidrooksidi (kaustik soda) — NaOH |
|
|
Sol. do 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
|
|
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
|
|
|||||
|
ot 10 do 35 |
20 |
S |
S |
S |
S |
S |
S |
S |
|
S |
||||
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
S |
S |
|
S |
S |
S |
|
|
S |
|||||
|
ot 10 do 60 |
20 |
|
|
S |
|
S |
S |
S |
|
S |
||||
|
50 |
|
|
|
|
|
S |
S |
|
|
|||||
|
60 |
|
|
S |
|
S |
S |
|
|
S |
|||||
|
365. |
Natriy metafosfati (geksametafosfat) — (NaPO3)6 |
|
|
sol. |
20 |
|
|
S |
|
|
|
NS |
|
|
|
50 |
|
|
|
|
|
|
NS |
|
|
|||||
|
380. |
Oltingugurt dioksidi (oltingugurt angidridi), quruq, gazsimon — SO2 |
- 73 |
-10 |
|
20 |
S |
S |
S |
|
S |
S |
|
|
|
|
60 |
S |
S |
|
|
S |
S |
|
|
|
|||||
|
381. |
Oltingugurt dioksidi (oltingugurt angidridi), nam, gazsimon — SO2 |
- 73 |
-10 |
|
20 |
|
|
S |
S |
|
S |
NS |
NS |
|
|
40 |
|
|
|
|
|
S |
|
|
|
|||||
|
60 |
|
|
|
L |
|
|
|
|
|
|||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
T/r |
Kimyoviy modda |
Erish |
Qaynash harorati, ℃ |
Konsen-ya, |
Modda harorati |
Quvur materiali |
||||||||
|
PE- LD |
PE- HD |
PP |
PB |
PVC- U |
PVC- C |
ABS |
PVDF |
PE- X |
||||||
|
382 |
Oltingugurt trioksidi (oltingugurt angidridi) – SO3 |
17 |
45 |
tg-1 |
20 |
NS |
NS |
|
L |
|
|
|
NS |
|
|
60 |
NS |
NS |
|
NS |
|
|
|
|
|
|||||
|
383 |
Sulfat kislotasi - H₂SO₄ |
|
|
do 10 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
ot 10 do 50 |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
||||
|
60 |
S |
S |
|
S |
S |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
ot 50 do 75 |
20 |
S |
S |
|
L |
S |
S |
|
S |
S |
||||
|
60 |
S |
S |
|
NS |
L |
S |
|
S |
S |
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
ot 75 do 90 |
20 |
|
|
|
L |
S |
S |
NS |
|
S |
||||
|
50 |
|
|
|
|
|
S |
NS |
|
|
|||||
|
60 |
|
|
|
NS |
L |
S |
|
|
L |
|||||
|
80 |
|
|
|
|
|
|
|
|
NS |
|||||
|
410 |
Distillangan suv |
|
|
|
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
411 |
Toza suv |
|
|
|
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
|
413 |
Ichimlik suvi |
|
|
work.sol. |
20 |
S |
S |
S |
S |
S |
S |
S |
S |
|
|
50 |
|
|
|
|
|
S |
S |
S |
|
|||||
|
60 |
S |
S |
S |
S |
S |
S |
|
S |
|
|||||
|
80 |
|
|
|
|
|
S |
|
S |
|
|||||
|
100 |
|
|
S |
|
|
L |
|
S |
|
|||||
|
120 |
|
|
|
|
|
|
|
S |
|
|||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
4-ILOVA
4-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishQuvurlardagi bosimning yoʻqolishini aniqlash uchun nomogrammalar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish13-rasm. Diametri 6 — 100 mm (Ke = 0,00002) boʻlganda quvurlardagi bosimning yoʻqolishini aniqlash uchun foydalaniladigan nomogramma
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish14-rasm. Diametri 100 — 1200 mm (Ke = 0,00002) boʻlganda quvurlardagi bosimning yoʻqolishini aniqlash uchun foydalaniladigan nomogramma
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish15-rasm. Diametri 6 — 100 mm boʻlgan quvurlarni hisoblashda suv harorati kt ga qoʻllaniladigan tuzatish koeffitsiyentini aniqlash uchun foydalaniladigan nomogramma
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish16-rasm. Diametri 100 — 1200 mm boʻlgan quvurlarni hisoblashda suv harorati kt ga qoʻllaniladigan tuzatish koeffitsiyentini aniqlash uchun foydalaniladigan nomogramma
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
5-ILOVA
5-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishBosimli quvur oʻtkazgichlarning gorizontal va vertikal qismlarida mahkamlagichlar orasidagi qabul qilinadigan masofalar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
11-jadval |
||||||||||||
|
DH, mm |
Gorizontal yotqiziladigan quvur oʻtkazgichlar uchun tayanch (mahkamlagich)lar orasidagi masofa, m, material turiga qarab |
|||||||||||
|
PND (past bosimli polietilen), PP (polipropilen) |
||||||||||||
|
E (yengil) |
OʻYE (oʻrta yengil) |
Oʻ (oʻrta) |
O (ogʻir) |
|||||||||
|
Oqib oʻtuvchi suyuqlik harorati, ℃ |
||||||||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
|
|
10 12 16 20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 290 315 355 400 450 500 560 630 |
850 900 1000 1100 1300 1400 1550 1600 1700 1850 2000 2200 2300 2500 2700 2950 3100 3400 3700 |
800 800 900 1000 1150 1300 1400 1500 1600 1700 1800 2000 2100 2300 2500 2700 2850 3100 3400 |
700 750 800 900 1000 1100 1250 1300 1400 1400 1600 1700 1800 2000 2150 2400 2500 2700 2900 |
700 800 900 1100 1200 1400 1500 1600 1700 1850 2000 2100 2300 2500 2700 2900 3100 3400 3650 3900 4200 |
700 750 800 950 1100 1200 1300 1400 1500 1650 1800 1900 2100 2250 2400 2600 2800 3100 3300 3600 3900 |
600 650 700 800 900 1100 1200 1200 1350 1400 1500 1700 1800 2000 2000 2300 2500 2700 2900 3100 3400 |
600 650 800 1000 1150 1250 1400 1500 1600 1750 1900 2000 2200 2350 2500 2700 2950 3200 3500 3800
|
550 600 700 900 1050 1150 1250 1400 1500 1600 1750 1900 2000 2150 2200 2500 2700 2900 3150 3450
|
500 550 600 800 900 1000 1100 1200 1300 1400 1500 1600 1750 1900 2000 2200 2350 2550 2700 3000 |
400 420 500 550 650 750 850 1000 1150 1300 1500 1700 1800 1950 2150 2300 2500 2700 2900 3100 |
350 400 450 500 550 650 800 900 1050 1200 1350 1500 1700 1700 1950 2100 2250 2450 2600 2850 |
300 350 400 450 500 600 700 800 900 1000 1200 1300 1450 1550 1700 1850 2000 2150 2300 2500 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
(davomi) |
||||||||||||||
|
|
Gorizontal yotqiziladigan quvur oʻtkazgichlar uchun tayanch (mahkamlagich)lar orasidagi masofa, m, material turiga qarab |
||||||||||||||
|
DH, mm |
PVD (yuqori bosimli polietilen) |
PVX (polivinil xlorid) |
|||||||||||||
|
E |
OʻYE |
Oʻ |
O |
O |
|||||||||||
|
Oqib oʻtuvchi suyuqlik harorati, ℃ |
|||||||||||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
|
|
10 12 16 20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 290 315 355 400 450 500 560 630 |
400 500 550 600 700 800 900 1000 1100 1200 |
400 450 500 600 650 700 900 950 100 1100 |
400 400 500 550 600 700 800 850 900 1000 |
400 450 550 650 750 800 900 1000 1100 1200 1300 |
350 400 500 600 700 750 850 1000 1100 1150 1250 |
300 350 450 500 600 700 800 900 950 1000 1100 |
300 400 400 500 600 700 800 900 1000 1150 1200
|
300 350 400 450 550 600 700 800 950 1100 1200 |
300 300 350 400 500 550 650 750 850 950 1000 |
250 300 350 400 450 550 650 750 850 1000 1100 1250 1350 |
200 250 300 350 450 500 600 700 800 900 1000 1150 1250
|
200 250 300 350 400 450 550 600 700 800 900 1000 1100 |
500 550 650 850 1000 1200 1350 1600 1800 2000 2100 2250 2450
3000 |
450 500 550 750 950 1100 1250 1500 1650 1800 2000 2000 2250
2750 |
400 450 500 700 1000 1000 1100 1300 1500 1600 1750 1850 2000
2450 |
|
Izoh. Xisob-kitobda quyidagilar qabul qilingan: Ytr= Yc= 0,96 g/sm3 va j = 0,005. |
|||||||||||||||
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
12-jadval |
|||||
|
|
Vertikal yotqiziladigan quvur oʻtkazgichlar uchun tayanch (mahkamlagich)lar orasidagi masofa, m, material turiga qarab |
|||||
|
DH, mm |
PND, PVX, PP |
PVD |
||||
|
Oqib oʻtuvchi suyuqlik harorati, ℃ |
||||||
|
20 |
30 |
40 |
20 |
30 |
40 |
|
|
32 40 50 63 75 90 110 125 140 160 225 315 400 |
1200 1500 1800 2400 2900 3200 3900 4500 4900 5500 6800 9200 13000 |
1000 1200 1500 2000 2500 2900 3500 3800 4200 5000 5900 8200 10000 |
800 1000 1200 1800 2200 2600 3300 3600 4000 4800 5300 7200 9200 |
1000 1300 1800 2100 2500 3100 3600 3900 4100 4600 |
900 1100 1400 1700 2000 2600 2900 3200 3500 4000 |
850 1000 1200 1400 1800 2300 2500 3000 3200 3800 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
6-ILOVA
6-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishOqova suvlarni chiqarib yuborish quvur oʻtkazgichining diametrini aniqlash uchun foydalaniladigan nomogramma
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish17-rasm. Oqova suvlarni chiqarib yuborish quvur oʻtkazgichining diametrini aniqlash uchun nomogramma
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
7-ILOVA
7-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishYer ostiga yotqiziladigan polimer quvur oʻtkazgichlarning mustahkamligini hisoblash uslubi (umumiy tamoyillar)
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish1. Yerga yotqiziladigan polimer quvur oʻtkazgichlar mustahkamligini hisoblashda tengsizlikka jamlanishi kerak:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbosimli quvur oʻtkazgichlar uchun
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(1)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishoʻzioqra quvur oʻtkazgichlar uchun:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(2)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishdrenaj quvur oʻtkazgichlar uchun:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(3)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— tuproq (
MPa) va transport yuklamalari (
MPa) taʼsirida quvur kesimining doiraligi tufayli quvur devorida materialni choʻzilish deformatsiyasining maksimal qiymati:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur devorida materialning quvur ichidagi suv bosimi taʼsirida choʻzilish darajasi;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur oʻtkazgichga tushadigan tashqi yuklamalar taʼsirida quvur devori materialining siqilish darajasi;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— zoʻriqishning boʻshashishi sharoitida yuzaga keladigan quvur devori materialining choʻzilish deformatsiyasining cheklangan yoʻl qoʻyilgan maksimal qiymati;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— siljish sharoitida quvur devori materialining choʻzilish deformatsiyasining cheklangan yoʻl qoʻyilgan maksimal qiymati;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur devorining teshilish turini hisobga olgan holda xavfsizlik omili (koefitsiyenti), quyidagicha qabul qilinishi mumkin: silliq devorli quvur dumaloq teshikli boʻlganda — 2,3; shisha (bazalt) plastmassa quvuri dumaloq teshikli boʻlganda — 3,0; silliq burchakli tirqishli teshik (masalan taraflarning nisbati 8:1 yoki 25:3) boʻlganda — 1,3; boshqa shartlar uchun qiymati meʼyoriy hujjatlarda koʻrsatilishi kerak.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish qiymat quyidagi formula boʻyicha aniqlanadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(4)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— zichlanish sifatini hisobga olgan holda egilishdagi zoʻriqishlar uchun tuproq toʻshamasi koeffitsiyenti, quyidagicha qabul qilinishi mumkin: sinchiklab nazorat qilinganda — 0,75, davriy nazorat qilinganda — 1,0, nazorat qilinmaganda — 1,5;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur kesimi ovalligi uchun xavfsizlik koeffitsiyenti, quyidagiga teng deb qabul qilinadi: bosimli va oʻzioqar quvur oʻtkazgichlar uchun — 1,0; drenaj quvur oʻtkazgichlari uchun — 2;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishψ — tuproqda yotqizilgan quvurning vertikal diametrida nisbiy qisqarish yoʻl qoʻyilgan maksimal qiymat sifatida boʻlgilanadi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(5)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishψgr — tuproq yukining taʼsiri ostida quvurning vertikal diametrining nisbiy qisqarishi;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishψt — shuning oʻzi, transport yuklarining taʼsiri ostida;
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishψm — saqlash, tashish va montaj qilish jarayonida hosil boʻlgan quvurning vertikal diametrining nisbiy qisqarishi. Uning taxminiy qiymati 13-jadvaldan olinishi mumkin.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish|
|
13-jadval |
||
|
Quvur kobigʻining halqali qattiqligi, G0, Ra |
ψm tuproqning zichlanish darajasi |
||
|
do 0,85 |
0,85 — 0,95 |
0,95 dan ortiq |
|
|
276 000 gacha |
0,06 |
0,04 |
0,03 |
|
276 000 — 290 000 |
0,04 |
0,03 |
0,02 |
|
290 000 dan ortiq |
0,02 |
0,02 |
0,01 |
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(6)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvurning koʻndalang kesimi ovalligi vaqt oraligʻidagi kechikishini hisobga oluvchi hamda tuproq turiga, uning zichlanish darajasiga, gidrogeologik sharoitga va transheya geometriyasiga bogʻliq boʻlgan koeffitsiyent, uni 1 dan 1,5 gacha qiymatlarda qabul qilishi mumkin.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— toʻshamani tayyorlash va zichlash sifatini hisobga oluvchi egilish koeffitsiyenti, uni quyidagicha qabul qilish mumkin: sinchkovlik bilan nazorat qilinganda – 0,09, davriy nazorat qilinganda — 0,11, nazorat qilinmaganda — 0,13;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— transheyani toʻldiruvchi tuproqning quvurning koʻndalang kesimi ovalligiga taʼsir koʻrsatishini hisobga oluvchi koeffitsiyent, 0,06 ga teng deb qabul qilinishi mumkin;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— transheya choʻntaklaridagi tuproqning deformatsiya moduli, MRa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur qobigʻining halqali qattiqligi quvurning koʻndalang kesimi ovalligiga taʼsirini hisobga oluvchi koeffitsiyent, 0,15 ga teng deb qabul qilinishi mumkin;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(7)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— tuproqning solishtirma ogʻirligi N/m3;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— yer sathidan gorizontal diametri darajasigacha hisoblangan, quvur oʻtkazgichni toʻldirish chuqurligi, m;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur qobigʻining qisqa muddatli halqali qattiqligi, MRa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(8)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur materialining choʻgʻilishida qisqa muddatli egiluvchanlik moduli, MRa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— formula boʻyicha aniqlanadigan quvur kesimining uzunlik birligiga inersiya momenti:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(9)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— meʼyoriy hujjatlarda keltiriladigan quvur materialining Puasson koeffitsiyenti;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(10)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— tuproqning zichlanish koeffitsiyenti;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— zanjirli, gʻildirakli va boshqa turdagi transport vositalari uchun maʼlumotnomalar boʻyicha olinadigan transport yuki, MRa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur oʻtkazgichning yotqizish chuqurligini hisobga oluvchi koeffitsiyent, H < 1 boʻlganda n = 0,5 boʻladi;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— suv quvur oʻtkazgichlarining ovallashgan quvurlari ichki suv bosimi taʼsirida aylana shakliga kelishi jarayonini hisobga oluvchi koeffitsiyent (R, MRa)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(11)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur oʻtkazgichga tushadigan umumiy tashqi yuklama, MRa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(12)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(13)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(14)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(15)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur materialining choʻzilishi vaqtida qisqa muddatli hisobiy mustahkamlik, MRa;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur oʻtkazgichning xizmat muddati oxirida quvur materialining choʻzilishida egiluvchanlik modulining qisqa va uzoq muddatli qiymatlari, MRa.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(16)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— normativ hujjatlarda koʻrsatiladigan xavfsizlik koeffitsiyenti.Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish2. Agar hisoblar natijasida ifodaning chap tomoni qiymati 1 dan katta boʻlsa, u holda hisoblar quvur materiali yoki quvur oʻtkazgichni yotqizishni boshqa koʻrsatkichlari bilan takrorlanishi kerak.
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish3. Undan soʻng yuklarning jamlamasiga nisbatan quvur qobigʻining barqarorligi tekshiriladi:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbosimli tarmoqlar uchun — tuproq va transportdan , yerosti suvlaridan
, shuningdek, quvur oʻtkazgichda vakuumning hosil boʻlishi
, oʻzioqar tarmoqlari uchun — + ; drenaj tarmoqlari uchun — quyidagi ifoda boʻyicha:
, yerosti suvlaridan , shuningdek, quvur oʻtkazgichda vakuumning hosil boʻlishi , oʻzioqar tarmoqlari uchun — + ; drenaj tarmoqlari uchun — quyidagi ifoda boʻyicha:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(17)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishbu yerda:
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— tuproq bilan toʻldirishda qobiqning barqarorligiga taʼsirini hisobga oluvchi koeffitsiyent, 0,5 ga teng deb,
:
= 4 : 1 nisbat uchun 0,07 ga teng deb qabul qilish mumkin;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur oʻtkazgichning koʻndalang kesimining ovalligini hisobga oluvchi koeffitsiyent, 0 < ψ < 0,05 boʻlganda = 1 — 0,7ψ boʻladi;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— tashqi yuklamalar taʼsiri ostida qobiq barqarorligi uchun xavfsizlik koeffitsiyenti, 3 ga teng deb qabul qilinishi mumkin;Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
— quvur qobigʻining uzoq muddatli halqali qattiqligi, MRa, quyidagi formula boʻyicha aniqlanadi:Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
(18)Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishSHNQ 2.04.04-24 “Polimer materiallardan yasalgan suv taʼminoti va oqova suvlarni chiqarib yuborish tizimlarining quvur oʻtkazgichlarini loyihalash va montaj qilish” shaharsozlik normalari va qoidalariga
8-ILOVA
8-ILOVA
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishPolimer quvurlarning tamgʻalanishiga misollar
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olishHujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish18-rasm. Polimer quvurlarning GOST 32415-2013 boʻyicha tamgʻalanishi
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish
Hujjatga taklif yuborishAudioni tinglashHujjat elementidan havola olish19-rasm. Polimer quvurlarning GOST ISO/IEC 15420-2010 boʻyicha shtrix-kodli tamgʻalanishi
