Таблица 1 | ||
№№ п/п | Типы зданий | Этажность (не более) |
1 | 2 | 3 |
1. | Детские ясли-сады всех типов; начальные и малокомплектные школы; детские сады-начальные школы | 2 |
2. | Общеобразовательные школы, учебные корпуса школ-интернатов, средние специальные учебные заведения — академические лицеи и профессиональные колледжи, внешкольные учреждения | 3 |
3. | Специализированные школы и школы-интернаты для детей с нарушениями в физическом и умственном развитии | 2 |
4. | Спальные корпуса школьных интернатов, спальные корпуса детских оздоровительных лагерей | 2 |
5. | Социальные центры для инвалидов и престарелых, детские социальные центры, детские дома, дома-интернаты | 2 |
6. | Стационары лечебных учреждений (больницы) | 3 |
7. | Спальные корпуса санаториев для детей и подростков | 3 |
8. | Амбулаторно-поликлинические учреждения | 3 |
9. | Учреждения местного махаллинского управления и жилищно-эксплуационных организаций микрорайонов | 2 |
10. | Предприятия торговли, общественного питания, бытового обслуживания массового посещения (кроме зданий уникального назначения) | 3 |
Таблица 2 | |||||||
Степень огнестойкости | Класс конструктивной пожарной опасности здания | Наибольшее число этажей | Допустимая площадь этажа между противопожарными стенами, м2, при количестве этажей | ||||
1-эт. | 2-эт. | 3 — 5-эт. | 6 — 9-эт. | 10 — 16-эт. | |||
I II II III III IV IV IV | СО СО С1 СО С1 СО С1 С2, С3 | 16 16 9 5 4 3 2 2 | 6000 6000 5000 3000 2000 2000 2000 1200 | 5000 4000 3000 2000 1400 1400 1400 800 | 5000 4000 2000 1200 800 - - - | 5000 4000 1200 - - - - - | 2500 2200 -* - - - - - |
Таблица 3 | |||
Степень огнестойкости здания | Класс конструктивной пожарной опасности | Наибольшее число этажей | Площадь этажа между противопожарными стенами, м2, при этажности |
I, II | СО, С1 | 5 | 3500 |
II | С1 | 5 | 2500 |
III | СО | 2 | 2000 |
III | С1 | 2 | 1000 |
IV | С2; СЗ | 1 | 500 |
Таблица 4 | ||||
Степень огнестойкости здания | Наибольшее число этажей | Площадь этажа, м2,между противопожарными стенами | ||
одноэтажные | 2-этажные | 3 — 5-этажные | ||
I, II | 5 | 3500 | 3000 | 2500 |
III | 2 | 2000 | 1000 | - |
IV | 1 | 500 | - | - |
Таблица 5 | |||
Степень огнестойкости здания | Класс конструктивной пожарной опасности | Число мест в зале | Предельный этаж размещения |
I, II | СО, С1 СО, С1 СО, С1 | до 300 св.300 до 600 св. 600 | 9 5 3 |
III III III III IV | СО СО С1 С2 С2-СЗ | до 300 св. 300 до 600 до 500 " 300 " 100 | 3 2 1 1 1 |
Таблица 6 | |||
Здания, сооружения | Степень огнестойкости | Наибольшее число этажей | Наибольшая вместимость зала, мест |
Кинотеатры круглогодичного действия | I, II III | не нормируется 2 | 600 и более 500 |
Клубы | I, II III IV | не нормируется 2 (зал — 1) 1 | 600 и более 500 200 |
Театры | I, II | не нормируется | не нормируется |
I, II степень огнестойкости | — | не более 165 чел/мин.; |
III степень | — " — | не более 115 — " —; |
IV степень | — " — | не более 80 — " —. |
Таблица 7 | ||||
Назначение залов | Степень огнестойкости здания | Расстояние, м, в залах объемом, тыс.м3 при значениях необходимого времени, мин. | ||
до 5 | св.5 до 10 | св. 10 | ||
1 | 2 | 3 | 4 | 5 |
1. Залы ожиданий для посетителей, кассовые, выставочные, танцевальные, отдыха и т.д. | I,II III, IV | 30/2,0 20/1,5 | 45/3,0 30/2,0 | 55/3,5 - |
2. Обеденные, читальные при площади каждого основного прохода из расчета не менее 0,2 м2 на каждого эвакуирующегося по нему человека | I,II III, IV | 65/2,0 45/1,5 | - - | - - |
3. Торговые при площади основных эвакуационных проходов, % площади залов | ||||
не менее 25 | I, II III, IV | 50/1,5 35/1,0 | 65/2,0 45/1,5 | 80/2,5 - |
менее 25 | I, II III, IV | 25/1,5 15/1,0 | 30/2,0 20/1,5 | 35/2,5 - |
Степень огнестойкости здания | Расстояние, м, при плотности людского потока при эвакуации* чел/м2 | ||||
до 2 | св.2 до 3 | св.3 до 4 | св.4 до 5 | св.5 | |
1 | 2 | 3 | 4 | 5 | 6 |
А. Из помещений, расположенных между лестничными клетками или наружными выходами | |||||
I — III | 60 | 50 | 40 | 35 | 20 |
IV | 40 | 35 | 30 | 25 | 15 |
Б. Из помещений с выходами в тупиковый коридор или холл | |||||
I — III | 30 | 25 | 20 | 15 | 10 |
IV | 20 | 15 | 15 | 10 | 7 |
Таблица 9 | ||||
Назначение залов | Степень огнестойкости зданий | Число человек на 1 м ширины эвакуационного выхода (двери) в залах объемом, тыс.м3, при значениях необходимого времени, мин. | ||
до 5 | св.5 до 10 | св.10 | ||
1. Торговые — при площади основных эвакуационных проходов — 25% и более площади зала, обеденные и читальные — при плотности потока в каждом основном проходе не более 5 чел/м2 | I,II III, IV | 165/1,5 115/1,0 | 220/2,0 155/1,5 | 275/2,5 - |
2. Торговые — при площади основных эвакуационных проходов менее 25% площади зала, прочие залы | I,II III, IV | 75/1,5 50/1,0 | 100/2,0 70/1,5 | 125/2,5 - |
Таблица 11 | |||||||
Виды залов | Необходимое время эвакуации, мин., из зала при объеме*, тыс.м3 | Из здания в целом | |||||
до 5 | 10 | 20 | 25 | 40 | 60 | ||
Залы без колосниковой сцены | 2 | 3 | 3,5 | 3,5 | 4 | 4,5 | 6 |
Залы с колосниковой сценой | 1,5 | 2 | 2,5 | 2,5 | - | - | 6 |
Таблица 12 | |
Помещения | Ориентация |
Операционные, реанимационные залы, секционные, родовые | С, СВ, СЗ |
Лаборатории для бактериологических исследований, для приема инфекционного материала и его разбора, вскрывочные | С, СВ, СЗ, ЮВ, В |
Палаты туберкулезных и инфекционных больных | |
Палаты интенсивной терапии | Не допускается на запад и юго-запад |
Палаты детских отделений для ясельного и дошкольного возраста, комнаты игр в детских отделениях | Ю, ЮВ, В |
Таблица 13 | |||
Наименование помещений групповой ячейки | Площадь помещений, м2, на 1 ребенка | ||
Общего типа, оздоровительные | Специализированные | ||
ясли | сад | ||
Приемная-раздевальная | 1,0 | 0,8 | 1,5 |
Групповая (в т.ч. зоны: питания и занятий, подвижных игр, тихого отдыха) | 2,7 — 3,0 (40 — 45 м2) | 2,5 — 3,0 (50 — 60 м2) | 4,5 (54 м2) |
Спальня (спальня-веранда) | 2,0 | 2,0 | 2,4 |
Туалетная (15-16 м2) | 1,0 | 0,8 | 1,2 |
Комната специальных занятий для реабилитации детей-инвалидов (20 — 30 м2) | - | - | 2,5 — 3,0 |
Буфетная 5-6 м2 | + | + | + |
Таблица 14 | ||
Наименование помещений | Площадь, м2 | |
на расчетную единицу | помещения | |
1 | 2 | 3 |
Классы и учебные кабинеты общеобразовательного типа: | ||
на 30 учащихся в классе | 2,0 | 60 |
на 35 учащихся в классе | 1,7 | 60 |
в средних специальных учебных заведениях при 30 учащихся в группе | 2,0 | 60(54)* |
тоже, на 1/2 группы (15 учащихся) | 2,6 | 40 |
высших учебных заведений, институтов повышения квалификации — 24-25 студентов (слушателей) | 2,2 — 2,4 | 54 — 60 |
то же, на 1/2 группы — 12 студентов | 3,0 — 3,3 | 36 — 40 |
Лаборатории естественных наук, кабинеты черчения и рисования в школах: | ||
на 30 учащихся | 2,2 — 2,4 | 66 — 72 |
на 35 учащихся | 1,9-2,0 | 66 — 72 |
Лаборатории и кабинеты профессионально-технического специального назначения: | ||
в средних специальных учебных заведениях на группу учащихся | 2,2 — 2,4 | 66 — 72 |
то же на 1/2 группы | 4,4 — 4,8 | 66 — 72 |
в высших учебных заведениях в расчете на 1/2 группы | 5,0 — 6,0 | 60 — 72 |
Лингафонные кабинеты: | ||
во всех учебных заведениях в расчете на 1/2 группы (класса) | 3,0 — 3,3 | 50 |
в высших учебных заведениях на 1/2 группы | 3,0 — 5,0 | 50 — 60 |
Кабинеты информационных технологий на 1/2 класса, группы | - | 60 — 72 |
Зал (помещение) курсового и дипломного проектирования на 1/2 группы | 60 — 72 | |
Мастерские школ (в расчете на 1/2 класса): | ||
по обработке металла, дерева, универсальные по техническим видам труда, комбинированная мастерская по обработке металла и дерева | 4,5 — 6 | 76 — 100 |
кулинарии и обработки тканей | 3,0 — 4,5 | 50 — 60 |
Аудитории, число мест: | ||
15 — 20 | 2,5 — 2,0 | 40 |
25 — 30 | 2,2 | 54 — 60 |
60 | 1,5 | 90 |
75 — 80 | 1,2-1,3 | 90 — 100 |
100 | 1,2 | 120 |
Таблица 15 | |
Помещения | Площадь помещения, м2 |
Вестибюль (из расчета 0,35 м2 на посетителя) | 12 и более |
Регистратура, на 1 регистратора | 10 |
Помещение вызова врача на дом | 12 |
Кабинеты приема врачей-специалистов: | |
терапевта, невропатолога, эндокринолога, аллерго-лога, гематолога | 12 — 14 |
хирурга-стоматолога, травмотолога-ортопеда | 14 — 18 |
педиатора, кардиолога, психиатора | 15 |
офтальмолога с темной кабиной | 26 (18+8) |
дерматолога-венеролога, онколога, гинеколога, уролога (с кабиной для слива) | 18 (14+4) |
логопеда, отоларинголога, фтизиатра | 18 |
иглотерапии, физиотерапии | 20 |
Процедурная-перевязочная | 12 — 18 |
Малая операционная с предоперационной (располагать смежно с кабинетом хирурга) | 22+8 |
Стерилизационная | 10 |
Массажная на 1 стол | 15 |
Приемно-смотровой бокс с отдельным наружным входом | 14 |
Помещение для прививок с кабинетом врача | 20+10 |
Комната кормления грудных детей | 12 |
Таблица 16 | ||
Помещения палат и палатных отделений | Площадь, м2 | |
На 1 койку | Помещения | |
1 | 2 | 3 |
1. Палаты неинфекционные: | ||
для взрослых | 7 — 7,5 | однокоечные — 10 |
для детей | 6 | - |
то же, с дневным пребыванием матерей | 8 | - |
то же, с круглосуточным пребыванием матерей | 10 | 12 |
2. Палаты для инфекционных и туберкулезных больных: | ||
для взрослых | 8,0 | однокоечные — 12 |
для детей (без мест для матерей) | 6,5 | - |
3. Палаты лечения ожоговых больных, ортопедо-травмотологического и нейрохирургического отделений, восстановительного лечения, радиологические: | ||
для взрослых | 10 | 12 |
для детей с круглосуточным пребыванием матери | 13 | 13 |
4. Палаты для психоневрологических, наркологических больных взрослых и детей: | ||
общего типа | 6-7 | однокоечные — 10 |
для надзорных и инсулиновых больных | 7-8 | 12 |
5. Палаты интенсивной терапии, послеоперационные | 10 — 13 | однокоечные — 14-15 |
6. Палаты для детей до 1 года: | ||
боксированные, на 1 место | 3 — 4,5 | - |
то же, с пребыванием матери | 9 | 13 |
интенсивной терапии | 7 | - |
7. Изоляционные палаты: | ||
на 1 койку со шлюзом или полубокс на 1 койку (с ванной) | 12 | 12 — 14 |
бокс на 1 койку | 20 — 22 | 20 — 22 |
8. Изоляционные палаты: — на 1 койку со шлюзом или полубокс на 1 койку (с ванной) | 12 | 12 — 14 |
9. Пост (комната) медсестры | - | 6 |
10. Кабинет врача | - | 12 |
11. Комната приема пищи | - | 14 |
12. Буфетная на 1 секцию (30 коек) | - | не менее 15 |
Таблица 17 | ||
Учреждения | Площадь, м2 (не менее) | |
на 1 место | помещения | |
Санатории и санатории-профилактории, пансионаты и другие учреждения отдыха для взрослых, для семей с детьми, туристические гостиницы, мотели | 6,0-8,0 | на 1 чел. — 10 на 2 чел. — 12-16 |
Оздоровительные лагеря для детей — базы отдыха | 4,5-6,0 | 18 |
Санаторные лагеря для детей | 6,0 | 18 |
Оздоровительные детские лагеря летнего функционирования | 4,0-4,5 | 18 |
Туристические приюты, охотничьи и рыболовные базы, кемпинги, ботели (лагеря-стоянки для отдыха на воде) | 4,5-5,0 | 9-12 |
Таблица 18 | ||||
Помещения | Расчетная площадь зала на одно рабочее окно, м2, при числе рабочих окон (касс) | |||
для села | для города | |||
1 | 3 | 2-3 | 5-10 | |
Операционный зал | 20 — 24 | 12 | 15 | 12 — 15 |
Таблица 19 | ||
Помещения | Измеритель | Расчетный показатель, м2 |
1 | 2 | 3 |
Справочно-библиографический отдел | одно читательское место | 0,1 |
Аванзал (в расчете на 15 — 20% мест для читателей) | -‘- | 1,5 |
Читальные залы: | ||
общие и научно-отраслевые для взрослых | -'- | 2,4 — 3,0 |
детские, юношеские | -'- | 2,0 — 2,5 |
специализированных отделов | -'- | 3,0 — 3,5 |
изографии, нот, картографии | -'- | 3,5 — 5,0 |
аудиовизуального обслуживания с использованием компьютеров | -'- | 4 — 6 (на 10 — 20% чит. мест) |
Абонемент (площадь для читателей) | одно читательское место | 1,8 |
Межбиблиотечный абонемент, отдел комплектования | одно рабочее место сотрудника | 6,0 |
Служебные и производственные | 1 сотрудник | 5-8 |
Книгохранилище: | ||
закрытое хранение | 1000 ед. хранения то же | 2,5 |
хранение с открытым доступом к фондам | 5,0 (для малых — 4,5) |
Таблица 20 | ||
Наименование залов | Объем на 1 место в зале, м3 | Площадь на 1 место в зале, м2 |
1 | 2 | 3 |
Аудитории, конференц-залы | 4-5 | от 1,0-1,5 до 1,8-2,0* |
Кинотеатры | 4-6 | 0,7-1,0 |
Универсальные и клубные залы, концертные залы, | 4-6 | 0,7(0,65)* — 0,8 |
Драматических театров | 4-5 | 0,7 |
Музыкально-драматических театров; музыкальной комедии | 5-7 | 0,7 |
Театров оперы и балета | 6-8 | 0,7 |
Таблица 21 | |||
Наименование помещений | Измеритель | Площадь, м2 | |
на расчетную единицу | Всего, м2, не менее | ||
1. Вестибюль с гардеробной | на 1 место | 0,35 (до 50 мест 0,45) | 12 |
2. Гигиенические помещения: | |||
раздевальные | " | 0,75-0,8(1,0) | 12 |
мыльные | " | 2,4-2,2 | 15 |
душевые (открытые кабины) | " | 2,2 — 2,5 (кабина 1,1х1,1) | 15 |
ванные кабины (закрытые) | на 1 кабину | 4,8 | |
душевые кабины закрытые с раздевальными | то же | (кабина 2,5х1,35) | |
3. Сауна-парильная | помещение | 4,0 — 10,0 | - |
Таблица 22 | |
Тип предприятия | Разряды |
Гостиницы общего типа, курортные, туристические | Высший (люкс), I, II, III |
Гостиничные предприятия для автотуристов — мотели | I, II, III, IV |
Кемпинги (преимущественно сезонные «лагеря-стоянки» для автотуристов) | III, IV |
Таблица 23 | ||||
Разряд | Количество мест в номере | Количество комнат в номере | Жилая площадь номера, м2 * | Санитарно-техническое оборудование |
Высший (люкс) | 1 2 2 2 | 1 1 2 3 | 16 — 18 18 — 20 30 — 40 40 — 60 | Ванна, умывальник, унитаз, бидэ, полотенцесушитель |
I | 1 2 2 | 1 1 2 | 14 — 16 16 — 20 25 — 35 | Ванна (или душ), умывальник, унитаз, полотенцесушитель |
II | 1 2 2 3 | 1 1 2 2 | 9 — 12 12 — 14 22 25 | Душ, умывальник, унитаз |
III | 1 2 3 | 1 1 1 | 9 12 — 14 15 — 18 | Душ, умывальник, унитаз |
IV | 1 2 3 | 1 1 1 | 9 12 — 14 15 — 20 | Душ, умывальник, унитаз (допускается на группу номеров) |
Таблица 24 | |||||||||
Типы гостиничных предприятий | Площадь, м2, при количестве мест | ||||||||
15 | 25 | 50 | 100 | 200 | 300 | 400 | 500 | 800 | |
Гостиницы и мотели | 2,35 | 1,8 | 1,5 | 0,9 — 1,2 | 0,9 — 1,2 | 1,2-1,3 | 1,25 | 1,15 — 1,23 | 1,0 — 1,2 |
Кемпинги | 2,0 | 1,5-1,6 | 1,0 | 0,8-0,6 | 0,4-0,5 | 0,3 | 0,25 | 0,22 |
Таблица 25 | ||||||
Периоды года | Параметры | Расчетная температура, °C | Относительная влажность, % | Скорость движения воздуха, м/с, не более | ||
I зона | II зона | III зона | Для всех климатических зон | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Теплый | Н Г О | не выше 33 25 — 28 26 — 27 25 — 26 | не выше 33 24 — 26 24 — 26 23 — 25 | не выше 28 23 — 26 24 — 25 23 — 24 | не более 65 65 — 30 60 — 30 60 — 30 | 0,5 0,5 0,3 0,2 |
Переходный | Н Г О | - 20 — 28 23 — 26 | - 16 — 23 18 — 22 | - - - | 65 — 30 65 — 30 45 — 30 | 0,3 0, 2 0,2 |
Холодный | Н Г О | см. таблицы для соответствующих типов зданий | не более 65 65 — 30 45 — 30 | 0,3 0,2 0,2 |
Таблица 26 | |||
Помещения | Расчетная температура воздуха, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 |
Вестибюль | 16 | 2 | П1 |
Кулуары, фойе** | 18 | 1,5 | |
Гардероб | 16 | 2 | Р1 |
Буфет | 16 | По расчету, но не менее трехкратного воздухообмена помещения | д |
Санитарные узлы | 16 | 100 м3/ч на 1 унитаз и 50 м3/ч на 1 писсуар | Р2 |
Умывальные | 16 | Удаление воздуха через санитарные узлы | Р2 |
Душевые | 25 | 5 | Р2 |
Раздевальные при душевых** | 20 | В объеме вытяжки из душевых | |
Курительные | 18 | 10 | Р2 |
Комнаты личной гигиены | 23 | 5 | Р2 |
Медицинские пункты, кабинеты врачей | 21 | 2 | П1 |
Кладовые инвентаря, канцелярских принадлежностей, оборудования | 16 | 1 | Р1 |
То же, с длительным пребыванием обслуживающего персонала | 18 | 2 | Р1 |
Помещение отопительно-вентиляционного оборудования | 16 | По КМК 2.04.05 | |
Холодильная станция | 16 | 5 | Р1 |
Помещение насосно-фильтровального оборудования | 15 | 3 | Р1 |
Помещения аккумуляторной с щелочными аккумуляторами и хранения электролита | 15 | 3 | Р1 |
Помещение аккумуляторной с кислотными аккумуляторами | 15 | 10 | Р1 |
Камеры для мусора (неотапливаемые) | - | 1 | Р1 |
Таблица 27 | |||||
Помещения | Параметры | Расчетная температура, °C | Кратность воздухообмена в 1 ч, не менее | ||
I зона | II зона | III зона | |||
1 | 2 | 3 | 4 | 5 | 6 |
Групповая, раздевальная 2-й группы раннего возраста и 1-ой младшей группы, спальни | Н Г О | 20 20 — 23 21-22 | 20 20 — 23 21-22 | 21 21 — 24 22-23 | 1,5 1,5 1,5 |
Групповые, раздевальные: 2-й младшей группы | Н Г О | 20 20 — 23 21-22 | 20 20-23 21-22 | 20 20 — 23 21-22 | 1,5 1,5 1,5 |
средней, старшей и дошкольной групп | Н Г О | 19 19 — 22 20-21 | 19 19 — 22 20-21 | 19 19 — 22 20-21 | 1,5 1,5 1,5 |
Туалетные: ясельных групп | Н Г О | 21 21 — 24 22-23 | 20 20 — 23 21-22 | 21 21 — 23 22-23 | 1,5 1,5 1,5 |
дошкольных групп | Н Г О | 20 20 — 23 21-22 | 19 19 — 22 20-21 | 19 19 — 22 20-21 | 1,5 1,5 1,5 |
Буфетные | Н Г О | 16 - - | 16 - - | 16 - - | 1,5 1,5 1,5 |
Залы для музыкальных и физкультурных занятий | Н Г О | 18 18 — 20 19 | 18 18 — 20 19 | 18 18 — 20 19 | 1.5 1,5 1,5 |
Прогулочные веранды | Н Г О | 12 12 — 14 12-13 | - - - | - - - | - - - |
Залы для бассейнов для обучения детей плаванию | Н Г О | 30 30 — 32 30-31 | 30 30 — 32 30-31 | 30 30 — 32 30-31 | По расчету не менее 50 м3/ч на ребенка |
Таблица 28 | ||||||
Помещения | Параметры | Расчетная температура, °C | Кратность воздудухообмена в 1ч, не менее | Тип помещения* | ||
I зона | II зона | III зона | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Классные помещения, учебные кабинеты, лаборатории, класс пения и музыки, зоны читательского обслуживания библиотек | Н Г О | 20 20 — 23 21-22 | 20 20 — 23 21-22 | 21 21 — 24 22-23 | По расчету, но не менее 20 м3/ч на 1 чел. | Д |
Учебные мастерские | Н Г О | 17 17 — 19 17-18 | 17 17 — 19 17-18 | 17 17 — 19 17-18 | По расчету, но не менее 20 м3/ч на 1 чел. | Д |
Актовый зал — лекционная аудитория, актовый зал с эстрадой (со сценой), в том числе с киноустановкой | Н Г О | 19 19 — 21 19-20 | 19 19 — 21 19 — 21 | 20 20 — 22 20-21 | По расчету, но не менее 20 м3/ч на 1 чел. | Д |
Клубно-кружковые помещения, комната отдыха и игр, рекреационные помещения | Н Г О | 18 18 — 21 19-20 | 18 18 — 21 19-20 | 19 19 — 22 20-21 | 1,5 1,5 1,5 | Д |
Спальные комнаты школ-интернатов и интернатов при школах | Н Г О | 18 18 — 21 19-20 | 18 18 — 21 19-20 | 18 18 — 21 19 — 21 | 1,5 1,5 1,5 | Д |
Помещения для хранения каталогов и фондов школьных библиотек | Н | 18 | 18 | 18 | 2 | Д |
Таблица 29 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Аудитории, учебные кабинеты, лаборатории, залы курсового и дипломного проектирования, читальные залы, служебные помещения | Н О | 19 20 | По расчету, но не менее 20 м3/ч на 1 чел. | д |
Лаборатории и другие помещения с выделением вредных радиоактивных веществ, моечные при лабораториях с вытяжными шкафами, лаборатории с приборами повышенной точности | Н О | 19 20 | По расчету в соответствии с технологическим заданием | |
Моечные лаборатории посуды без вытяжных шкафов | н | 18 | 6 | Р1 |
Таблица 30 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Зрительный зал с эстрадой и со сценой: | Н Н | 16 | Д Д | |
в кинотеатрах без гардероба для зрителей; | По расчету, но не менее 20 м3/ч на 1 чел. | |||
в клубах и театрах с гардеробом для зрителей, в видео-салонах, в концертных и выставочных залах | То же | |||
Сцена, арьерсцена, карман | Н | 22 | - | |
Фойе и кулуары кинотеатров | Н | 16 | По расчету, но не менее 20 м3/ч на 1 чел. | Д |
Кинопроекционная | Н | 18 | По расчету, но не менее трехкратного воздухообмена | Р1 |
Кабины кассиров, дежурных администраторов, дикторов, переводчиков, помещения для занятий артистов | Н | 20 | 3 | Д |
Таблица 31 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Экспозиционные залы музеев и постоянно действующих выставок произведений искусства | Н | 22 | По расчету, но не менее 20 м3/ч наружного воздуха на 1 чел. | Д |
Хранилища музеев, библиотек и архивов фотодокументов и микрофильмов | Н | 22 | По расчету | П1 |
Помещения хранения учетных документов, служебных каталогов | Н | 18 | 1 | |
Выставочные залы, зоны читательского обслуживания (в том числе лекционные и читательские залы) | Н | 20 | По расчету, но не менее 20 м3/ч наружного воздуха на 1 чел. | Д |
Помещения ответственных хранителей фондов | Н | 20 | 2 | П1 |
Лаборатории репродукционно-множительные | Н | 18 | 3 | Р1 |
Таблица 32 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Торговые залы площадью | Д | |||
250 м2 и менее в магазинах: | Н | 12 | 1 | |
продовольственных | О | 14 — 16 | по расчету | |
непродовольственных | Н О | 15 16 — 18 | по расчету | Д |
Торговые залы площадью более 250 м2 в магазинах: продовольственных | Н О | 12 14 — 16 | по расчету по расчету | Д |
непродовольственных | Н О | 15 16 — 18 | по расчету по расчету | Д |
Отдельно стоящие магазины из легких конструкции, крытые овощные рынки | Н | 8 | 1 | Д |
Разгрузочные помещения | Н | 10 | по расчету | Д |
Помещения для подготовки товаров к продаже, комплектовочные, приемочные, экспедиции, смотровой зал | Н О | 16 17-18 | 2 | П1 |
Демонстрационные залы | Н | 18 | по расчету | Д |
Гладильные | Н | 16 | по расчету | Д |
Разрубочные | Н | 10 | 3 | П1 |
Кладовые: а) бакалея, хлеб, кондитерские изделия | Н | 16 | 0,5 | P1 |
б) гастрономия, рыба, молоко, фрукты, вина, пиво, напитки, овощи, соления | Н | 8 | 1 | P1 |
в) обувь, парфюмерия, товары бытовой химии и прочие товары | Н | 16 | 2 | P1 |
г) прочие товары | Н | 16 | 0,5 | P1 |
Помещения для хранения тары, упаковочных материалов и инвентаря | Н | 12 | 1 | P1 |
Бельевые | Н | 18 | 0,5 | Р1 |
Мастерские | Н | 18 | 3 | Р1 |
Экспедиции и пункты приема стеклянной тары, помещения приема и выдачи заказов | Н | 18 | 1 | Р1 |
Охлаждаемые камеры: а) мясо, полуфабрикаты, гастрономия | Н | 0 | - | |
б) рыба | Н | -2 | - | |
в) фрукты, овощи, кондитерские изделия, напитки | Н | 4 | 4 (в сутки) | Б |
г) мороженое, пельмени и т.п. | Н | -12 | - | |
д) пищевые отходы | Н | -2 | 10 | Р2 |
Таблица 33 | |||||
Помещения | Параметры | Для всех климатических зон | Кратность воздухообмена в 1 ч, не менее | Тип помещения* | |
Температура воздуха, °C | Относительная влажность | ||||
1 | 2 | 3 | 4 | 5 | 6 |
Спортивные залы, крытые катки с местами для зрителей | Н Г О | 18 18 — 20 19-20 | 30 — 60 | По расчету, но не менее 80 м3/ч наружного воздуха на 1 занимающегося и не менее 20 м3/ч на 1 зрителя | Д |
Крытые катки без мест для зрителей | Н Г О | 14 14 — 16 16 | 30 — 55 | То же | Д |
Спортивные залы без мест для зрителей | Н Г О | 16 16 — 18 17-18 | 30 — 60 | То же | Д |
Залы для ванн бассейнов | Н Г О | 27 27 — 30 28-29 | 50 — 60 | То же | Д |
Залы для подготовительных занятий в бассейнах, хореографические классы, помещения для физкультурно-оздоровительных занятий | Н Г О | 18 18 — 20 19 | 30 — 60 | То же | Д |
Раздевальные** | Н Г О | 22 22 — 25 23 — 25 | 30 — 60 | 3 | |
Мыльные | Н Г О | 26 26 — 30 28 | 60 — 75 | ||
Парильные (влажного пара) | Н | 40 | 75 — 85 | 1 | Р1 |
Парильные (сухого пара), сауны | Н | 120 | - | Периодического действия при отсутствии посетителей | |
Душевые кабины, ванные кабины, помещения оздоровительных ванн и душей | Н | 25 | 60 — 75 | 5 | Р1 |
Массажные, комнаты отдыха, помещения при сауне | Н | 22 | 30 — 60 | 3 | Р1 |
Таблица 34 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Обеденный зал, раздаточная | Н Г О | 18 18 — 21 19-20 | по расчету | Р1 |
Буфет1 | Н Г | 16 17-18 | по расчету не менее 3 | Р1 |
Магазин или помещения для продажи кулинарии и полуфабрикатов | Н О | 16 16 — 18 | 2 | Д |
Кухня — горячий цех2 | Н | 5 | по расчету | Р2 |
Мучной цех | Н Г О | 16 16 — 20 18-19 | 2 | Р1 |
Мясорыбный, овощной, холодный цехи | Н Г О | 16 16 — 20 18-19 | 4 | Р1 |
Моечная | Н | 20 | по расчету, но не менее 6 | Р2 |
Кладовая сухих продуктов, напитков | Н | 12 | 2 | Р1 |
Кладовая суточного запаса овощей, солений, квашений, тары | Н | 5 | 2 | Р1 |
Административные помещения, комнаты персонала | Н Г О | 20 20 — 23 21-22 | 1 | Д |
Кладовая инвентаря | Н | 12 | 2 | Д |
Таблица 35 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Приемно-вестибюльная группа помещений, гостиные холлы | Н Г О | 18 18 — 21 19-20 | по расчету, но не менее 2 | Д |
Гостиничные номера, вспомогательные помещения группы проживания, спальные комнаты санаториев | Н Г О | 20 20 — 23 21-22 | по расчету, но не менее 30 м3/ч на чел по расчету, но не менее 50 м3/ч на чел | Д |
Помещения администрации и управления, обслуживающего персонала | Н Г О | 20 20 — 23 21-22 | по расчету, но не менее 3 | Д |
Помещения культурно-массового назначения, гостинные — музыкальные салоны, бильярдные, игровые помещения | Н Г О | 18 18 — 21 19-20 | по расчету, но не менее 2 | Д |
Кабины грязелечения, помещения лечебных ванн, подводного душа-массажа, лечебных процедур2 | Н | 25 | 5 | Р1 |
Ремонтные мастерские, технические помещения | Н | 18 | по расчету, но не менее 1.5 | Д |
Склады, центральные бельевые | Н | 16 | 1 | Р1 |
Прачечные самообслуживания | Н | 18 | 5 | Р1 |
Парикмахерские | Н | 20 | 3 | Р1 |
Таблица 36 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Рабочие комнаты и кабинеты площадью менее 35 м2 | Н Г О | 20 20 — 23 21-22 | 3,5 но не менее 60 м3/ч на 1 чел. | Д |
Рабочие комнаты и кабинеты площадью более 35 м2 | Н Г О | 20 20 — 23 21-22 | по расчету, но не менее 60 м3/ч на 1 чел. | Д |
Приемные при кабинетах, приемные хокимиятов | Н Г О | 20 20 — 23 21-22 | 3 | Д |
Помещения для набора и распечатки текстов на ПК | Н Г О | 20 20 — 23 21-22 | По расчету, но не мене 3,5 | Д |
Конференц-залы, залы совещаний | Н Г О | 18 18 — 21 19-20 | по расчету, но не менее 20 м3 на 1 чел. | Д |
Помещения ожидания для посетителей, комнаты общественных организаций и экспедиций, махаллинских центров | Н Г О | 18 18 — 21 19-20 | 3,5 | Д |
Помещение копировально-множительных служб: а) отделение электрографического копирования | Н Г О | 18 18 — 21 19-20 | 5 | Д |
б) переплетно-брошюровочные отделения | Н Г О | 18 18 — 21 19-20 | 3 | Р1 |
в) отделение оперативной офсетной печати | Н Г О | 18 18 — 21 19-20 | 2 | Б |
г) редакционно-оформительские службы | Н Г О | 20 20 — 23 21-22 | 2 | Д |
д) подготовки и изготовления печатных форм | Н Г О | 18 18 — 21 19-20 | 5 | Б |
е) печатные | Н Г О | 18 18 — 21 19-20 | 3 | Б |
Таблица 37 | ||||||
№ № пп | Помещения | Рачстная температура воздуха в помещении, °C | Кратность обмена воздуха в помещении, 1 ч | Категория помещения по чистоте | Кратность вытяжки при естественной вентиляции | |
приток | вытяжка | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1. | Палаты для взрослых больных, помещения для матерей детских отделений, помещения гипотермии | Н 20 Г 20 — 27 О 24 — 26 | 80 м3/ч на 1 койку По расчету, но не менее 80 м3/ч на 1 койку То же | Ч | 2 | |
2. | Палаты для туберкулезных больных (взрослых и детей) | Н 20 Г 20 — 27 О 24 — 26 | 80 м3/ч на 1 койку | Г | 2 | |
3. | Палаты для больных гипотериозом | Н 24 Г 24 — 27 О 24 — 26 | То же | Ч | 2 | |
4. | Палаты для больных тиреотоксикозом | Н 15 Г 15 — 25 О 20 — 23 | То же | Ч | 2 | |
5. | Операционные, операционно-диализационные, наркозные, родовые боксы | Н 22 Г 22 — 27 О 22 — 23 | По расчету, но не менее 10-ти обменов в час | ОЧ | Не допускается | |
6. | Послеоперационные палаты, реанимационные залы, палаты интенсивной терапии, палаты для ожоговых больных | Н 22 Г 23 — 27 О 24 — 26 | То же | ОЧ | То же | |
7. | Палаты для недоношенных грудных , новорожденных и травмированных детей | Н 25 Г 26 — 28,5 О 27 — 28 | То же | ОЧ | То же | |
8. | Послеродовые палаты, палаты для детей, залы барокамер | Н 22 Г 22 — 27 О 23 — 25 | То же | Ч | То же | |
9. | Боксы, полубоксы, фильтр — боксы, предбоксы | Н 22 Г 22 — 28 | 2,5 (подача 100% из коридора) | 2,5 | Г | 2,5 |
10. | Палатные секции инфекционного отделения | Н 20 Г 20 — 28 О 23 — 26 | 80 м3/ч на 1 койку | Г | - | |
11. | Предродовые, фильтры и приемно-смотровые боксы, смотровые, перевязочные, манипуляционные, предоперационные, процедурные помещения, комнаты для кормления детей в возрасте до 1 года, помещения для прививок | Н 22 Г 22 — 28 О 23 — 26 | 2,2 | 2,2 | Ч | 2 |
12. | Стерилизационные при операционных (септические отделения) | Н 20 | - | 3 | Г | 2 |
То же (асептческие отделения) | Н 20 | 3 | - | Ч | 2 |
Таблица 38 | ||||
Помещения | Параметры | Расчетная температура воздуха во всех климатических зонах, °C | Кратность воздухообмена в 1 ч, не менее | Тип помещения* |
1 | 2 | 3 | 4 | 5 |
Помещения приема и выдачи заказов, проката предметов культурно-бытового назначения, фотографии, ювелирных и граверных работ, студии звукозаписи | Н | 18 | По балансу со смежными помещениями, но не менее 2 | Д |
Помещения пошива и ремонта одежды, головных уборов, изготовления и ремонта обуви и кожаной галантереи, ремонта металлических и пластмассовых изделий, электроприборов, часов, оптики, музыкальных инструментов, переплетных работ | Н | 18 | По расчету, но не менее 3 | Р1 |
Помещения ремонта радиоаппаратуры и телевизоров | Н | 18 | По расчету, но не менее 5 | Р1 |
Помещения обработки материалов | Н | 18 | По расчету, но не менее 10 | Р1 |
Химчистка | Н | 18 | По расчету | Р1 |
Помещения приема, сортировки и хранения грязного белья в прачечных | Н | 16 | 5 | Р1 |
Помещения стирки белья | Н | 16 | По расчету, но не менее 13 | Р2 |
Сушильно-гладильные помещения | Н | 16 | По расчету, но не менее 6 | Д |
Перечень общественных зданий (сооружений) и помещений общественного назначения | Класс функциональной пожарной опасности |
1 | 2 |
1. ЗДАНИЯ УЧЕБНО-ВОСПИТАТЕЛЬНОГО НАЗНАЧЕНИЯ, ЗДАНИЯ СРЕДНЕГО И ВЫСШЕГО СПЕЦИАЛЬНОГО ОБРАЗОВАНИЯ, ПОДГОТОВКИ КАДРОВ | |
1.1. Дошкольные учреждения всех типов, спальные корпуса школ-интернатов, специализированные учебно-воспитательные учреждения для детей с нарушениями в физическом и умственном развитии | Ф 1.1 |
1.2. Общеобразовательные учреждения (школы, академические лицеи) | Ф 4.1 |
1.3. Учреждения среднего профессионального образования — профессиональные колледжи* | Ф 4.1; Ф 4.3 |
1.4. Учреждения высшего и последипломного образования, специализированные учреждения подготовки кадров* | Ф 4.3 |
1.5. Специализированные учебные учреждения (автошколы, аэрошколы, аэро-клубы, оборонные учебные заведения)* | Ф 4.3 |
1.6. Внешкольные учреждения (кружки, студии, дома творчества, станции юных техников, художественные, музыкальные и спортивные школы) | Ф 4.1 |
2. ЗДАНИЯ УЧРЕЖДЕНИЙ ЗДРАВООХРАНЕНИЯ, СОЦИАЛЬНОГО ОБСЛУЖИВАНИЯ И ОЗДОРОВЛЕНИЯ | |
2.1. Лечебные с стационаром (больницы), медицинские центры | Ф 1.1 |
2.2. Амбулаторно-поликлинические и медико-оздоровительные | Ф 3.4 |
2.3. Медико-реабилитационные и коррекционные (без стационара) | Ф 3.4 |
2.4. Учреждения социального обслуживания населения (без стационара) | Ф 3.4 |
2.5. Учреждения реабилитации, центры социального обслуживания с стационаром, попечительские учреждения для детей* | Ф 1.1 |
2.6. Оздоровительные комплексы с саунами, бассейнами* | Ф 3.6 |
3. ЗДАНИЯ АДМИНИСТРАЦИИ И УПРАВЛЕНИЯ, ЮРИДИЧЕСКОГО, ПРАВООХРАНИТЕЛЬНОГО, КРЕДИТНО-ФИНАНСОВОГО НАЗНАЧЕНИЯ, ПРОЕКТНЫХ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИХ, ИЗДАТЕЛЬСКИХ ОРГАНИЗАЦИЙ | |
3.1.Учреждения органов управления, администрации, агентства, фирмы, др. | Ф 4.3 |
3.2. Учреждения социального управления — собесы, биржи труда, пр. | Ф 4.3 |
3.3. Кредитно-финансовые организации, банки | Ф 4.3 |
3.4. Юридические организации, суды, прокуратуры* | Ф 3.5 |
3.5. Правоохранительные организации — управления внутренних дел, паспортно-визовые, налоговые и таможенные службы, пр. | Ф 4.3 |
3.6. Проектно-конструкторские и научно-исследовательские организации (кроме специальных объектов экспериментальных производств, спецлабораторий, др.)* | Ф 4.3 |
3.7. Информационные, редакционно-издательские организации (за исключением типографий) | Ф 4.3 |
4. ЗДАНИЯ КУЛЬТУРЫ, ДОСУГА, ЗРЕЛИЩНОГО НАЗНАЧЕНИЯ, ГРАЖДАНСКИХ И РЕЛИГИОЗНЫХ ОБРЯДОВ, ФИЗКУЛЬТУРНО-СПОРТИВНЫЕ ОБЪЕКТЫ | |
4.1. Зрелищные сооружения, зрительные залы различного назначения | Ф 2.1 |
4.2. Зрелищные сооружения на открытом воздухе | Ф 2.3 |
4.3. Клубные, студийные, досугово-развлекательные учреждения (без зрительных залов)* | Ф 2.2 |
4.4. Библиотеки и читальные залы | Ф 2.1 |
4.5. Музеи и выставочные залы | Ф 2.2 |
4.6. Физкультурно-спортивные объекты без зрительских мест | Ф 3.6 |
4.7. Спортивно-зрелищные объекты и физкультурно-спортивные с местами для зрителей | Ф 2.1 |
4.8. Религиозные объекты для посещения населением (мечети, синагоги, церкви) | Ф 4.3 |
5. ЗДАНИЯ САНАТОРИЕВ, УЧРЕЖДЕНИЙ ОТДЫХА И ТУРИЗМА, ВРЕМЕННОГО ПРОЖИВАНИЯ | |
5.1. Спальные корпуса или блоки проживания учащихся школ-интернатов, спальные корпуса детских санаториев и лагерей отдыха | Ф 1.1 |
5.2. Санатории, санатории-профилактории | Ф 1.2 |
5.3. Учреждения отдыха и туризма* (дома отдыха, пансионаты, базы отдыха, туристические базы) | Ф 1.2 |
5.4. Гостиницы, мотели, кемпинги | Ф 1.2 |
6. ЗДАНИЯ ПРЕДПРИЯТИЙ ОБСЛУЖИВАНИЯ (торговли, общественного питания, бытовых, транспортных и туристических услуг) | |
6.1. Предприятия розничной торговли (мелкооптовой), торговые центры и комплексы* (в т.ч. рынки и рыночные комплексы) | Ф 3.1 |
6.2. Предприятия общественного питания | Ф 3.2 |
6.3. Объекты бытовых и коммунальных услуг, ритуальных услуг | Ф 3.5 |
6.4. Объекты почтово-телеграфной, телефонной связи | Ф 3.5 |
6.5. Объекты оздоровительных, физкультурно-тренировочных и санитарно-бытовых услуг (бани-сауны, др.) | Ф 3.6 |
6.6. Агентства обслуживания пассажиров, транспортные и туристические | Ф 3.5 |
6.7. Вокзалы всех видов транспорта (аэровокзалы, ж/д вокзалы, автовокзалы и автостанции) | Ф 3.3 |
7. ПРОЧИЕ ЗДАНИЯ ОБЩЕСТВЕННОГО И КОММУНАЛЬНОГО ОБСЛУЖИВАНИЯ | |
7.1. Пожарное депо | Ф 4.4 |
7.2. Прачечные | Ф 5.1 |
7.3. Складские помещения, книгохранилища, архивохранилища | Ф 5.2 |
Помещения | Ед. измер. | Площадь на ед.измерения, м2 | Площадь помещения, м2 |
Вестибюль (с приемной-регистратурой, комнатой дежурного администратора, санузлами, с местами ожидания) | м2 на 1 место | ||
санатории, пансионаты | -'- | 0,6 — 1,0 | не менее 12 |
турбазы, дома отдыха, базы отдыха, детские круглогодичные санаторные лагеря | -'- | 0,35 — 0,6 | не менее 12 |
летние оздоровительные лагеря, летние турбазы | 0,08 — 0,15 | не менее 8 | |
Комнаты инструктора по туризму, физкультуре, спорту, культурно-массовым мероприятиям | помещение | ||
Камера хранения | -'- | 6 — 8 и более | |
Медпункт | -'- | 12 — 14 и более на площади вестибюля (12 — 20) | |
Отделение банка | -'- | ||
Отделение связи | -'- | -''- | |
Пункт бытовых услуг, парикмахерская Бар-буфет | -'- | не менее 12 (каждое помещение) на площади вестибюля (12 — 20) |
Помещения | Перечень оборудования и площадь, м2 |
1. Уборные мужские и женские с умывальником в шлюзе на каждые 50 мест | для мужчин: 2 унитаза и 2 писсуара; для женщин: 3 унитаза |
2. Умывальные мужские и женские с мойками для; ног на каждые 50 мест | для мужчин: 2-3 умывальника и 1 мойка; для женщин: 3-4 умывальника и 1 мойка |
в детских (подростковых) лагерях — на каждые 10 — 15 мест | 1 умывальник и 1 мойка |
3. Кабина личной гигиены женщин на каждые 50 мест, в составе санузла в детских лагерях на 2 отряда | 1 кабина — 4-м2 (в составе: бидэ, унитаз, умывальник) 1 кабина — 4 м2 |
4. Душевые с раздевальными на каждые 10 мест | 1 кабина (1,8х0,9 м) |
в детских лагерях на каждые 15 мест | 1 кабина |
5. Уборные для детских оздоровительных учреждений (раздельно для мальчиков и девочек) | 1 унитаз на 15 девочек 1 унитаз и 1 писсуар на 20 мальчиков |
Строительные размеры | Расчетная пропускная способность в смену, чел. | Дополнительные требования | |||
длина | ширина | высота до низа выступающих конструкций | |||
1 | 2 | 3 | 4 | 5 | 6 |
1. Акробатика на 1 комплект табельного оборудования | 36 | 18 | 6 — 8 | 8 — 20 | Для соревнований площадка 38х20 м (оптимально: 43х20 м) |
2. Баскетбол на 1 площадку и на 1 комплект табельного оборудования | 36 (30) | 18 | 7 | 20 | Поле игры 26х14 м. Размещение зрителей от границ поля игры должно быть не ближе 2 м |
3. Бокс на 1 ринг | 24 (18) | 12 | 4 | 8-20 | Для соревнований зал не менее 30х18 м (ринг 14х14) |
4. Борьба классическая (на 1 ковер); дзюдо (на 1 татами) | 36 (24) | 18 (15) | 4 | 24 | Для соревнований зал не менее 36х18 м (ковер 17х17) |
5. Волейбол (на 1 площадку) | 36 (24) | 18 (15) | 8 | 12 — 24 | Поле игры 18х9 м. Размещение мест для зрителей должно быть не ближе 8 м по торцам и 5 м по продольным сторонам поля |
6. Гандбол (на 1 площадку) | 45 — 48 (42) | 24 | 6 | 24 | Для тренировочных занятий 42х20 м |
7. Гимнастика спортивная (на 1 комплект табельного оборудования) | 36 (30) | 18 | 6 — 8 | 8 — 20 | Для соревнований размер зала должен быть 42х20 м, оптимально 48х24 м |
8. Гимнастика художественная (на 1 площадку) | 30 — 36 (24) | 18 (15) | 7-8 | 8 — 16 | Для соревнований размер зала должен быть 36х18 м |
9. Теннис (на 1 площадку) | 36 | 18 | 8-9 | 9 — 16 | Поле игры: для одиночников 24х9 м, для пар 24х12 м. Для соревнований размеры зала должны быть не менее 42х20 м |
10. Фигурное катание на коньках | 65 | 35 | 6 | 20 | Арена 61х30 м |
11. Минифутбол | 65 | 35 | 6 — 8 | 22 — 30 | Арена 61х30 м |
12. Футбол в зале | 96 | 48 | 15 | 30 | Арена 90х45 м |
13. Хоккей на льду | 65 | 35 | 6 | 30 | Арена 61х30 м |
Вид спорта | Размеры в м | Пропускная способность в смену | Примечание | |||
Длина | Ширина | Глубина воды | ||||
в мелкой части | в глубокой части | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1. Спортивное плавание | 50 | 21 | 1,8 | 2,3 | 15 чел. на каждую дорожку | Ширина дорожки 2,5 м За крайними дорожками до стенок ванны предусматривать свободные полосы водной поверхности шириной 0,5 м |
25 | 16 | 1,8 | 2,05 | 10 чел. на каждую дорожку | ||
11 | 1,2 | 1,8 | ||||
8,5 | 1,2 | 1,8 | ||||
2. Оздоровительное плавание и занятия групп общей физической подготовкой | 25 | 11 | 1,2 | 1,6 | 5,5 м2 на 1 чел. | |
18 — 16,5 | 6 | 1 — 1,2 | 1,4 — 1,6 | |||
3. Обучение неумеющих плавать | 10 — 15 чел. (одна группа) | |||||
детей старше 14 лет и взрослых | 12,5 | 6 — 8 | 0,8 — 1,0 (0,6 — 0,8) | 1,25 — 1,5 | ||
детей 10-14 лет | 12,5 (10) | 6 | 0,6 | 1,0 — 1,25 | ||
детей 7-10 лет | 10 | 6 | 0,5-0,6 | 0,85 |
Помещения, санитарные приборы | Количество санитарных приборов | |
открытые и крытые бассейны | остальные крытые и открытые спортивные сооружения | |
А. Для занимающихся спортом и тренеров | ||
1. Душевые (женские и мужские): | ||
при раздевальных для занимающихся при комнатах тренеров | одна сетка на 3 чел. занимающихся в смену | одна сетка на 7 чел. занимающихся в смену |
при массажных и саунах | одна сетка на 20 чел. единовременно работающих одна сетка на 2 стола в массажной и на 5 мест в сауне, но не менее одной сетки при массажной и двух сеток при сауне | |
2. Санитарные узлы (с умывальником в шлюзе) при раздевальных для занимающихся единовременно (в смену) | один унитаз на 25 — 30 женщин один унитаз и один писсуар на 35 — 50 мужчин для тренеров и сотрудников — 1 унитаз на 15 — 30 чел., один писсуар на 35 — 50 мужчин | |
3. Умывальники (в шлюзах санузлов): при раздевальных при комнатах тренеров | 1-2 умывальника в помещении 1 умывальник | |
4. Ножные ванны (мойки для ног) в раздевальных для занимающихся | одна ванна (1,0х0,85) на 20 занимающихся | |
5. Раковины или мойки в тамбурах хлораторных и складов хлора в бассейнов, в помещениях уборочного инвентаря | одна раковина или мойка в каждом помещении | |
Б. Для зрителей | ||
1. Крытые сооружения | один унитаз на 75 — 100 женщин, один унитаз и два писсуара на 150 мужчин | |
2. Открытые сооружения | один унитаз на 100 женщин, один унитаз и пять писсуаров на 500 мужчин |
Помещения | Расчетная единица | Площадь, м2, на расчетную единицу | |||
клубы | театры, концертные залы | кинотеатры | |||
Кассовый вестибюль | 1 зрит. место | 0,05 | 0,05 — 0,07 | ||
не менее 15 | |||||
Помещения касс, дежурного администратора, директора | -"- | 0,07 | 0,07 | 0,07 | |
1 касса на 500 зрителей | |||||
Входной и распределительный вестибюли | -"- | 0,35 | 0,35 | 0,15 — 0,2 | |
Гардеробная зрительского комплекса клубно-кружкового комплекса | -"- 1 посет. место | 0,04 | 0,05 | - | |
по местным условиям | |||||
Фойе с буфетной стойкой | 1 зрит, место | 0,4 — 0,6 | 0,6 | 0,3-0,4 | |
Кулуары | -"- | Площадь по расчету с учетом требований эвакуации (0,25 — 0,3) | |||
Санузлы: | |||||
зрительского комплекса | |||||
на каждые 100 мужчин на каждые 100 женщин | 1 зрит, место | 1 унитаз, 2 писсуара и 2 умывальника 3-4 унитаза и 2 умывальника | |||
Клубного комплекса | |||||
на каждые 150 мужчин на каждые 150 женщин | 1 посет. место | 1 унитаз, 1 писсуар, 1 умывальник 2 унитаза и 2 умывальника |
Места для зрителей в зрительных залах при кинодемонстрации рекомендуется проектировать в пределах зоны, изображенной на чертеже, где: | ||||||||||
Д — длина зрительного зала по его оси от экрана до спинки последнего ряда; | ||||||||||
Г — расстояние по оси зрительного зала от киноэкрана до спинки первого ряда | ||||||||||
Г= 0,36 Д. | ||||||||||

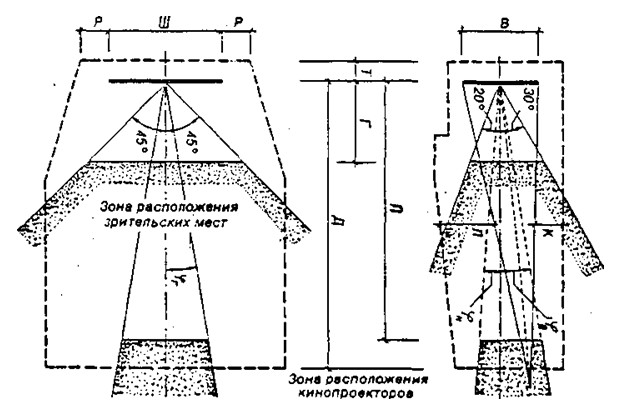

Размеры киноэкрана показаны на чертеже, где: | ||||||||||
Ш — ширина рабочего поля киноэкрана (криволинейного по хорде) ; | ||||||||||
В — высота рабочего поля экрана. | ||||||||||
Соотношения В и Ш принимаются: | ||||||||||
Вф*: Шф = 1 : 2,2 | ||||||||||
Вш : Шш = 1 : 2,35 | ||||||||||
Вк : Шк = 1 : 1,66 | ||||||||||
Во : Шо = 1 : 1,37 | ||||||||||
Ширину экрана (Ш) в зависимости от длины зрительного зала (Д) рекомендуется принимать: | ||||||||||
Шф = 0,6Д (0,54Д)* 2 | ||||||||||
Шш = 0,43Д (0,39Д) | ||||||||||
Шк = 0,34Д (0,3Д) | ||||||||||
Шо = 0,25Д (0,22Д) | ||||||||||
Расстояние от экрана до спинки первого ряда (Г) в зависимости от ширины экрана (Ш) рекомендуется принимать: | ||||||||||
Гф не менее 0,6 Шф | ||||||||||
Гш | " | " | 0,84 | Шш | ||||||
Го | " | " | 1,44 | Шо | ||||||
Радиус кривизны кинотеатра принимается не менее Д. | ||||||||||
Параметры зрительного зала при установке кинопроекционного оборудования показаны на чертеже, где: | ||||||||||
П — проекционное расстояние* 3 — не менее 0,85Д | ||||||||||
г — не более 7°*4 — углы отклонения оптической оси кинопроектора от нормали в центре киноэкрана | ||||||||||
в | — | " | " | 8° | ||||||
и | — | " | " | 3° | ||||||
К — расстояние от верхнего проекционного луча до ближайших поверхностей потолка — не менее 0,6 м; | ||||||||||
Л — расстояние от нижнего проекционного луча до пола в зоне зрительских мест — не менее 1,9 м; | ||||||||||
Т — глубина заэкранного пространства *5 | ||||||||||
при широком экране — 0,9 м | ||||||||||
при широкоформатном экране — 1,5 м | ||||||||||
Р — расстояние от края экрана до стены: | ||||||||||
при плоском экране — 0,985м | ||||||||||
при закругленном экране — не менее 0,1 Ш | ||||||||||
При построении видимости на расчетную точку наблюдения * 6 превышение луча зрения, направленного на эту точку, над уровнем глаза впереди сидящего зрителя рекомендуется принимать 0,14 м (при реконструкции возможно 0,12 м). | ||||||||||
Высота уровня глаза сидящего зрителя над уровнем пола принимается 1,2 м. |
Помещения | Площадь, м2 | Помещения | Площадь, м2 |
1 | 2 | 3 | 4 |
Торговый зал (с дифференциацией зон продажи продуктов, товаров); для кафетерия, бюро услуг — дополнительная площадь | 6 — 8 м2 на 1 торг. место в зале | Кладовые спецодежды и белья | 16 — 20 |
Кладовые инвентаря | 16 — 20 | ||
Крытая — открытая торговая площадка сезонной продажи овощей и фруктов | 6-7 м2 на 1 торг. место | Мастерская мелкого ремонта оборудования и инвентаря | 16 — 12 |
Помещение хранения (кладовые) | на 15 — 20 % площади торг. зала | Контора с бухгалтерией | 30 — 40 |
Кладовые — боксы, на 1 бокс 2 — 5 м2 | по технологическому расчету | Кабинет директора Комната персонала | 20 8 — 12 |
Приема и разгрузки | 35 — 50 | ||
Разрубочная мяса | 5 — 10 | Камера хранения личных вещей продавцов | 12 — 15 |
Охлаждаемые камеры (раздельно по видам продукции) | по объему хранения (каждая не менее 6 м2) | ||
Лаборатория ветеринарно-санитарной экспертизы, в том числе: | 60 — 90 (уточняется технологическим расчетом) | Комната пожарно-сторожевой охраны | 10 — 12 |
мясное отделение (смотровая, лаборатория с изолятором-холодильником, варочная, морозильная, дифросторная) | Гардеробные, санузлы и душевые для продавцов крытого зала и открытой площадки | по технологическому расчету | |
молочное отделение (смотровая, лаборатория с центрифугой) | Санузлы для посетителей (общественные уборные в отдельном блоке) | -"- | |
Кладовая химреактивов | 4 — 6 | ||
Кладовые тары с моечными | 20 — 25 | ||
Помещение хранения и выдачи весов и кассовых аппаратов, торгового инвентаря | 20 — 25 |
№ пп | Типы предприятий | Площадь помещения, м2, на 1 место в зале | ||||
Для посетителей, в т.ч. залы | производственные | складские | административно-бытовые | технические | ||
1. | Столовая | 2,3 (1,6 — 1,8)* | 1,35 | 0,75 | 0,45 | 0,71 |
2. | Ресторан | 2,45 (1,8 — 2,0) | 2,1 | 1,0 | 0,65 | 1,9 |
3. | Кафе, закусочная | 2,9 (1,4 — 1,6) | 1,2 | 0,5 | 0,6 | 0,5 |
4. | Пивной бар | 2,16 (1,4) | 0,8 | 0,7 | 0,5 | 0,5 |
5. | Чайхана | 3,0 (2,5) | 1,2 | 0,45 | 0,45 | 0,55 |
Помещения | Площадь, м2 | |
500 кг | 1000 кг | |
1 | 2 | 3 |
Цех приема белья (прием, сортировка, хранение) | 35 | 65 |
Ожидальная для посетителей, сдающих белье | 12 | 15 |
Стиральный цех (стирка, полоскание белья, хранение и подготовление стиральных машин) | 30 | 40 — 50 |
Склад материального обеспечения | 20 | 30 |
Сушильно-гладильный цех | 30 — 40 (от типа оборудования) | |
Цех разборки, починки и упаковки белья | 30 | 50 |
Цех выдачи чистого белья (хранение, пункт выдачи) | 12 | 12 |
Ожидальная для посетителей, получающих белье | 12 | 12 |
Ремонтная мастерская | 15 | 20 |
Мастерская ремонта электрооборудования | 15 | |
Лаборатория | 12 |
Показатели, характеристики | Обязательное наличие при звездочности | Примечания |
1 | 2 | 3 |
1. Здание: | ||
отдельно стоящее, привлекательность внешнего облика, рекламы | 5*, 4*, 3* | |
крытая входная зона (навес) | 5*, 4*, 3* | |
наличие крытой стоянки | 5* | |
2. Входная зона, вестибюль: | ||
просторный, наличие информационных табло, аудиовизуальных средств, пунктов связи и обмена валюты, транспортных и туристических агентств, торговых киосков | 5*, 4*, 3* | |
раздельные пути для посетителей и доставки багажа | 5*, 4*, 3* | |
наличие входных тамбуров и калориферов | 5*, 4*, 3* | |
3. Информационные услуги, связь: круглосуточная | 5*, 4*, 3* | 1 и 2-звездочные — не менее 12 часов |
4. Номера: | ||
100% 1 и 2-х местные номера высококомфортные (в том числе люксы, апартаменты) | 5*, 4* | |
70% 1-2-местных (сантехоборудование нормативное: унитаз, умывальник, душ) | 3*, 2* | |
5. Предприятия питания: | ||
ресторан, кафе и бары (в том числе на этажах), наличие банкетных залов | 5*, 4*, 3* | |
наличие ночного ресторана, ночных баров | 5*, 4* | |
6. Услуги: | В 1 и 2-х «звездочных» — по местным условиям | |
парикмахерские — салоны (в т.ч. маникюр, педикюр, косметический кабинет) | 5*, 4*, 3* | |
стирка и глажка одежды, химчистка | 5*,'4*, 3* | |
банковские и транспортные услуги | 5*, 4*, 3* | |
ремонт часов, очков | 5*, 4*, 3* | |
фотоуслуги | 5*, 4*, 3* | |
прокат спортивного инвентаря | 5*, 4*, 3* | |
ремонт одежды и обуви | 5*, 4*, 3* | |
автосервис | 5*, 4* | |
абонентские сейфы | 5*, 4* | |
медицинские услуги круглосуточно | 5*, 4* | В 3-х, 1-2-х «звездочных» хранение ценных вещей в сейфе портье |
торговые и аптечные киоски | 5*, 4*, 3* | |
7. Культурно-досуговое обслуживание: | Залы конгрессов и симпозиумов международного уровня предусматриваются по градостроительным условиям | |
музыкально-танцевальный салон, ночной клуб, кегельбан, бильярдная | 5*, 4*, 3* | |
универсальный киноконцертный зал, зал для презентаций, конференций | 5*, 4* | |
помещения для брифингов и интервью (не менее 2-х) | 5*, 4* | |
оздоровительные комплексы (сауна, массажная, тренажерный зал) | 5*, 4*, 3* | |
плавательный бассейн не менее 25х11 м с минеральной или морской водой (с необходимыми вспомогательными помещениями), солярий | 5*, 4* | |
демонстрационный зал для выставок | 5*, 4* | |
8. Инженерное оснащение: скоростные пассажирские лифты, раздельные лифты для персонала и багажа лифты и подъемники к залам кафе и баров на этажах из пищеблока кондиционирование воздуха во всех помещениях отеля круглосуточно то же в летний период централизованные системы пылеудаления кабельное многоканальное телевидение в номерах подключение к интернету из номера наличие телефона в ванной комнате охранная сигнализация в номере сейфы с охранной сигнализацией | 5*, 4* 5*, 4*, 3* 5* 4* 3*, 2* 5*, 4*, 3* 5*, 4*, 3*, 2* 5*, 4*, 3* 5*, 4* 5*, 4* 5* | В 1 и 2-х «звездочных» по действующим нормам и стандартам |
Тип помещения* и величина воздухообмена | Приточная вентиляция | Вытяжная вентиляция |
При наличии естественного проветривания | ||
Помещения типа Д при воздухообмене в час 3 и менее крат | Регулируемая естественная через форточки и фрамуги | Естественная через форточки и фрамуги, вытяжной канал смежного или данного помещения |
Помещения типа Р1 при воздухообмене в час 3 и менее крат | Регулируемая естественная через форточки и фрамуги | Естественная с вытяжным каналом в данном помещении |
Помещения типа Р2 при воздухообмене в час 3 и менее крат | Регулируемая естественная через форточки и фрамуги | Механическая |
1. Помещения типа П1 и П2 2. Помещения типа Д при воздухообмене в час более 3 крат | Механическая | Естественная |
1. Помещения типа Р1 и Р2 при воздухообмене в час более 3 крат 2. Помещения типа Б | Механическая | Механическая |
При отсутствии естественного проветривания | ||
Помещения и зоны без естественного проветривания. | Механическая | Механическая |
Группа или тип общественных зданий | Электроприемники противопожарных устройств, охранной сигнализации и лифтов | Комплекс остальных электроприемников | Комплекс всех электроприемников |
1 | 2 | 3 | 4 |
Здания учреждений, управления, научно-исследовательских, проектных и конструкторских организаций с количеством работающих свыше 2000 человек, независимо от этажности | I | II | - |
То же, с количеством работающих от 50 до 2000 человек, а также здания св. 10 тажей | - | - | II |
Здания органов управления (хокимиятов) с количеством работающих свыше 50 человек | I | II | |
То же, с количеством работающих до 50 человек | - | - | III |
Здания банковских учреждений (финансирования, кредитования, страхования) республиканского значения | I | II | |
То же, областного, районного и городского значения, малые коммерческие учреждения | - | - | II |
Учреждения образования, воспитания и подготовки кадров с количеством учащихся свыше 1000 человек | I | II | - |
То же. с количеством учащихся до 1000 чело-век | - | - | II |
Детские дошкольные и внешкольные учреждения (независимо от вместимости), детские лагеря свыше 160 человек | - | - | II |
Детские лагеря до 160 человек | - | - | III |
Библиотеки и архивы с фондом свыше 1000 тыс. единиц хранения | I | II | - |
То же от 100 до 1000 тыс.единиц хранения | - | - | II |
То же, до 100 тыс.единиц хранения | - | - | III |
Здания лечебно-профилактических учреждений: операционные и родильные блоки, отделения анестезиологии, реанимации и интенсивной терапии, кабинетов лапароскопии, бронхоскопии и ангиографии | - | - | I |
Остальные здания лечебно-профилактических учреждений | I | II | - |
Предприятия торговли с торговыми залами более 2000 м2 | I | II | - |
То же с торговыми залами от 250 до 2000 м2 | - | - | II |
То же, с торговыми залами до 250 м2 | - | - | III |
Предприятия общественного питания: | |||
с числом мест более 500 | I | II | - |
То же, с числом мест от 100 до 500 | - | - | II |
То же, с числом мест до 100, молочно-раздаточные пункты | - | - | III |
Предприятия бытового обслуживания: парикмахерские с количеством рабочих мест свыше 15, ателье и предприятия (мастерские) с количеством рабочих мест свыше 50, прачечные и химчистки производительностью свыше 500 кг белья в смену, бани с числом мест более 100; | - | - | II |
парикмахерские до 15 рабочих мест, ателье и предприятия (мастерские) с количеством рабочих мест до 50 и химчистки производительностью до 500 кг белья в смену, бани с числом мест до 100 | - | - | III |
Музеи и выставки республиканского значения | - | - | I |
То же, областного значения | 1 | II | - |
То же, местного значения и краеведческие музеи | - | - | III |
Гостиницы, туристские центры, мотели, пансионаты и учреждения отдыха с числом мест более 1000 | I | II | - |
То же, с чистом мест от 200 до 1000 | - | - | II |
То же, с числом мест до 200 | - | - | III |
Крытые спортивные сооружения с количеством мест для зрителей свыше 800 (за исключением аварийного освещения, которое относится к 1 категории) | - | - | II |
То же с количеством мест для зрителей от 200 до 800 или при количестве занимающихся более 120 человек в смену | - | - | II |
То же. с количеством мест для зрителей менее 200 или при количестве занимающихся 120 человек и менее в смену | - | - | III |
Открытые спортивные сооружения: спортивные арены для футбола, легкой атлетики, ручных спортивных игр, бассейны со стационарными трибунами с числом рядов 20 и более | - | - | II |
То же, при количестве рядов до 20, прочие открытые сооружения | - | - | III |
Зрелищные предприятия, при суммарной вместимости зрительных залов 500 мест и более; детские кинотеатры и театры, кукольные театры, цирки независимо от числа мест | I | II | - |
То же, при вместимости залов менее 500 мест | - | - | II |
Вид освещения по его назначению | Помещения, пространства |
1 | 2 |
Рабочее | Для всех помещений здания и открытых пространств, предназначенных для работы и проходов людей, а также движения транспортных средств. |
Аварийное безопасности | Для помещений, в которых отключение рабочего освещения может вызвать аварийную ситуацию или нанести вред людям; в том числе в диспетчерских; узлах связи; киноаппаратных; электрощитовых; медпунктах, на постах постоянной охраны, дежурных постах, в гардеробных с числом мест хранения 300 и более; в главных кассах, в детских комнатах и дебаркадерах магазинов, в торговых залах магазинов; в игровых детских дошкольных учреждений, в вестибюлях гостиниц, залах ресторанов и кафе, в помещениях спасательного фонда гостиниц и турбаз, в машинных отделениях лифтов; в операционных блоках больниц, кабинетах неотложной помощи, реанимационных, в приемных пунктах лечебных учреждений, родильных отделениях больниц, перевязочных, манипуляционных, процедурных, лабораториях срочного анализа, на постах дежурных медицинских сестер, в помещениях оперативной части, хранения ящиков выездных бригад и аптечных комнатах станций скорой помощи. При постоянном пребывании дежурного персонала: в насосных, тепловых пунктах или если электроприемники этих помещений относятся к I категории по надежности электроснабжения. |
Аварийное эвакуационное | В проходных помещениях, коридорах, холлах, фойе и вестибюлях, на лестницах, служащих для эвакуации более 50 человек, а в детских дошкольных учреждениях независимо от числа лиц, пребывающих там; в помещениях, где одновременно могут находиться более 100 человек (аудитории, обеденные залы, конференц-залы); в торговых залах площадью 90 м2 и более и на путях выхода из них, в транспортных тоннелях торговых предприятий; в помещениях, выход из которых при аварийном отключении рабочего освещения связан с опасностью травматизма (кухни, раздаточные и другие производственные помещения общественного питания, постирочные, ремонтные мастерские, залы бассейнов, помывочные и парильные помещения бань; в помещениях электросветолечения, раздевальных, душевых и ванных залах грязелечения и восстановительного лечения в лечебно-профилактических учреждениях и т.п.);в местах опасных для прохода людей. |
Дежурное | Для освещения в нерабочее время вестибюлей, коридоров и торговых залов; спальных помещений и палат-изоляторов детских дошкольных учреждений и школ-интернатов. |
