от 23.06.2006 г. № 105
ONLINE TRANSLATE
Приказ начальника Государственной инспекции по надзору в электроэнергетике «Узгосэнергонадзор», от 23.06.2006 г. № 105
Date of entry into force
28.07.2006
Suggestion to the documentListen to audioGet a link from a document element
Приказ
Suggestion to the documentListen to audioGet a link from a document element
начальника Государственной инспекции по надзору в электроэнергетике «Узгосэнергонадзор»
Suggestion to the documentListen to audioGet a link from a document element
ОБ УТВЕРЖДЕНИИ ПРАВИЛ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК. РАЗДЕЛ VII.
Suggestion to the documentListen to audioGet a link from a document element
[По согласованию с Министерством юстиции Республики Узбекистан отнесены к техническим документам 18 июля 2006 г., № 20-15-143/14]
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
В соответствии с Положением о Государственной инспекции по надзору в электроэнергетике, утвержденным постановлением Кабинета Министров Республики Узбекистан от 1 марта 2004 г. № 96 и во исполнение постановления Кабинета Министров Республики Узбекистан от 29 апреля 1992 года № 210 «Об организации работы по пересмотру подзаконных актов бывшего Союза СССР», приказываю:
Suggestion to the documentListen to audioGet a link from a document element
1. Утвердить прилагаемые «Правила устройства электроустановок». Раздел VII.
Suggestion to the documentListen to audioGet a link from a document element
2. Ввести в действие настоящий приказ по истечении десяти дней после его прохождения правовой экспертизы в Министерстве юстиции Республики Узбекистан.
Suggestion to the documentListen to audioGet a link from a document element
3. Со дня вступления в силу настоящего приказа раздел 7 «Правил устройства электроустановок» шестого издания 1985 г. Главного технического управления Министерства энергетики и электрификации СССР не применять на территории Республики Узбекистан.
Suggestion to the documentListen to audioGet a link from a document element
4. Контроль за исполнением настоящего приказа оставляю за собой.
Suggestion to the documentListen to audioGet a link from a document element
Начальник инспекции Б. ГУЛЯМОВ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
23 июня 2006 г.,
Suggestion to the documentListen to audioGet a link from a document element
№ 105
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Утвержден
приказом инспекции «Узгосэнергонадзор» от 23 июня 2006 г. № 105
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Раздел VII
Электрооборудование специальных установок
Suggestion to the documentListen to audioGet a link from a document element
Глава 7.1. Электрооборудование жилых и общественных зданий
Suggestion to the documentListen to audioGet a link from a document element
Область применения, определения
Suggestion to the documentListen to audioGet a link from a document element
7.1.1. Настоящая глава Правил распространяется на электрооборудование жилых зданий, перечисленных в КМК «Жилые здания. Нормы проектирования». Нормы проектирования, общественных зданий, перечисленных в КМК «Общественные здания и сооружения. Нормы проектирования. Общая часть», а также на электрооборудование клубных учреждений, зрелищных предприятий и крытых спортивных зданий и сооружений с количеством мест в зрительном зале менее 300, вспомогательных, зданий и помещений промышленных предприятий.
Suggestion to the documentListen to audioGet a link from a document element
Требования настоящей главы не распространяются на специальные электроустановки в лечебно-профилактических учреждениях, организациях и учреждениях науки и научного обслуживания, учреждениях культуры, систем диспетчеризации и связи, а также на электроустановки, которые по своему характеру должны быть отнесены к электроустановкам промышленных предприятий (мастерские, котельные, тепловые пункты, насосные, фабрики-прачечные, фабрики химчистки и т. п.).
Suggestion to the documentListen to audioGet a link from a document element
К электрооборудованию уникальных жилых и общественных зданий могут быть предъявлены дополнительные требования.
Suggestion to the documentListen to audioGet a link from a document element
7.1.2. Электрооборудование жилых и общественных зданий, кроме требований настоящей главы, должно удовлетворять требованиям других разделов и глав ПУЭ в той мере, в какой они не дополнены настоящей главой.
Suggestion to the documentListen to audioGet a link from a document element
7.1.3. Вводным устройством (далее — ВУ) называется совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.
Suggestion to the documentListen to audioGet a link from a document element
Вводно-распределительным устройством (далее — ВРУ) называется совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть, а также на отходящих от ВРУ линиях.
Suggestion to the documentListen to audioGet a link from a document element
7.1.4. Главным распределительным щитом (далее — ГРЩ) называется распределительный щит, через который производится снабжение электроэнергией всего здания или его обособленной части. Роль ГРЩ может выполнять ВРУ или щит низшего напряжения подстанции.
Suggestion to the documentListen to audioGet a link from a document element
7.1.5. Вторичным распределительным щитом (далее — ВРЩ) называется распределительный щит, получающий электроэнергию от ГРЩ или ВРУ и распределяющий ее по групповым щиткам и распределительным пунктам здания.
Suggestion to the documentListen to audioGet a link from a document element
7.1.6. Распределительным пунктом, групповым щитком называются пункт, щиток, на которых установлены аппараты защиты и коммутационные аппараты отдельных электроприемников или их групп (электродвигателей, светильников).
Suggestion to the documentListen to audioGet a link from a document element
7.1.7. Квартирным щитком называется групповой щиток, установленный на лестничной клетке, в холлах, поэтажных коридорах или в квартирах жилых зданий и предназначенный для присоединения групповых сетей квартир.
Suggestion to the documentListen to audioGet a link from a document element
7.1.8. Этажным щитком называется групповой щиток, установленный на этажах и предназначенный для питания квартирных щитков. Этажный щиток устанавливается на лестничной клетке, в холле или в коридоре на этаже.
Suggestion to the documentListen to audioGet a link from a document element
7.1.9. Щитовым помещением называется запирающееся помещение, доступное только для обслуживающего персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ, ВРЩ и т. п.
Suggestion to the documentListen to audioGet a link from a document element
7.1.10. Питающей сетью называется сеть от распределительного устройства подстанции или ответвление от линии электропередачи до ВРУ, а также от ВРУ до ГРЩ и ВРЩ и до распределительных пунктов или групповых щитков.
Suggestion to the documentListen to audioGet a link from a document element
7.1.11. Групповой сетью называется сеть, питающая светильники и розетки.
Suggestion to the documentListen to audioGet a link from a document element
7.1.12. Распределительной сетью называется сеть, питающая силовые злектроприемники.
Suggestion to the documentListen to audioGet a link from a document element
Общие требования
Suggestion to the documentListen to audioGet a link from a document element
7.1.13. Питание электроприемников должно предусматриваться от сети напряжением 380/220 В с глухозаземленной нейтралью. В обоснованных случаях допускается питание от сети выше 380/220 В с глухозаземленной нейтралью.
Suggestion to the documentListen to audioGet a link from a document element
7.1.14. Электрические сети зданий должны обеспечивать в необходимых случаях возможность питания освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, световых указателей, звуковой и другой сигнализации, а также питание огней светового ограждения.
Suggestion to the documentListen to audioGet a link from a document element
Трансформаторные подстанции
Suggestion to the documentListen to audioGet a link from a document element
7.1.15. В жилых зданиях (квартирных домах и общежитиях), спальных корпусах больничных учреждений, санаторно-курортных учреждений, домов отдыха, учреждений социального обеспечения, а также в учреждениях для матерей и детей, в общеобразовательных школах, и учреждениях по воспитанию детей, в учебных заведениях по подготовке и повышению квалификации рабочих и других работников, средних специальных учебных заведениях и т. п. сооружение встроенных и пристроенных подстанций не допускается. В других помещениях общественных зданий разрешается размещать встроенные и пристроенные подстанции при соблюдении требований главы 4.2. Правил устройства электроустановок (далее — ПУЭ). Раздел IV*. В этих помещениях трансформаторы должны быть установлены на амортизаторах.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.1.16. Распределительные устройства до 1 кВ и выше следует, как правило, размещать в разных помещениях. В этом случае помещения распределительных устройств (далее — РУ) до 1 кВ и выше должны иметь отдельные запирающиеся входы. Допускается размещение РУ до 1 кВ и выше в одном помещении, если они эксплуатируются одной организацией.
Suggestion to the documentListen to audioGet a link from a document element
Требование о размещении РУ до 1 кВ и выше в отдельных помещениях не распространяется на комплектные трансформаторные подстанции (далее — КТП). Высоковольтная часть КТП в необходимых случаях пломбируется организацией, в ведении которой она находится.
Suggestion to the documentListen to audioGet a link from a document element
Вводные устройства, распределительные щиты распределительные пункты и групповые щитки
Suggestion to the documentListen to audioGet a link from a document element
7.1.17. Вводы в здания должны быть оборудованы ВУ или ВРУ. Перед вводами в здание не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри зданий. Такое разделение должно быть обеспечено в ВРУ или ГРЩ.
Suggestion to the documentListen to audioGet a link from a document element
7.1.18. На ВУ или ВРУ должны быть установлены аппараты защиты и аппараты управления. На ВУ и ВРУ на ток не более 25 А аппараты управления допускается не устанавливать. При установке на ответвлениях от воздушных линий (далее — ВЛ) аппаратов защиты на ток до 25 АВУ или ВРУ на вводах в здания устанавливать не требуется.
Suggestion to the documentListen to audioGet a link from a document element
Допускается не устанавливать аппараты защиты на вводе питающей линии в здание, если защита имеется в начале ответвления или питание ВУ или ВРУ производится отдельной линией. На каждой линии, отходящей от распределительного щита, пункта или щитка, должны устанавливаться аппараты защиты.
Suggestion to the documentListen to audioGet a link from a document element
Аппарат управления может быть общим для нескольких линий. При этом в случае совмещения ВУ с распределительным щитом и наличия на вводе аппарата управления с фиксированным отключенным положением установка дополнительного общего аппарата управления необязательна.
Suggestion to the documentListen to audioGet a link from a document element
7.1.19. Аппараты управления, независимо от наличия таких же аппаратов в начале питающей линии или на ее ответвлении, должны быть установлены на вводах питающих линий в торговые помещения, коммунальные предприятия, административные помещения и т. п., а также в помещении потребителей, обособленных в административно-хозяйственном отношении.
Suggestion to the documentListen to audioGet a link from a document element
7.1.20. Внешние питающие сети (от подстанций до ВУ, ВРУ) должны быть защищены только от токов короткого замыкания (далее — КЗ).
Suggestion to the documentListen to audioGet a link from a document element
7.1.21. При размещении аппаратов защиты в дополнение к требованиям Главы 3.1 ПУЭ. Раздел III* необходимо руководствоваться следующими требованиями:
Suggestion to the documentListen to audioGet a link from a document element
* Раздел III не приводится.
Suggestion to the documentListen to audioGet a link from a document element
1. В жилых и общественных зданиях и помещениях автоматические выключатели и предохранители на распределительных пунктах и групповых щитках следует устанавливать только в цепях фазных проводов.
Suggestion to the documentListen to audioGet a link from a document element
2. При установке на лестничных клетках на расстоянии не более 3 м от лестничного стояка щитков, совмещающих функции квартирных и этажных, отдельный этажный щиток устанавливать не требуется.
Suggestion to the documentListen to audioGet a link from a document element
7.1.22. Как правило, ВУ, ВРУ, ГРЩ следует устанавливать в щитовых помещениях, доступных только для обслуживающего персонала, или в запирающихся шкафах или нишах. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.
Suggestion to the documentListen to audioGet a link from a document element
Для одно- и двухэтажных жилых зданий, не имеющих общих лестничных клеток, ВУ и ВРУ могут устанавливаться снаружи на стене здания. В этом случае они должны иметь соответствующую степень защиты.
Suggestion to the documentListen to audioGet a link from a document element
Допускается размещать ВУ, ВРУ и ГРЩ в помещениях, выделенных в сухих подвалах или в технических подпольях, при условии, что эти помещения легкодоступны для обслуживающего персонала и отделены от других помещений несгораемыми перегородками с пределом огнестойкости не менее 0,75 ч.
Suggestion to the documentListen to audioGet a link from a document element
При размещении ВУ, ВРУ, ГРЩ, ВРЩ, распределительных пунктов и групповых щитков вне щитовых помещений должны выполняться следующие требования:
Suggestion to the documentListen to audioGet a link from a document element
1. Устройства должны быть расположены в удобных и доступных для обслуживания местах.
Suggestion to the documentListen to audioGet a link from a document element
2. Пункты и щитки, как правило, должны устанавливаться в нишах, ящиках или закрываться кожухами.
Suggestion to the documentListen to audioGet a link from a document element
Пункты и щитки не должны иметь открытых неизолированных токоведущих частей.
Suggestion to the documentListen to audioGet a link from a document element
3. Устройства должны устанавливаться на расстоянии не менее 0,5 м от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков.
Suggestion to the documentListen to audioGet a link from a document element
7.1.23. ВРУ, щиты, щитки, пункты, устанавливаемые в специальных щитовых помещениях или в запирающихся нишах, выполненных из несгораемых конструкций, могут не иметь задних и боковых стенок и дверей.
Suggestion to the documentListen to audioGet a link from a document element
7.1.24. Щитовые помещения, а также ВУ и ВРУ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань, стиральными помещениями прачечных, химчисток и т. п.
Suggestion to the documentListen to audioGet a link from a document element
Трубопроводы (водопровод, отопление, канализация, внутренние водостоки), вентиляционные и прочие короба, прокладываемые через щитовые помещения (за исключением ответвления к отопительному прибору самого щитового помещения), не должны иметь ответвлений в пределах помещения, а также люков, задвижек, фланцев, ревизий, вентилей и т. п. Прокладка через эти помещения газопроводов и трубопроводов с горючими жидкостями не допускается.
Suggestion to the documentListen to audioGet a link from a document element
Двери электрощитовых помещений должны открываться наружу.
Suggestion to the documentListen to audioGet a link from a document element
7.1.25. Помещения, в которых установлены ВУ, ВРУ, ГРЩ, ВРЩ, распределительные пункты, шиты и щитки, должны иметь естественную вентиляцию и электрическое освещение, а также отопление, обеспечивающее температуру в помещении не ниже плюс 5° С.
Suggestion to the documentListen to audioGet a link from a document element
7.1.26. Электрические цепи ВУ, ВРУ, ГРЩ, ВРЩ, распределительных пунктов, групповых щитков допускается выполнять проводами с алюминиевыми или алюмо-медными жилами.
Suggestion to the documentListen to audioGet a link from a document element
Электропроводки и кабельные линии
Suggestion to the documentListen to audioGet a link from a document element
7.1.27. При выполнении внутренних электропроводок и кабельных линий необходимо руководствоваться следующим:
Suggestion to the documentListen to audioGet a link from a document element
1. Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или отдельными линиями ВРУ, ГРЩ или ВРЩ.
Suggestion to the documentListen to audioGet a link from a document element
Допускается осуществлять питание электроустановок потребителей нежилого сектора и квартир от общей питающей линии при условии, что в местах ответвления устанавливаются раздельные аппараты управления. В обоих случаях должно быть обеспечено качество напряжения (см. главу 1.2 ПУЭ. Раздел I*).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
2. К одной линии разрешается присоединять несколько стояков. На ответвлении к стояку, питающему квартиры жилых домов, имеющих выше пяти этажей, следует устанавливать аппарат управления.
Suggestion to the documentListen to audioGet a link from a document element
3. В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение их к квартирным щиткам не допускается.
Suggestion to the documentListen to audioGet a link from a document element
4. К групповым линиям освещения лестничных клеток, поэтажных коридоров, холлов, вестибюлей, подвалов, технических подполий и чердаков жилых и общественных зданий допускается присоединять на фазу до 60 ламп накаливания или люминесцентных мощностью до 65 Вт каждая.
Suggestion to the documentListen to audioGet a link from a document element
5. Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.
Suggestion to the documentListen to audioGet a link from a document element
7.1.28. В жилых зданиях стояки питающих сетей квартир должны прокладываться по лестничным клеткам. Прокладка стояков питающей сети внутри квартир не допускается.
Suggestion to the documentListen to audioGet a link from a document element
Допускается прокладка в общей трубе, общем коробе или канале из несгораемых строительных конструкций и т. п. проводов питающих линий квартир вместе с проводами рабочего освещения лестничных клеток, коридоров и других внутридомовых помещений.
Suggestion to the documentListen to audioGet a link from a document element
Прокладка групповых сетей квартиры от этажного щитка до ввода в квартиру должна осуществляться в самостоятельных каналах, трубах, коробах и т. п., т. е. отдельно от групповых линий других квартир.
Suggestion to the documentListen to audioGet a link from a document element
В отступление от требований пункта 2.1.15 ПУЭ. Раздел II* в одном канале допускается совместно прокладывать до 12 проводов групповых сетей квартир жилых домов.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел II не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Допускается объединение нулевых проводов питающих линий квартир и линий рабочего освещения лестничных клеток и коридоров.
Suggestion to the documentListen to audioGet a link from a document element
7.1.29. Прокладку линий в помещениях, как правило, следует выполнять скрыто. Открытую прокладку сетей рекомендуется выполнять в технических этажах и подпольях, неотапливаемых подвалах, тепловых пунктах, вентиляционных камерах, насосных, в сырых и особо сырых помещениях.
Suggestion to the documentListen to audioGet a link from a document element
Вертикальные участки (стояки) линий электрической сети должны выполняться: незащищенными проводами — в трубах, коробах, каналах строительных конструкций; кабелями, шинопроводами — в шахтах и каналах строительных конструкций.
Suggestion to the documentListen to audioGet a link from a document element
Места прохода линий через междуэтажные перекрытия должны быть уплотнены несгораемыми материалами.
Suggestion to the documentListen to audioGet a link from a document element
В жилых и общественных зданиях, а также в санузлах жилых домов допускается выполнять проводку скрытой, без труб, специальными проводами (например, АППВ) в бороздах стен, под штукатуркой и т. п.
Suggestion to the documentListen to audioGet a link from a document element
В зданиях, выполненных из несгораемых строительных конструкции, допускается несменяемая замоноличенная закладка проводов групповой сети в панели стен, перегородок и перекрытий при их изготовлении на заводах стройиндустрии.
Suggestion to the documentListen to audioGet a link from a document element
7.1.30. В помещениях для приготовления и приема пищи, за исключением квартир, запрещается открытая прокладка проводов.
Suggestion to the documentListen to audioGet a link from a document element
В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах. В ванных комнатах, в душевых и санузлах должна применяться, как правило, скрытая электропроводка; допускается открытая электропроводка защищенными проводами и кабелями.
Suggestion to the documentListen to audioGet a link from a document element
При прокладке проводов и кабелей должны учитываться требования норм по выбору и применению установочных проводов, в том числе требования для помещений и зданий, выполненных из сгораемых материалов, а также технические указания по выбору и применению электрических кабелей.
Suggestion to the documentListen to audioGet a link from a document element
7.1.31. Электропроводка на чердаках должна выполняться в соответствии с требованиями гл. 2.1. Эти требования не распространяются на чердаки, используемые в качестве технического этажа и имеющие несгораемые строительные конструкции.
Suggestion to the documentListen to audioGet a link from a document element
7.1.32. Электрические сети, прокладываемые за непроходными подвесными потолками, рассматриваются как скрытые электропроводники, и их следует выполнять: за потолками из сгораемых материалов — в металлических трубах, коробах, металлорукавах; за потолками из несгораемых и трудносгораемых материалов — в винипластовых или аналогичных трубах, коробах, металлорукавах, а также кабелями и защищенными проводами, имеющими оболочки из трудносгораемых материалов. Должна быть обеспечена возможность замены проводов и кабелей.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.1.1.
Suggestion to the documentListen to audioGet a link from a document element
Наименьшие допустимые сечения кабелей и проводов электрических сетей в зданиях
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

‎‏Наименование линий

Наименьшее сечение кабелей и проводов, мм2‎‎‎

медных‎

алюминиевых и алюмомедных‎

Линии групповой и распределительной сетей‎

1‎

2,5‎

Линии до квартирных щитков и к расчет ному счетчику‎

2,5‎

4‎

Линии питающей сети и стояки для питания квартир и комнат общежитий‎

4‎

6‎

Suggestion to the documentListen to audioGet a link from a document element
7.1.33. Сечения кабелей и проводов электрической сети зданий должны быть не менее приведенных в Таблице 7.1.1.
Suggestion to the documentListen to audioGet a link from a document element
Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 (по алюминию), а при больших сечениях — не менее 50% сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников должны соответствовать также требованиям главы 1.7 ПУЭ. Раздел I*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Внутреннее электрооборудование
Suggestion to the documentListen to audioGet a link from a document element
7.1.34. Светильники и прочие осветительные устройства во всех помещениях должны быть установлены и расположены так, чтобы обеспечивалась возможность безопасного обслуживания их при помощи обычных технических средств (приставных лестниц, стремянок и т. п.). Если такой возможности нет, должны предусматриваться специальные устройства (раздвижные вышки, ходовые мостики и т. п.). С приставных лестниц и стремянок разрешается обслуживание светильников, расположенных на высоте не более 5 м.
Suggestion to the documentListen to audioGet a link from a document element
7.1.35. В помещениях для приготовления и приема пищи, за исключением кухонь в квартирах, светильники с лампами накаливания, устанавливаемые над рабочими местами (плитами, столами и т. п.), должны иметь снизу защитное стекло. Для светильников с люминесцентными лампами достаточно наличия сеток или решеток либо в светильниках должны применяться ламподержатели, конструкция которых исключает выпадение ламп.
Suggestion to the documentListen to audioGet a link from a document element
7.1.36. В ванных комнатах, душевых и санузлах квартир, гостиниц и общежитий корпуса светильников с лампами накаливания и патронов должны быть выполнены из изолирующего материала.
Suggestion to the documentListen to audioGet a link from a document element
7.1.37. Установка розеток в ванных комнатах, душевых, раздевалках при душевых и в мыльных помещениях бань, парилках, стиральных помещениях прачечных не допускается.
Suggestion to the documentListen to audioGet a link from a document element
В ванных комнатах квартир, гостиниц, общежитий допускается установка розеток, присоединяемых к сети через разделительные трансформаторы (см. главу 1.1 ПУЭ. Раздел I*).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
В общеобразовательных школах и учреждениях по воспитанию детей в помещениях для пребывания детей розетки должны устанавливаться на высоте 1,8 м от пола. Высота установки розеток в других общественных зданиях и жилых помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещения и оформления интерьера.
Suggestion to the documentListen to audioGet a link from a document element
Допускается установка розеток и выключателей в специальных стеновых панелях, выполненных на заводах стройиндустрии, без применения закладных коробок.
Suggestion to the documentListen to audioGet a link from a document element
Розетки должны быть по возможности удалены от заземленных частей (трубопроводы, раковины) и должны находиться от них на расстоянии не менее 0,5 м. Для кухонь жилых квартир и общественных зданий это расстояние не нормируется.
Suggestion to the documentListen to audioGet a link from a document element
В распределительной сети предприятий общественного питания и торговли розетки устанавливаются по техническим заданиям, однако, высота их установки не должна превышать 1,3 м.
Suggestion to the documentListen to audioGet a link from a document element
7.1.38. Выключатели светильников рабочего, аварийного и эвакуационного освещения в торговых помещениях магазинов, столовых и других, предназначенных для пребывания большого количества людей, должны быть доступны только для обслуживающего персонала.
Suggestion to the documentListen to audioGet a link from a document element
7.1.39. В ванных комнатах, санузлах, мыльных помещениях бань, парилках, стиральных помещениях прачечных и т. п. выключатели не должны устанавливаться. В помещениях умывальников установка выключателей допускается.
Suggestion to the documentListen to audioGet a link from a document element
7.1.40. Выключатели рекомендуется устанавливать на стене у дверей со стороны дверной ручки; допускается устанавливать их под потолком с управлением при помощи шнура. Высота установки выключателей на стене должна приниматься равной 1,5 м, за исключением общеобразовательных школ и детских дошкольных учреждений, в помещениях для пребывания детей, где выключатели следует устанавливать на высоте 1,8 м от пола.
Suggestion to the documentListen to audioGet a link from a document element
7.1.41. Над каждым основным входом в здание должен быть установлен светильник.
Suggestion to the documentListen to audioGet a link from a document element
7.1.42. Домовые знаки и указатели пожарных гидрантов должны быть освещены.
Suggestion to the documentListen to audioGet a link from a document element
Силовое электрооборудование
Suggestion to the documentListen to audioGet a link from a document element
7.1.43. Электродвигатели, обслуживающие общедомовые установки (насосы, вентиляторы, лифты и т. п.), а также их защитные и пусковые аппараты должны быть доступны только для обслуживающего персонала. Исключением являются кнопки управления лифтами, противопожарными устройствами и вентиляцией. Пусковые аппараты электродвигателей, кроме того, должны быть расположены с соблюдением требований, приведенных в главе 5.3 ПУЭ Раздел V.
Suggestion to the documentListen to audioGet a link from a document element
7.1.44. По одной линии следует питать не более четырех лифтов, расположенных в разных, не связанных между собой лестничных клетках и холлах. При наличии в лестничной клетке или в лифтовом холле двух или более лифтов одного назначения они должны питаться от двух линий, присоединяемых непосредственно к ВРУ или ГРЩ; число лифтов, присоединяемых к одной линии, не ограничивается.
Suggestion to the documentListen to audioGet a link from a document element
7.1.45. Питание электроприемников противопожарных систем следует осуществлять в соответствии с их категорией по надежности электроснабжения. При отсутствии технологического резерва электродвигатель пожарного насоса должен питаться по двум линиям, одна из которых должна быть присоединена непосредственно к щиту подстанции, ВРУ или ГРЩ. Переключение с одной линии на другую может осуществляться вручную или автоматически.
Suggestion to the documentListen to audioGet a link from a document element
7.1.46. Установка электродвигателей на чердаках зданий допускается при соблюдении требований по звукоизоляции для обеспечения нормируемых уровней шумов.
Suggestion to the documentListen to audioGet a link from a document element
Электродвигатели, распределительные и групповые щитки, отдельно устанавливаемые коммутационные аппараты и аппараты защиты должны иметь степень защиты IP44. При меньшей степени защиты они должны быть установлены в шкафах со степенью защиты IP44 или в отдельных помещениях с ограждениями из трудносгораемых материалов.
Suggestion to the documentListen to audioGet a link from a document element
Учет электроэнергии
Suggestion to the documentListen to audioGet a link from a document element
7.1.47. В жилых зданиях квартирного типа следует устанавливать один однофазный расчетный счетчик на каждую квартиру. В необходимых случаях допускается установка одного трехфазного счетчика.
Suggestion to the documentListen to audioGet a link from a document element
7.1.48. Расчетные счетчики в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т. п.).
Suggestion to the documentListen to audioGet a link from a document element
7.1.49. В общественных зданиях расчетные счетчики электроэнергии должны устанавливаться на ВРУ, в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные счетчики должны устанавливаться на вводах силовых трансформаторов на совмещенный щит низшего напряжения, являющийся одновременно ВРУ здания.
Suggestion to the documentListen to audioGet a link from a document element
ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные счетчики могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещения этих прочих потребителей следует устанавливать счетчики для расчетов с основным потребителем электроэнергии.
Suggestion to the documentListen to audioGet a link from a document element
7.1.50. Расчетные счетчики для общедомовой нагрузки жилых зданий (освещение лестничных клеток, конторы домоуправлений, дворовое освещение и т. п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ.
Suggestion to the documentListen to audioGet a link from a document element
7.1.51. Расчетные квартирные счетчики рекомендуется размещать совместно с аппаратами зашиты (предохранителями, автоматическими выключателями) и выключателями (для счетчиков) на общих квартирных щитках.
Suggestion to the documentListen to audioGet a link from a document element
Квартирные щитки следует размещать на лестничной клетке, в холле или в общем поэтажном коридоре; они могут быть установлены и в передней квартиры. Квартирные щитки следует устанавливать, как правило, в нишах, если это допускается строительной конструкцией здания. Квартирные щитки при установке на лестничной клетке должны располагаться в запираемых шкафах с проемами для снятия показаний счетчиков.
Suggestion to the documentListen to audioGet a link from a document element
7.1.52. После счетчика, включенного непосредственно в питающую сеть, должен быть установлен аппарат защиты. Он должен устанавливаться возможно ближе к счетчику, не далее чем на расстоянии 10 м по длине электропроводки. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты после счетчика не требуется.
Suggestion to the documentListen to audioGet a link from a document element
7.1.53. Перед счетчиком, который установлен на квартирном щитке, расположенном в передней квартиры в нишах, должен быть установлен рубильник или двухполюсный выключатель для безопасной замены счетчика.
Suggestion to the documentListen to audioGet a link from a document element
7.1.54. Все средства измерений (счетчики электрической энергии, трансформаторы тока и напряжения), эксплуатируемые при учете электрической энергии должны быть проверены в установленном порядке в подразделениях агентства «Узстандарт» и иметь действующие оттиски поверительных клейм и/или свидетельства о поверке.
Suggestion to the documentListen to audioGet a link from a document element
Заземление
Suggestion to the documentListen to audioGet a link from a document element
7.1.55. Заземление электроустановок следует выполнять в соответствии с требованиями главы 1.7. ПУЭ. Раздел I*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.1.56. В ванных комнатах жилых, общественных зданий и в банях металлические корпуса ванн, а в душевых — поддоны должны быть соединены металлическими проводниками с металлическими трубами водопровода.
Suggestion to the documentListen to audioGet a link from a document element
7.1.57. В помещениях с подвесными потолками, имеющими металлические конструкции и детали, следует заземлять металлические корпуса светильников, встраиваемых в подвесные потолки или устанавливаемых за ними.
Suggestion to the documentListen to audioGet a link from a document element
7.1.58. В помещениях, где не требуется заземление светильников, металлический крюк для подвески светильников должен быть изолирован.
Suggestion to the documentListen to audioGet a link from a document element
7.1.59. В рабочих комнатах и других служебных помещениях общественных зданий, жилых комнатах гостиниц, общежитий и жилых домов, в кухнях жилых домов и общежитий при наличии открытых металлических трубопроводов, радиаторов систем отопления и других металлических конструкций необходимо предусматривать заземление металлических корпусов переносных электроприемников (утюги, чайники, плитки, комнатные холодильники, пылесосы, стиральные, швейные машины и настольные средства оргтехники).
Suggestion to the documentListen to audioGet a link from a document element
В указанных помещениях при токонепроводящих полах и при отсутствии открытых металлических трубопроводов, радиаторов систем отопления и других металлических конструкций, а также в случаях закрытия их изоляционными материалами не требуется предусматривать заземление металлических корпусов переносных электроприемников.
Suggestion to the documentListen to audioGet a link from a document element
Допускается до освоения промышленностью массового выпуска переносных электроприемников с заземленными металлическими корпусами с трехпроводными соединительными шнурами и соответствующими электроустановочными устройствами не выполнять заземление металлических корпусов электроприемников в указанных помещениях с токонепроводящими полами и при наличии открытых металлических трубопроводов и радиаторов систем отопления.
Suggestion to the documentListen to audioGet a link from a document element
7.1.60. В жилых и общественных зданиях должны быть присоединенными к PEN — проводнику металлические корпуса стационарных электрических плит, кипятильников и т. п., а также переносных бытовых электрических приборов и машин мощностью более 1,3 кВт и металлические трубы электропроводок.
Suggestion to the documentListen to audioGet a link from a document element
Для присоединения к PEN-проводнику корпусов стационарных однофазных электрических плит, бытовых кондиционеров воздуха, электрополотенец и т. п., а также переносных бытовых приборов и машин мощностью более 1,3 кВт должен прокладываться от стояка, этажного или квартирного щитка отдельный проводник сечением, равным сечению фазного проводника. Этот проводник присоединяется к PEN-проводнику питающей сети перед счетчиком (со стороны ввода) и до отключающего аппарата (при его наличии).
Suggestion to the documentListen to audioGet a link from a document element
7.1.61. Присоединения к PEN-проводнику трехфазной электроплиты следует осуществлять самостоятельным проводником, начиная от группового щитка (распределительного пункта). Использование рабочего проводника РЕ для заземления трехфазной электроплиты запрещается.
Suggestion to the documentListen to audioGet a link from a document element
Глава 7.2. Электрооборудование зрелищных предприятий, клубных учреждений и спортивных сооружений
Suggestion to the documentListen to audioGet a link from a document element
7.2.1. Настоящая глава Правил распространяется на электроустановки следующих зданий и крытых сооружений с залами вместимостью 300 мест и более: зрелищных предприятий (театров, цирков, кинотеатров, концертных залов, филармоний), студий телевидения и радиодомов, клубных учреждений (клубов, дворцов и домов культуры, домов учителя, врача, агронома, ученого, туриста, народного творчества, планетариев), дворцов и домов детского творчества и школьников и спортивных сооружений (дворцов спорта, спортивных залов).
Suggestion to the documentListen to audioGet a link from a document element
7.2.2. Электрооборудование объектов, указанных в пункте 7.2.1, Раздел VII настоящих Правил, кроме требований настоящей главы должно удовлетворять также требованиям других разделов и глав Правил в той мере, в какой они не дополнены настоящей главой.
Suggestion to the documentListen to audioGet a link from a document element
7.2.3. Электроустановки зданий и сооружений, предназначенные для проведения массово-политических, культурно-массовых, спортивных, зрелищных и других общественных мероприятий, должны также отвечать требованиям норм технологического проектирования радиотелевизионных передающих станций, телевизионных центров, радиодомов.
Suggestion to the documentListen to audioGet a link from a document element
7.2.4. Сценой называется специально оборудованная часть здания, предназначенная для показа спектаклей различных жанров.
Suggestion to the documentListen to audioGet a link from a document element
В состав сцены входят основная игровая часть (планшет сцены), сообщающаяся со зрительным залом портальным проемом, арьерсцена и боковые карманы, объединенные проемами в стенах с основной игровой частью сцены, а также трюм и надколосниковое пространство.
Suggestion to the documentListen to audioGet a link from a document element
7.2.5. Эстрадой называется часть зрительного зала, предназначенная для эстрадных и концертных выступлений. Эстрада может быть отделена от зрительного зала портальной стеной с открытым проемом или находиться в общем объеме со зрительным залом.
Suggestion to the documentListen to audioGet a link from a document element
7.2.6. Манежем называется часть зрительного зала цирка, предназначенная для цирковых представлений.
Suggestion to the documentListen to audioGet a link from a document element
7.2.7. Сценическими подъемами называются механизмы, предназначенные для подъема и спуска декораций, софитов, занавесов и другого сценического оборудования.
Suggestion to the documentListen to audioGet a link from a document element
7.2.8. Постановочным освещением называется освещение, предназначенное для светового оформления театральных постановок, концертов, эстрадных и цирковых представлений.
Suggestion to the documentListen to audioGet a link from a document element
7.2.9. Техническими аппаратными называются помещения, в которых размещаются осветительные и проекционные приборы, устройства управления постановочным освещением, связи, электроакустические и кинотехнологические устройства, а также электроустановки питания и управления электроприводами механизмов сцены (эстрады, манежа).
Suggestion to the documentListen to audioGet a link from a document element
Общие требования
Suggestion to the documentListen to audioGet a link from a document element
7.2.10. Питание электроприемников должно предусматриваться от сети 380/220 В с глухозаземленной нейтралью.
Suggestion to the documentListen to audioGet a link from a document element
7.2.11. Выбор нестандартного напряжения для электроприемников постановочного освещения и электроустановок механизмов сцены, питаемых от отдельных трансформаторов, выпрямителей или преобразователей, должен осуществляться при проектировании.
Suggestion to the documentListen to audioGet a link from a document element
7.2.12. Все помещения, входящие в состав сцены (эстрады), а также вспомогательные помещения (кинопроекционные, рирпроекционные, перемоточные, сейф декораций), склады (декораций, костюмов, реквизитов, бутафории, мебели и материальные), мастерские (живописные, пастижерские, бутафорские, столярные, художника, макетные, трафаретные, объемных декораций, пошивочные и обувные), кладовые (красок, хозяйственные, машиниста и электрика сцены, бельевые); помещения гардеробные и костюмерные следует относить к пожароопасным зонам класса П-Па.
Suggestion to the documentListen to audioGet a link from a document element
Электроснабжение
Suggestion to the documentListen to audioGet a link from a document element
7.2.13. Категории электроприемников по надежности электроснабжения приведены в Таблице 7.2.1. Эти категории не распространяются на электроприемники уникальных зданий.
Suggestion to the documentListen to audioGet a link from a document element
7.2.14. Электроснабжение собственных трансформаторных подстанций (далее — ТП) зданий и сооружений (см. пункт 7.2.1 настоящих Правил) следует выполнять двумя взаимно резервируемыми линиями 6 — 10 кВ от ближайших ТП или распределительных пунктов (далее — РП) городской распределительной сети, питающихся по разным линиям 6 — 10 кВ.
Suggestion to the documentListen to audioGet a link from a document element
Схема электроснабжения зданий и сооружений с количеством мест в зрительном зале 800 и более должна обеспечивать питание электроприемников 1 категории от двух независимых источников.
Suggestion to the documentListen to audioGet a link from a document element
7.2.15. Питание электроприемников зданий и сооружений с количеством мест в зрительном зале 800 и более должно осуществляться от двух трансформаторов собственной ТП, встроенной в здание, как правило, через ГРЩ или ВРУ (см. главу 7.1 настоящих Правил), имеющие две независимые секции шин 380/220 В, с устройством автоматического ввода резерва (далее — АВР) на шинах. В некоторых случаях допускается сооружение отдельно стоящей ТП. Необходимость сооружения отдельно стоящей ТП определяется при проектировании.
Suggestion to the documentListen to audioGet a link from a document element
При применении комплектных трансформаторных подстанций (далее — КТП) с двумя трансформаторами устройство АВР следует предусматривать на сборных шинах КТП.
Suggestion to the documentListen to audioGet a link from a document element
7.2.16. Питание электроприемников зданий и сооружений с количеством мест в зрительном зале менее 800 должно, как правило, осуществляться от двух трансформаторов ТП общего пользования или собственной ТП. При этом питание каждой секции ГРЩ или ВРУ должно быть предусмотрено отдельными линиями от ТП. Переключение питания секций ГРЩ и ВРУ должно предусматриваться, как правило, вручную.
Suggestion to the documentListen to audioGet a link from a document element
7.2.17. Допускается питание ГРЩ и ВРУ зданий и сооружений с количеством мест в зрительном зале менее 800 от одного трансформатора, но при этом рекомендуется предусматривать прокладку двух взаимно резервируемых линий 380/220 В.
Suggestion to the documentListen to audioGet a link from a document element
7.2.18 Встроенные ТП с трансформаторами, имеющими масляное заполнение, должны удовлетворять требованиям главы 4.2 ПУЭ. Раздел IV*, а также следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
1. Каждый трансформатор должен быть установлен в отдельной камере, имеющей выход только непосредственно наружу. При применении КТП разрешается установка в одном помещении только одной ТП с двумя трансформаторами.
Suggestion to the documentListen to audioGet a link from a document element
2. Двери трансформаторных камер или помещений КТП должны быть расположены в наружной стене здания, где отсутствуют двери для прохода зрителей или эвакуационные выходы. При невозможности выполнить это требование по условиям планировки расстояние по горизонтали от дверного проема трансформаторной камеры и помещения КТП до проема ближайшей двери для прохода зрителей или эвакуационного выхода должно быть не менее 5 м.
Suggestion to the documentListen to audioGet a link from a document element
7.2.19. Комплектные трансформаторные подстанции с сухими трансформаторами или с трансформаторами, заполненными негорючей жидкостью, могут располагаться внутри здания. При этом должна быть обеспечена возможность транспортировки оборудования КТП для замены и ремонта.
Suggestion to the documentListen to audioGet a link from a document element
7.2.20. В помещении КТП могут размещаться РУ и вращающиеся преобразователи до 1 кВ для питания электроприводов механизмов сцены, шкафы с аккумуляторными батареями и тиристорные регуляторы постановочного освещения при условии обслуживания КТП персоналом здания.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.2.1.
Suggestion to the documentListen to audioGet a link from a document element
Категории электроприемников по надежности электроснабжения
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

‎‏Наименование электроприемников

Категория электроприемников при вместимости зрительного зала (чел.)‎‎‎

Примечание‎‏

менее 800‎

800 и более‎

Светильники аварийного и эвакуационного освещения‎

II‎

I‎

См. пункты 7.2.23, 7.2.24‎

То же для детских театров, домов детского творчества‎

I‎

I‎

—‎

Электродвигатели пожарных насосов, автоматическая пожарная сигнализация и система незадымления‎

II‎

I

См. пункт 7.2.41‎

То же для, домов детского творчества‎

I‎ ‎

I‎

—‎

Установки телевидения, радио и связи‎

II‎‎

II‎‎

—‎

Кинопроекторы коммерческого показа‎

II‎‎

II‎‎

—‎

Электроприемники постановочного освещения‎

II‎‎

II‎‎

Сельские клубы и дома культуры с количеством мест до 500 относятся к III категории‎

Электроприемники электроприводов сценических механизмов при количестве электроприводов более 10‎

III‎

II‎

—‎

Установки внеклассных телевизионных центров и радиодомов‎

I‎

I‎

—‎

Остальные электроприемники‎

III‎

III‎

—‎

Suggestion to the documentListen to audioGet a link from a document element
7.2.21. Распределительное устройство ТП выше 1 кВ, как правило, должно размещаться за сетчатым ограждением или в отдельном помещении с самостоятельными запирающимися входами для обслуживания персоналом районной электросети.
Suggestion to the documentListen to audioGet a link from a document element
Размещение РУ до и выше 1 кВ в одном помещении допускается только при условии их эксплуатации персоналом одной организации (районной электросети или объекта).
Suggestion to the documentListen to audioGet a link from a document element
7.2.22. К линиям, питающим электроакустические и кинотехнологические устройства, подключение других электроприемников не допускается.
Suggestion to the documentListen to audioGet a link from a document element
7.2.23. В зданиях и сооружениях с количеством мест в зрительном зале 800 и более, а также в детских театрах, дворцах и домах детского творчества со зрительными залами любой вместимости должна быть предусмотрена аккумуляторная установка для питания или автоматического переключения на нее светильников аварийного (эвакуационного) освещения и пожарной сигнализации при отключении внешних источников электроснабжения. В кинотеатрах с залами любой вместимости при наличии двух независимых, источников питания аккумуляторная установка не предусматривается. При этом рабочее освещение необходимо питать от одного источника, а аварийное (эвакуационное) освещение — от другого источника.
Suggestion to the documentListen to audioGet a link from a document element
7.2.24. В зданиях и сооружениях с количеством мест в зрительном зале менее 800 при питании рабочего и аварийного (эвакуационного) освещения и пожарной сигнализации от двух независимых источников аккумуляторная установка не предусматривается. При этом питание рабочего и аварийного (эвакуационного) освещения и пожарной сигнализации должно осуществляться отдельными линиями от разных секций ГРЩ или ВРУ.
Suggestion to the documentListen to audioGet a link from a document element
При отсутствии второго независимого источника для зданий и сооружений (за исключением кинотеатров) для аварийного (эвакуационного) освещения и пожарной сигнализации следует предусматривать аккумуляторную установку.
Suggestion to the documentListen to audioGet a link from a document element
7.2.25. Аккумуляторные установки в отдельных помещениях следует размещать в соответствии с требованиями главы 4.4. ПУЭ. Раздел IV* Емкость аккумуляторной батареи должна быть рассчитана на непрерывную работу в течение 1 ч. Шкафы с батареями из переносных (стартерных) аккумуляторов разрешается размещать внутри любых помещений, за исключением помещений для зрителей и артистов.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Электрическое освещение
Suggestion to the documentListen to audioGet a link from a document element
7.2.26. Отклонение напряжения у источников света рабочего и аварийного (эвакуационного) освещения должно быть не более нормированного государственным стандартом «Нормы качества электрической энергии в системах электроснабжения общего назначения»). Снижение напряжения у наиболее удаленных источников света постановочного освещения сцены (эстрады, манежа) должно составлять не более 5% номинального напряжения ламп.
Suggestion to the documentListen to audioGet a link from a document element
7.2.27. Осветительные приборы постановочного освещения должны иметь предохранительные сетки, исключающие выпадение светофильтров, линз, ламп и других внутренних частей световых приборов.
Suggestion to the documentListen to audioGet a link from a document element
7.2.28. Постановочное освещение и освещение оркестровой ямы должно иметь плавное регулирование яркости источников света. Допускается применение нерегулируемого постановочного освещения эстрады, сцены, а также оркестровой ямы в клубных учреждениях с количеством мест в зрительном зале менее 400.
Suggestion to the documentListen to audioGet a link from a document element
7.2.29. Для плавного регулирования яркости источников света постановочного освещения и освещения оркестровой ямы в театрах, концертных залах, филармониях и цирках любой вместимости, а также в клубных учреждениях и спортивных залах с количеством зрителей 800 и более рекомендуется применять тиристорные регуляторы освещения.
Suggestion to the documentListen to audioGet a link from a document element
Для клубных учреждений с залами меньшей вместимости и других зданий допускается применение электромеханических регуляторов освещения (со специальными автотрансформаторами).
Suggestion to the documentListen to audioGet a link from a document element
7.2.30. В зрительных залах театров, концертных залов, филармоний, цирков, клубных учреждений, а также в кинотеатрах с количеством мест в зрительных залах 400 и более должно быть предусмотрено плавное регулирование яркости источников света.
Suggestion to the documentListen to audioGet a link from a document element
7.2.31. Вертикальная освещенность на игровой части сцены (эстрады, манежа) на высоте 1,75 м от планшета, создаваемая источниками белого цвета верхнего и выносного освещения при номинальном напряжении и совместной работе, должна быть не менее 300 лк со стороны, обращенной к зрителям. Расчет указанной освещенности должен выполняться с учетом коэффициента запаса 1,5.
Suggestion to the documentListen to audioGet a link from a document element
7.2.32. В помещениях для зрителей должно быть предусмотрено дежурное освещение, обеспечивающее 15 — 20% нормируемой в этих помещениях освещенности.
Suggestion to the documentListen to audioGet a link from a document element
7.2.33. В зрительных залах со стационарными киноустановками в случае аварийного прекращения кинопроекции должно предусматриваться автоматическое включение части светильников, обеспечивающей 15 — 20% нормируемой освещенности.
Suggestion to the documentListen to audioGet a link from a document element
7.2.34. Управление рабочим и дежурным освещением должно быть предусмотрено:
Suggestion to the documentListen to audioGet a link from a document element
для зрительного зала — из аппаратной управления постановочным освещением (регуляторной), из кинопроекционной, с поста главного билетера или от входа в зрительный зал;
Suggestion to the documentListen to audioGet a link from a document element
для сцены, эстрады — из аппаратной управления постановочным освещением (регуляторной), с пульта на сцене (эстраде);
Suggestion to the documentListen to audioGet a link from a document element
для вестибюлей, фойе, кулуаров, гардеробов, буфетов, санузлов, курительных и других помещений для зрителей — централизованное управление рабочим освещением с поста главного билетера или от входа в зрительный зал, а дежурным освещением, кроме того, из помещения пожарного поста (при его наличии).
Suggestion to the documentListen to audioGet a link from a document element
7.2.35. Аварийное освещение должно выполняться в помещениях касс, администратора, гардероба, постов охраны, пожарного поста, аппаратной управления постановочным освещением, звукоаппаратной, кинопроекционной, ТП или ГРЩ, телефонной станции и в помещениях для животных (в цирках).
Suggestion to the documentListen to audioGet a link from a document element
Эвакуационное освещение должно быть предусмотрено во всех помещениях, где возможно пребывание не менее 50 чел., а также на всех лестницах, проходах и других путях эвакуации.
Suggestion to the documentListen to audioGet a link from a document element
7.2.36. Световые указатели должны быть размещены над дверями по путям эвакуации из зрительного зала, со сцены (эстрады, манежа) и из других помещений в направлении выхода из здания и иметь окраску стекол, отличную от окраски стекол других светильников, установленных в этих помещениях.
Suggestion to the documentListen to audioGet a link from a document element
Световые указатели должны присоединяться к источнику питания эвакуационного освещения или автоматически на него переключаться при исчезновении напряжения на питающих их основных источниках. Световые указатели должны быть включены в течение всего времени пребывания зрителей в здании.
Suggestion to the documentListen to audioGet a link from a document element
7.2.37. Управление аварийным и эвакуационным освещением должно предусматриваться централизованным из помещения зарядной, а при ее отсутствии — из помещения ГРЩ или ВРУ. Допускается предусматривать управление аварийным и эвакуационным освещением из кинопроекционной или из помещения пожарного поста.
Suggestion to the documentListen to audioGet a link from a document element
7.2.38. Для аварийного и эвакуационного освещения, включаемого или переключаемого на питание от аккумуляторной установки, должны применяться лампы накаливания.
Suggestion to the documentListen to audioGet a link from a document element
7.2.39. Освещение пюпитров оркестрантов в оркестровой яме должно производиться светильниками, присоединенными к розеткам.
Suggestion to the documentListen to audioGet a link from a document element
7.2.40. В зрелищных предприятиях должна быть предусмотрена возможность присоединения иллюминационных и рекламных установок.
Suggestion to the documentListen to audioGet a link from a document element
Силовое электрооборудование
Suggestion to the documentListen to audioGet a link from a document element
7.2.41. Питание электродвигателей пожарных насосов, систем обеспечения незадымленности и автоматической пожарной сигнализации следует предусматривать самостоятельными линиями от секций шин ТП, ГРЩ или ВРУ.
Suggestion to the documentListen to audioGet a link from a document element
При отсутствии двух независимых источников допускается питание указанных насосов и систем обеспечения незадымленности, относящихся к I категории, от одного источника с подключением к разным трансформаторам и с устройством АВР.
Suggestion to the documentListen to audioGet a link from a document element
7.2.42. Включение электродвигателей пожарных насосов и систем обеспечения незадымленности должно сопровождаться автоматическим отключением электроприемников систем вентиляции и кондиционирования воздуха. В обоснованных случаях допускается автоматическое отключение и другого силового электрооборудования, за исключением электродвигателей противопожарного занавеса, циркуляционных насосов и лифтов.
Suggestion to the documentListen to audioGet a link from a document element
7.2.43. Пуск электродвигателей пожарных насосов может предусматриваться автоматически и вручную.
Suggestion to the documentListen to audioGet a link from a document element
Дистанционный пуск должен осуществляться из помещения пожарного поста, а при отсутствии автоматического пожаротушения — также от кнопок, расположенных у пожарных кранов.
Suggestion to the documentListen to audioGet a link from a document element
Отключение электродвигателей пожарных насосов и системы обеспечения незадымленности должно предусматриваться только из помещения пожарного поста и из насосной, а при отсутствии пожарного поста — только из насосной. Пуск электродвигателей пожарных насосов должен контролироваться в помещении пожарного поста световым и звуковым сигналами.
Suggestion to the documentListen to audioGet a link from a document element
7.2.44. Электроприводы механизмов сцены должны автоматически отключаться по достижении механизмами крайних положений.
Suggestion to the documentListen to audioGet a link from a document element
Электроприводы механизмов сценических подъемов, противопожарного занавеса, подъемно-спусковых площадок и грузовых подъемников (кроме тельферных) должны иметь аварийное автоматическое отключение перепуска и переподъема непосредственно в силовой цепи, после срабатывания которого должен быть исключен пуск электроприводов аппаратами ручного или автоматического управления.
Suggestion to the documentListen to audioGet a link from a document element
7.2.45. При количестве сценических подъемов более десяти следует предусматривать на пульте механизмов сцены, а при его отсутствии — на пульте помощника режиссера аппарат управления, обеспечивающий одновременное отключение всех сценических подъемов.
Suggestion to the documentListen to audioGet a link from a document element
7.2.46. Для обеспечения безопасности работы механизмов вращающейся части сцены (эстрады), подъемно-спусковых площадок сцены (эстрады) и оркестра рекомендуется установка одного отключающего аппарата для всех механизмов в месте, с которого хорошо просматривается их работа.
Suggestion to the documentListen to audioGet a link from a document element
7.2.47. Двери в ограждениях вращающейся части сцены (эстрады), подъемно-спусковых площадок сцены и оркестра, софитов технологических подъемников должны быть снабжены блокировочными устройствами, отключающими электродвигатели при открывании дверей и исключающими пуск механизмов после закрывания дверей без дополнительных действий (поворот ключа, нажатие кнопки и т. п.).
Suggestion to the documentListen to audioGet a link from a document element
7.2.48. Механизмы, имеющие кроме электрического привода механический ручной привод, должны быть снабжены блокировкой, отключающей электропривод при переходе на ручное управление.
Suggestion to the documentListen to audioGet a link from a document element
7.2.49. Контакты приборов и аппаратов, предназначенные для обеспечения безопасности, должны работать на размыкание соответствующей цепи при исчезновении питания обмотки данного прибора или аппарата.
Suggestion to the documentListen to audioGet a link from a document element
7.2.50. Противопожарный занавес должен быть снабжен блокировками, автоматически отключающими электродвигатель при ослаблении тяговых тросов и гравитационном спуске занавеса. Движение противопожарного занавеса должно сопровождаться световой и звуковой сигнализацией на планшете сцены и в помещении пожарного поста.
Suggestion to the documentListen to audioGet a link from a document element
7.2.51. Управление дымовыми люками должно предусматривать возможность как одновременного открытия всех люков, так и раздельного открытия или закрытия каждого люка. Допускается предусматривать закрытие дымовых люков вручную.
Suggestion to the documentListen to audioGet a link from a document element
Электропроводки и кабельные линии
Suggestion to the documentListen to audioGet a link from a document element
7.2.52. Осветительные сети должны быть защищены от перегрузки. В дополнение к требованиям главы 3.1 ПУЭ. Раздел III*, должны быть защищены от перегрузки силовые сети в пределах сцены (эстрады, манежа).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел III не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.2.53. Электропроводки и кабельные линии на сцене (эстраде, манеже), в студиях телевизионных центров и радиодомов, в зрительных залах с числом мест 800 и более, в технических аппаратных, аккумуляторных, чердачных помещениях, пространстве над потолком и над подвесными потолками зрительного зала, а также цепи управления пожарной и охранной сигнализацией должны выполняться проводами и кабелями с медными жилами.
Suggestion to the documentListen to audioGet a link from a document element
Электропроводки в остальных помещениях должны выполняться проводами и кабелями с алюминиевыми жилами. В зрительных залах, фойе, буфетах и других помещениях для зрителей электропроводка должна быть выполнена скрытой сменяемой.
Suggestion to the documentListen to audioGet a link from a document element
7.2.54. Электропроводки в пределах сцены (эстрады, манежа), в кинопроекционной, перемоточной, зрительных залах с количеством мест 800 и более театров, киноконцертных залов, цирков, клубных учреждений, домов детского творчества, спортивных сооружений должны выполняться в стальных трубах.
Suggestion to the documentListen to audioGet a link from a document element
7.2.55. Для линий постановочного освещения в отступление от требований гл. 2.1 допускается прокладка в одной стальной трубе до 24 проводов.
Suggestion to the documentListen to audioGet a link from a document element
7.2.56. Линии, которые питают осветительные приборы постановочного освещения, размещаемые на передвижных конструкциях, следует выполнять гибким медным кабелем или гибкими изолированными медными проводами в шлангах. Допускается применение шлангов из брезента при сечении проводов не более 25 мм2.
Suggestion to the documentListen to audioGet a link from a document element
7.2.57. Переносные и передвижные электроприемники и электроприемники на виброизолирующих основаниях следует присоединять к питающей сети гибкими проводами и кабелями с медными жилами.
Suggestion to the documentListen to audioGet a link from a document element
7.2.58. Переходы от неподвижной электропроводки к подвижной следует выполнять через электрические соединители (или коробки зажимов), устанавливаемые в доступных для обслуживания местах.
Suggestion to the documentListen to audioGet a link from a document element
Заземление
Suggestion to the documentListen to audioGet a link from a document element
7.2.59. Заземление электроустановок следует выполнять в соответствии с требованиями гл. 1.7.
Suggestion to the documentListen to audioGet a link from a document element
7.2.60. Подвижные металлические конструкции сцены, предназначенные для установки осветительных и силовых электроприемников (софитные фермы, портальные кулисы и т. п.), должны быть заземлены посредством отдельного гибкого медного провода или жилы кабеля, которые не должны одновременно служить проводниками рабочего тока.
Suggestion to the documentListen to audioGet a link from a document element
Заземление вращающейся части сцены и аппаратуры, размещаемой на ней, допускается осуществлять через кольцевой контакт.
Suggestion to the documentListen to audioGet a link from a document element
Сечение жил медных проводов и кабелей, используемых для заземления подвижных металлических конструкций, должно быть не менее 1,5 мм.
Suggestion to the documentListen to audioGet a link from a document element
7.2.61. Металлические корпуса и конструкции электроакустических и кинотехнологических устройств, систем связи и сигнализации должны присоединяться к общему контуру защитного заземления здания.
Suggestion to the documentListen to audioGet a link from a document element
7.2.62. Электрические соединители, заземляющие защитные проводники РЕ — для переносных осветительных приборов должны отвечать требованиям главы 1.7 ПУЭ. Раздел I*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Глава 7.3. Электроустановки во взрывоопасных зонах
Suggestion to the documentListen to audioGet a link from a document element
Область применения
Suggestion to the documentListen to audioGet a link from a document element
7.3.1. Настоящая глава Правил распространяется на электроустановки, размещаемые во взрывоопасных зонах внутри и вне помещений. Эти электроустановки должны удовлетворять также требованиям других разделов Правил в той мере, в какой они не дополнены настоящей главой.
Suggestion to the documentListen to audioGet a link from a document element
Выбор и установка электрооборудования (машин, аппаратов, устройств), электропроводок и кабельных линий для взрывоопасных зон производятся в соответствии с настоящей главой Правил на основе классификации взрывоопасных зон и взрывоопасных смесей.
Suggestion to the documentListen to audioGet a link from a document element
Требования к аккумуляторным установкам приведены в главе 4.4 ПУЭ. Раздел IV*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Указания настоящей главы не распространяются на подземные установки в шахтах и на предприятия, взрывоопасность установок которых является следствием применения, производства или хранения взрывчатых веществ, а также на электрооборудование, расположенное внутри технологических аппаратов.
Suggestion to the documentListen to audioGet a link from a document element
Определения
Suggestion to the documentListen to audioGet a link from a document element
7.3.2. Взрыв — быстрое преобразование веществ (взрывное горение), сопровождающееся выделением энергии и образованием сжатых газов, способных производить работу.
Suggestion to the documentListen to audioGet a link from a document element
7.3.3. Вспышка — быстрое сгорание горючей смеси, не сопровождающееся образованием сжатых газов.
Suggestion to the documentListen to audioGet a link from a document element
7.3.4. Тление — горение без свечения, обычно опознаваемое по появлению дыма.
Suggestion to the documentListen to audioGet a link from a document element
7.3.5. Электрическое искрение — искровые, дуговые и тлеющие электрические разряды.
Suggestion to the documentListen to audioGet a link from a document element
7.3.6. Искробезопасная электрическая цепь — электрическая цепь, выполненная так, что электрический разряд или ее нагрев не может воспламенить взрывоопасную среду при предписанных условиях испытания.
Suggestion to the documentListen to audioGet a link from a document element
7.3.7. Температура вспышки — самая низкая (в условиях специальных испытаний) температура горючего вещества, при которой над его поверхностью образуются пары и газы, способные вспыхивать от источника зажигания, но скорость их образования еще недостаточна для последующего горения.
Suggestion to the documentListen to audioGet a link from a document element
7.3.8. Температура воспламенения — температура горючего вещества, при которой оно выделяет горючие пары или газы с такой скоростью, что после воспламенения их от источника зажигания возникает устойчивое горение.
Suggestion to the documentListen to audioGet a link from a document element
7.3.9. Температура самовоспламенения — самая низкая температура горючего вещества, при которой происходит резкое увеличение скорости экзотермических реакций, заканчивающееся возникновением пламенного горения.
Suggestion to the documentListen to audioGet a link from a document element
7.3.10. Температура тления — самая низкая температура вещества (материалов, смеси), при которой происходит резкое увеличение скорости экзотермических реакций, заканчивающееся возникновением тления.
Suggestion to the documentListen to audioGet a link from a document element
7.3.11. Легковоспламеняющаяся жидкость (далее — ЛВЖ) — жидкость, способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки не выше 61° С.
Suggestion to the documentListen to audioGet a link from a document element
К взрывоопасным относятся ЛВЖ, у которых температура вспышки не превышает 61° С, а давление паров при температуре 20° С составляет менее 100 кПа (около 1 ат).
Suggestion to the documentListen to audioGet a link from a document element
7.3.12. Горючая жидкость — жидкость, способная самостоятельно гореть после удаления источника зажигания и имеющая температуру вспышки выше 61° С.
Suggestion to the documentListen to audioGet a link from a document element
Горючие жидкости с температурой вспышки выше 61° С относятся к пожароопасным, но, нагретые в условиях производства до температуры вспышки и выше, относятся к взрывоопасным.
Suggestion to the documentListen to audioGet a link from a document element
7.3.13. Легкий газ — газ, который при температуре окружающей среды 20° С и давлении 100 кПа имеет плотность 0,8 или менее по отношению к плотности воздуха.
Suggestion to the documentListen to audioGet a link from a document element
7.3.14. Тяжелый газ — газ, который при тех же условиях, что и в 7.3.13, имеет плотность более 0,8 по отношению к плотности воздуха.
Suggestion to the documentListen to audioGet a link from a document element
7.3.15. Сжиженный газ — газ который при температуре окружающей среды ниже 20° С, или давлении выше 100 кПа, или при совместном действии обоих этих условий обращается в жидкость.
Suggestion to the documentListen to audioGet a link from a document element
7.3.16. Горючие газы относятся к взрывоопасным при любых температурах окружающей среды.
Suggestion to the documentListen to audioGet a link from a document element
7.3.17. Горючие пыль и волокна относятся к взрывоопасным, если их нижний концентрационный предел воспламенения не превышает 65 г/м3.
Suggestion to the documentListen to audioGet a link from a document element
7.3.18. Взрывоопасная смесь — смесь с воздухом горючих газов, паров ЛВЖ, горючих пыли или волокон с нижним концентрационным пределом воспламенения не более 65 г/м при переходе их во взвешенное состояние, которая при определенной концентрации способна взорваться при возникновении источника инициирования взрыва.
Suggestion to the documentListen to audioGet a link from a document element
К взрывоопасным относится также смесь горючих газов и паров ЛВЖ с кислородом или другим окислителем (например, хлором).
Suggestion to the documentListen to audioGet a link from a document element
Концентрация в воздухе горючих газов и паров ЛВЖ принята в процентах к объему воздуха, концентрация пыли и волокон — в граммах на кубический метр к объему воздуха.
Suggestion to the documentListen to audioGet a link from a document element
7.3.19. Верхний и нижний концентрационные пределы воспламенения — соответственно максимальная и минимальная концентрации горючих газов, паров ЛВЖ, пыли или волокон в воздухе, выше и ниже которых взрыва не произойдет даже при возникновении источника инициирования взрыва.
Suggestion to the documentListen to audioGet a link from a document element
7.3.20. Помещение — пространство, огражденное со всех сторон стенами (в том числе с окнами и дверями), с покрытием (перекрытием) и полом. Пространство под навесом и пространство, ограниченное сетчатыми или решетчатыми ограждающими конструкциями, не являются помещениями.
Suggestion to the documentListen to audioGet a link from a document element
7.3.21. Наружная установка — установка, расположенная вне помещения (снаружи) открыто или под навесом либо за сетчатыми или решетчатыми ограждающими конструкциями.
Suggestion to the documentListen to audioGet a link from a document element
7.3.22. Взрывоопасная зона — помещение или ограниченное пространство в помещении или наружной установке, в котором имеются или могут образоваться взрывоопасные смеси.
Suggestion to the documentListen to audioGet a link from a document element
7.3.23. Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению или затруднению возможности воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования.
Suggestion to the documentListen to audioGet a link from a document element
7.3.24. Электрооборудование общего назначения — электрооборудование, выполненное без учета требований, специфических для определенного назначения, определенных условий эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
7.3.25. Безопасный экспериментальный максимальный зазор (далее — БЭМЗ) — максимальный зазор между фланцами оболочки, через который не проходит передача взрыва из оболочки в окружающую среду при любой концентрации смеси в воздухе.
Suggestion to the documentListen to audioGet a link from a document element
Классификация взрывоопасных смесей по государственным стандартам
Suggestion to the documentListen to audioGet a link from a document element
7.3.26. Взрывоопасные смеси газов и паров с воздухом в зависимости от размера БЭМЗ подразделяются на категории согласно Таблице 7.3.1.
Suggestion to the documentListen to audioGet a link from a document element
7.3.27. Взрывоопасные смеси газов и паров с воздухом в зависимости от температуры самовоспламенения подразделяются на шесть групп согласно Таблице 7.3.2.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.1.
Suggestion to the documentListen to audioGet a link from a document element
Категории взрывоопасных смесей газов и паров с воздухом
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Категория смеси‎

Наименование смеси‎

БЭМЗ, мм‎

I‎

Рудничный метан‎ Более 1,0‎
II‎ Промышленные газы и пары‎ —‎
IIA‎ То же‎ Более 0,9‎
ПВ‎ » »‎ Более 0,5 до 0,9‎
ПС‎ » »‎ До 0,5‎
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Указанные в таблице значения БЭМЗ не могут служить для контроля ширины зазора оболочки в эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.2.
Suggestion to the documentListen to audioGet a link from a document element
Группы взрывоопасных смесей газов и паров с воздухом по температуре самовоспламенения
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Группа‎

Температура самовоспламенения смеси, °С‎

Группа‎

Температура самовоспламенения смеси,°С‎

Т1‎

Выше 450‎

Т4‎

Выше 135 до 200‎

Т2‎

»300 до 450‎

Т5‎

»100 до 135‎

ТЗ‎

»200 до 300‎

Т6‎

»85 до 100‎

Suggestion to the documentListen to audioGet a link from a document element
7.3.28. Распределение взрывоопасных смесей газов и паров с воздухом по категориям и группам приведено в Таблице 7.3.3.
Suggestion to the documentListen to audioGet a link from a document element
7.3.29. Нижний концентрационный предел воспламенения некоторых взрывоопасных пылей, а также их температуры тления, воспламенения и самовоспламенения приведены в Таблице 7.3.4.
Suggestion to the documentListen to audioGet a link from a document element
7.3.30. Категории и группы взрывоопасных смесей газов и паров с воздухом, а также температуры тления, воспламенения и самовоспламенения пыли, не включенных в Таблицы 7.3.3 и 7.3.4, определяются испытательными организациями в соответствии с их перечнем но государственному стандарту «Порядок испытаний, выдачи заключений и свидетельств».
Suggestion to the documentListen to audioGet a link from a document element
Классификация и маркировка взрывозащищенного электрооборудования по государственным стандартам
Suggestion to the documentListen to audioGet a link from a document element

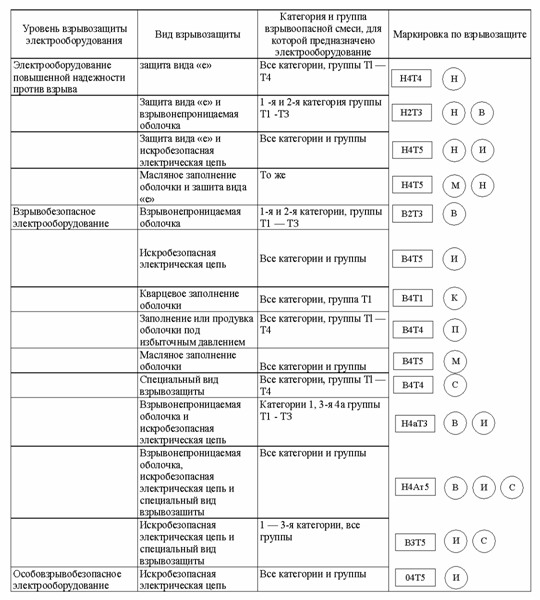

7.3.31. Взрывозащищенное электрооборудование подразделяется по уровням и видам взрывозащиты, группам и температурным классам.
Suggestion to the documentListen to audioGet a link from a document element
7.3.32. Установлены следующие уровни взрывозащиты электрооборудования: «электрооборудование повышенной надежности против взрыва», «взрывобезопасное электрооборудование» и «особовзрывобезопасное электрооборудование».
Suggestion to the documentListen to audioGet a link from a document element
Уровень «электрооборудование повышенной надежности против взрыва» — взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается только в признанном нормальном режиме работы. Знак уровня — 2.
Suggestion to the documentListen to audioGet a link from a document element
Уровень «взрывобезопасное электрооборудование» — взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты. Знак уровня — 1.
Suggestion to the documentListen to audioGet a link from a document element
Уровень «особовзрывобезопасное электрооборудование» — взрывозащищенное электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты. Знак уровня — 0.
Suggestion to the documentListen to audioGet a link from a document element

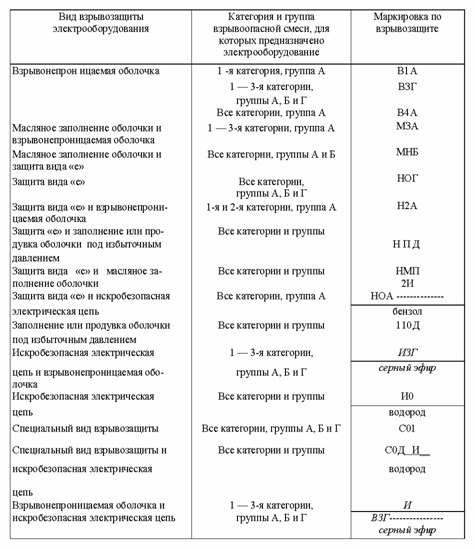

7.3.33. Взрывозащищенное электрооборудование может иметь следующие виды взрывозащиты:
Suggestion to the documentListen to audioGet a link from a document element
Взрывонепроницаемая оболочка.............................d
Suggestion to the documentListen to audioGet a link from a document element
Заполнение или продувка оболочки под избыточным
Suggestion to the documentListen to audioGet a link from a document element
давлением защитным газом......................................р
Suggestion to the documentListen to audioGet a link from a document element
Искробезопасная электрическая цепь......................i
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.3.
Suggestion to the documentListen to audioGet a link from a document element
Распределение взрывоопасных смесей по категориям и группам
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Категория смеси‎

Группа смеси‎

Вещества, образующие с воздухом взрывоопасную смесь‎

I‎

Т1‎

Метан (рудничный)*

ПА‎

Т1‎

Аммиак, аллил хлоридный, ацетон, ацетонитрил, бензол, бензотрифторид, винил хлористый, винилиден хлористый. 1,2-дихлорпропан, дихлорэтан, диэтиламин, диизопропиловый эфир, доменный газ, изобутилен, изобутан, изопропилбензол, кислота уксусная, ксилол, метан (промышленный)**, метил-ацетат, а-метилстирол, метил хлористый, метилизоцианат, метилхлорформиат, метилциклопропилкетон, метилэтилкетон, окись углерода, пропан, пиридин, растворители Р-4, Р-5 и РС-1, разбавитель РЭ-1, сольвент нефтяной, стирол, спирт ди-ацетоновый, толуол, трифторхлорпропан, трифторпропен, трифторэтан, трифторхлорэтилен, триэтиламин, хлорбензол, циклопентадиен, этан, этил хлористый.‎

Т2‎

Алкилбензол, амилацетат, ангидрид уксусный, ацетилацетон, ацетил хлористый, ацетопропилхлорид, бензин Б95/130, бутан, бутилацетат, бутилпропионат, винилацетат, винилиден фтористый, диатол, диизопропиламин, диметиламин, диметилформамид, изопентан, изопрен, изопропиламин, изооктан, кислота пропионовая, метиламин, метилизобутилкетон, метилметакрилат, метилмеркаптан, метилтрихлорсилан, 2-метилтиофен, метилфуран, моноизобутиламин, метилхлорметилдихлорсилан, окись мезитила, пентадиен-1,3, пропиламин, пропилен. Растворители: № 646, 647, 648, 649, РС-2, БЭФ и АЭ. Разбавители: РДВ, РКБ-1, РКБ-2. Спирты: бутиловый нормальный, бутиловый третичный, изоамиловый, изобутиловый, изопропиловый, метиловый, этиловый. Трифторпропилметилдихлорсилан, трифторэтилен, трихлорэтилен, изобутил хлористый, этиламин, этилацетат, этил-бутират, этилендиамин, эталенхлоргидрин, этилизобутират, этилбензол, циклогексанол, циклогексанон.‎

ПА‎

ТЗ‎

Бензин: А-66, А-72, А-76, «галоша», Б-70, экстракционный по ТУ 38.101.303-72, экстракционный по МРТУ 12Н-20-63. Бутилметакрилат, тексан, гептан, диизобутиламин, дипропиламин, альдегид изовалериановый, изооктилен, камфен, керосин, морфолин, нефть, эфир петролейный, полиэфир ТГМ-3, пентан, растворитель № 651, скипидар, спирт амиловый, триметиламин, топливо Т-1 и ТС-1, уайт-спирит, циклогексан, циклогексиламин, этилдихлортиофосфат, этилмеркаптан.‎

ПА‎

Т4‎

Ацетальдегид, альдегид изомасляный, альдегид масляный, альдегид пропионовый, декан, тетраметилдиаминометан, 1,1,3-триэтоксибутан‎

Т5‎

—‎

Т6‎

—‎

Группа смеси‎

Группа смеси‎

Вещества, образующие с воздухом взрывоопасную смесь‎

ПВ‎

Т1‎

Коксовый газ, синильная кислота‎

Т2‎

Дивинил, 4,4-диметилдиоксан, диметилдихлорсилан, диоксан, диэтилдихлорсилан, камфорное масло, кислота акриловая, метилакрилат, метилвинилдихлорслан, нитрил акриловой кислоты, нитроциклогексан, окись пропилена, окись-2-метилбутена2, окись этилена, растворители АМР-3 и АКР, триметилхлорсилан, формальдегид, фуран, фурфурол, эпихлоргидрин, этилтрихлорсилан, этилен.‎

IIB‎

Т3‎

Акролеин, винилтрихлорсилан, сероводород, тетрагидрофуран, тетраэтоксисилан, триэтоксисилан, топливо дизельное, формальгликоль, этилдихлорсилан, этилцеллозольв.‎

Т4‎

Дибутиловый эфир, диэтиловый эфир, диэтиловый эфир этиленгликоля.‎

Т5‎

—‎

Т6‎

—‎

IIC‎

Т1‎

Водород, водяной газ, светильный газ, водород 75% + азот 25%‎

Т2‎

Ацетилен, метилдихлорсилан‎

Т3‎

Трихлорсилан‎

Т4‎

—‎

Т5‎

Сероуглерод‎

Т6‎

—‎
Suggestion to the documentListen to audioGet a link from a document element
* Пол рудничным метаном следует понимать рудничный газ, в котором кроме метана содержание газообразных углеводородов — гомологов метана С2 — C5 — не более 0,1 объемной доли, а водорода в пробах газов из шпуров сразу после бурения — не более 0,002 объемной доли общего объема горючих газов.
Suggestion to the documentListen to audioGet a link from a document element
** В промышленном метане содержание водорода может составлять до 0,15 объемной доли.
Suggestion to the documentListen to audioGet a link from a document element
Кварцевое заполнение оболочки с токоведущими частями....................q
Suggestion to the documentListen to audioGet a link from a document element
Масляное заполнение оболочки с токоведущими частями......................о
Suggestion to the documentListen to audioGet a link from a document element
Специальный вид взрывозащиты....................................................................s
Suggestion to the documentListen to audioGet a link from a document element
Защита вида «е»...................................................................................................е
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.4.
Suggestion to the documentListen to audioGet a link from a document element
Нижний концентрационный предел воспламенения, температуры тления, воспламенения и самовоспламенения взрывоопасных пылей
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

‎‏Вещество

Взвешенная пыль‎‎‎

Осевшая пыль‎‎

Нижний концентрационный предел воспламенения, г/м3

Температура воспламенения, °С‎

Температура тления, °С‎

Температура воспламенения, °С‎

Температура самовоспламенения, °С‎

Адипиновая кислота‎

35‎ 550‎ —‎ 320‎ 410‎

Альтакс‎

37,8‎ 645‎ Не тлеет, плавится при 186° С‎ —‎ —‎
Алюминий‎ 40‎ 550‎ 320‎ —‎ 470‎
Аминопеларгоновая кислота‎ 10‎ 810‎ Не тлеет, плавится при 190° С‎ —‎ —‎
Аминопласт‎ 52‎ 725‎ 264‎ —‎ 559‎
Аминоэнантовая кислота‎ 12‎ 740‎ Не тлеет, плавится при 195° С‎ 390‎ 450*‎
4-Амилбензофенон-2-карбоновая кислота‎ 23,4‎ 562‎ Не тлеет, плавится при 130° С‎ 261‎ 422‎
Аммониевая соль 2,4-диоксибензолсульфокислоты‎ 63,6‎ Не тлеет, плавится‎ 286‎ 470‎
Антрацен‎ 5‎ 505‎ Не тлеет, плавится при 217° С‎ —‎ —‎
Атразин технический, ТУ БУ-127-69‎ 30,4‎ 779‎ Не тлеет, плавится при 170° С‎ 220‎ 490‎
Атразин товарный‎ 39‎ 745‎ То же‎ 228‎ 487‎
Белок подсолнечный пищевой‎ 26,3‎ —‎ 193‎ 212‎ 458‎
Белок соевый пищевой‎ 39,3‎ —‎ Не тлеет, обугливается‎ 324‎ 460‎
Бис (трифторацетат) дибутилолова‎ 21,2‎ 554‎ Не тлеет, плавится при 50° С‎ 158‎ 577‎
Витамин B15 28,2‎ 509‎ —‎ —‎ —‎
Витамин РР из плодов шиповника‎ 38‎ 610‎ —‎ —‎ —‎
Гидрохинон‎ 7,6‎ 800‎ —‎ —‎ —‎
Мука гороховая‎ 25‎ 560‎ —‎ —‎ —‎
Декстрин‎ 37,8‎ 400‎ —‎ —‎ —‎
Диоксид дициклопентадиена, ТУ 6-05-241-49-73‎ 19‎ —‎ Не тлеет 129‎ 394‎
2,5-Диметилгексин-3-диол-2,5‎ 9,7‎ —‎ Не тлеет, плавится при 90° С‎ 121‎ 386‎
Мука древесная‎ 11,2‎ 430‎ —‎ —‎ 255‎
Казеин‎ 45‎ 520‎ —‎ —‎ —‎
Какао‎ 45‎ 420‎ 245‎ —‎ —‎
Камфора‎ 10,1‎ 850‎ —‎ —‎ —‎
Канифоль‎ 12,6‎ 325‎ Не тлеет, плавится при 80° С‎ —‎ —‎
Кероген‎ 25‎ 597‎ —‎ —‎ —‎
Крахмал картофельный‎ 40,3‎ 430‎ Не тлеет, обугливается‎ —‎ —‎
Крахмал кукурузный‎ 32,5‎ 410‎ Не тлеет, обугливается‎ —‎ —‎
Лигнин лиственных пород‎ 30,2‎ 775‎ —‎ 300‎
Лигнин хлопковый‎ 63‎ 775‎ —‎ —‎ —‎
Лигнин хвойных пород‎ 35‎ 775‎ —‎ —‎ 300‎
Малеат дибутилолова‎ 23‎ 649‎ —‎ 220‎ 458‎
Малеиновый ангидрид‎ 50‎ 500‎ Не тлеет, плавится при 53° С‎ —‎ —‎
Метилтетрагидрофталевый ангидрид‎ 16,3‎ 488‎ Не тлеет, плавится при 64° С‎ 155‎ 482‎
Микровит А кормовой ТУ 64-5-116-74‎ 16,1‎ —‎ Не тлеет, обугливается‎ 275‎ 463‎
Пыли мучные (пшеницы, ржи и других зерновых культур)‎ 20-63‎ 410‎ —‎ —‎ 205‎
Нафталин‎ 2,5‎ 575‎ Не тлеет, плавится при 80° С‎ —‎ —‎
Оксид дибутилолова‎ 22,4‎ 752‎ 154‎ 154‎ 523‎
Оксид диоктилолова‎ 22,1‎ 454‎ Не тлеет, плавится при 155° С‎ 155‎ 448‎
Полиакрилонитрил‎ 21,2‎ 505‎ Не тлеет, обугливается‎ 217‎ —‎
Спирт поливиниловый‎ 42,8‎ 450‎ Не тлеет, плавится при 180 — 220° С‎ 205‎ 344‎
Полиизобутилалюмоксан‎ 34,5‎ —‎ Не тлеет‎ 76‎ 514‎
Полипропилен‎ 12,6‎ 890‎ —‎ —‎ —‎
Ангидрид полисебациновый (отвердитель VII-607, МРТУ 6-09-6102-09‎ 19,7‎ 538‎ Не тлеет, плавится при 80° С‎ 266‎ 381‎
Полистирол‎ 25‎ 475‎ Не тлеет, плавится при 220° С‎ —‎ —‎
Краска порошковая П-ЭП-177,‎ 16,9‎ 560‎ Не тлеет‎ 308‎ 475‎
Краска порошковая П-ЭП-177, п. 518 ВТУ 3609-70, с исполнителем № 1, серый цвет 16,9‎ 560‎ Не тлеет‎ 308‎ 475‎
Краска порошковая П-ЭП-967, п. 884, ВТУ 3606-70, краснокоричневый цвет‎ 37,1‎ 848‎ То же‎ 308‎ 538‎
Краска порошковая ЭП-49-Д/2, ВТУ 605-1420-71, коричневый цвет‎ 33,6‎ 782‎ »»‎ 318‎ 508‎
Краска порошковая ПВЛ-212, МПТУ 6-10-859-69, цвет слоновой кости‎ 25,5‎ 580‎ »»‎ 241‎ 325‎
Краска порошковая П-ЭП-ПЗОУ, ВТУ НЧ № 6-37-72‎ 33,6‎ 782‎ »»‎ 318‎ 508‎
Пропазин технический‎ 27,8‎ 775‎ Не тлеет, плавится при 200° С‎ 226‎ 435‎
Пропазин товарный, ТУ 6-01-171- 67‎ 37,2‎ 763‎ Не тлеет, плавится при 200° С‎ 215‎ 508‎
Мука пробковая‎ 15‎ 460‎ 325‎ —‎ —‎
Пыль ленинск-кузнецкого каменного угля марки Д, шахта имени Ярославского‎ 31‎ 720‎ 149‎ 159‎ 480‎
Пыль промышленная резиновая‎ 10,1‎ 1000‎ —‎ —‎ 200‎
Пыль промышленная целлолигнина 27,7‎ 770‎ —‎ —‎ 350‎
Пыль сланцевая‎ 58‎ 830‎ —‎ —‎ 225‎
Сакап (полимер акриловой кислоты, ТУ 6-02-2-406-75)‎ 47,7‎ —‎ Не тлеет‎ 292‎ 448‎
Сахар свекловичный‎ 8,9‎ 360‎ Не тлеет, плавится при 160° С‎ —‎ 350‎
Сера‎ 2,3‎ 235‎ Не тлеет, плавится при 119° С‎ —‎ —‎
Сахар свекловичный Сера Симазин технический, ТУ БУ-104-68‎ 38,2‎ 790‎ Не тлеет, плавится при 220° С‎ 224‎ 472‎
Симазин товарный, МРТУ 6-01-419-69‎ 42,9‎ 740‎ Не тлеет, плавится при 225° С‎ 265‎ 476‎
Смола 113-61 (тиоэстанат диокти- лолова)‎ 12‎ —‎ 261‎ 389‎
Соль АГ‎ 12,6‎ 636‎ —‎ —‎ —‎
Сополимер акрилонитрила с метилметакрилатом‎ 18,8‎ 532‎ Не тлеет, обугливается‎ 214‎ —‎
Стабилизатор 212-05‎ 11,1‎ —‎ Не тлеет, плавится при 57° С 207‎ 362‎
Стекло органическое‎ 12,6‎ 579‎ Не тлеет, плавится при 125° С‎ —‎ 300‎
Титан‎ 45‎ 330‎ —‎ —‎ —‎
Тиооксиэтилен дибутилолова‎ 13‎ 214‎ Не тлеет, плавится при 90° С‎ 200‎ 228‎
Трифенилтриметилциклотрисилоксан‎ 23,4‎ 515‎ Не тлеет, плавится при 60° С‎ 238‎ 522‎
Триэтилендиамин‎ 6,9‎ —‎ Не тлеет, сублимируется‎ 106‎ 317‎
Уротропин‎ 15,1‎ 683‎ —‎ —‎ —‎
Смола фенольная‎ 25‎ 460‎ Не тлеет, плавится при 80 — 90° С‎ —‎ —‎
Фенопласт‎ 36,8‎ 491‎ 227‎ —‎ 485‎
Ферроцен, бис (циклопентадиенил)-железо‎ 9,2‎ 487‎ Не тлеет‎ 120‎ 250‎
Фталевый ангидрид‎ 12,6‎ 605‎ Не тлеет, плавится при 130° С‎ —‎ —‎
Циклопентадиенилтрикарбонил-марганец‎ 4,6‎ 275‎ —‎ 96‎ 265‎
Цикорий‎ 40‎ 253‎ —‎ —‎ 190‎
Эбонит‎ 7,6‎ 360‎ Не тлеет, спекается‎ —‎ —‎
Смола эпоксидная Э-49, ТУ 6-05-1420-71‎ 17,2‎ 477‎ Не тлеет‎ 330‎ 486‎
Композиция эпоксидная ЭП-49СП, ТУ 6-05-241-98-75‎ 32,8‎ —‎ То же‎ 325‎ 450‎
Композиция эпоксидная УП-2196‎ 22,3‎ —‎ »»‎ 223‎ 358‎
Пыль эпоксидная (отходы при об- работке эпоксидных компаундов)‎ 25,5‎ 643‎ 198‎ 200‎ 494‎
Композиция эпоксидная УП-2155, ТУ 6-05-241-26-72‎ 29,6‎ 596‎ Не тлеет‎ 311‎ 515‎
Композиция эпоксидная УП-2111, ТУ 6-05-241-11-71‎ 23,5‎ 654‎ То же‎ 310‎ 465‎
2-Этилантрахинон‎ 15,8‎ —‎ Не тлеет, плавится при 107° С 207‎ 574*
Этилсилсексвиоксан (П1Э)‎ 64,1‎ 707‎ 223‎ 223‎ 420‎
Этилцеллюлоза‎ 37,8‎ 657‎ Не тлеет, разлагается при 240° С‎ —‎ —‎
Чай‎ 32,8‎ 925‎ 220‎ —‎ —‎
Suggestion to the documentListen to audioGet a link from a document element
* Температура самовоспламенения расплавленного вещества.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.5.
Suggestion to the documentListen to audioGet a link from a document element
Группы взрывозащищенного электрооборудования по области его применении
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Электрооборудование‎

Знак группы‎

Рудничное, предназначенное для подземных выработок шахт и рудников‎

I‎

Для внутренней и наружной установки (кроме рудничного)‎

II‎

Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.6.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Знак группы электрооборудования‎

Знак подгруппы электрооборудования‎

Категория взрывоопасной смеси, для которой электрооборудование является взрывозащищенным‎
II‎ —‎ ПА, ПВ и ПС‎
ПА‎ ПА‎
ИВ‎ ПА и ПВ‎
ПС‎ ПА, ПВ и ПС‎
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Знак применяется для электрооборудования, не подразделяющегося на подгруппы.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.7.
Suggestion to the documentListen to audioGet a link from a document element
Температурные классы электрооборудования группы II
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Знак температурного класса электрооборудования‎ Предельная температура, °С‎ Группа взрывоопасной смеси, для которой электрооборудование является взрывозащищенным‎
Т1‎ 450‎ Т1‎
Т2‎ 300‎ Т1,Т2‎
ТЗ‎ 200‎ Т1-ТЗ‎
Т4‎ 135‎ Т1-Т4‎
Т5‎ 100‎ Т1-Т5‎
Тб‎ 85‎ Т1-Т6‎
Suggestion to the documentListen to audioGet a link from a document element
Виды взрывозашиты, обеспечивающие различные уровни взрывозащиты, различаются средствами и мерами обеспечения взрывобезопасности, оговоренными в стандартах на соответствующие виды взрывозащиты.
Suggestion to the documentListen to audioGet a link from a document element
7.3.34. Взрывозащищенное электрооборудование в зависимости от области применения подразделяется на две группы (Таблица 7.3.5).
Suggestion to the documentListen to audioGet a link from a document element
7.3.35. Электрооборудование группы II, имеющее виды взрывозащиты «взрывонепроницаемая оболочка» и (или) «искробезопасная электрическая цепь», подразделяется на три подгруппы, соответствующие категориям взрывоопасных смесей согласно Таблице 7.3.6.
Suggestion to the documentListen to audioGet a link from a document element
7.3.36. Электрооборудование группы II в зависимости от значения предельной температуры подразделяется на шесть температурных классов, соответствующих группам взрывоопасных смесей (Таблица 7.3.7).
Suggestion to the documentListen to audioGet a link from a document element
Предельная температура — наибольшая температура поверхностей взрывозащищенного электрооборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды.
Suggestion to the documentListen to audioGet a link from a document element
7.3.37. В маркировку по взрывозащите электрооборудования в указанной ниже последовательности входят:
Suggestion to the documentListen to audioGet a link from a document element
знак уровня взрывозащиты электрооборудования (2, 1, 0);
Suggestion to the documentListen to audioGet a link from a document element
знак Ех, указывающий на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование;
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.8.
Suggestion to the documentListen to audioGet a link from a document element
Примеры маркировки взрывозащищенного электрооборудования
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Уровень взрывозащиты‎

Вид взрывозашиты‎

Группа (подгруппа)‎ Температурный класс‎ Маркировка по взрывозащите‎
Электрооборудование повышенной надежности против взрыва‎ Защита вида «е»‎ II‎ Т6‎ 2ЕхеII‎Т6‎
Защита вида «е» и взрывонепроницаемая оболочка‎ IIВ‎ Т3‎ 2ExedIIBT3‎
Искробезопасная электрическая цепь‎ IIС‎ Т6‎ 2ExiIICT6‎
Продувка оболочки под избыточным давлением‎

II

Т6‎ 2ExpIIT6
Взрывонепроницаемая оболочка и искробезопасная электрическая цепь‎ IIВ‎ Т5‎ 2ExdiIIBT5‎
Взрывобезопасное электрооборудование‎ Взрывонепроницаемая оболочка‎ IIА‎ Т3‎ lExdIIAT3‎
Искробезопасная электрическая цепь‎ IIС‎ Т6‎ 1ЕхiСТ5‎
Заполнение оболочки под избыточным давлением‎ II‎ Т6‎ 1EхрПТб‎
Защита вида «е»‎ II‎ Т6‎ ExeIIT6‎
Кварцевое заполнение оболочки‎ II‎‎ Т6‎ 1ExqIIT6‎
Специальный‎ II‎ Т6‎ 1ExsIIT6‎
Специальный и взрывонепроницаемая оболочка‎ IIА‎ Т6‎ lExsdIIAT6‎
Специальный, искробезопасная электрическая цепь и взрывонепроницаемая оболочка‎ IIВ‎ Т6‎ lExidIIBT4‎
Особовзрывобезопасное электрооборудование‎ Искробезопасная электрическая цепь‎ IIС‎‎ Т6‎ 0ЕxiСТб‎
Искробезопасная электрическая цепь и взрывонепроницаемая оболочка‎ IIА‎‎ Т4‎ 0ExidIIAT4‎
Специальный и искробезопасная электрическая цепь‎ IIС‎‎ Т4‎ 0ExsiIICT4‎
Suggestion to the documentListen to audioGet a link from a document element
знак вида взрывозащиты (d, i, q, s, e);
Suggestion to the documentListen to audioGet a link from a document element
знак группы или подгруппы электрооборудования (II, ПА, ПВ, ПС);
Suggestion to the documentListen to audioGet a link from a document element
знак температурного класса электрооборудования (Tl, Т2, ТЗ, Т4, Т5, Т6).
Suggestion to the documentListen to audioGet a link from a document element
В маркировке по взрывозащите могут иметь место дополнительные знаки и надписи в соответствии со стандартами на электрооборудование с отдельными видами взрывозащиты. Примеры маркировки взрывозащищенного электрооборудования приведены в Таблице 7.3.8.
Suggestion to the documentListen to audioGet a link from a document element
Классификация взрывоопасных зон
Suggestion to the documentListen to audioGet a link from a document element
7.3.38. Классификация взрывоопасных зон приведена в пунктах 7.3.407.3.46 настоящих Правил. Класс взрывоопасной зоны, в соответствии с которым производится выбор электрооборудования, определяется технологами совместно с электриками проектной или эксплуатирующей организации.
Suggestion to the documentListen to audioGet a link from a document element
7.3.39. При определении взрывоопасных зон принимается, что:
Suggestion to the documentListen to audioGet a link from a document element
а) взрывоопасная зона в помещении занимает весь объем помещения, если объем взрывоопасной смеси превышает 5% свободного объема помещения;
Suggestion to the documentListen to audioGet a link from a document element
б) взрывоопасной считается зона в помещении в пределах до 5 м по горизонтали и вертикали от технологического аппарата, из которого возможно выделение горючих газов или паров ЛВЖ, если объем взрывоопасной смеси равен или менее 5% свободного объема помещения (см. также подпункт 2 пункта 7.3.42 настоящих Правил). Помещение за пределами взрывоопасной зоны следует считать невзрывоопасным, если нет других факторов, создающих в нем взрывоопасность;
Suggestion to the documentListen to audioGet a link from a document element
в) взрывоопасная зона наружных взрывоопасных установок ограничена размерами, определяемыми в пункте 7.3.44 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
Примечания: 1. Объемы взрывоопасных газо- и паровоздушной смесей, а также время образования паровоздушной смеси определяются в соответствии с нормами по определению категории производств по взрывной, взрывопожарной и пожарной опасности.
Suggestion to the documentListen to audioGet a link from a document element
2. В помещениях с производствами категорий А, Б и Е электрооборудование должно удовлетворять требованиям гл. 7.3 к электроустановкам во взрывоопасных зонах соответствующих классов.
Suggestion to the documentListen to audioGet a link from a document element
7.3.40. Зоны класса B-I — зоны, расположенные в помещениях, в которых выделяются горючие газы или пары ЛВЖ в таком количестве и с такими свойствами, что они могут образовать с воздухом взрывоопасные смеси при нормальных режимах работы, например, при загрузке или разгрузке технологических аппаратов, хранении или переливании ЛВЖ, находящихся в открытых емкостях, и т. п.
Suggestion to the documentListen to audioGet a link from a document element
7.3.41. Зоны класса В-Iа — зоны, расположенные в помещениях, в которых при нормальной эксплуатации взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела воспламенения) или паров ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей.
Suggestion to the documentListen to audioGet a link from a document element
7.3.42. Зоны класса B-I6 — зоны, расположенные в помещениях в которых при нормальной эксплуатации взрывоопасные смеси горючих газов или паров ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей и которые отличаются одной из следующих особенностей:
Suggestion to the documentListen to audioGet a link from a document element
1. Горючие газы в этих зонах обладают высоким нижним концентрационным пределом воспламенения (15% и более) и резким запахом при предельно допустимых концентрациях по государственным стандартам (например, машинные залы аммиачных компрессорных и холодильных абсорбционных установок).
Suggestion to the documentListen to audioGet a link from a document element
2. Помещения производств, связанных с обращением газообразного водорода, в которых по условиям технологического процесса исключается образование взрывоопасной смеси в объеме, превышающем 5% свободного объема помещения, имеют взрывоопасную зону только в верхней части помещения. Взрывоопасная зона условно принимается от отметки 0,75 общей высоты помещения, считая от уровня пола, но не выше кранового пути, если таковой имеется (например, помещения электролиза воды, зарядные станции тяговых и стартерных аккумуляторных батарей).
Suggestion to the documentListen to audioGet a link from a document element
Пункт 2 не распространяется на электромашинные помещения с турбогенераторами с водородным охлаждением при условии обеспечения электромашинного помещения вытяжной вентиляцией с естественным побуждением; эти электромашинные помещения имеют нормальную среду.
Suggestion to the documentListen to audioGet a link from a document element
К классу В-16 относятся также зоны лабораторных и других помещений, в которых горючие газы и ЛВЖ имеются в небольших количествах, недостаточных для создания взрывоопасной смеси в объеме, превышающем 5% свободного объема помещения, и в которых работа с горючими газами и ЛВЖ производится без применения открытого пламени. Эти зоны не относятся к взрывоопасным, если работа с горючими газами и ЛВЖ производится в вытяжных шкафах или под вытяжными зонтами.
Suggestion to the documentListen to audioGet a link from a document element
7.3.43. Зоны класса В-1г — пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ (за исключением наружных аммиачных компрессорных установок, выбор электрооборудования для которых производится согласно 7.3.64) надземных и подземных резервуаров с ЛВЖ или горючими газами (газгольдеры), эстакад для слива и налива ЛВЖ, открытых нефтеловушек, прудов-отстойников с плавающей нефтяной пленкой и т. п.
Suggestion to the documentListen to audioGet a link from a document element
К зонам класса В-1г также относятся: пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами классов B-I, В-Ia и В-II (исключение — проемы окон с заполнением стеклоблоками); пространства у наружных ограждающих конструкций, если на них расположены устройства для выброса воздуха из систем вытяжной вентиляции помещений со взрывоопасными зонами любого класса или если они находятся в пределах наружной взрывоопасной зоны; пространства у предохранительных и дыхательных клапанов емкостей и технологических аппаратов с горючими газами и ЛВЖ.
Suggestion to the documentListen to audioGet a link from a document element
7.3.44. Для наружных взрывоопасных установок взрывоопасная зона класса В-1г считается в пределах до:
Suggestion to the documentListen to audioGet a link from a document element
а) 0,5 м по горизонтали и вертикали от проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами классов B-I, B-Ia, В-II;
Suggestion to the documentListen to audioGet a link from a document element
б) 3 м по горизонтали и вертикали от закрытого технологического аппарата, содержащего горючие газы или ЛВЖ; от вытяжного вентилятора, установленного снаружи (на улице) и обслуживающего помещения со взрывоопасными зонами любого класса;
Suggestion to the documentListen to audioGet a link from a document element
в) 5 м по горизонтали и вертикали от устройств для выброса из предохранительных и дыхательных клапанов емкостей и технологических аппаратов с горючими газами или ЛВЖ, от расположенных на ограждающих конструкциях зданий устройств для выброса воздуха из систем вытяжной вентиляции помещений с взрывоопасными зонами любого класса;
Suggestion to the documentListen to audioGet a link from a document element
г) 8 м по горизонтали и вертикали от резервуаров с ЛВЖ или горючими газами (газгольдеры); при наличии обвалования — в пределах всей площади внутри обвалования;
Suggestion to the documentListen to audioGet a link from a document element
д) 20 м по горизонтали и вертикали от места открытого слива и налива для эстакад с открытым сливом и наливом ЛВЖ.
Suggestion to the documentListen to audioGet a link from a document element
Эстакады с закрытыми сливно-наливными устройствами, эстакады и опоры под трубопроводы для горючих газов и ЛВЖ не относятся к взрывоопасным, за исключением зон в пределах до 3 м по горизонтали и вертикали от запорной арматуры и фланцевых соединений трубопроводов, в пределах которых электрооборудование должно быть взрывозащищенным для соответствующих категории и группы взрывоопасной смеси.
Suggestion to the documentListen to audioGet a link from a document element
7.3.45. Зоны класса В-II — зоны, расположенные в помещениях, в которых выделяются переходящие во взвешенное состояние горючие пыли или волокна в таком количестве и с такими свойствами, что они способны образовать с воздухом взрывоопасные смеси при нормальных режимах работы (например, при загрузке и разгрузке технологических аппаратов).
Suggestion to the documentListen to audioGet a link from a document element
7.3.46. Зоны класса В-IIа — зоны, расположенные в помещениях, в которых опасные состояния, указанные в пункте 7.3.45 настоящих Правил, не имеют места при нормальной эксплуатации, а возможны только в результате аварий или неисправностей.
Suggestion to the documentListen to audioGet a link from a document element
7.3.47. Зоны в помещениях и зоны наружных установок в пределах до 5 м по горизонтали и вертикали от аппарата, в котором присутствуют или могут возникнуть взрывоопасные смеси, но технологический процесс ведется с применением открытого огня, раскаленных частей либо технологические аппараты имеют поверхности, нагретые до температуры самовоспламенения горючих газов, паров ЛВЖ, горючих пылей или волокон, не относятся в части их электрооборудования к взрывоопасным. Классификацию среды в помещениях или среды наружных установок за пределами указанной 5-метровой зоны следует определять в зависимости от технологических процессов, применяемых в этой среде.
Suggestion to the documentListen to audioGet a link from a document element
Зоны в помещениях и зоны наружных установок, в которых твердые, жидкие и газообразные горючие вещества сжигаются в качестве топлива или утилизируются путем сжигания, не относятся в части их электрооборудования к взрывоопасным.
Suggestion to the documentListen to audioGet a link from a document element
7.3.48. В помещениях отопительных котельных, встроенных в здания и предназначенных для работы на газообразном топливе или на жидком топливе с температурой вспышки 61° С и ниже, требуется предусматривать необходимый минимум взрывозащищенных светильников включаемых перед началом работы котельной установки. Выключатели для светильников устанавливаются вне помещения котельной.
Suggestion to the documentListen to audioGet a link from a document element
Электродвигатели вентиляторов, включаемых перед началом работы котельной установки, и их пускатели, выключатели и др., если они размещены внутри помещений котельных установок, должны быть взрывозащищенными и соответствовать категории и группе взрывоопасной смеси. Проводка к вентиляционному электрооборудованию и светильникам должна соответствовать классу взрывоопасной зоны.
Suggestion to the documentListen to audioGet a link from a document element
7.3.49. При применении для окраски материалов, которые могут образовать взрывоопасные смеси, когда окрасочные и сушильные камеры располагаются в общем технологическом потоке производства, при соблюдении требований государственного стандарта «Классификация взрывоопасных зон», зона относится к взрывоопасной в пределах до 5 м по горизонтали и вертикали от открытых проемов камер, если общая площадь этих камер не превышает 200 м2 при общей площади помещения до 2000 м2 или 10% при общей площади помещения, более 2000 м2.
Suggestion to the documentListen to audioGet a link from a document element
При бескамерной окраске изделий в общем технологическом потоке на открытых площадках при условии соблюдения требований государственного стандарта «Классификация взрывоопасных зон», зона относится к взрывоопасной в пределах до 5 м по горизонтали и вертикали от края решетки и от окрашиваемых изделий, если площадь решеток не превышает 200 м2 при общей площади помещения до 2000 м2 или 10% при общей площади помещения более 2000 м2.
Suggestion to the documentListen to audioGet a link from a document element
Если общая площадь окрасочных и сушильных камер или решеток превышает 200 м2 при общей площади помещения до 2000 м2 или 10% при общей площади помещения более 2000 м2, размер взрывоопасной зоны определяется в зависимости от объема взрывоопасной смеси согласно пункту 7.3.39 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
Класс взрывоопасное™ зон определяется по пунктам 7.3.407.3.42 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
Помещение за пределами взрывоопасной зоны следует считать невзрывоопасным, если нет других факторов, создающих в нем взрывоопасность.
Suggestion to the documentListen to audioGet a link from a document element
Зоны внутри окрасочных и сушильных камер следует приравнивать к зонам, расположенным внутри технологических аппаратов.
Suggestion to the documentListen to audioGet a link from a document element
Требования настоящего параграфа на эти зоны не распространяются.
Suggestion to the documentListen to audioGet a link from a document element
7.3.50. Зоны в помещениях вытяжных вентиляторов, обслуживающих взрывоопасные зоны любого класса, относятся к взрывоопасным зонам того же класса, что и обслуживаемые ими зоны.
Suggestion to the documentListen to audioGet a link from a document element
Для вентиляторов, установленных за наружными ограждающими конструкциями и обслуживающих взрывоопасные зоны классов B-I, B-Ia, В-II, электродвигатели применяются как для взрывоопасной зоны класса В-1г, а для вентиляторов, обслуживающих взрывоопасные зоны классов B-Iб и В-IIа, — согласно Таблице 7.3.9 для этих классов.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.9.
Suggestion to the documentListen to audioGet a link from a document element
Класс зоны помещения, смежного со взрывоопасной зоной другого помещения
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Класс взрывоопасной зоны‎‏

Класс зоны помещения, смежного со взрывоопасной зоной другого помещения и отделенного от нее‎‎‎

стеной (перегородкой) с дверью, находящийся во взрывоопасной зоне‎

стеной (перегородкой) без проемов или с проемами, оборудованными тамбур-шлюзами, или с дверями, находящимися вне взрывоопасной зоны‎

B-I‎ В-Iа‎ Невзрыво- и непожароопасная‎
В-Iа‎ B-Iб‎ То же‎
B-Iб Невзрыво- и непожароопасная‎ »»‎
В-II‎ В-IIа‎ »»‎
В-IIа‎ Невзрыво- и непожароопасная‎ »»‎
Suggestion to the documentListen to audioGet a link from a document element
7.3.51. Зоны в помещениях приточных вентиляторов, обслуживающих взрывоопасные зоны любого класса, не относятся к взрывоопасным, если приточные воздуховоды оборудованы самозакрывающимися обратными клапанами, не допускающими проникновения взрывоопасных смесей в помещения приточных вентиляторов при прекращении подачи воздуха.
Suggestion to the documentListen to audioGet a link from a document element
При отсутствии обратных клапанов помещения приточных вентиляторов имеют взрывоопасные зоны того же класса, что и обслуживаемые ими зоны.
Suggestion to the documentListen to audioGet a link from a document element
7.3.52. Взрывоопасные зоны, содержащие легкие несжиженные горючие газы или ЛВЖ, при наличии признаков класса B-I, допускается относить к классу В-Ia при условии выполнения следующих мероприятий:
Suggestion to the documentListen to audioGet a link from a document element
а) устройства системы вентиляции с установкой нескольких вентиляционных агрегатов. При аварийной остановке одного из них остальные агрегаты должны полностью обеспечить требуемую производительность системы вентиляции, а также достаточную равномерность действия вентиляции по всему объему помещения, включая подвалы, каналы и их повороты;
Suggestion to the documentListen to audioGet a link from a document element
б) устройства автоматической сигнализации, действующей при возникновении в любом пункте помещения концентрации горючих газов или паров ЛВЖ, не превышающей 20% нижнего концентрационного предела воспламенения, а для вредных взрывоопасных газов — также при приближении их концентрации к предельно допустимой по государственному стандарту «Работы окрасочные. Общие требования безопасности». Количество сигнальных приборов, их расположение, а также система их резервирования должны обеспечить безотказное действие сигнализации.
Suggestion to the documentListen to audioGet a link from a document element
7.3.53. В производственных помещениях без взрывоопасной зоны, отделенных стенами (с проемами или без них) от взрывоопасной зоны смежных помещений, следует принимать взрывоопасную зону, класс которой определяется в соответствии с Таблицей 7.3.9, размер зоны — до 5 м по горизонтали и вертикали от проема двери.
Suggestion to the documentListen to audioGet a link from a document element
Указания Таблицы 7.3.9 не распространяются на РУ, ТП, преобразовательные подстанции (далее — ПП) и установки контрольно-измерительных приборов и автоматики (далее — КИП и А), размещаемые в помещениях, смежных со взрывоопасными зонами помещений. Расположение РУ, ТП, ПП и установок КИП и А в помещениях, смежных со взрывоопасными зонами помещений, и в наружных взрывоопасных зонах предусматривается в соответствии с разделом «Распределительные устройства, трансформаторные и преобразовательные подстанции» (см. пункты 7.3.787.3.91 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
Выбор электрооборудования для взрывоопасных зон. Общие требования
Suggestion to the documentListen to audioGet a link from a document element
7.3.54. Электрооборудование, особенно с частями, искрящими при нормальной работе, рекомендуется выносить за пределы взрывоопасных зон, если это не вызывает особых затруднений при эксплуатации и не сопряжено с неоправданными затратами. В случае установки электрооборудования в пределах взрывоопасной зоны оно должно удовлетворять требованиям настоящей главы.
Suggestion to the documentListen to audioGet a link from a document element
7.3.55. Применение во взрывоопасных зонах переносных электроприемников (машин, аппаратов, светильников и т. п.) следует ограничивать случаями, когда их применение необходимо для нормальной эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
7.3.56. Взрывозащищенное электрооборудование, используемое в химически активных, влажных или пыльных средах, должно быть также защищено соответственно от воздействия химически активной среды, сырости и пыли.
Suggestion to the documentListen to audioGet a link from a document element
7.3.57. Взрывозащищенное электрооборудование, используемое в наружных установках, должно быть пригодно также и для работы на открытом воздухе или иметь устройство для защиты от атмосферных воздействий (дождя, снега, солнечного излучения и т. п.).
Suggestion to the documentListen to audioGet a link from a document element
7.3.58. Электрические машины с защитой вида «е» допускается устанавливать только на механизмах, где они не будут подвергаться перегрузкам, частым пускам и реверсам. Эти машины должны иметь защиту от перегрузок с временем срабатывания не более времени te. Здесь te — время, в течение которого электрические машины нагреваются пусковым током от температуры, обусловленной длительной работой при номинальной нагрузке, до предельной температуры согласно Таблицы 7.3.7.
Suggestion to the documentListen to audioGet a link from a document element
7.3.59. Электрические машины и аппараты с видом взрывозащиты «взрывонепроницаемая оболочка» в средах со взрывоопасными смесями категории ПС должны быть установлены так, чтобы взрывонепроницаемые фланцевые зазоры не примыкали вплотную в какой-либо поверхности, а находились от нее на расстоянии не менее 50 мм.
Suggestion to the documentListen to audioGet a link from a document element
7.3.60. Взрывозащищенное электрооборудование, выполненное для работы во взрывоопасной смеси горючих газов или паров ЛВЖ с воздухом, сохраняет свои свойства, если находится в среде с взрывоопасной смесью тех категории и группы, для которых выполнена его взрывозащита, или находится в среде с взрывоопасной смесью, отнесенной согласно Таблицам 7.3.1 и 7.3.2 к менее опасным категориям и группам.
Suggestion to the documentListen to audioGet a link from a document element
7.3.61. При установке взрывозащищенного электрооборудования с видом взрывозащиты «заполнение или продувка оболочки под избыточным давлением» должна быть выполнена система вентиляции и контроля избыточного давления, температуры и других параметров, а также должны быть осуществлены все мероприятия в соответствии с требованиями государственного стандарта «Заполнение или продувка оболочки под избыточным давлением» и инструкции по монтажу и эксплуатации на конкретную электрическую машину или аппарат. Кроме того, должны быть выполнены следующие требования:
Suggestion to the documentListen to audioGet a link from a document element
1. Конструкция фундаментных ям и газопроводов защитного газа должна исключать образование в них непродуваемых зон (мешков) с горючими газами или парами ЛВЖ.
Suggestion to the documentListen to audioGet a link from a document element
2 Приточные газопроводы к вентиляторам, обеспечивающим электрооборудование защитным газом, должны прокладываться вне взрывоопасных зон.
Suggestion to the documentListen to audioGet a link from a document element
3. Газопроводы для защитного газа могут прокладываться под полом помещений, в том числе и со взрывоопасными зонами, если приняты меры, исключающие попадание в эти газопроводы горючих жидкостей.
Suggestion to the documentListen to audioGet a link from a document element
4. В вентиляционных системах для осуществления блокировок, контроля и сигнализации должны использоваться аппараты, приборы и другие устройства, указанные в инструкциях по монтажу и эксплуатации машины, аппарата. Замена их другими изделиями, изменение мест их установки и подключение без согласования с заводом-изготовителем машины, аппарата не допускаются.
Suggestion to the documentListen to audioGet a link from a document element
7.3.62. Электрические аппараты с масляным заполнением оболочки с токоведущими частями допускается применять на механизмах в местах, где отсутствуют толчки или приняты меры против выплескивания масла из аппарата.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.10.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый уровень взрывозащиты или степень защиты оболочки электрических машин (стационарных и передвижных) в зависимости от класса взрывоопасной зоны
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Класс взрывоопасной зоны‎

Уровень взрывозащиты или степень защиты‎

B-I‎ Взрывобезопасное‎
В-Ia, В-Iг‎ Повышенной надежности против взрыва‎
B-Iб‎ Без средств взрывозащиты. Оболочка со степенью защиты не менее IP44. Искрящие части машины (например, контактные кольца) должны быть заключены в оболочку также со степенью защиты не менее IP44‎
В-II‎ Взрывобезопасное (при соблюдении требований пункта 7.3.63.)‎
В-II‎а‎ Без средств взрывозащиты (при соблюдении требований пункта 7.3.63). Оболочка со степенью защиты IP54*. Искрящие части машины (например, контактные кольца) должны быть заключены в оболочку также со степенью защиты IP54*‎
Suggestion to the documentListen to audioGet a link from a document element
* До освоения электропромышленностью машин со степенью защиты оболочки IP54 разрешается применять машины со степенью защиты оболочки IP44.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.11.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый уровень взрывозащиты или степень защиты оболочки электрических машин (стационарных и передвижных) в зависимости от класса взрывоопасной зоны
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Класс взрывоопасной зоны‎

Уровень взрывозащиты или степень защиты‎

Стационарные установки
B-I Взрывобезопасное, особовзрывобезопасное‎
В-Ia, В-I‎г‎‎ Повышенной надежности против взрыва — для аппаратов и приборов, искрящих или подверженных нагреву выше 80° С.‎
Без средств взрывозащиты — для аппаратов и приборов, не искрящих и не подверженных нагреву выше 80° С. Оболочка со степенью защиты не менее IP54*‎
B-Iб Без средств взрывозащиты. Оболочка со степенью защиты не менее IP44*‎
В-II‎ Взрывобезопасное (при соблюдении требований пункта 7.3.63), особовзрывобезопасное‎
В-IIа‎ Без средств взрывозащиты (при соблюдении требований пункта 7.3.63). Оболочка со степенью защиты не менее IP54*
Установки передвижные или являющиеся частью передвижных и ручные переносные‎
B-I, В-Iа‎ Взрывобезопасное, особовзрывобезопасное‎
B-Iб, В-Iг‎ Повышенной надежности против взрыва‎
В-II‎ Взрывобезопасное (при соблюдении требований пункта 7.3.63), особовзрывобезопасное‎

В-IIа‎

Без средств взрывозащиты (при соблюдении требований пункта 7.3.63). Оболочка со степенью защиты не менее IP54*
Suggestion to the documentListen to audioGet a link from a document element
* Степень защиты оболочки аппаратов и прибором от проникновения воды (2-я цифра обозначения) допускался изменять в зависимости от условий среды, в которой они устанавливаются.
Suggestion to the documentListen to audioGet a link from a document element
7.3.63. Во взрывоопасных зонах классов В-II и В-IIа рекомендуется применять электрооборудование, предназначенное для взрывоопасных зон со смесями горючих пылей или волокон с воздухом.
Suggestion to the documentListen to audioGet a link from a document element
При отсутствии такого электрооборудования допускается во взрывоопасных зонах класса В-II применять взрывозащищенное электрооборудование, предназначенное для работы в средах со взрывоопасными смесями газов и паров с воздухом, а в зонах класса В-IIа — электрооборудование общего назначения (без взрывозащиты), но имеющее соответствующую защиту оболочки от проникновения пыли.
Suggestion to the documentListen to audioGet a link from a document element
Применение взрывозащищенного электрооборудования, предназначенного для работы в средах взрывоопасных смесей газов и паров с воздухом, и электрооборудования общего назначения с соответствующей степенью защиты оболочки допускается при условии, если температура поверхности электрооборудования, на которую могут осесть горючие пыли или волокна (при работе электрооборудования с номинальной нагрузкой и без наслоения пыли), будет не менее чем на 50° С ниже температуры тления пыли для тлеющих пылей или не более двух третей температуры самовоспламенения для нетлеющих пылей.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.12.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый уровень взрывозащиты или степень защиты электрических светильников в зависимости от класса взрывоопасной зоны
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Класс взрывоопасной зоны‎

Уровень взрывозащиты или степень защиты‎

Стационарные светильники‎‎‎

B-I‎ Взрывобезопасное‎
В-Ia, В-I‎г‎ Повышенной надежности против взрыва‎
B-Iб Без средств взрывозащиты. Степень защиты IP53*‎
В-II‎ Повышенной надежности против взрыва (при соблюдении требований пункта 7.3.63)‎
В-IIа‎ Без средств взрывозащиты (при соблюдении требований пункта 7.3.63)
‎Степень защиты 1Р53 ‎
Переносные светильники‎‎‎
B-I, В-Iа‎ Взрывобезопасное‎
B-Iб, В-Iг‎ Повышенной надежности против взрыва‎
В-II‎ Взрывобезопасное (при соблюдении требований пункта 7.3.63)‎
В-IIа‎ Повышенной надежности против взрыва (при соблюдении требований пункта 7.3.63)‎
Suggestion to the documentListen to audioGet a link from a document element
* Допускается изменение степени защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой устанавливаются светильники.
Suggestion to the documentListen to audioGet a link from a document element
7.3.64. Взрывозащита электрооборудования наружных аммиачных компрессорных установок выбирается такой же, как и для аммиачных компрессорных установок, расположенных в помещениях. Электрооборудование должно быть защищено от атмосферных воздействий.
Suggestion to the documentListen to audioGet a link from a document element
7.3.65. Выбор электрооборудования для работы во взрывоопасных зонах должен производиться по Таблицам 7.3.107.3.12. При необходимости допускается обоснованная замена электрооборудования, указанного в таблицах, электрооборудованием с более высоким уровнем взрывозащиты и более высокой степенью защиты оболочки. Например, вместо электрооборудования уровня «повышенная надежность против взрыва» может быть установлено электрооборудование уровня «взрывобезопасное» или «особовзрывобезопасное».
Suggestion to the documentListen to audioGet a link from a document element
В зонах, взрывоопасность которых определяется горючими жидкостями, имеющими температуру вспышки выше 61° С (см. пункта 7.3.12), может применяться любое взрывозащищенное электрооборудование для любых категорий и группы, с температурой нагрева поверхности, не превышающей температуру самовоспламенения данного вещества.
Suggestion to the documentListen to audioGet a link from a document element
Электрические машины
Suggestion to the documentListen to audioGet a link from a document element
7.3.66. Во взрывоопасных зонах любого класса могут применяться электрические машины с классом напряжения до 10 кВ при условии, что уровень их взрывозащиты или степень защиты оболочки, определенные по государственному стандарту «Машины электрические вращающиеся. Классификация степени защиты, обеспечиваемых оболочками вращающихся электрических машин», соответствуют Таблице 7.3.10 или являются более высокими.
Suggestion to the documentListen to audioGet a link from a document element
Если отдельные части машины имеют различные уровни взрывозащиты или степени защиты оболочек, то все они должны быть не ниже указанных в Таблице 7.3.10.
Suggestion to the documentListen to audioGet a link from a document element
7.3.67. Для механизмов, установленных во взрывоопасных зонах классов B-I, В-Ia и В-II, допускается применение электродвигателей без средств взрывозащиты при следующих условиях:
Suggestion to the documentListen to audioGet a link from a document element
а) электродвигатели должны устанавливаться вне взрывоопасных зон. Помещение, в котором устанавливаются электродвигатели, должно отделяться от взрывоопасной зоны несгораемой стеной без проемов и несгораемым перекрытием (покрытием) с пределом огнестойкости не менее 0,75 ч, иметь эвакуационный выход и быть обеспеченным вентиляцией с пятикратным обменом воздуха в час;
Suggestion to the documentListen to audioGet a link from a document element
б) привод механизма должен осуществляться при помощи вала, пропущенного через стену, с устройством в ней сальникового уплотнения.
Suggestion to the documentListen to audioGet a link from a document element
Электрические аппараты и приборы
Suggestion to the documentListen to audioGet a link from a document element
7.3.68. Во взрывоопасных зонах могут применяться электрические аппараты и приборы при условии, что уровень их взрывозащиты или степень защиты оболочки по Государственным стандартам «Аппараты электрические на напряжение до 1000 В. Оболочки. Степень защиты» соответствуют Таблицы 7.3.11 или являются более высокими.
Suggestion to the documentListen to audioGet a link from a document element
7.3.69. Во взрывоопасных зонах любого класса электрические соединители могут применяться при условии, если они удовлетворяют требованиям Таблицы 7.3.11 для аппаратов, искрящих при нормальной работе.
Suggestion to the documentListen to audioGet a link from a document element
Во взрывоопасных зонах классов B-Iб и В-IIа допускается применять соединители в оболочке со степенью защиты IP54 при условии, что разрыв у них происходит внутри закрытых розеток.
Suggestion to the documentListen to audioGet a link from a document element
Установка соединителей допускается только для включения периодически работающих электроприемников (например, переносных светильников). Число соединителей должно быть ограничено необходимым минимумом, и они должны быть расположены в местах, где образование взрывоопасных смесей наименее вероятно.
Suggestion to the documentListen to audioGet a link from a document element
Искробезопасные цепи могут коммутироваться соединителями общего назначения.
Suggestion to the documentListen to audioGet a link from a document element
7.3.70. Сборки зажимов рекомендуется выносить за пределы взрывоопасной зоны. В случае технической необходимости установки сборок во взрывоопасной зоне они должны удовлетворять требованиям Таблицы 7.3.11 для стационарных аппаратов, не искрящих при работе.
Suggestion to the documentListen to audioGet a link from a document element
7.3.71. Предохранители и выключатели осветительных цепей рекомендуется устанавливать вне взрывоопасных зон.
Suggestion to the documentListen to audioGet a link from a document element
7.3.72. При применении аппаратов и приборов с видом взрывозащиты «искробезопасная электрическая цепь» следует руководствоваться следующим:
Suggestion to the documentListen to audioGet a link from a document element
1. Индуктивность и емкость искробезопасных цепей, в том числе и присоединительных кабелей (емкость и индуктивность которых определяются по характеристикам, расчетом или измерением), не должны превосходить максимальных значений, оговоренных в технической документации на эти цепи. Если документацией предписываются конкретный тип кабеля (провода) и его максимальная длина, то их изменение возможно только при наличии заключения испытательной организации по государственному стандарту «Порядок испытаний, выдачи заключений и свидетельств».
Suggestion to the documentListen to audioGet a link from a document element
2. В искробезопасные цепи могут включаться изделия, которые предусмотрены технической документацией на систему и имеют маркировку «В комплекте». Допускается включать в эти цепи серийно выпускаемые датчики общего назначения, не имеющие собственного источника тока, индуктивности и емкости и удовлетворяющие подпункту 4. К таким датчикам относятся серийно выпускаемые общего назначения термометры сопротивления, термопары, терморезисторы, светодиоды и подобные им изделия, встроенные в защитные оболочки.
Suggestion to the documentListen to audioGet a link from a document element
3. Цепь, состоящая из серийно выпускаемых общего назначения термопары и гальванометра (милливольтметра), является искробезопасной для любой взрывоопасной среды при условии, что гальванометр не содержит других электрических цепей, в том числе подсвета шкалы.
Suggestion to the documentListen to audioGet a link from a document element
4. В искробезопасные цепи могут включаться серийно выпускаемые общего назначения переключатели, ключи, сборки зажимов и т. п. при условии, что выполняются следующие требования:
Suggestion to the documentListen to audioGet a link from a document element
а) к ним не подключены другие, искроопасные цепи;
Suggestion to the documentListen to audioGet a link from a document element
б) они закрыты крышкой и опломбированы;
Suggestion to the documentListen to audioGet a link from a document element
в) их изоляция рассчитана на трехкратное номинальное напряжение искробезопасной цепи, но не менее чем на 500 В.
Suggestion to the documentListen to audioGet a link from a document element
Электрические грузоподъемные механизмы
Suggestion to the documentListen to audioGet a link from a document element
7.3.73. Электрооборудование кранов, талей, лифтов и т. п., находящихся во взрывоопасных зонах любого класса и участвующих в технологическом процессе, должно удовлетворить требованиям Таблиц 7.3.10 и 7.3.11 для передвижных установок.
Suggestion to the documentListen to audioGet a link from a document element
7.3.74. Электрооборудование кранов, талей, лифтов и т. п., находящихся во взрывоопасных зонах и не связанных непосредственно с технологическим процессом (например, монтажные краны и тали), должно иметь:
Suggestion to the documentListen to audioGet a link from a document element
а) во взрывоопасных зонах классов B-I и В-II — любой уровень взрывозащиты для соответствующих категорий и групп взрывоопасных смесей;
Suggestion to the documentListen to audioGet a link from a document element
б) во взрывоопасных зонах классов В-Ia и B-Iб — степень защиты оболочки не менее IP33;
Suggestion to the documentListen to audioGet a link from a document element
в) во взрывоопасных зонах классов В-IIа и В-Iг — степень защиты оболочки не менее IP44.
Suggestion to the documentListen to audioGet a link from a document element
Применение указанного электрооборудования допускается только при отсутствии взрывоопасных концентраций во время работы крана.
Suggestion to the documentListen to audioGet a link from a document element
7.3.75. Токоподводы к кранам, талям и т. п. во взрывоопасных зонах любого класса должны выполняться переносным гибким кабелем с медными жилами, с резиновой изоляцией, в резиновой маслобензиностойкой оболочке, не распространяющей горение.
Suggestion to the documentListen to audioGet a link from a document element
Электрические светильники
Suggestion to the documentListen to audioGet a link from a document element
7.3.76. Во взрывоопасных зонах могут применяться электрические светильники при условии, что уровень их взрывозащиты или степень защиты соответствуют Таблица 7.3.12 или являются более высокими.
Suggestion to the documentListen to audioGet a link from a document element
7.3.77. В помещениях с взрывоопасными зонами любого класса со средой, для которой не имеется светильников необходимого уровня взрывозащиты, допускается выполнять освещение светильниками общего назначения (без средств взрывозащиты) одним из следующих способов:
Suggestion to the documentListen to audioGet a link from a document element
а) через неоткрывающиеся окна без фрамуг и форточек, снаружи здания, причем при одинарном остеклении окон светильники должны иметь защитные стекла или стеклянные кожухи;
Suggestion to the documentListen to audioGet a link from a document element
б) через специально устроенные в стене ниши с двойным остеклением и вентиляцией ниш с естественным побуждением наружным воздухом;
Suggestion to the documentListen to audioGet a link from a document element
в) через фонари специального типа со светильниками, установленными в потолке с двойным остеклением и вентиляцией фонарей с естественным побуждением наружным воздухом;
Suggestion to the documentListen to audioGet a link from a document element
г) в коробах, продуваемых под избыточным давлением чистым воздухом. В местах, где возможны поломки стекол, для застекления коробов следует применять небьющееся стекло;
Suggestion to the documentListen to audioGet a link from a document element
д) с помощью осветительных устройств с щелевыми световодами.
Suggestion to the documentListen to audioGet a link from a document element
Распределительные устройства, трансформаторные и преобразовательные подстанции
Suggestion to the documentListen to audioGet a link from a document element
7.3.78. РУ до 1 кВ и выше, ТП и ПП с электрооборудованием общего назначения (без средств взрывозащиты) запрещается сооружать непосредственно во взрывоопасных зонах любого класса. Они должны располагаться в отдельных помещениях, удовлетворяющих требованиям пунктов 7.3.797.3.86 настоящих Правил, или снаружи, вне взрывоопасных зон.
Suggestion to the documentListen to audioGet a link from a document element
Одиночные колонки и шкафы управления электродвигателями с аппаратами и приборами в исполнении, предусмотренном в Таблице 7.3.11, допускается устанавливать во взрывоопасных зонах любого класса. Количество таких колонок и шкафов рекомендуется по возможности ограничивать.
Suggestion to the documentListen to audioGet a link from a document element
За пределами взрывоопасных зон одиночные аппараты, одиночные колонки и шкафы управления следует применять без средств взрывозащиты.
Suggestion to the documentListen to audioGet a link from a document element
7.3.79. Трансформаторы могут устанавливаться как внутри подстанции, так и снаружи здания, в котором расположена подстанция.
Suggestion to the documentListen to audioGet a link from a document element
7.3.80. РУ, ТП (в том числе КТП) и ПП допускается выполнять примыкающими двумя или тремя стенами к взрывоопасным зонам с легкими горючими газами и ЛВЖ классов В-Ia и B-Iб и к взрывоопасным зонам классов В-II и В-IIа.
Suggestion to the documentListen to audioGet a link from a document element
Запрещается их примыкание к взрывоопасной зоне класса B-I, а также к взрывоопасным зонам с тяжелыми или сжиженными горючими газами классов В-Ia и B-Iб.
Suggestion to the documentListen to audioGet a link from a document element
7.3.81. РУ, ТП и ПП запрещается размещать непосредственно над и под помещениями со взрывоопасными зонами любого класса (см. также гл. 4.2).
Suggestion to the documentListen to audioGet a link from a document element
7.3.82. Окна РУ, ТП и ПП, примыкающих к взрывоопасной зоне, рекомендуется выполнять из стеклоблоков толщиной не менее 10 см.
Suggestion to the documentListen to audioGet a link from a document element
7.3.83. РУ, ТП (в том числе КТП) и ПП, примыкающие одной стеной к взрывоопасной зоне, рекомендуется выполнять при наличии взрывоопасных зон с легкими горючими газами и ЛВЖ классов B-I, В-Ia и B-Iб и при наличии взрывоопасных зон классов В-II и В-IIа.
Suggestion to the documentListen to audioGet a link from a document element
7.3.84. РУ, ТП (в том числе КТП) и ПП, питающие установки с тяжелыми или сжиженными горючими газами, как правило, должны сооружаться отдельно стоящими, на расстояниях от стен помещений, к которым примыкают взрывоопасные зоны классов B-I и В-Ia, и от наружных взрывоопасных установок согласно Таблице 7.3.13.
Suggestion to the documentListen to audioGet a link from a document element
При технико-экономической нецелесообразности сооружения отдельно стоящих зданий для РУ, ТП и ПП допускается сооружение РУ, ТП и ПП, примыкающих одной стеной к взрывоопасной зоне. При этом в РУ, ТП и ПП уровень пола, а также дно кабельных каналов и приямков должны быть выше уровня пола смежного помещения с взрывоопасной зоной и поверхности окружающей земли не менее чем на 0,15 м. Это требование не распространяется на маслосборные ямы под трансформаторами. Должны быть также выполнены требования пункта 7.3.85 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
7.3.85. РУ, ТП (в том числе КТП) и ПП, примыкающие одной и более стенами к взрывоопасной зоне, должны удовлетворять следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
1. РУ, ТП и ПП должны иметь собственную, независимую от помещений с взрывоопасными зонами приточно-вытяжную вентиляционную систему. Вентиляционная система должна быть выполнена таким образом, чтобы через вентиляционные отверстия в РУ, ТП и ПП не проникали взрывоопасные смеси (например, с помощью соответствующего расположения устройств приточных и вытяжных систем).
Suggestion to the documentListen to audioGet a link from a document element
2. В РУ, ТП и ПП, примыкающих одной стеной к взрывоопасной зоне класса B-I, а также к взрывоопасным зонам с тяжелыми или сжиженными горючими газами классов В-Ia и B-Iб, должна быть предусмотрена приточная вентиляция с механическим побуждением с пятикратным обменом воздуха в час, обеспечивающая в РУ, ТП и ПП небольшое избыточное давление, исключающее доступ в них взрывоопасных смесей.
Suggestion to the documentListen to audioGet a link from a document element
Приемные устройства для наружного воздуха должны размещаться в местах, где исключено образование взрывоопасных смесей.
Suggestion to the documentListen to audioGet a link from a document element
3. Стены РУ, ТП и ПП, к которым примыкают взрывоопасные зоны, должны быть выполнены из несгораемого материала и иметь предел огнестойкости не менее 0,75 ч, быть пылегазонепроницаемыми, не иметь дверей и окон.
Suggestion to the documentListen to audioGet a link from a document element
4. В стенах РУ, ТП и ПП, к которым примыкают взрывоопасные зоны с легкими горючими газами и ЛВЖ классов В-Ia и B-Iб, а также взрывоопасные зоны классов В-II и В-IIа, допускается устраивать отверстия для ввода кабелей и труб электропроводки в РУ, ТП и ПП. Вводные отверстия должны быть плотно заделаны несгораемыми материалами.
Suggestion to the documentListen to audioGet a link from a document element
Ввод кабелей и труб электропроводки в РУ, ТП и ПП из взрывоопасных зон класса B-I и из взрывоопасных зон с тяжелыми или сжиженными горючими газами классов В-1а и B-Iб должен выполняться через наружные стены или через смежные стены помещений без взрывоопасных зон.
Suggestion to the documentListen to audioGet a link from a document element
5. Выходы из РУ, ТП и ПП должны выполняться в соответствии с КМК «Противопожарные нормы проектирования зданий и сооружений».
Suggestion to the documentListen to audioGet a link from a document element
6. Расстояния по горизонтали и вертикали от наружных дверей и окон РУ, ТП и ПП до находящихся во взрывоопасных зонах классов B-I, В-Ia и В-II наружных дверей и окон помещений должны быть не менее 4 м до неоткрывающихся окон и не менее 6 м до дверей и открывающихся окон. Расстояние до окон, заполненных стеклоблоками толщиной 10 см и более, не нормируется.
Suggestion to the documentListen to audioGet a link from a document element
7.3.86. В ТП и ПП, примыкающих одной и более стенами к взрывоопасной зоне, как правило, следует применять трансформаторы с охлаждением негорючей жидкостью. Трансформаторы с масляным охлаждением должны размещаться в отдельных камерах. Двери камер должны быть с пределом огнестойкости не менее 0,6 ч, двери камер, оборудованных вентиляцией с механическим побуждением, должны иметь уплотнение притворов; выкатка трансформаторов должна быть предусмотрена только наружу.
Suggestion to the documentListen to audioGet a link from a document element
Герметичные трансформаторы с усиленным баком, без расширителя, с закрытыми вводами и выводными устройствами (например, трансформаторы КТП и КПП), с охлаждением негорючей жидкостью и маслом допускается размещать в общем помещении с РУ до 1 кВ и выше, не отделяя трансформаторы от РУ перегородками.
Suggestion to the documentListen to audioGet a link from a document element
Выкатка трансформаторов из помещений КТП и КПП должна быть предусмотрена наружу или в смежное помещение.
Suggestion to the documentListen to audioGet a link from a document element
7.3.87. Расстояния от наружных взрывоопасных установок и стен помещений, к которым примыкают взрывоопасные зоны всех классов, за исключением классов B-Iб и В-IIа, до отдельно стоящих РУ. ТП и ПП должны приниматься по Таблице 7.3.13. Расстояния от стен помещений, к которым примыкают взрывоопасные зоны классов B-Iб и В-IIа, до отдельно стоящих РУ, ТП и ПП следует принимать в соответствии с КМК «Генеральные планы промышленных предприятий» в зависимости от степени огнестойкости зданий и сооружений.
Suggestion to the documentListen to audioGet a link from a document element
7.3.88. В отдельно стоящих РУ, ТП и ПП, питающих электроустановки с тяжелыми или сжиженными горючими газами и расположенных за пределами расстояний, указанных в Таблице 7.3.13, не требуется выполнять подъем полов и предусматривать приточную вентиляцию с механическим побуждением.
Suggestion to the documentListen to audioGet a link from a document element
7.3.89. Если для отдельно стоящих РУ, ТП и ПП выполнены требования пунктов 7.3.84 и подпунктов 2, 6 пункта 7.3.85 настоящих Правил, при наличии тяжелых или сжиженных горючих газов или подпункта 6 пункта 7.3.85 настоящих Правил, при наличии легких горючих газов и ЛВЖ, то такие РУ, ТП и ПП допускается располагать на любом расстоянии от взрывоопасных установок, но не менее расстояния, указанного в КМК «Генеральные планы промышленных предприятий» (см. также пункт 7.3.87 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
7.3.90. Прокладывать трубопроводы с пожаро- и взрывоопасными, а также с вредными и едкими веществами через РУ, ТП и ПП запрещается.
Suggestion to the documentListen to audioGet a link from a document element
7.3.91. К помещениям щитов и пультов управления КИПиА, примыкающим одной и более стенами к взрывоопасной зоне или отдельно стоящим, предъявляются те же требования, что и к аналогично размещаемым помещениям РУ.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.13.
Suggestion to the documentListen to audioGet a link from a document element
Минимальное допустимое расстояние от отдельно стоящих РУ, ТП и ПП до помещений со взрывоопасными зонами и наружных взрывоопасных установок
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Помещения со взрывоопасными зонами и наружные взрывоопасные установки, до которых определяется расстояние‎‏

Расстояние от РУ, ТП и ПП, м‎‎‎

закрытых‎

открытых‎

С тяжелыми или сжиженными горючими газами‎‎

Помещения с выходящей в сторону РУ, ТП и ПП несгораемой стеной без проемов и устройств для выброса воздуха из системы вытяжной вентиляции‎ 10‎ 15‎
Помещения с выходящей в сторону РУ, ТП и ПП стеной с проемами‎ 40‎ 60‎
Наружные взрывоопасные установки, установки, расположенные у стен зданий (в том числе емкости)‎ 60‎ 80‎
Резервуары (газгольдеры), сливно-паливные эстакады с открытым сливом или наливом‎ 80‎ 100‎

С легкими горючими газами и ЛВЖ, с горючими пылью или волокнами‎‎‎

Помещения с выходящей в сторону РУ, ТП и ПП несгораемой стеной без проемов и устройств для выброса воздуха из систем вытяжной вентиляции‎ Не нормируется‎ 0,8 (до открыто установленных трансформаторов)‎
Помещения с выходящей в сторону РУ, ТП и ПП стеной с проемами‎ 6‎ 15‎
Наружные взрывоопасные установки, установки, расположенные у стен зданий‎ 12‎ 25‎
Сливно-наливные эстакады с закрытым сливом или наливом ЛВЖ‎ 15‎ 25‎
Сливно-наливные эстакады с открытым сливом или наливом ЛВЖ‎ 30‎ 60‎
Резервуары с ЛВЖ‎ 30‎ 60‎
Резервуары (газгольдеры) с горючими газами‎

40‎

60‎

Suggestion to the documentListen to audioGet a link from a document element
Примечания: 1. Расстояния, указанные в таблице, считаются от стен помещений, в которых взрывоопасная зона занимает весь объем помещения, от стенок резервуаров или от наиболее выступающих частей наружных взрывоопасных установок до стен закрытых и до ограждений открытых РУ, ТП и ПП. Расстояния до подземных резервуаров, а также до стен ближайших помещений, к которым примыкает взрывоопасная зона, занимающая неполный объем помещения, могут быть уменьшены на 50%.
Suggestion to the documentListen to audioGet a link from a document element
2. Для рационального использования и экономии земель отдельно стоящие РУ, ТП и ПП (для помещений с взрывоопасными зонами и наружных взрывоопасных установок с легкими горючими газами и ЛВЖ, с горючими пылью или волокнами) допускается применять в порядке исключения, когда по требованиям технологии не представляется возможным применять РУ, ТП и ПП, примыкающие к взрывоопасной зоне.
Suggestion to the documentListen to audioGet a link from a document element
3. Установки со сниженным аммиаком следует относить к установкам с легкими горючими газами и ЛВЖ.
Suggestion to the documentListen to audioGet a link from a document element
Электропроводки, токопроводы и кабельные линии
Suggestion to the documentListen to audioGet a link from a document element
7.3.92. Во взрывоопасных зонах любого класса применение неизолированных проводников, в том числе токопроводов к кранам, талям и т. п., запрещается.
Suggestion to the documentListen to audioGet a link from a document element
7.3.93. Во взрывоопасных зонах классов B-I и В-Ia должны применяться провода и кабели с медными жилами. Во взрывоопасных зонах классов B-Iб, В-Iг, В-II и В-IIа допускается применение проводов и кабелей с алюминиевыми жилами.
Suggestion to the documentListen to audioGet a link from a document element
7.3.94. Проводники силовых, осветительных и вторичных цепей в сетях до 1 кВ во взрывоопасных зонах классов B-I, В-Ia, В-II и В-IIа должны быть защищены от перегрузок и КЗ, а их сечения должны выбираться в соответствии с главой 3.1 ПУЭ. Раздел III*, но. быть не менее сечения, принятого по расчетному току.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел III не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Во взрывоопасных зонах классов B-I6 и В-1г защита проводов и кабелей и выбор сечений должны производиться как для невзрывоопасных установок.
Suggestion to the documentListen to audioGet a link from a document element
7.3.95. Провода и кабели в сетях выше 1 кВ, прокладываемые во взрывоопасных зонах любого класса, должны быть проверены по нагреву током КЗ.
Suggestion to the documentListen to audioGet a link from a document element
7.3.96. Защита питающих линий и присоединенных к ним электроприемников выше 1 кВ должна удовлетворять требованиям глав 3.2 ПУЭ. Раздел III* и 5.3 ПУЭ. Раздел V. Защита от перегрузок должна выполняться во всех случаях независимо от мощности электроприемника.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел III не приводится.
Suggestion to the documentListen to audioGet a link from a document element
В отличие от требований пунктов 5.3.46 и 5.3.49 ПУЭ. Раздел V защита от многофазных КЗ и от перегрузки должна предусматриваться двухрелейной.
Suggestion to the documentListen to audioGet a link from a document element
7.3.97. Проводники ответвлений к электродвигателям с короткозамкнутым ротором до 1 кВ должны быть во всех случаях (кроме находящихся во взрывоопасных зонах классов B-I6 и В-1г) защищены от перегрузок, а сечения их должны допускать длительную нагрузку не менее 125% номинального тока электродвигателя.
Suggestion to the documentListen to audioGet a link from a document element
7.3.98. Для электрического освещения во взрывоопасных зонах класса B-I должны применяться двухпроводные групповые линии (см. также пункт 7.3.135 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
7.3.99. Во взрывоопасных зонах класса B-I в двухпроводных линиях с PEN проводником должны быть защищены от токов КЗ фазный и PEN проводники. Для одновременного отключения фазного и PEN проводников должны применяться двухполюсные выключатели.
Suggestion to the documentListen to audioGet a link from a document element
7.3.100. PEN и РЕ проводники должны иметь изоляцию, равноценную изоляции фазных проводников.
Suggestion to the documentListen to audioGet a link from a document element
7.3.101. Гибкий токопровод до 1 кВ во взрывоопасных зонах любого класса следует выполнять переносным гибким кабелем с медными жилами, с резиновой изоляцией, в резиновой маслобензиностойкой оболочке, не распространяющей горение.
Suggestion to the documentListen to audioGet a link from a document element
7.3.102. Во взрывоопасных зонах любого класса могут применяться:
Suggestion to the documentListen to audioGet a link from a document element
а) провода с резиновой и поливинилхлоридной изоляцией;
Suggestion to the documentListen to audioGet a link from a document element
б) кабели с резиновой, поливинилхлоридной и бумажной изоляцией в резиновой, поливинилхлоридной и металлической оболочках.
Suggestion to the documentListen to audioGet a link from a document element
Применение кабелей с алюминиевой оболочкой во взрывоопасных зонах классов B-I и В-Ia запрещается.
Suggestion to the documentListen to audioGet a link from a document element
Применение проводов и кабелей с полиэтиленовой изоляцией или оболочкой запрещается во взрывоопасных зонах всех классов.
Suggestion to the documentListen to audioGet a link from a document element
7.3.103. Соединительные, ответвительные и проходные коробки для электропроводок должны:
Suggestion to the documentListen to audioGet a link from a document element
а) во взрывоопасной зоне класса B-I — иметь уровень «взрывобезопасное электрооборудование» и соответствовать категории и группе взрывоопасной смеси;
Suggestion to the documentListen to audioGet a link from a document element
б) во взрывоопасной зоне класса В-II — быть предназначенными для взрывоопасных зон со смесями горючих пылей или волокон с воздухом. Допускается применение коробок с уровнем «взрывобезопасное электрооборудование» с видом взрывозащиты «взрывонепроницаемая оболочка», предназначенных для газопаровоздушных смесей любых категорий и групп;
Suggestion to the documentListen to audioGet a link from a document element
в) во взрывоопасных зонах классов В-Ia и В-Iг — быть взрывозащищенными для соответствующих категорий и групп взрывоопасных смесей. Для осветительных сетей допускается применение коробок в оболочке со степенью защиты IP65;
Suggestion to the documentListen to audioGet a link from a document element
г) во взрывоопасных зонах классов B-Iб и В-IIа — иметь оболочку со степенью защиты IP54. До освоения промышленностью коробок со степенью защиты оболочки IP54 могут применяться коробки со степенью защиты оболочки IP44.
Suggestion to the documentListen to audioGet a link from a document element
7.3.104. Ввод проложенных в трубе проводов в машины, аппараты, светильники и т. п., должен выполняться совместно с трубой, при этом в трубе на вводе должно быть установлено разделительное уплотнение, если в вводном устройстве машины, аппарата или светильника такое уплотнение отсутствует.
Suggestion to the documentListen to audioGet a link from a document element
7.3.105. При переходе труб электропроводки из помещения со взрывоопасной зоной класса B-I или В-Ia в помещение с нормальной средой, или во взрывоопасную зону другого класса, с другой категорией или группой взрывоопасной смеси, или наружу труба с проводами в местах прохода через стену должна иметь разделительное уплотнение в специально для этого предназначенной коробке.
Suggestion to the documentListen to audioGet a link from a document element
Во взрывоопасных зонах классов B-Iб, В-II и В-IIа установка разделительных уплотнений не требуется.
Suggestion to the documentListen to audioGet a link from a document element
Разделительные уплотнения устанавливаются:
Suggestion to the documentListen to audioGet a link from a document element
а) в непосредственной близости от места входа трубы во взрывоопасную зону;
Suggestion to the documentListen to audioGet a link from a document element
б) при переходе трубы из взрывоопасной зоны одного класса во взрывоопасную зону другого класса — в помещении взрывоопасной зоны более высокого класса;
Suggestion to the documentListen to audioGet a link from a document element
в) при переходе трубы из одной взрывоопасной зоны в другую такого же класса — в помещении взрывоопасной зоны с более высокими категорией и группой взрывоопасной смеси.
Suggestion to the documentListen to audioGet a link from a document element
Допускается установка разделительных уплотнений со стороны невзрывоопасной зоны или снаружи, если во взрывоопасной зоне установка разделительных уплотнений невозможна.
Suggestion to the documentListen to audioGet a link from a document element
7.3.106. Использование соединительных и ответвительных коробок для выполнения разделительных уплотнений не допускается.
Suggestion to the documentListen to audioGet a link from a document element
7.3.107. Разделительные уплотнения, установленные в трубах электропроводки, должны испытываться избыточным давлением воздуха 250 кПа (около 2,5 ат) в течение 3 мин. При этом допускается падение давления не более чем до 200 кПа (около 2 ат).
Suggestion to the documentListen to audioGet a link from a document element
7.3.108. Кабели, прокладываемые во взрывоопасных зонах любого класса открыто (на конструкциях, стенах, в каналах, туннелях и т. п.), не должны иметь наружных покровов и покрытий из горючих материалов (джут, битум, хлопчатобумажная оплетка и т. п.).
Suggestion to the documentListen to audioGet a link from a document element
7.3.109. Длину кабелей выше 1 кВ, прокладываемых во взрывоопасных зонах любого класса, следует по возможности ограничивать.
Suggestion to the documentListen to audioGet a link from a document element
7.3.110. При прокладке кабелей во взрывоопасных зонах классов B-I и В-Ia с тяжелыми или сжиженными горючими газами следует, как правило, избегать устройства кабельных каналов. При необходимости устройства каналов они должны быть засыпаны песком.
Suggestion to the documentListen to audioGet a link from a document element
Допустимые длительные токи на кабели, засыпанные песком, должны приниматься по соответствующим таблицам гл. 1.3 как для кабелей, проложенных в воздухе, с учетом поправочных коэффициентов на число работающих кабелей по Таблице 7.3.6.
Suggestion to the documentListen to audioGet a link from a document element
7.3.111. Во взрывоопасных зонах любого класса запрещается устанавливать соединительные и ответвительные кабельные муфты, за исключением искробезопасных цепей.
Suggestion to the documentListen to audioGet a link from a document element
7.3.112. Вводы кабелей в электрические машины и аппараты должны выполняться при помощи вводных устройств. Места вводов должны быть уплотнены.
Suggestion to the documentListen to audioGet a link from a document element
Ввод трубных электропроводок в машины и аппараты, имеющие вводы только для кабелей, запрещается.
Suggestion to the documentListen to audioGet a link from a document element
Во взрывоопасных зонах классов В-Ia и В-Па для машин большой мощности, не имеющих вводных муфт, допускается концевые заделки всех видов устанавливать в шкафах со степенью защиты IP54, расположенных в местах, доступных лишь для обслуживающего персонала, и изолированных от взрывоопасной зоны (например, в фундаментных ямах, отвечающих требованиям пункта 7.3.61 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
7.3.113. Если во взрывоопасной зоне кабель проложен в стальной трубе, то при переходе трубы из этой зоны в невзрывоопасную зону или в помещение со взрывоопасной зоной другого класса либо с другими категорией или группой взрывоопасной смеси труба с кабелем в месте прохода через стену должна иметь разделительное уплотнение и удовлетворять требованиям пунктов 7.3.105 и 7.3.107 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
Разделительное уплотнение не ставится, если:
Suggestion to the documentListen to audioGet a link from a document element
а) труба с кабелем выходит наружу, а кабели прокладываются далее открыто;
Suggestion to the documentListen to audioGet a link from a document element
б) труба служит для защиты кабеля в местах возможных механических воздействий и оба конца ее находятся в пределах одной взрывоопасной зоны.
Suggestion to the documentListen to audioGet a link from a document element
7.3.114. Отверстия в стенах и в полу для прохода кабелей и труб электропроводки должны быть плотно заделаны несгораемыми материалами.
Suggestion to the documentListen to audioGet a link from a document element
7.3.115. Через взрывоопасные зоны любого класса, а также на расстояниях менее 5 м по горизонтали и вертикали от взрывоопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу (производству) транзитные электропроводки и кабельные линии всех напряжений. Допускается их прокладка на расстоянии менее 5 м по горизонтали и вертикали от взрывоопасной зоны при выполнении дополнительных защитных мероприятий, например, прокладка в трубах, в закрытых коробах, в полах.
Suggestion to the documentListen to audioGet a link from a document element
7.3.116. В осветительных сетях в помещениях со взрывоопасной зоной класса B-I прокладка групповых линий запрещается. Разрешается прокладывать только ответвления от групповых линий.
Suggestion to the documentListen to audioGet a link from a document element
В помещениях со взрывоопасными зонами классов В-Ia, B-Iб, В-II и В-IIа групповые осветительные линии рекомендуется прокладывать также вне взрывоопасных зон. В случае затруднения в выполнении этой рекомендации (например, в производственных помещениях больших размеров) количество устанавливаемых во взрывоопасных зонах на этих линиях соединительных и ответвительных коробок должно быть по возможности минимальным.
Suggestion to the documentListen to audioGet a link from a document element
7.3.117. Электропроводки, присоединяемые к электрооборудованию с видом взрывозащиты «искробезопасная электрическая цепь», должны удовлетворять следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
1) искробезопасные цепи должны отделяться от других цепей с соблюдением требований государственных стандартов;
Suggestion to the documentListen to audioGet a link from a document element
2) использование одного кабеля для искробезопасных и искроопасных цепей не допускается;
Suggestion to the documentListen to audioGet a link from a document element
3) провода искробезопасных цепей высокой частоты не должны иметь петель;
Suggestion to the documentListen to audioGet a link from a document element
4) изоляция проводов искробезопасных цепей должна иметь отличительный синий цвет. Допускается маркировать синим цветом только концы проводов;
Suggestion to the documentListen to audioGet a link from a document element
5) провода искробезопасных цепей должны быть защищены от наводок, нарушающих их искробезопасность.
Suggestion to the documentListen to audioGet a link from a document element
7.3.118. Допустимые способы прокладки кабелей и проводов во взрывоопасных зонах приведены в Таблице 7.3.14.
Suggestion to the documentListen to audioGet a link from a document element
7.3.119. Применение шинопроводов во взрывоопасных зонах классов B-I, В-1г, В-П и В-Па запрещается.
Suggestion to the documentListen to audioGet a link from a document element
Во взрывоопасных зонах классов В-Ia и B-Iб применение шинопроводов допускается при выполнении следующих условий:
Suggestion to the documentListen to audioGet a link from a document element
а) шины должны быть изолированы;
Suggestion to the documentListen to audioGet a link from a document element
б) во взрывоопасных зонах класса В-Ia шины должны быть медными;
Suggestion to the documentListen to audioGet a link from a document element
в) неразъемные соединения шин должны быть выполнены сваркой или опрессовкой;
Suggestion to the documentListen to audioGet a link from a document element
г) болтовые соединения (например, в местах присоединения шин к аппаратам и между секциями) должны иметь приспособления, не допускающие самоотвинчивания;
Suggestion to the documentListen to audioGet a link from a document element
д) шинопроводы должны быть защищены металлическими кожухами, обеспечивающими степень защиты не менее IP31. Кожухи должны открываться только при помощи специальных (торцевых) ключей.
Suggestion to the documentListen to audioGet a link from a document element
7.3.120. Наружную прокладку кабелей между взрывоопасными зонами рекомендуется выполнять открыто: на эстакадах, тросах, по стенам зданий и т. п., избегая по возможности прокладки в подземных кабельных сооружениях (каналах, блоках, туннелях) и траншеях.
Suggestion to the documentListen to audioGet a link from a document element
7.3.121. По эстакадам с трубопроводами с горючими газами и ЛВЖ помимо кабелей, предназначенных для собственных нужд (для управления задвижками трубопроводов, сигнализации, диспетчеризации и т. п.), допускается прокладывать до 30 бронированных и небронированных силовых и контрольных кабелей, стальных водогазопроводных труб с изолированными проводами.
Suggestion to the documentListen to audioGet a link from a document element
Небронированные кабели должны прокладываться в стальных водогазопроводных трубах или в стальных коробах.
Suggestion to the documentListen to audioGet a link from a document element
Бронированные кабели следует применять в резиновой, поливинилхлоридной и металлической оболочках, не распространяющих горение. Рекомендуется эти кабели выбирать без подушки. При этом стальные трубы электропроводки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.
Suggestion to the documentListen to audioGet a link from a document element
Строительные конструкции эстакад и галерей должны соответствовать требованиям главы 2.3 ПУЭ. Раздел II*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел II не приводится.
Suggestion to the documentListen to audioGet a link from a document element
При числе кабелей более 30 следует прокладывать их по кабельным эстакадам и галереям (см. главу 2.3 ПУЭ. Раздел II*). Допускается сооружать кабельные эстакады и галереи на общих строительных конструкциях с трубопроводами с горючими газами и ЛВЖ при выполнении противопожарных мероприятий. Допускается прокладка небронированных кабелей.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел II не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.3.122. Кабельные эстакады могут пересекать эстакады с трубопроводами с горючими газами и ЛВЖ как сверху, так и снизу независимо от плотности по отношению к воздуху транспортируемых газов.
Suggestion to the documentListen to audioGet a link from a document element
При количестве кабелей до 15 в месте пересечения допускается не сооружать кабельных эстакад; кабели могут прокладываться в трубном блоке или в плотно закрывающемся стальном коробе с толщиной стенки короба не менее 1,5 мм.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.14.
Suggestion to the documentListen to audioGet a link from a document element
Допустимые способы прокладки кабелей и проводов во взрывоопасных зонах
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Кабели и провода

.‎

Способ прокладки‎

Сети выше 1 кВ‎

Силовые сети и вторичные цепи до 1 кВ‎

Осветительные сети до 380 В‎

Бронированные кабели‎

Открыто — по стенам и строительным конструкциям на скобах и кабельных конструкциях; в коробах, лотках, на тросах, кабельных и технологических эстакадах; в каналах; скрыто в земле (траншеях), в блоках‎ В зонах любого класса
Небронированные кабели в резиновой, поливинилхлридной и металлической оболочках‎ Открыто — при отсутствии механических и химических воздействий; по стенам и строительным конструкциям на скобах и кабельных конструкциях; в лотках, на тросах‎ B-Iб,
‎В-IIа,
‎В-Iг‎
B-Iб,
‎В-IIа,
‎В-Iг‎
В-Iа,
‎B-Iб,
‎В-IIа,
‎В-Iг‎

В каналах пылеуплотненных (например, покрытых асфальтом) или засыпанных песком‎

В-II,
‎В-IIа‎
В-II,
‎В-IIа‎
В-II,
‎В-IIа‎
Открыто — в коробах‎ B-Iб,
‎В-Iг‎

В-Iа,
‎B-Iб,
‎В-Iг‎

В-Iа,
‎B-Iб,
‎В-Iг‎
Открыто и скрыто — в стальных водогазопроводных трубах‎
В зонах любого класса
Изолированные провода‎

Тоже‎

‎‎Тоже‎

Suggestion to the documentListen to audioGet a link from a document element
Примечание. Для искробезопасных цепей во взрывоопасных зонах любого класса разрешается все перечисленные в таблице способы прокладки проводов и кабелей.
Suggestion to the documentListen to audioGet a link from a document element
7.3.123. Кабельные эстакады и их пересечения с эстакадами трубопроводов с горючими газами и ЛВЖ должны удовлетворять следующим требованиям:
Suggestion to the documentListen to audioGet a link from a document element
1. Все конструктивные элементы кабельных эстакад (стойки, настил, ограждения, крыша и др.) должны сооружаться из несгораемых материалов.
Suggestion to the documentListen to audioGet a link from a document element
2. На участке пересечения плюс до 1,5 м в обе стороны от внешних габаритов эстакады с трубопроводами с горючими газами и ЛВЖ кабельная эстакада должна быть выполнена в виде закрытой галереи. Пол кабельной эстакады при прохождении ее ниже эстакады с трубопроводами с горючими газами и ЛВЖ должен иметь отверстия для выхода попавших внутрь нее тяжелых газов.
Suggestion to the documentListen to audioGet a link from a document element
Ограждающие конструкции кабельных эстакад, пересекающихся с эстакадами с трубопроводами с горючими газами и ЛВЖ, должны быть несгораемыми и соответствовать требованиям главы 2.3 ПУЭ. Раздел II*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел II не приводится.
Suggestion to the documentListen to audioGet a link from a document element
3. На участке пересечения эстакады с трубопроводами с горючими газами и ЛВЖ не должны иметь ремонтных площадок и на трубопроводах не должно быть фланцевых соединений, компенсаторов, запорной арматуры и т. п.
Suggestion to the documentListen to audioGet a link from a document element
4. В местах пересечения на кабелях не должны устанавливаться кабельные муфты.
Suggestion to the documentListen to audioGet a link from a document element
5. Расстояние в свету между трубопроводами с горючими газами и ЛВЖ и кабельной эстакадой или трубным блоком с кабелями либо электротехническими коммуникациями должно быть не менее 0,5 м.
Suggestion to the documentListen to audioGet a link from a document element
7.3.124. Наружные кабельные каналы допускается сооружать на расстоянии не менее 1,5 м от стен помещений со взрывоопасными зонами всех классов. В месте входа во взрывоопасные зоны этих помещений каналы должны засыпаться песком по длине не менее 1,5 м.
Suggestion to the documentListen to audioGet a link from a document element
7.3.125. В кабельных каналах, проходящих во взрывоопасной зоне класса В-1г или по территории от одной взрывоопасной зоны до другой, через каждые 100 м должны быть установлены песочные перемычки длиной не менее 1,5 м по верху.
Suggestion to the documentListen to audioGet a link from a document element
7.3.126. Во взрывоопасных зонах любого класса допускается прокладка кабелей в блоках. Выводные отверстия для кабелей из блоков и стыки блоков должны быть плотно заделаны несгораемыми материалами.
Suggestion to the documentListen to audioGet a link from a document element
7.3.127. Сооружение кабельных туннелей на предприятиях с наличием взрывоопасных зон не рекомендуется. При необходимости кабельные туннели могут сооружаться при выполнении следующих условий:
Suggestion to the documentListen to audioGet a link from a document element
1. Кабельные туннели должны прокладываться, как правило, вне взрывоопасных зон.
Suggestion to the documentListen to audioGet a link from a document element
2. При подходе к взрывоопасным зонам кабельные туннели должны быть отделены от них несгораемой перегородкой с пределом огнестойкости 0,75 ч.
Suggestion to the documentListen to audioGet a link from a document element
3. Отверстия для кабелей и труб электропроводки, вводимых во взрывоопасную зону, должны быть плотно заделаны несгораемыми материалами.
Suggestion to the documentListen to audioGet a link from a document element
4. В кабельных туннелях должны быть выполнены противопожарные мероприятия (см. пункт 2.3.122 ПУЭ. Раздел II*).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел II не приводится.
Suggestion to the documentListen to audioGet a link from a document element
5. Выходы из туннеля, а также выходы вентиляционных шахт туннеля должны находиться вне взрывоопасных зон.
Suggestion to the documentListen to audioGet a link from a document element
7.3.128. Открытые токопроводы до 1 кВ и выше гибкой и жесткой конструкций допускается прокладывать по территории предприятия со взрывоопасными зонами на специально для этого предназначенных эстакадах или опорах.
Suggestion to the documentListen to audioGet a link from a document element
Прокладывать открытые токопроводы на эстакадах с трубопроводами с горючими газами и ЛВЖ и эстакадах КИП и А запрещается.
Suggestion to the documentListen to audioGet a link from a document element
7.3.129. Токопроводы до 10 кВ в оболочке со степенью защиты IP54 могут прокладываться по территории предприятия со взрывоопасными зонами на специальных эстакадах, эстакадах с трубопроводами с горючими газами и ЛВЖ и эстакадах КИПиА, если отсутствует возможность вредных наводок на цепи КИПиА от токопроводов. Токопроводы следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.
Suggestion to the documentListen to audioGet a link from a document element
7.3.130. Минимально допустимые расстояния от токопроводов до помещений со взрывоопасными зонами и до наружных взрывоопасных установок приведены в Таблице 7.3.15.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.3.15.
Suggestion to the documentListen to audioGet a link from a document element
Минимальное допустимое расстояние от токопроводов (гибких и жестких) и от кабельных эстакад с транзитными кабелями до помещений с взрывоопасными зонами и до наружных взрывоопасных установок
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Помещения со взрывоопасными зонами и наружные взрывоопасные установки, до которых определяется расстояние‎‏

Расстояние, м‎‎‎

от токопроводов‎

от кабельных эстакад‎

С тяжелыми или сжиженными горючими газами‎‎

Помещения с выходящей в сторону токопроводов и кабельных эстакад несгораемой стеной без проемов и устройств для выброса воздуха из систем вытяжной вентиляции‎ 10‎ Не нормируется‎
Помещения с выходящей в сторону токопроводов и кабельных эстакад стеной с проемами‎ 20‎ 9‎
Наружные взрывоопасные установки, установки, расположенные у стен зданий (в том числе емкости)‎ 30‎ 9‎
Резервуары (газгольдеры)‎ 50‎ 20‎

‎‎С легкими горючими газами и ЛВЖ, с горючими пылью или волокнами

Помещения с выходящей в сторону токопроводов и кабельных эстакад несгораемой стеной без проемов и устройств для выброса воздуха из систем вытяжной вентиляции‎ 10 или 6 (см. примечание, пункт. 2)‎ Не нормируется‎
Помещения с выходящей в сторону токопроводов и кабельных эстакад стеной с проемами‎ 15‎ 9 или 6 (см. примечание, подпункт 2)‎
Наружные взрывоопасные установки, установки, расположенные у стен зданий (в том числе емкости)‎ 25‎ 9‎
Сливно-наливные эстакады с закрытым сливом или наливом ЛВЖ‎ 25‎ 20‎
Резервуары (газгольдеры) с горючими газами‎ 25‎ 20‎
Suggestion to the documentListen to audioGet a link from a document element
Примечания: 1. Проезд пожарных автомобилей к кабельной эстакаде допускается с одной стороны эстакады.
Suggestion to the documentListen to audioGet a link from a document element
2. Минимально допустимые расстояния 6 м применяются до зданий и сооружений I и II степеней огнестойкости со взрывоопасными производствами при соблюдении условий, оговоренных в КМК по проектированию генеральных планов промышленных предприятий.
Suggestion to the documentListen to audioGet a link from a document element
3. Расстояния, указанные и таблице, считаются от стен помещений со взрывоопасными зонами, от стенок резервуаров или от наиболее выступающих частей наружных установок.
Suggestion to the documentListen to audioGet a link from a document element
7.3.131. Допустимые расстояния от кабельных эстакад до помещений со взрывоопасными зонами и до наружных взрывоопасных установок:
Suggestion to the documentListen to audioGet a link from a document element
а) с транзитными кабелями — см. Таблицу 7.3.15;
Suggestion to the documentListen to audioGet a link from a document element
б) с кабелями, предназначенными только для данного производства (здания), — не нормируются.
Suggestion to the documentListen to audioGet a link from a document element
Торцы ответвлений от кабельных эстакад для подвода кабелей к помещениям со взрывоопасными зонами или к наружным взрывоопасным установкам могут примыкать непосредственно к стенам помещений со взрывоопасными зонами и к наружным взрывоопасным установкам.
Suggestion to the documentListen to audioGet a link from a document element
Заземление
Suggestion to the documentListen to audioGet a link from a document element
7.3.132. На взрывоопасные зоны любого класса в помещениях и на наружные взрывоопасные установки распространяются приведенные в пункте 1.7.38 ПУЭ. Раздел I* требования о допустимости применения в электроустановках до 1 кВ глухозаземленной или изолированной нейтрали. При изолированной нейтрали должен быть обеспечен автоматический контроль изоляции сети с действием на сигнал и контроль исправности пробивного предохранителя.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.3.133. Во взрывоопасных зонах классов B-I, В-Ia и В-II рекомендуется применять защитное отключение (см. главу 1.7 ПУЭ. Раздел I*). Во взрывоопасных зонах любого класса должно быть выполнено уравнивание потенциалов согласно пункту 1.7.47 ПУЭ. Раздел I*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.3.134. Во взрывоопасных зонах любого класса подлежат заземлению также:
Suggestion to the documentListen to audioGet a link from a document element
а) в дополнении пункта 1.7.33 ПУЭ. Раздел I* — электроустановки при всех напряжениях переменного и постоянного тока;
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
б) электрооборудование, установленное на заземленных металлических конструкциях, которые в соответствии с подпунктом 1 пункта 1.7.48 ПУЭ. Раздел I*, в невзрывоопасных зонах разрешается не заземлять. Это требование не относится к электрооборудованию, установленному внутри заземленных корпусов шкафов и пультов.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
В качестве заземляющих защитных проводников должны быть использованы проводники, специально предназначенные для этой цели.
Suggestion to the documentListen to audioGet a link from a document element
7.3.135. В электроустановках до 1 кВ с глухозаземленной нейтралью заземление электрооборудования должно осуществляться:
Suggestion to the documentListen to audioGet a link from a document element
а) в силовых сетях во взрывоопасных зонах любого класса — отдельной жилой кабеля или провода;
Suggestion to the documentListen to audioGet a link from a document element
б) в осветительных сетях во взрывоопасных зонах любого класса, кроме класса В-I, — на участке от светильника до ближайшей ответвительной коробки — отдельным проводником, присоединенным к PEN проводнику в ответвительной коробке;
Suggestion to the documentListen to audioGet a link from a document element
в) в осветительных сетях во взрывоопасной зоне класса В-I — отдельным проводником, проложенным от светильника до ближайшего группового щитка;
Suggestion to the documentListen to audioGet a link from a document element
г) на участке сети от РУ и ТП, находящихся вне взрывоопасной зоны, до щита, сборки, распределительного пункта и т. п., также находящихся вне взрывоопасной зоны, от которых осуществляется питание электроприемников, расположенных во взрывоопасных зонах любого класса, допускается в качестве РЕ проводника использовать алюминиевую оболочку питающих кабелей.
Suggestion to the documentListen to audioGet a link from a document element
7.3.136. РЕ проводники во всех звеньях сети должны быть проложены в общих оболочках, трубах, коробах, пучках с фазными проводниками.
Suggestion to the documentListen to audioGet a link from a document element
7.3.137. В электроустановках до 1 кВ и выше с изолированной нейтралью заземляющие проводники допускается прокладывать как в общей оболочке с фазными, так и отдельно от них.
Suggestion to the documentListen to audioGet a link from a document element
Магистрали заземления должны быть присоединены к заземлителям в двух или более разных местах и по возможности с противоположных концов помещения.
Suggestion to the documentListen to audioGet a link from a document element
7.3.138. Использование металлических конструкций зданий, конструкций производственного назначения, стальных труб электропроводки, металлических оболочек кабелей и т. п. в качестве заземляющих защитных проводников допускается только как дополнительное мероприятие.
Suggestion to the documentListen to audioGet a link from a document element
7.3.139. В электроустановках до 1 кВ с глухозаземленной нейтралью в целях обеспечения автоматического отключения аварийного участка проводимость РЕ проводников должна быть выбрана такой, чтобы при замыкании на корпус или РЕ проводник возникал ток КЗ, превышающий не менее чем в 4 раза номинальный ток плавкой вставки ближайшего предохранителя и не менее чем в 6 раз ток расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику.
Suggestion to the documentListen to audioGet a link from a document element
При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (без выдержки времени), следует руководствоваться требованиями, касающимися кратности тока КЗ и приведенными в пункте 1.7.79 ПУЭ. Раздел I*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.3.140. Расчетная проверка полного сопротивления петли фаза-нуль в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью должна предусматриваться для всех электроприемников, расположенных во взрывоопасных зонах классов В-I и В-II, и выборочно (но не менее 10% общего количества) для электроприемников, расположенных во взрывоопасных зонах классов В-Ia, B-Iб, В-Iг и В-IIа и имеющих наибольшее сопротивление петли фаза-нуль.
Suggestion to the documentListen to audioGet a link from a document element
7.3.141. Проходы специально проложенных заземляющих защитных проводников через стены помещений со взрывоопасными зонами должны производиться в отрезках труб или в проемах. Отверстия труб и проемов должны быть уплотнены несгораемыми материалами. Соединение заземляющих защитных проводников в местах проходов не допускается.
Suggestion to the documentListen to audioGet a link from a document element
Молниезащита и защита от статического электричества
Suggestion to the documentListen to audioGet a link from a document element
7.3.142. Защита зданий, сооружений и наружных установок, имеющих взрывоопасные зоны, от прямых ударов молнии и вторичных ее проявлений должна выполняться в соответствии с КМК «Инструкция по проектированию и устройству молниезащиты зданий и сооружений».
Suggestion to the documentListen to audioGet a link from a document element
7.3.143. Защита установок от статического электричества должна выполняться в соответствии с действующими нормативными документами.
Suggestion to the documentListen to audioGet a link from a document element
Глава 7.4. Электроустановки в пожароопасных зонах
Suggestion to the documentListen to audioGet a link from a document element
Область применения
Suggestion to the documentListen to audioGet a link from a document element
7.4.1. Настоящая глава Правил распространяется на электроустановки, размещаемые в пожароопасных зонах внутри и вне помещений. Эти электроустановки должны удовлетворять также требованиям других разделов Правил в той мере, в какой они не дополнены настоящей главой.
Suggestion to the documentListen to audioGet a link from a document element
Выбор и установка электрооборудования (машин, аппаратов, устройств) и сетей для пожароопасных зон выполняются в соответствии с настоящей главой Правил на основе классификации горючих материалов (жидкостей, пылей и волокон).
Suggestion to the documentListen to audioGet a link from a document element
Требования к электроустановкам жилых и общественных зданий приведены в главе 7.1 настоящих Правил, а к электроустановкам зрелищных предприятий, клубных учреждений и спортивных сооружений — в главе 7.2 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
Определения. Общие требования
Suggestion to the documentListen to audioGet a link from a document element
7.4.2. Пожароопасной зоной называется пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие (сгораемые) вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях.
Suggestion to the documentListen to audioGet a link from a document element
Классификация пожароопасных зон приведена в пунктах 7.4.37.4.6 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
7.4.3. Зоны класса П-1 — зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки выше 61° С (см. пункт 7.3.12 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
7.4.4. Зоны класса П-II — зоны, расположенные в помещениях, в которых выделяются горючие пыль или волокна с нижним концентрационным пределом воспламенения более 65 г/м3 к объему воздуха.
Suggestion to the documentListen to audioGet a link from a document element
7.4.5. Зоны класса П-IIа — зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества.
Suggestion to the documentListen to audioGet a link from a document element
7.4.6. Зоны класса П-III — расположенные вне помещения зоны, в которых обращаются горючие жидкости с температурой вспышки выше 610° С или твердые горючие вещества.
Suggestion to the documentListen to audioGet a link from a document element
7.4.7. Зоны в помещениях и зоны наружных установок в пределах до 5 м по горизонтали и вертикали от аппарата, в которых постоянно или периодически обращаются горючие вещества, но технологический процесс ведется с применением открытого огня, раскаленных частей либо технологические аппараты имеют поверхности, нагретые до температуры самовоспламенения горючих паров, пылей или волокон, не относятся в части их электрооборудования к пожароопасным. Класс среды в помещениях или среды наружных установок за пределами указанной 5-метровой зоны следует определять в зависимости от технологических процессов, применяемых в этой среде.
Suggestion to the documentListen to audioGet a link from a document element
Зоны в помещениях и зоны наружных установок, в которых твердые, жидкие и газообразные горючие вещества сжигаются в качестве топлива или утилизируются путем сжигания, не относятся в части их электрооборудования к пожароопасным.
Suggestion to the documentListen to audioGet a link from a document element
7.4.8. Зоны в помещениях вытяжных вентиляторов, а также в помещениях приточных вентиляторов (если приточные системы работают с применением рециркуляции воздуха), обслуживающих помещения с пожароопасными зонами класса П-II, относятся также к пожароопасным зонам класса П-II.
Suggestion to the documentListen to audioGet a link from a document element
Зоны в помещениях вентиляторов местных отсосов относятся к пожароопасным зонам того же класса, что и обслуживаемая ими зона.
Suggestion to the documentListen to audioGet a link from a document element
Для вентиляторов, установленных за наружными ограждающими конструкциями и обслуживающих пожароопасные зоны класса П-П и пожароопасные зоны любого класса местных отсосов, электродвигатели выбираются как для пожароопасной зоны класса П-Ш.
Suggestion to the documentListen to audioGet a link from a document element
7.4.9. Определение границ и класса пожароопасных зон должно производиться технологами совместно с электриками проектной или эксплуатационной организации.
Suggestion to the documentListen to audioGet a link from a document element
В помещениях с производствами (и складов) категории В электрооборудование должно удовлетворять, как правило, требованиям главы 7.4 настоящих Правил к электроустановкам в пожароопасных зонах соответствующего класса.
Suggestion to the documentListen to audioGet a link from a document element
7.4.10. При размещении в помещениях или наружных установках единичного пожароопасного оборудования, когда специальные меры против распространения пожара не предусмотрены, зона в пределах до 3 м по горизонтали и вертикали от этого оборудования является пожароопасной.
Suggestion to the documentListen to audioGet a link from a document element
7.4,18. При выборе электрооборудования, устанавливаемого в пожароопасных зонах, необходимо учитывать также условия окружающей среды (химическую активность, атмосферные осадки и т. п.).
Suggestion to the documentListen to audioGet a link from a document element
7.4.12. Неподвижные контактные соединения в пожароопасных зонах любого класса должны выполняться сваркой, опрессовкой, пайкой, свинчиванием или иным равноценным способом. Разборные контактные соединения должны быть снабжены приспособлением для предотвращения самоотвинчивания.
Suggestion to the documentListen to audioGet a link from a document element
7.4.13. Защита зданий, сооружений и наружных установок, содержащих пожароопасные зоны, от прямых ударов молнии и вторичных ее проявлений, а также заземление установленного в них оборудования (металлических сосудов, трубопроводов и т. п.), содержащего горючие жидкости, порошкообразные или волокнистые материалы и т. п., для предотвращения искрения, обусловленного статическим электричеством, должны выполняться в соответствии с действующими нормативами по проектированию и устройству молниезащиты зданий и сооружений и защиты установок от статического электричества.
Suggestion to the documentListen to audioGet a link from a document element
В пожароопасных зонах любого класса должны быть предусмотрены меры для снятия статических зарядов с оборудования.
Suggestion to the documentListen to audioGet a link from a document element
7.4.14. Заземление электрооборудования в пожароопасных зонах должно выполняться в соответствии с главой 1.7 ПУЭ. Раздел I*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Электрические машины
Suggestion to the documentListen to audioGet a link from a document element
7.4.15. В пожароопасных зонах любого класса могут применяться электрические машины с классами напряжения до 10 кВ при условии, что их оболочки имеют степень защиты в соответствии с государственным стандартом «Машины электрические вращающиеся. Классификация степени защиты, обеспечиваемых оболочками вращающихся электрических машин» не менее указанной в Таблице 7.4.1.
Suggestion to the documentListen to audioGet a link from a document element
В пожароопасных зонах любого класса могут применяться электрические машины, продуваемые чистым воздухом с вентиляцией по замкнутому или разомкнутому циклу. При вентиляции по замкнутому циклу в системе вентиляции должно быть предусмотрено устройство для компенсации потерь воздуха и создания избыточного давления в машинах и воздуховодах.
Suggestion to the documentListen to audioGet a link from a document element
Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой машины устанавливаются.
Suggestion to the documentListen to audioGet a link from a document element
До освоения электропромышленностью крупных синхронных машин, машин постоянного тока и статических преобразовательных агрегатов в оболочке со степенью защиты IP44 допускается применять в пожароопасных зонах класса П-Па машины и агрегаты со степенью защиты оболочки не менее IP20.
Suggestion to the documentListen to audioGet a link from a document element
7.4.16. Воздух для вентиляции электрических машин не должен содержать паров и пыли горючих веществ. Выброс отработавшего воздуха при разомкнутом цикле вентиляции в пожароопасную зону не допускается.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.4.1.
Suggestion to the documentListen to audioGet a link from a document element
Минимальные допустимые степени защиты оболочек электрических машин в зависимости от класса пожароопасной зоны
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

‎‏Вид установки и условия работы

Степень защиты оболочки для пожароопасной зоны класса‎‎

П-I‎

П-II‎

П-IIа‎

П-III‎

Стационарно установленные машины, искрящие или с искрящими частями по условиям работы‎ IP44‎ IP54*‎ IP44‎ IP44‎
Стационарно установленные машины, не искрящие и без искрящих частей по условиям работы‎ IP44‎ IP44‎ IP44‎ IP44‎
Машины с частями, искрящими и не искрящими по условиям работы, установленные на передвижных механизмах и установках (краны, тельферы, электротележки и т. п.) IP44‎ IP54*‎ IP44‎ IP44‎
Suggestion to the documentListen to audioGet a link from a document element
* До освоения электропромышленностью машин со степенью оболочки IP54 могут применяться машины со степенью защиты оболочки IP44.
Suggestion to the documentListen to audioGet a link from a document element
7.4.17. Электрооборудование переносного электрифицированного инструмента в пожароопасных зонах любого класса должно быть со степенью защиты оболочки не менее IP44; допускается степень защиты оболочки IP33 при условии выполнения специальных технологических требований к ремонту оборудования в пожароопасных зонах.
Suggestion to the documentListen to audioGet a link from a document element
7.4.18. Электрические машины с частями, нормально искрящими по условиям работы (например, электродвигатели с контактными кольцами), должны располагаться на расстоянии не менее 1 м от мест размещения горючих веществ или отделяться от них несгораемым экраном.
Suggestion to the documentListen to audioGet a link from a document element
7.4.19. Для механизмов, установленных в пожароопасных зонах, допускается применение электродвигателей с меньшей степенью защиты оболочки, чем указано в Таблице 7.4.1, при следующих условиях:
Suggestion to the documentListen to audioGet a link from a document element
электродвигатели должны устанавливаться вне пожароопасных зон; привод механизма должен осуществляться при помощи вала, пропущенного через стену, с устройством в ней сальникового уплотнения.
Suggestion to the documentListen to audioGet a link from a document element
Электрические аппараты и приборы
Suggestion to the documentListen to audioGet a link from a document element
7.4.20. В пожароопасных зонах могут применяться электрические аппараты, приборы, шкафы и сборки зажимов, имеющие степень защиты оболочки в соответствии с государственным стандартом «Аппараты электрические на напряжение до 1000 В. Оболочки. Степень защиты» не менее указанной в Таблице 7.4.2.
Suggestion to the documentListen to audioGet a link from a document element
Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой аппараты и приборы устанавливаются.
Suggestion to the documentListen to audioGet a link from a document element
7.4.21. Аппараты и приборы, устанавливаемые в шкафах, могут иметь меньшую степень защиты оболочки, чем указано в Таблице 7.4.2 (в том числе исполнение IP00), при условии, что шкафы имеют степень защиты оболочки не ниже указанной в Таблице 7.4.2 для данной пожароопасной зоны.
Suggestion to the documentListen to audioGet a link from a document element
7.4.22. В пожароопасных зонах любого класса могут применяться аппараты, приборы, шкафы и сборки зажимов, продуваемые чистым воздухом под избыточным давлением.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.4.2.
Suggestion to the documentListen to audioGet a link from a document element
Минимальные допустимые степени защиты оболочек электрических аппаратов, приборов, шкафов и сборок зажимов в зависимости от класса пожароопасной зоны
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Вид установки и условия работы‎‏‎

Степень защиты оболочки для пожароопасной зоны класса‎‎

П-I‎

П-II П-IIа‎ П-III‎
Установленные стационарно или на передвижных механизмах и установках (краны, тельферы, электротележки и т. п.), искрящие по условиям работы‎ IP44‎ IP54‎ IР44‎ IP44‎
Установленные стационарно или на передвижных механизмах и установках, не искрящие по условиям работы‎ IP44‎ IP44‎ IP44‎ IP44 ‎
Шкафы для размещения аппаратов и приборов‎ IP44‎ IP54*
IP44**‎
IP44‎ IP44‎
Коробки сборок зажимов силовых и вторичных цепей‎ IP44‎ IP44‎ IP44‎ IP44‎
Suggestion to the documentListen to audioGet a link from a document element
* При установке в них аппаратов и приборов, искрящих по условиям работы. До освоения электропромышленностью шкафов со степенью защиты оболочки 1Р54 могут применяться шкафы со степенью защиты оболочки IP44.
Suggestion to the documentListen to audioGet a link from a document element
** При установке в них аппаратов и приборов, не искрящих по условиям работы.
Suggestion to the documentListen to audioGet a link from a document element
7.4.23. В пожароопасных зонах любого класса могут применяться аппараты и приборы в маслонаполненном исполнении (за исключением кислородных установок и подъемных механизмов, где применение этих аппаратов и приборов запрещается).
Suggestion to the documentListen to audioGet a link from a document element
7.4.24. Щитки и выключатели осветительных сетей рекомендуется выносить из пожароопасных зон любого класса, если это не вызывает существенного удорожания и расхода цветных металлов.
Suggestion to the documentListen to audioGet a link from a document element
Электроустановки запираемых складских помещений, в которых есть пожароопасные зоны любого класса, должны иметь аппараты для отключения извне силовых и осветительных сетей независимо от наличия отключающих аппаратов внутри помещений. Отключающие аппараты должны быть установлены в ящике из несгораемого материала с приспособлением для пломбирования на ограждающей конструкции из несгораемого материала, а при ее отсутствии — на отдельной опоре.
Suggestion to the documentListen to audioGet a link from a document element
Отключающие аппараты должны быть доступны для обслуживания в любое время суток.
Suggestion to the documentListen to audioGet a link from a document element
7.4.25. Если в пожароопасных зонах любого класса по условиям производства необходимы электронагревательные приборы, то нагреваемые рабочие части их должны быть защищены от соприкосновения с горючими веществами, а сами приборы установлены на поверхности из негорючего материала. Для защиты от теплового излучения электронагревательных приборов необходимо устанавливать экраны из несгораемых материалов.
Suggestion to the documentListen to audioGet a link from a document element
В пожароопасных зонах любого класса складских помещений, а также в зданиях архивов, музеев, галерей, библиотек (кроме специально предназначенных помещений, например, буфетов) применение электронагревательных приборов запрещается.
Suggestion to the documentListen to audioGet a link from a document element
Электрические грузоподъемные механизмы
Suggestion to the documentListen to audioGet a link from a document element
7.4.26. Степень защиты оболочки электрооборудования, применяемого для кранов, талей и аналогичных им механизмов, должна соответствовать Таблицам 7.4.17.4.3.
Suggestion to the documentListen to audioGet a link from a document element
7.4.27. Токопровод подъемных механизмов (кранов, талей и т. п.) в пожароопасных зонах классов П-I и П-II должен выполняться переносным гибким кабелем с медными жилами, с резиновой изоляцией, в оболочке, стойкой к окружающей среде. В пожароопасных зонах классов П-IIа и П-III допускается применение троллеев и троллейных шинопроводов, но они не должны быть расположены над местами размещения горючих веществ.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.4.3.
Suggestion to the documentListen to audioGet a link from a document element
Минимальные допустимые степени защиты светильников в зависимости от класса пожароопасной зоны
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Источники света, устанавливаемые в светильниках‎‏

Степень защиты светильников для пожароопасной зоны класса‎‎‎

П-I

П-II‎

П-IIа, а также П-II при наличии местных нижних отсосов и общеобменной вентиляции‎

П-Ш‎
Лампы накаливания‎

IP53‎

IP53‎ 2'3 2'3‎
Лампы ДРЛ‎ IP53‎ IP53‎ IP23‎ IP23‎
Люминесцентные лампы‎ 5'3‎ 5'3‎ IP23‎‎ IP23‎
Suggestion to the documentListen to audioGet a link from a document element
Примечание. Допускается изменять степень защиты оболочки от проникновения воды (2-я цифра обозначения) в зависимости от условий среды, в которой устанавливаются светильники.
Suggestion to the documentListen to audioGet a link from a document element
Распределительные устройства, трансформаторные и преобразовательные подстанции
Suggestion to the documentListen to audioGet a link from a document element
7.4.28. Установка РУ до 1 кВ и выше в пожароопасных зонах любого класса не рекомендуется. При необходимости установки РУ в пожароопасных зонах степень защиты его элементов (шкафов и т. п.) должна соответствовать Таблице 7.4.2.
Suggestion to the documentListen to audioGet a link from a document element
7.4.29. В пожароопасных зонах любого класса, за исключением пожароопасных зон в складских помещениях, а также зданий и помещений архивов, музеев, картинных галерей, библиотек, допускается на участках, огражденных сетками, открытая установка КТП, КПП с трансформаторами сухими или с негорючим заполнением, а также комплектных конденсаторных установок (далее — ККУ) с негорючим заполнением конденсаторов. При этом степень защиты оболочки шкафов КТП, КПП и ККУ должна быть не менее IR41. Расстояние от КТП, КПП и ККУ до ограждения принимается в соответствии с главой 4.2 ПУЭ. Раздел IV*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
В пожароопасных зонах любого класса, за исключением пожароопасных зон в складских помещениях, а также помещений архивов, музеев, картинных галерей, библиотек, могут размешаться встроенные или пристроенные КТП и КПП с маслонаполненными трансформаторами и подстанции с маслонаполненными трансформаторами в закрытых камерах, сооружаемые в соответствии с требованиями главы 4.2 ПУЭ. Раздел IV* и пунктом 7.4.30 настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.4.30. Подстанции с маслонаполненными трансформаторами могут быть встроенными или пристроенными при выполнении следующих условий:
Suggestion to the documentListen to audioGet a link from a document element
1. Двери и вентиляционные отверстия камер трансформаторов с масляным заполнением не должны выходить в пожароопасные зоны.
Suggestion to the documentListen to audioGet a link from a document element
2. Отверстия в стенах и полу в местах прохода кабелей и труб электропроводки должны быть плотно заделаны несгораемыми материалами.
Suggestion to the documentListen to audioGet a link from a document element
3. Выход из подстанции с маслонаполненными трансформаторами, установленными в камерах, в пожароопасную зону может быть выполнен только из помещения РУ до1 кВ. При этом дверь должна быть самозакрывающейся и иметь предел огнестойкости не менее 0,6 ч.
Suggestion to the documentListen to audioGet a link from a document element
4. Выход из помещений КТП и КПП в пожароопасную зону, а также транспортировка трансформаторов КТП и КПП через пожароопасную зону допускаются. При этом дверь предусматривается, как указано в п. 3, а ворота — с пределом огнестойкости не менее 0,6 ч.
Suggestion to the documentListen to audioGet a link from a document element
Примечание. РУ, ТП, ПП считаются встроенными, если имеют две или три стеныг (перегородки), общие со смежными помещениями с пожароопасными зонами, и пристроенными, если имеют только одну стену (перегородку), общую с указанными помещениями.
Suggestion to the documentListen to audioGet a link from a document element
7.4.31 Электрооборудование с масляным заполнением (трансформаторы, батареи конденсаторов, выключатели и т. п.) может устанавливаться на расстоянии не менее 0,8 м от наружной стены здания с пожароопасными зонами при условии, что расстояние по горизонтали и вертикали от проемов в стене здания до установленного электрооборудования будет не менее 4 м.
Suggestion to the documentListen to audioGet a link from a document element
Электрические светильники
Suggestion to the documentListen to audioGet a link from a document element
7.4.32. В пожароопасных зонах должны применяться светильники, имеющие степень защиты не менее указанной в Таблице 7.4.3.
Suggestion to the documentListen to audioGet a link from a document element
7.4.33. Конструкция светильников с лампами ДРЛ должна исключать выпадание из них ламп. Светильники с лампами накаливания должны иметь сплошное силикатное стекло, защищающее лампу. Они не должны иметь отражателей и рассеивателей из сгораемых материалов. В пожароопасных зонах любого класса складских помещений светильники с люминесцентными лампами не должны иметь отражателей и рассеивателей из горючих материалов.
Suggestion to the documentListen to audioGet a link from a document element
7.4.34. Электропроводка внутри светильников с лампами накаливания и ДРЛ до места присоединения внешних проводников должна выполняться термостойкими проводами.
Suggestion to the documentListen to audioGet a link from a document element
7.4.35. Переносные светильники в пожароопасных зонах любого класса должны иметь степень защиты не менее IP54; стеклянный колпак светильника должен быть защищен металлической сеткой.
Suggestion to the documentListen to audioGet a link from a document element
Электропроводки, токопроводы, воздушные и кабельные линии
Suggestion to the documentListen to audioGet a link from a document element
7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.
Suggestion to the documentListen to audioGet a link from a document element
7.4.37. Через пожароопасные зоны любого класса, а также на расстояниях менее 1 м по горизонтали и вертикали от пожароопасной зоны запрещается прокладывать не относящиеся к данному технологическому процессу (производству) транзитные электропроводки и кабельные линии всех напряжений.
Suggestion to the documentListen to audioGet a link from a document element
7.4.38. В пожароопасных зонах любого класса применение неизолированных проводов запрещается (исключение см. в пунктах 7.4,27, 7.4.43 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
7.4.39. В пожароопасных зонах любого класса разрешаются все виды прокладок кабелей и проводов. Расстояние от кабелей и изолированных проводов, прокладываемых открыто непосредственно по конструкциям, на изоляторах, лотках, тросах и т. п. до мест открыто хранимых (размещаемых) горючих веществ, должно быть не менее 1 м.
Suggestion to the documentListen to audioGet a link from a document element
Прокладка незащищенных изолированных проводов с алюминиевыми жилами в пожароопасных зонах любого класса должна производиться в трубах и коробах.
Suggestion to the documentListen to audioGet a link from a document element
7.4.40. По эстакадам с трубопроводами с горючими газами и жидкостями, проходящим по территории с пожароопасной зоной класса П-Ш, допускается прокладка изолированных проводов в стальных трубах, небронированных кабелей в стальных трубах и коробах, бронированных кабелей открыто. При этом стальные трубы электропроводки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.
Suggestion to the documentListen to audioGet a link from a document element
7.4.41. Для передвижных электроприемников должны применяться переносные гибкие кабели с медными жилами, с резиновой изоляцией, в оболочке, стойкой к окружающей среде.
Suggestion to the documentListen to audioGet a link from a document element
7.4.42. Соединительные и ответвительные коробки, применяемые в электропроводках в пожароопасных зонах любого класса, должны иметь степень защиты оболочки не менее IP43. Они должны изготавливаться из стали или другого прочного материала, а их размеры должны обеспечивать удобство монтажа и надежность соединения проводов.
Suggestion to the documentListen to audioGet a link from a document element
Части коробок, выполненные из металла, должны иметь внутри изолирующую выкладку или надежную окраску. Пластмассовые части, кроме применяемых в групповой сети освещения, должны быть изготовлены из трудногорючей пластмассы.
Suggestion to the documentListen to audioGet a link from a document element
7.4.43. В пожароопасных зонах классов П-I, П-II и П-Па допускается применение шинопроводов до 1 кВ с медными и алюминиевыми шинами со степенью защиты IR20 и выше, при этом в пожароопасных зонах П-I и П-П все шины, в том числе и шины ответвления, должны быть изолированными. В шинопроводах со степенью защиты IP54 и выше шины допускается не изолировать.
Suggestion to the documentListen to audioGet a link from a document element
Неразборные контактные соединения шин должны быть выполнены сваркой, а разборные соединения — с применением приспособлений для предотвращения самоотвинчивания.
Suggestion to the documentListen to audioGet a link from a document element
Температура всех элементов шинопроводов, включая ответвительные коробки, устанавливаемые в пожароопасных зонах класса П-I, не должна превышать 60° С.
Suggestion to the documentListen to audioGet a link from a document element
7.4.44. Ответвительные коробки с коммутационными и защитными аппаратами, а также разъемные контактные соединения допускается применять в пожароопасных зонах всех классов. При этом ответвительные коробки, установленные на шинопроводах, включая места ввода кабелей (проводов) и места соприкосновения с шинопроводами, должны иметь степень защиты IP44 и выше для пожароопасных зон классов П-I и П-Па, IP54 и выше для зон класса П-П.
Suggestion to the documentListen to audioGet a link from a document element
Для зон классов П-I и П-II должен быть обеспечен опережающий разрыв цепи ответвления в момент коммутации разъемных контактных соединений.
Suggestion to the documentListen to audioGet a link from a document element
В помещениях архивов, музеев, картинных галерей, библиотек, а также в пожароопасных зонах складских помещений запрещается применение разъемных контактных соединений, за исключением соединений во временных сетях при показе экспозиций.
Suggestion to the documentListen to audioGet a link from a document element
7.4.45. Расстояния от оси ВЛ до пожароопасных зон должны выбираться по пунктам 2.4.64 и 2.5.163 ПУЭ. Раздел II*, за исключением расстояний от ВЛ до 1 кВ с неизолированными проводами из алюминия, сталеалюминия или алюминиевых сплавов до открытых наземных складов, перечисленных в Таблице 7.4.4. Расстояние от оси ВЛ до 1 кВ до складов, перечисленных в Таблице 7.4.4, должно быть не менее указанного в Таблице 7.4.5; данное требование не распространяется на ВЛ наружного освещения, размещаемые на территории складов.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел II не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.4.4.
Suggestion to the documentListen to audioGet a link from a document element
Открытые наземные склады хранения горючих материалов и веществ, готовой продукции и оборудования
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Склады‎

Вместимость, площадь‎

Каменного угля, торфа, грубых кормов (сена, соломы), льна, конопли, хлопка, зерна‎

Более 1000 т‎

Лесоматериалов, дров, щепы, опилок‎

Более 1000 м3‎

Горючих жидкостей‎

Более 3000 м3‎

Готовой продукции и оборудования в сгораемой упаковке‎

Более 1 га‎

Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.4.5.
Suggestion to the documentListen to audioGet a link from a document element
Наименьшее расстояние от оси ВЛ до 1 кВ с неизолированными проводами из алюминия, сталеалюминия или алюминиевых сплавов до границ открытых наземных складов, перечисленных в Таблице 7.4.4
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Высота повеса верхнего провода ВЛ от уровня земли, м‎‏

Наименьшее расстояние, м, при расчетной скорости ветра, м/с (районе по ветру)‎‎‎

16(1)‎ 18(11)‎ 21 (III)‎ 24 (IV)‎ 27 (V)‎ 30 (VI)‎ 33 (VII)‎
До 7‎ 17‎ 19‎ 27‎ 31‎ 36‎ 41‎ 46‎
7,5‎ 18‎ 20‎ 31‎ 33‎ 38‎ 43‎ 48‎
8‎ 19‎ 21‎ 35‎ 35‎ 40‎ 45‎ 50‎
9‎ 20,5 23‎ 37‎ 37‎ 43‎ 49‎ 53‎
10‎ 22‎ 24‎ 40‎ 40‎ 46‎ 53‎ 57‎
Suggestion to the documentListen to audioGet a link from a document element
Глава 7.5 Электротермические установки
Suggestion to the documentListen to audioGet a link from a document element
Область применения
Suggestion to the documentListen to audioGet a link from a document element
7.5.1. Настоящая глава Правил распространяется на производственные и лабораторные установки электропечей и электротермических устройств (электронагревательных приборов, аппаратов) переменного тока промышленной (50 Гц), пониженной (ниже 50 Гц), повышенной — средней (до 30 кГц) и высокой (выше 30 кГц) частоты и постоянного (выпрямленного) тока:
Suggestion to the documentListen to audioGet a link from a document element
сопротивления прямого и косвенного действия (с любым материалом нагревательного элемента: твердым и жидким), в том числе электрошлакового переплава и литья;
Suggestion to the documentListen to audioGet a link from a document element
дуговых прямого, косвенного действия и комбинированного действия (с преобразованием электрической энергии в тепловую в электрической дуге и в сопротивлении), в том числе электропечей руднотермических и ферросплавных, а также плазменных нагревательных и плавильных;
Suggestion to the documentListen to audioGet a link from a document element
индукционных нагревательных (в том числе закалочных) и плавильных (в том числе тигельных и канальных);
Suggestion to the documentListen to audioGet a link from a document element
диэлектрического нагрева;
Suggestion to the documentListen to audioGet a link from a document element
электронно-лучевых.
Suggestion to the documentListen to audioGet a link from a document element
Настоящая глава Правил распространяется на все элементы электроустановок перечисленных видов электропечей и электротермических устройств любых конструкций, назначений и режимов работы, а также с любыми средами (воздух, вакуум, инертный газ и т. п.) и давлениями в их рабочих камерах.
Suggestion to the documentListen to audioGet a link from a document element
7.5.2. Электротермические установки и используемое в них электротехническое и другое оборудование кроме требований настоящей главы должны удовлетворять также требованиям разд. 1 — 6 в той мере, в какой они не дополнены настоящей главой.
Suggestion to the documentListen to audioGet a link from a document element
Общие требования
Suggestion to the documentListen to audioGet a link from a document element
7.5.3. Электротермические установки в отношении обеспечения надежности электроснабжения, как правило, следует относить к электроприемникам II и III категорий в соответствии с пунктом 1.2.17 ПУЭ. Раздел I*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Категории электроприемников основного оборудования и вспомогательных механизмов, а также объем резервирования электрической части должны определяться с учетом особенностей конструкции оборудования электротермических установок и предъявляемых действующими стандартами, нормами и правилами требований к такому оборудованию, системам снабжения его водой, газами, сжатым воздухом, создания и поддержания в рабочих камерах давления или разрежения.
Suggestion to the documentListen to audioGet a link from a document element
К III категории, как правило, следует относить электроприемники электротермических установок цехов и участков несерийного производства: кузнечных, штамповочных, прессовых, механических, механосборочных и окрасочных; цехов и участков (отделений и мастерских) инструментальных, сварочных, сборного железобетона, деревообрабатывающих и деревообделочных, экспериментальных, ремонтных, а также лабораторий, испытательных станций, гаражей, депо, административных зданий.
Suggestion to the documentListen to audioGet a link from a document element
7.5.4. Для питания электроприемников электротермических установок от электрических сетей общего назначения в зависимости от мощности электроприемников и принятой схемы электроснабжения (радиальной или магистральной) должны использоваться жесткие или гибкие токопроводы, кабельные линии или электропроводки.
Suggestion to the documentListen to audioGet a link from a document element
7.5.5. Электротермические установки, в которых электрическая энергия преобразуется в тепловую на постоянном токе, переменном токе пониженной, повышенно-средней или высокой частоты, должны содержать преобразовательные агрегаты, присоединяемые к питающим электрическим сетям общего назначения непосредственно или через самостоятельные печные (силовые, преобразовательные) трансформаторы.
Suggestion to the documentListen to audioGet a link from a document element
Печными (силовыми) трансформаторами или автотрансформаторами должны быть оборудованы также электротермические установки промышленной частоты с дуговыми печами (устройствами) прямого, косвенного и комбинированного действия (вне зависимости от их напряжения и мощности) и установки с печами (устройствами) индукционными и сопротивления прямого и косвенного действия, работающие на напряжении, отличающемся от напряжения электрической сети общего назначения, или при единичной мощности печей (устройств) индукционных и сопротивления: однофазных — 400 кВт и более, трехфазных — 1,6 МВт и более.
Suggestion to the documentListen to audioGet a link from a document element
Преобразователи и печные (преобразовательные) трансформаторы (автотрансформаторы) должны обеспечивать вторичное напряжение в соответствии с требованиями технологического процесса, а первичное напряжение электротермической установки должно выбираться с учетом технико-экономической целесообразности.
Suggestion to the documentListen to audioGet a link from a document element
Печные трансформаторы (автотрансформаторы) и преобразователи, как правило, должны снабжаться устройствами для регулирования напряжения в соответствии с требованиями технологического процесса. Трансформаторы (автотрансформаторы) с переключателями ступеней без нагрузки должны иметь блокировку, запрещающую выполнение переключений без снятия напряжения.
Suggestion to the documentListen to audioGet a link from a document element
7.5.6. Электрическую нагрузку присоединяемых к электрической сети общего назначения нескольких однофазных электроприемников электротермических установок следует по возможности равномерно распределять между фазами сети. Во всех возможных эксплуатационных режимах работы таких электроприемников вызываемая их нагрузкой несимметрия напряжений не должна превышать значений, допускаемых действующим стандартом.
Suggestion to the documentListen to audioGet a link from a document element
В случаях, когда такое условие не соблюдается и при этом нецелесообразно (по технико-экономическим показателям) присоединять однофазные электроприемники к более мощной электрической сети (т. е. к точке сети с большей мощностью КЗ), следует снабжать электротермическую установку симметрирующим устройством или параметрическим источником тока либо устанавливать коммутационные аппараты, при помощи которых возможно перераспределение нагрузки однофазных электроприемников между фазами трехфазной сети (при нечастом возникновении несимметрии в процессе работы).
Suggestion to the documentListen to audioGet a link from a document element
7.5.7. Электрическая нагрузка электротермических установок не должна вызывать в электрических сетях общего назначения несинусоидальности формы кривой напряжения, при которой не соблюдается требование действующего стандарта. При необходимости следует снабжать печные подстанции электротермических установок или питающие их цеховые (заводские) подстанции фильтрокомпенсирующими устройствами или принимать другие меры, уменьшающие искажение формы кривой напряжения электрической сети.
Suggestion to the documentListen to audioGet a link from a document element
7.5.8. Коэффициент мощности электротермических установок, присоединяемых к электрическим сетям общего назначения, должен быть не ниже 0,98, если энергоснабжающей организацией не установлен другой норматив.
Suggestion to the documentListen to audioGet a link from a document element
Электротермические установки с единичной мощностью 400 кВт и более, естественный коэффициент мощности которых ниже нормируемого значения, как правило, должны иметь индивидуальные компенсирующие устройства. Электротермические установки не рекомендуется снабжать индивидуальными компенсирующими устройствами, если технико-экономическими расчетами выявлены явные преимущества групповой компенсации, а также при избытке реактивной мощности на предприятии (в цехе).
Suggestion to the documentListen to audioGet a link from a document element
7.5.9. Для тех электротермических установок, присоединяемых к электрическим сетям общего назначения, для которых в качестве компенсирующего устройства используются конденсаторные батареи, схему включения конденсаторов следует выбирать на основе данных технико-экономических расчетов, характера изменения индуктивной нагрузки установки и формы кривой напряжения (определяемой составом высших гармоник).
Suggestion to the documentListen to audioGet a link from a document element
В установках с частыми и большими (по амплитуде) изменениями индуктивной нагрузки конденсаторы следует включать параллельно с электротермическими электроприемниками, например, с печными трансформаторами (устройства поперечной компенсации).
Suggestion to the documentListen to audioGet a link from a document element
Рекомендуется предусматривать регулирование емкости конденсаторных батарей.
Suggestion to the documentListen to audioGet a link from a document element
В обоснованных случаях для уменьшения колебаний напряжения, вызываемых изменениями индуктивной нагрузки, рекомендуется предусматривать устройства статической и динамической компенсации реактивной мощности (далее — УДК) с использованием методов компенсации: прямого (со ступенчатым выключением конденсаторов) или косвенного (с плавным регулированием результирующей индуктивности реактора или специального трансформатора с большим напряжением КЗ), причем во всех случаях с быстродействующими системами управления.
Suggestion to the documentListen to audioGet a link from a document element
В установках с медленными изменениями индуктивной нагрузки допускается как параллельное, так и последовательное соединение (устройства продольной компенсации (далее — УПК) конденсаторов как с постоянной, так и с регулируемой емкостью конденсаторных батарей и электротермических электроприемников.
Suggestion to the documentListen to audioGet a link from a document element
При питании электротермического оборудования от блока регулировочный трансформатор (автотрансформатор) — печной понизительный трансформатор или блока главный трансформатор — последовательный дополнительный («вольтодобавочный») трансформатор конденсаторную батарею рекомендуется включать в цепь среднего напряжения (если при этом обеспечивается электродинамическая стойкость оборудования).
Suggestion to the documentListen to audioGet a link from a document element
7.5.10. Первичная цепь каждой электротермической установки должна содержать следующие коммутационные и защитные аппараты в зависимости от напряжения питающей электросети промышленной частоты:
Suggestion to the documentListen to audioGet a link from a document element
до 1 кВ — выключатель (рубильник с дугогасящими контактами, пакетный выключатель) на вводе и предохранители или блок выключатель-предохранитель либо автоматический выключатель с электромагнитными и тепловыми расцепителями;
Suggestion to the documentListen to audioGet a link from a document element
выше 1 кВ — разъединитель (отделитель, разъемное контактное соединение КРУ) на вводе и выключатель оперативно-защитного назначения или разъединитель (отделитель, разъемное контактное соединение КРУ) и два выключателя — оперативный и защитный.
Suggestion to the documentListen to audioGet a link from a document element
Для включения электротермического устройства мощностью менее 1 кВт в электрическую сеть до 1 кВ допускается использовать на вводе втычные разъемные контактные соединения, присоединяемые к линии (магистральной или радиальной), защита которой установлена в силовом (осветительном) пункте или щитке.
Suggestion to the documentListen to audioGet a link from a document element
В первичных цепях электротермических установок до 1 кВ допускается в качестве вводных коммутационных аппаратов использовать рубильники без дугогасящих контактов при условии, что коммутация ими выполняется без нагрузки.
Suggestion to the documentListen to audioGet a link from a document element
Выключатели выше 1 кВ оперативно-защитного назначения в электротермических установках должны выполнять операции включения и отключения электротермического оборудования (печей или устройств), обусловленные эксплуатационными особенностями его работы, и защиту от КЗ и ненормальных режимов работы.
Suggestion to the documentListen to audioGet a link from a document element
Оперативные выключатели выше 1 кВ электротермических установок должны выполнять оперативные и часть защитных (например, при срабатывании газовой защиты) функций, объем которых определяется при конкретном проектировании, но на них не должна возлагаться защита от КЗ (кроме эксплуатационных), которую должны осуществлять защитные выключатели.
Suggestion to the documentListen to audioGet a link from a document element
Оперативно-защитные и оперативные выключатели выше 1 кВ разрешается устанавливать как на печных подстанциях, так и в цеховых (заводских и т. п.) РУ. Допускается устанавливать один или два (присоединяемых параллельно и работающих раздельно) защитных выключателя для защиты группы электротермических установок.
Suggestion to the documentListen to audioGet a link from a document element
7.5.11. Выключатели выше 1 кВ, используемые в электротермических установках, должны отвечать требованиям гл. 1.4. При этом в электрических цепях с числом коммутационных операций в среднем 5 и более циклов включение-отключение в сутки должны применяться специальные выключатели, обладающие повышенной механической и электрической износостойкостью и отвечающие требованиям действующих стандартов и технических условий.
Suggestion to the documentListen to audioGet a link from a document element
В электрических цепях 6 — 35 кВ с частыми коммутационными операциями в качестве оперативно-защитных и оперативных выключателей допускается применять маломасляные выключатели с повышенной механической износостойкостью при условии, что ими до 50 раз в сутки отключаются только токи, не превышающие 10% их номинального значения, или в среднем не чаще 15 раз в сутки отключаются номинальные токи.
Suggestion to the documentListen to audioGet a link from a document element
В качестве оперативных выключателей в цепях выше 1 кВ электротермических установок допускается применять выключатели с пониженной электродинамической стойкостью (например, вакуумные или бесконтактные выключатели, не способные выдерживать без повреждений воздействия, создаваемые проходящим через них током КЗ, при условии осуществления мероприятий, снижающих вероятность КЗ в электрической цепи между оперативным выключателем и печным трансформатором (автотрансформатором, преобразователем) и исключающих возникновение опасности для обслуживающего персонала, а также при условии, что повреждение выключателя не приведет к развитию аварии, взрыву или пожару в РУ. При использовании выключателей с высоким быстродействием (вакуумных, воздушных) должны предусматриваться меры по снижению коммутационных перенапряжений (например, за счет шунтирующих резисторов) и защите разрядниками обмоток трансформаторов и электрических цепей. Такие выключатели рекомендуется устанавливать вблизи печных трансформаторов, чтобы коммутационные перенапряжения были наименьшими.
Suggestion to the documentListen to audioGet a link from a document element
7.5.12. Напряжение внутрицеховых печных подстанций, количество и мощность устанавливаемых в них трансформаторов, автотрансформаторов или преобразователей, в том числе с масляным наполнением, высота (отметка) их расположения по отношению к полу первого этажа, расстояние между камерами масляных трансформаторов разных подстанций не ограничиваются.
Suggestion to the documentListen to audioGet a link from a document element
Под оборудованием, содержащим масло, должны выполняться приямки, рассчитанные на полный объем масла, или маслоприемники согласно подпункту 2 пункта 4.2.101 ПУЭ. Раздел IV* с отводом масла в сборный бак. Емкость сборного бака должна быть не меньше суммарного объема оборудования, расположенного совместно в одной камере, а при присоединении к сборному баку маслоприемников нескольких камер — не меньше наибольшего суммарного объема масла оборудования одной из камер.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Камеры с электрооборудованием с масляным наполнением должны иметь стационарные устройства пожаротушения при суммарном количестве масла, превышающем 10 т для камер, расположенных на отметке первого этажа и выше; 0,6 т для камер, расположенных ниже отметки первого этажа.
Suggestion to the documentListen to audioGet a link from a document element
7.5.13. Оборудование электротермических установок всех напряжений допускается размещать непосредственно в производственных помещениях в зонах любых классов (см. также пункт 1.1.21 ПУЭ. Раздел I* и пункты 7.3.1, 7.4.1 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Исполнение оборудования должно соответствовать условиям среды в этих помещениях, а конструкции и расположение самого оборудования и ограждений должны обеспечивать безопасность персонала и исключать возможность механического повреждения оборудования и случайных прикосновений к токоведущим и вращающимся частям (см. также пункт 1.1.32 ПУЭ. Раздел I*).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Если длина электропечи, электронагревательного устройства или нагреваемого изделия такова, что выполнение ограждений токоведущих частей вызывает значительное усложнение конструкции или затрудняет обслуживание установки, допускается устанавливать вокруг печи или устройства в целом ограждение высотой не менее 2 м с блокировкой, исключающей возможность открывания дверей до отключения установки (см также пункт 1.1.33 ПУЭ. Раздел I*).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
При установке трансформаторов, преобразовательных агрегатов и другого электрооборудования электротермических установок в отдельных помещениях последние должны быть не ниже II степени огнестойкости согласно КМК.
Suggestion to the documentListen to audioGet a link from a document element
7.5.14. Силовое электрооборудование до 1 кВ и выше, относящееся к одной электротермической установке-агрегату (печные трансформаторы, статические преобразователи, реакторы, печные выключатели, разъединители, переключатели и т. п.), а также вспомогательное оборудование систем охлаждения печных трансформаторов и преобразователей (насосы замкнутых систем водяного и масляно-водяного охлаждения, теплообменники, абсорберы, вентиляторы и др.) допускается устанавливать в общей камере. Указанное электрооборудование должно иметь ограждение открытых токоведущих частей, а оперативное управление приводами коммутационных аппаратов должно быть вынесено за пределы камеры. Электрооборудование нескольких электротермических установок рекомендуется в обоснованных случаях (см. пункт 1.1.26 ПУЭ. Раздел I*) располагать в общих электропомещениях, например в электромашинных помещениях с соблюдением требований главы 5.1 ПУЭ. Раздел V.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.5.15. Трансформаторы, преобразовательные устройства и агрегаты (двигатель-генераторные и статические — ионные и электронные, в том числе полупроводниковые устройства и ламповые генераторы) электротермических установок рекомендуется располагать на минимально возможном расстоянии от присоединенных к ним электропечей или других электротермических устройств (аппаратов).
Suggestion to the documentListen to audioGet a link from a document element
Минимальные расстояния в свету от наиболее выступающих частей печного трансформатора, расположенных на высоте до 1,9 м от пола, до стенок трансформаторных камер при отсутствии в камерах другого оборудования рекомендуется принимать:
Suggestion to the documentListen to audioGet a link from a document element
до передней стенки камеры (со стороны печи или другого электротермического устройства) 0,4 м для трансформаторов с габаритной мощностью менее 0,4 МВА, 0,6 м от 0,4 до 12,5 МВА и 0,8 более 12,5 МВА;
Suggestion to the documentListen to audioGet a link from a document element
до боковых и задней стенок камеры 0,8 м при габаритной мощности менее 0,4 МВА, 1,0 м от 0,4 до 12,5, МВА и 1,2 м более 12,5 МВА.
Suggestion to the documentListen to audioGet a link from a document element
При совместной установке в общей камере печных трансформаторов и другого оборудования (согласно пункту 7.5.14 настоящих Правил) ширину проходов и расстояния между оборудованием, а также между оборудованием и стенками камеры рекомендуется принимать на 10 — 20% больше, чем указано в главах 4.1, 4.2 ПУЭ. Раздел IV* и 5.1 ПУЭ. Раздел V.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.5.16. Электротермические установки должны быть снабжены блокировками, обеспечивающими безопасное обслуживание электрооборудования и механизмов этих установок, а также правильную последовательность оперативных переключений. Открывание дверей, расположенных вне электропомещений шкафов, а также дверей камер (помещений), имеющих доступные для прикосновения токоведущие части выше 1 кВ, должно быть возможно лишь после снятия напряжения с установки либо двери должны быть снабжены блокировкой, мгновенно действующей на снятие напряжения с установки.
Suggestion to the documentListen to audioGet a link from a document element
7.5.17. Электротермические установки должны быть оборудованы устройствами защиты в соответствии с главами 3.1 и 3.2 ПУЭ. Раздел III*. Требования к защите дуговых и руднотермических печей изложены в пункте 7.5.36 настоящих Правил, индукционных электропечей — в пункте 7.5.44 (см. также пункт 7.5.28) настоящих Правил.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел III не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.5.18. Электротермическое оборудование должно, как правило, иметь автоматические регуляторы мощности или режима работы (за исключением случаев, когда это нецелесообразно по технологическим или технико-экономическим причинам).
Suggestion to the documentListen to audioGet a link from a document element
Для установок, в которых при регулировании мощности (или для защиты от перегрузки) необходимо учитывать значение переменного тока, трансформаторы тока рекомендуется устанавливать на стороне низшего напряжения.
Suggestion to the documentListen to audioGet a link from a document element
Допускается установка трансформаторов тока на стороне высшего напряжения. При этом если печной трансформатор имеет переменный коэффициент трансформации, то должен, как правило, использоваться согласующий измерительный орган.
Suggestion to the documentListen to audioGet a link from a document element
7.5.19. Измерительные приборы и аппараты защиты, а также аппараты управления электротермическими установками должны устанавливаться так, чтобы была исключена возможность их перегрева (от тепловых излучений и др.).
Suggestion to the documentListen to audioGet a link from a document element
Щиты и пульты (аппараты) управления электротермическими установками должны располагаться, как правило, в таких местах, в которых обеспечена возможность наблюдения за проводимыми на установках производственными операциями.
Suggestion to the documentListen to audioGet a link from a document element
Направление движения рукоятки аппарата управления приводом наклона печей должно соответствовать направлению наклона.
Suggestion to the documentListen to audioGet a link from a document element
Если электротермические установки имеют значительные габариты и обзор с пульта управления недостаточный, рекомендуется предусматривать оптические, телевизионные или другие устройства для наблюдения за технологическим процессом.
Suggestion to the documentListen to audioGet a link from a document element
В необходимых случаях должны устанавливаться аварийные кнопки для дистанционного отключения всей установки или отдельных ее частей.
Suggestion to the documentListen to audioGet a link from a document element
7.5.20. На щитах управления электротермическими установками должна предусматриваться сигнализация включенного и отключенного положений оперативных коммутационных аппаратов (см. пункт 7.5.10 настоящих Правил), в установках с единичной мощностью 0,4 МВт и более рекомендуется предусматривать также сигнализацию положений вводных коммутационных аппаратов.
Suggestion to the documentListen to audioGet a link from a document element
7.5.21. При выборе сечений газопроводов электротермических установок на токи более 1,5 кА промышленной частоты и на любые токи повышенной — средней и высокой частоты должна учитываться неравномерность распределения тока как по сечению шины (кабеля), так и между отдельными шинами (кабелями) пакета, обусловленная поверхностным эффектом и эффектом близости.
Suggestion to the documentListen to audioGet a link from a document element
Конструкция этих токопроводов (в частности, вторичных токопроводов — «коротких сетей» электропечей) должна обеспечивать:
Suggestion to the documentListen to audioGet a link from a document element
оптимальные реактивное и активное сопротивления;
Suggestion to the documentListen to audioGet a link from a document element
рациональное распределение тока в проводниках;
Suggestion to the documentListen to audioGet a link from a document element
симметрирование сопротивлений по фазам в соответствии с требованиями стандартов или технических условий на отдельные виды (типы) трехфазных электропечей или электротермических устройств;
Suggestion to the documentListen to audioGet a link from a document element
ограничение потерь электроэнергии в металлических креплениях шин, конструкциях установок и строительных элементах зданий.
Suggestion to the documentListen to audioGet a link from a document element
Вокруг одиночных шин и линий (в частности, при проходе их через железобетонные перегородки и перекрытия, а также при устройстве металлических опорных конструкций, защитных экранов и т. п.) не должно быть замкнутых металлических контуров. Если этого избежать нельзя, следует применять немагнитные и маломагнитные материалы и проверять расчетом потери в них и температуру их нагрева.
Suggestion to the documentListen to audioGet a link from a document element
Для токопроводов переменного тока с частотой 2,4 кГц применение крепящих деталей из магнитных материалов не рекомендуется, а с частотой 4 кГц и более — не допускается, за исключением узлов присоединения шин к водоохлаждаемым элементам. Опорные конструкции и защитные экраны таких токопроводов (за исключением конструкции для коаксиальных токопроводов) должны изготовляться из немагнитных или маломагнитных материалов.
Suggestion to the documentListen to audioGet a link from a document element
Температура шин и контактных соединений с учетом нагрева электрическим током и внешними тепловыми излучениями, как правило, не должна превышать 90° С, в реконструируемых установках для вторичных токоподводов допускается для шин медных температура 140° С, для алюминиевых 120° С, при этом соединения шин рекомендуется выполнять сварными.
Suggestion to the documentListen to audioGet a link from a document element
В необходимых случаях следует предусматривать принудительное воздушное или водяное охлаждение.
Suggestion to the documentListen to audioGet a link from a document element
7.5.22. В установках электропечей со спокойным режимом работы, в том числе руднотермических и ферросплавных, вакуумных дуговых и гарнисажных, индукционных, плазменных, сопротивления прямого и косвенного действия (в том числе электрошлакового переплава), электронно-лучевых и диэлектрического нагрева для жестких токопроводов вторичных токоподводов, как правило, должны применяться шины из алюминия или из алюминиевого сплава (прямоугольного или трубчатого сечения).
Suggestion to the documentListen to audioGet a link from a document element
Для жестких токопроводов вторичных токоподводов установок электропечей с ударной нагрузкой, в частности сталеплавильных чугуноплавильных дуговых печей, рекомендуется применять шины из алюминиевого става с повышенной механической и усталостной прочностью. Жесткий токопровод вторичного токоподвода в цепях переменного тока из многополюсных шин рекомендуется выполнять шихтованным с параллельными чередующимися цепями различных фаз или прямого и обратного направлений тока.
Suggestion to the documentListen to audioGet a link from a document element
Для жестких однофазных токопроводов повышенной — средней частоты рекомендуется применять шихтованные и коаксиальные шинопроводы.
Suggestion to the documentListen to audioGet a link from a document element
В обоснованных случаях допускается изготовление жестких токопроводов — вторичных токопроводов из меди.
Suggestion to the documentListen to audioGet a link from a document element
Гибкий токопровод к подвижным элементам электропечей следует выполнять гибкими медными кабелями или гибкими медными лентами.
Suggestion to the documentListen to audioGet a link from a document element
Для гибких токопроводов на токи 6 кА и более промышленной частоты и на любые токи повышенной — средней и высокой частот рекомендуется применять водоохлаждаемые гибкие кабели.
Suggestion to the documentListen to audioGet a link from a document element
Материал шин (алюминий, его сплавы или медь) для ошиновок внутри шкафов и других комплектных устройств, предназначенных для электротермических установок, должен выбираться согласно соответствующим стандартам или техническим условиям.
Suggestion to the documentListen to audioGet a link from a document element
7.5.23. Рекомендуемые допустимые длительные токи промышленной частоты токопроводов из шихтованного пакета прямоугольных шин приведены в Таблицах 7.5.17.5.4, однофазные токи повышенной — средней частоты токопроводов из двух прямоугольных шин — в Таблицах 7.5.5 и 7.5.6, токопроводов из двух концентрических труб — в Таблицах 7.5.7 и 7.5.8, кабелей марки АСГ — в таблице 7.5.9 и марки СГ — в Таблице 7.5.10.
Suggestion to the documentListen to audioGet a link from a document element
Токи в таблицах приняты исходя из температуры окружающего воздуха 25° С, прямоугольных шин 70° С, внутренней трубы 75° С, жил кабелей 80° С.
Suggestion to the documentListen to audioGet a link from a document element
Рекомендуется плотность тока в водоохлаждаемых жестких и гибких токопроводах промышленной частоты: алюминиевых и из алюминиевых сплавов до 6 А/мм2, медных до 8 А/мм2. Оптимальная плотность тока в таких токопроводах, а также в аналогичных токопроводах повышенной — средней и высокой частот должна выбираться по минимуму приведенных затрат.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.1.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток промышленной частоты однофазных токопроводов из шихтованного пакета алюминиевых прямоугольных шин
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Размер полосы, мм‎‏

Ток, А, при числе полос в пакете‎‎

2‎ 4‎ 6‎ 8‎ 12‎ 16‎ 20‎ 24‎
100 х 10‎ 1250‎ 2480‎ 3705‎ 4935‎ 7380‎ 9850‎ 12315‎ 14850‎
120 х 10‎ 1455‎ 2885‎ 4325‎ 5735‎ 8600‎ 11470‎ 14315‎ 17155‎
140 х 10‎ 1685‎ 3330‎ 4980‎ 6625‎ 9910‎ 13205‎ 16490‎ 19785‎
160 х 10‎ 1870‎ 3705‎ 5545‎ 7380‎ 11045‎ 14710‎ 18375‎ 22090‎
180 х 10‎ 2090‎ 4135‎ 6185‎ 8225‎ 12315‎ 16410‎ 20490‎ 24610‎
200 х 10‎ 2310‎ 4560‎ 6825‎ 9090‎ 13585‎ 18105‎ 22605‎ 27120‎
250 х 10‎ 2865‎ 5595‎ 8390‎ 13185‎ 16640‎ 22185‎ 27730‎ 33275‎
250 х 20‎ 3910‎ 7755‎ 11560‎ 15415‎ 23075‎ 30740‎ 38350‎ 46060‎
300 х 10‎ 3330‎ 6600‎ 9900‎ 11200‎ 19625‎ 26170‎ 32710‎ 39200‎

300 х 20‎

4560‎

8995‎

13440‎

17880‎

26790‎

35720‎

44605‎

53485‎

Suggestion to the documentListen to audioGet a link from a document element
Примечание. В Таблицах 7.5.1 — 7.5.4 токи приведены для неокрашенных шин, установленных на ребро при зазоре между шинами 30 мм для шин высотой 300 мм и 20 мм для шин высотой 250 мм и менее.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.2.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток промышленной частоты однофазных токопроводов из шихтованного пакета медных прямоугольных шин1
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Размер полосы, мм‎

Ток, А, при числе полос в пакете‎‎

2‎ 4‎ 6‎

8‎

12‎ 16‎ 20‎ 24‎
100 х 10‎ 1880‎ 3590‎ 5280‎ 7005‎ 10435‎ 13820‎ 17250‎ 20680‎
120 х 10‎ 2185‎ 4145‎ 6110‎ 8085‎ 12005‎ 15935‎ 19880‎ 23780‎
140 х 10‎ 2475‎ 4700‎ 6920‎ 9135‎ 13585‎ 18050‎ 22465‎ 26930‎
160 х 10‎ 2755‎ 5170‎ 7670‎ 10150‎ 15040‎ 19930‎ 24910‎ 29800‎
180 х 10‎ 3035‎ 5735‎ 8440‎ 11140‎ 16545‎ 21900‎ 27355‎ 32760‎
200 х 10‎ 3335‎ 6300‎ 9280‎ 12220‎ 18140‎ 24065‎ 29985‎ 35910‎
250 х 10‎ 4060‎ 7660‎ 11235‎ 14805‎ 21930‎ 29140‎ 36235‎ 43430‎
300 х 10‎ 4840‎ 9135‎ 13395‎ 17670‎ 26225‎ 34780‎ 43380‎ 51700‎
Suggestion to the documentListen to audioGet a link from a document element
1 См. примечание к Таблице 7.5.1.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.3.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток промышленной частоты трехфазных токопроводов их шихтованного пакета алюминиевых прямоугольных шин
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Размер полосы, мм‎‏

Ток, А, при числе полос в пакете‎‎

3‎

6‎ 9‎ 12‎ 18‎ 24‎
100 х 10‎ 1240‎ 2470‎ 3690‎ 4920‎ 7390‎ 9900‎
120 х 10‎ 1445‎ 2885‎ 4300‎ 5735‎ 8590‎ 11435‎
140 х 10‎ 1665‎ 3320‎ 4955‎ 6605‎ 9895‎ 13190‎
160х 10‎ 1850‎ 3695‎ 5525‎ 7365‎ 11025‎ 14725‎
180х 10‎ 2070‎ 4125‎ 6155‎ 8210‎ 12295‎ 16405‎
200 х 10‎ 2280‎ 4550‎ 6790‎ 9055‎ 13565‎ 18080‎
250 х 10‎ 2795‎ 5595‎ 8320‎ 11090‎ 16640‎ 22185‎
250 х 20‎ 3880‎ 7710‎ 11540‎ 15385‎ 23010‎ 30705‎
300 х 10‎ 3300‎ 6600‎ 9815‎ 13085‎ 19625‎ 26130‎
300 х 20‎ 4500‎ 8960‎ 13395‎ 17860‎ 26760‎ 35655‎
Suggestion to the documentListen to audioGet a link from a document element
1 См. примечание к Таблица7.5.1.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.4.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток промышленной частоты трехфазных токопроводов из шихтованного пакета медных прямоугольных шин1
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Размер полосы, мм

Ток, А, при числе полос в пакете‎‎

3‎ 6‎ 9‎ 12‎ 18‎ 24‎
100 х 10‎ 1825‎ 3530‎ 5225‎ 6965‎ 10340‎ 13740‎
120 х 10‎ 2105‎ 4070‎ 6035‎ 8000‎ 11940‎ 15885‎
140 х 10‎ 2395‎ 4615‎ 6845‎ 9060‎ 13470‎ 17955‎
160 х 10‎ 2660‎ 5125‎ 7565‎ 10040‎ 14945‎ 19850‎
180 х 10‎ 2930‎ 5640‎ 8330‎ 11015‎ 16420‎ 21810‎
200 х 10‎ 3220‎ 6185‎ 9155‎ 12090‎ 18050‎ 23925‎
250 х 10‎ 3900‎ 7480‎ 11075‎ 14625‎ 21810‎ 28950‎
300 х 10‎ 4660‎ 8940‎ 13205‎ 17485‎ 25990‎ 34545‎
Suggestion to the documentListen to audioGet a link from a document element
1 См. примечание к Таблице 7.5.1.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.5.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток повышенной — средней частоты токопроводов из двух алюминиевых прямоугольных шин
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Ширина шины, мм

Ток, А, при частоте, Гц‎‎

500‎ 1000‎ 2500‎ 400‎ 8000‎ 10000‎
25‎ 310‎ 255‎ 205‎ 175‎ 145‎ 140‎
30‎ 365‎ 305‎ 245‎ 205‎ 180‎ 165‎
40‎ 490‎ 410‎ 325‎ 265‎ 235‎ 210‎
50‎ 615‎ 510‎ 410‎ 355‎ 300‎ 285‎
60‎ 720‎ 605‎ 485‎ 410‎ 355‎ 330‎
80‎ 960‎ 805‎ 640‎ 454‎ 465‎ 435‎
100‎ 1160‎ 980‎ 775‎ 670‎ 570‎ 535‎
120‎ 1365‎ 1140‎ 915‎ 780‎ 670‎ 625‎
150‎ 1580‎ 1315‎ 1050‎ 905‎ 770‎ 725‎
200‎ 2040‎ 1665‎ 1325‎ 1140‎ 970‎ 910‎
Suggestion to the documentListen to audioGet a link from a document element
Примечание: 1. В таблицах 7.5.5 и 7.5.6 токи приведены для неокрашенных шин с расчетной толщиной равной 1,2 глубины проникновения тока, с зазором между шинами 20 мм при установке шин на ребро и прокладке их в горизонтальной плоскости.
Suggestion to the documentListen to audioGet a link from a document element
2. Толщина шин токопроводов, допустимые длительные токи которых приведены в Таблицах 7.5.5 и 7.5.6, должна быть равной или больше указанной ниже расчетной толщины, ее следует выбирать исходя из требований к механической прочности шин, из сортамента, приведенного в стандартах или технических условиях.
Suggestion to the documentListen to audioGet a link from a document element
3. Глубина проникновения тока и расчетная толщина алюминиевых шин в зависимости от частоты переменного тока равны:
Suggestion to the documentListen to audioGet a link from a document element
Частота, Гц‎

500‎

1000‎

2500‎

4000‎

8000‎

10000‎

Глубина проникновения тока, мм‎

4,20‎

3,00‎

1,90‎

1,50‎

1,06‎

0,95‎

Расчетная толщина шин, мм‎

5,04‎

3,60‎

2,28‎

1,80‎

1,20‎

1,14‎

Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.6.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток повышенной — средней частоты токопроводов из двух медных прямоугольных шин
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
‎‏Ширина шины, мм

Ток, А, при частоте, Гц‎‎

500‎ 1000‎ 2500‎ 4000‎ 8000‎ 10000‎
25‎ 355‎ 295‎ 230‎ 205‎ 175‎ 165‎
30‎ 425‎ 350‎ 275‎ 245‎ 210‎ 195‎
40‎ 570‎ 465‎ 370‎ 330‎ 280‎ 365‎
50‎ 705‎ 585‎ 460‎ 410‎ 350‎ 330‎
60‎ 835‎ 685‎ 545‎ 495‎ 420‎ 395‎
80‎ 1100‎ 915‎ 725‎ 645‎ 550‎ 515‎
100‎ 1325‎ 1130‎ 895‎ 785‎ 675‎ 630‎
120‎ 1420‎ 1325‎ 1045‎ 915‎ 785‎ 735‎
150‎ 1860‎ 1515‎ 1205‎ 1060‎ 910‎ 845‎
200‎ 2350‎ 1920‎ 1485‎ 1340‎ 1140‎ 1070‎
Suggestion to the documentListen to audioGet a link from a document element
Примечания: 1. См. примечания 1 и 2 к Таблице 7.5.5.
Suggestion to the documentListen to audioGet a link from a document element
2. Глубина проникновения тока и расчетная толщина медных шин в зависимости от частоты переменного тока следующие:
Suggestion to the documentListen to audioGet a link from a document element
Частота, Гц‎ 500‎ 1000‎ 2500‎ 4000‎ 8000‎ 10000‎
Глубина проникновения тока, мм‎ 3,30‎ 2,40‎ 1,50‎ 1,19‎ 0,84‎ 0,75‎
Расчетная толщина шин, мм‎ 3,96‎ 2,88‎ 1,80‎ 1,43‎ 1,01‎ 0,90‎
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.7.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток повышенной — средней частоты токопроводов из двух алюминиевых концентрических труб
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Наружный ‎диаметр
‎труби, мм

Ток, А, при частоте, Гц‎‎

внешней‎

внутренней‎ 500‎ 1000‎ 2500‎ 4000‎ 8000‎ 10000‎
150‎ 110
‎90
‎70‎
1330
‎1000
‎800‎
1110
‎835
‎670‎
885
‎665
‎530‎
770
‎570
‎465‎
640
‎480
‎385‎
615
‎455
‎370‎
180‎ 140
‎120
‎100
1660
‎1280
‎1030‎
1400
‎1075
‎905
1095
‎855
‎720
950
‎740
‎620‎
800
‎620
‎520‎
760
‎590
‎495
200‎ 160
‎140
‎120
1890
‎1480
‎1260
1590
‎1230
‎1070‎
1260
‎980
‎840
1080
‎845
‎725
910
‎710
‎610‎
865
‎675
‎580
220‎ 180
‎160
‎140‎
2185
‎1660
‎1425
1755
‎1390
‎1185
1390
‎1100
‎940
1200
‎950
‎815
1010
‎800
‎685
960
‎760
‎650
240‎ 200
‎180
‎160‎
2310
‎1850
‎1630
1940
‎1550
‎1365
1520
‎1230
‎1080
1315
‎1065
‎930
1115
‎895
‎785
1050
‎850
‎745
260‎ 220
‎200
‎180
2530
‎2040
‎1820
2130
‎1710
‎1530
1780
‎1355
‎1210
1450
‎1165
‎1040
1220
‎980
‎875
1160
‎930
‎830
280‎ 240
‎220
‎200‎
2780
‎2220
‎2000‎
2320
‎1865
‎1685‎
1850
‎1480
‎1320‎
1590
‎1275
‎1150‎
1335
‎1075
‎960‎
1270
‎1020
‎930‎
Suggestion to the documentListen to audioGet a link from a document element
Примечание: В Таблицах 7.5.7 и 7.5.8 токи приведены для неокрашенных труб с толщиной стенок 10 мм.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.8.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток повышенной — средней частоты токопроводов из двух медных концентрических труб1
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Наружный диаметр
‎трубы, мм‎

Ток, А, при частоте, Гц‎‎

внешней‎ внутренней‎ 500‎ 1000‎ 2500‎ 4000‎ 8000‎ 10000‎
150‎ 110
‎90
‎70‎
1530
‎1150
‎920‎
1270
‎950
‎760‎
1010
‎750
‎610‎
895
‎670
‎540‎
755
‎565
‎455‎
715
‎535
‎430‎
180‎ 140
‎120
‎100‎
1900
‎1480
‎1250‎
1585
‎1225
‎1030‎
1240
‎965
‎815‎
1120
‎865
‎725‎
945
‎730
‎615‎
895
‎690
‎580‎
200‎ 160
‎140
‎120‎
2190
‎1690
‎1460‎
1810
‎1400
‎1210‎
1430
‎1110
‎995‎
1275
‎995
‎830‎
1075
‎840
‎715‎
1020
‎795
‎665‎
220‎ 180
‎160
‎140‎
2420
‎1915
‎1620‎
2000
‎1585
‎1350‎
1580
‎1250
‎1150‎
1415
‎1115
‎955‎
1190
‎940
‎810‎
1130
‎890
‎765‎
240‎ 200
‎180
‎160‎
2670
‎2130
‎1880‎
2200
‎1765
‎1555‎
1740
‎1395
‎1230‎
1565
‎1245
‎1095‎
1310
‎1050
‎925‎
1250
‎995
‎875‎
260‎ 220
‎200
‎180‎
2910
‎2360
‎2100‎
2380
‎1950
‎1740‎
1910
‎1535
‎1375‎
1705
‎1315
‎1225‎
1470
‎1160
‎1035‎
1365
‎1050
‎980‎
280‎ 240
‎200
‎200‎
3220
‎2560
‎2310‎
2655
‎2130
‎1900‎
2090
‎1680
‎1500‎
1865
‎1500
‎1340‎
1580
‎1270
‎1135‎
1490
‎1200
‎1070‎
Suggestion to the documentListen to audioGet a link from a document element
1 См. примечание к Таблице 7.5.7.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.9.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток повышенной — средней частоты кабелей марки АСГ на напряжение 1 кВ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Сечение токопроводящих жил, мм2

Ток, А, при частоте, Гц‎‎

500‎ 1000‎ 2500‎ 4000‎ 8000‎ 10000‎
2 x 25‎ 100‎ 80‎ 66‎ 55‎ 47‎ 45‎
2 x 35‎ 115‎ 95‎ 75‎ 65‎ 55‎ 50‎
2 x 50‎ 130‎ 105‎ 84‎ 75‎ 62‎ 60‎
2 x 70‎ 155‎ 130‎ 100‎ 90‎ 75‎ 70‎
2 x 95‎ 180‎ 150‎ 120‎ 100‎ 85‎ 80‎
2 x 120‎ 200‎ 170‎ 135‎ 115‎ 105‎ 90‎
2 x 150‎ 225‎ 185‎ 150‎ 130‎ 110‎ 105‎
3 x 25‎ 115‎ 95‎ 75‎ 60‎ 55‎ 50‎
3 x 35‎ 135‎ 110‎ 85‎ 75‎ 65‎ 60‎
3 x 50‎ 155‎ 130‎ 100‎ 90‎ 75‎ 70‎
3 x 70‎ 180‎ 150‎ 120‎ 100‎ 90‎ 80‎
3 x 95‎ 205‎ 170‎ 135‎ 120‎ 100‎ 95‎
3 x 120‎ 230‎ 200‎ 160‎ 140‎ 115‎ 110‎
3 x 150‎ 250‎ 220‎ 180‎ 150‎ 125‎ 120‎
3 x 185‎ 280‎ 250‎ 195‎ 170‎ 140‎ 135‎
3 x 240‎ 325‎ 285‎ 220‎ 190‎ 155‎ 150‎
3 x 50 + 1 x 25‎ 235‎ 205‎ 160‎ 140‎ 115‎ 110‎
3 x 70 + 1 x 35‎ 280‎ 230‎ 185‎ 165‎ 135‎ 130‎
3 x 95 + 1 x 50‎ 335‎ 280‎ 220‎ 190‎ 160‎ 150‎
3 x 120 + 1 x 50‎ 370‎ 310‎ 250‎ 215‎ 180‎ 170‎
3 x 150 + 1 x 70‎ 415‎ 340‎ 280‎ 240‎ 195‎ 190‎
3 x 185 + 1 x 70‎ 450‎ 375‎ 300‎ 255‎ 210‎ 205‎
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.10.
Suggestion to the documentListen to audioGet a link from a document element
Допустимый длительный ток повышенной — средней частоты кабелей марки СГ на напряжение 1 кВ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Сечение токопроводящих
‎жил, мм2

Ток, А, при частоте, Гц‎‎

500‎ 1000‎ 2500‎ 4000‎ 8000‎ 10000‎
2 x 25‎ 115‎ 95‎ 76‎ 70‎ 57‎ 55‎
2 x 35‎ 130‎ 110‎ 86‎ 75‎ 65‎ 60‎
2 х 50‎ 150‎ 120‎ 96‎ 90‎ 72‎ 70‎
2 x 70‎ 180‎ 150‎ 115‎ 105‎ 90‎ 85‎
2 x 95‎ 205‎ 170‎ 135‎ 120‎ 100‎ 95‎
2 x 120‎ 225‎ 190‎ 150‎ 130‎ 115‎ 105‎
2 x 150‎ 260‎ 215‎ 170‎ 150‎ 130‎ 120‎
3 x 25‎ 135‎ 110‎ 90‎ 75‎ 65‎ 60‎
3 x 35‎ 159‎ 125‎ 100‎ 90‎ 75‎ 70‎
3 x 50‎ 180‎ 150‎ 115‎ 105‎ 90‎ 85‎
3 x 70‎ 210‎ 170‎ 135‎ 120‎ 105‎ 95‎
3 x 95‎ 295‎ 195‎ 155‎ 140‎ 115‎ 110‎
3 x 120‎ 285‎ 230‎ 180‎ 165‎ 135‎ 130‎
3 x 150‎ 305‎ 260‎ 205‎ 180‎ 155‎ 145‎
3 x 185‎ 340‎ 280‎ 220‎ 200‎ 165‎ 160‎
3 x 240‎ 375‎ 310‎ 250‎ 225‎ 185‎ 180‎
3 x 50 + 1 x 25‎ 290‎ 235‎ 185‎ 165‎ 135‎ 130‎
3 х 70 + 1 х 35‎ 320‎ 265‎ 210‎ 190‎ 155‎ 150‎
3 x 95 + 1 x 50‎ 385‎ 325‎ 250‎ 225‎ 190‎ 180‎
3 x 120 + 1 x 50‎ 430‎ 355‎ 280‎ 250‎ 210‎ 200‎
3 x 150 + 1 x 70‎ 470‎ 385‎ 310‎ 275‎ 230‎ 220‎
3 x 185 + 1 x 70‎ 510‎ 430‎ 340‎ 300‎ 250‎ 240‎
Suggestion to the documentListen to audioGet a link from a document element
7.5.24. Динамическая стойкость при токах КЗ жестких токопроводов электротермических установок на номинальный ток 10 кА и более должна быть рассчитана с учетом возможного увеличения электромагнитных сил в местах поворотов и пересечений шин. Расстояния между опорами такого токопровода должны быть проверены на возможность возникновения частичного или полного резонанса.
Suggestion to the documentListen to audioGet a link from a document element
7.5.25. Для токопроводов электротермических установок в качестве изолирующих опор шинных пакетов и прокладок между ними в электрических цепях постоянного тока и переменного тока промышленной, пониженной и повышенной — средней частот напряжением до 1 кВ рекомендуется применять колодки или плиты (листы) из непропитанного асбестоцемента, напряжением выше 1 и до 1,6 кВ — из текстолита, стеклотекстолита или термостойких пластмасс. В обоснованных случаях допускается применять эти изоляционные материалы и при напряжении до 1 кВ. При напряжении до 500 В допускается применение пропитанной (проваренной в олифе) древесины. Для электропечей с ударной резкопеременной нагрузкой опоры (сжимы, прокладки) должны быть вибростойкими (при частоте колебаний значений действующего тока 0,5 — 20 Гц).
Suggestion to the documentListen to audioGet a link from a document element
В качестве металлических деталей сжима шинного пакета токопроводов на 1,5 кА и более переменного тока промышленной частоты и на любые токи повышенной — средней и высокой частот рекомендуется применять гнутый профиль П-образного сечения из листовой немагнитной стали. Допускается также применение сварного профиля и силу миновых деталей (кроме сжимов для тяжелых многополосных пакетов).
Suggestion to the documentListen to audioGet a link from a document element
Для сжима рекомендуется применять болты и шпильки из немагнитных хромоникелевых, медноцинковых (латунь) и других сплавов.
Suggestion to the documentListen to audioGet a link from a document element
Для токопроводов выше 1,6 кВ в качестве изолирующих опор должны применяться фарфоровые или стеклянные опорные изоляторы, причем при токах 1,5 кА и более промышленной частоты и при любых токах повышенной — средней и высокой частот арматура
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.11.
Suggestion to the documentListen to audioGet a link from a document element
Сопротивление изоляции токопроводов вторичных токоподводов
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element

Мощность электропечи или
‎электронагревательного устройства, МВА‎

Наименьшее сопротивление изоляции1, кОм, для токопроводов‎‎

ДО 1 ‎кВ‎

выше 1 до 1,6 кВ‎

выше 1,6 до 3 кВ‎ выше 3 до 15 кВ‎

До 5‎

10‎ 20‎ 100‎ 500‎

Более 5 до 25‎

5‎ 10‎ 50‎ 250‎

Более 25‎

2,5‎ 5‎ 25‎ 100‎
Suggestion to the documentListen to audioGet a link from a document element
1Сопротивление изоляции следует измерять мегаомметром на напряжении 1 или 2,5 кВ при токопроводе, отсоединенном от выводов трансформатора, преобразователя, коммутационных аппаратов нагревательных элементов печей сопротивления и т.п. при поднятых электродах печи и при снятых шлангах системы водяного охлаждения.
Suggestion to the documentListen to audioGet a link from a document element
изоляторов, как правило, должна быть алюминиевой; применение изоляторов с чугунной головкой допускается при защите ее алюминиевыми экранами или при ее выполнении из маломагнитного чугуна.
Suggestion to the documentListen to audioGet a link from a document element
Сопротивление просушенной изоляции между шинами разной полярности (разных фаз) шинных пакетов с прямоугольными или трубчатыми проводниками вторичных токоподводов электротермических установок, размещаемых в производственных помещениях, должно быть не менее приведенного в Таблице 7.5.11, если в стандартах или технических условиях на отдельные виды (типы) электропечей или электротермических устройств не указаны другие значения.
Suggestion to the documentListen to audioGet a link from a document element
В качестве дополнительной меры по повышению надежности работы и обеспечению нормируемого значения сопротивления изоляции рекомендуется шины вторичных токоподводов в местах сжимов дополнительно изолировать изоляционным лаком или лентой, а между компенсаторами разных фаз (разной полярности) закреплять изоляционные прокладки, стойкие к тепловому и механическому воздействиям.
Suggestion to the documentListen to audioGet a link from a document element
7.5.26. Расстояния в свету (электрический зазор) между шинами разной полярности (разных фаз) жесткого токопровода вторичного токоподвода переменного или постоянного тока должны быть не менее указанных в Таблице 7.5.12.
Suggestion to the documentListen to audioGet a link from a document element
7.5.27. Мостовые, подвесные, консольные и другие подобные краны и тали, используемые в помещениях, где размещены установки электротермических устройств сопротивления прямого действия, а также дуговых печей комбинированного действия (см. 7.5.1) с перепуском самоспекающихся электродов без отключения установок, должны иметь изолирующие прокладки, исключающие возможность соединения с землей (через крюк или трос подъемно-транспортных механизмов) элементов установки, находящихся под напряжением.
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.12.
Suggestion to the documentListen to audioGet a link from a document element
Наименьшее расстояние в свету между шинами токопровода вторичного тоководвода1
Suggestion to the documentListen to audioGet a link from a document element

‎‏‎‏Помещение, в котором прокладывается токопровод

Расстояние, мм, в зависимости от рода тока, частоты и напряжения токопроводов‎‎

постоянный‎‎‎

переменный‎‎

до 1 кВ‎‏‎ выше 1 до 3 кВ‎‏‎

‎‎50 Гц

‎‎500 — 10000 Гц‎

выше 10000 Гц до 15 кВ

до 1 кВ‎ выше 1 до 3 кВ‎

выше 1,6 до 3 кВ‎

выше 1,6 до 3 кВ

Сухое непыльное‎

12‎ 20 — 130‎ 15‎ 20 — 30‎ 15 — 20‎ 20 — 30‎ 30 — 140‎

Сухое пыльное2‎

16‎ 30 —‎ 150 20‎ 25 — 35‎ 20 — 25‎ 25 — 35‎ 35 — 150‎
Suggestion to the documentListen to audioGet a link from a document element
1 При высоте шины до 250 мм; при большей высоте расстояние должно быть увеличено на 5 — 10 мм.
Suggestion to the documentListen to audioGet a link from a document element
2 Пыль непроводящая.
Suggestion to the documentListen to audioGet a link from a document element
7.5.28. Канализация воды, охлаждающей оборудование, аппараты и другие элементы электротермических установок, должна быть выполнена с учетом возможности контроля за состоянием охлаждающей системы.
Suggestion to the documentListen to audioGet a link from a document element
Рекомендуется установка следующих реле: давления, струйных и температуры (последних двух — на выходе воды из охлаждаемых ею элементов) с работой их на сигнал. В случае когда прекращение протока или перегрев охлаждающей воды могут привести к аварийному повреждению, должно быть обеспечено автоматическое отключение установки.
Suggestion to the documentListen to audioGet a link from a document element
Система водоохлаждения — разомкнутая (от сети водопровода или от сети оборотного водоснабжения предприятия) или замкнутая (двухконтурная с теплообменниками) индивидуальная или групповая — должна выбираться с учетом требований к качеству воды, указанных в стандартах или технических условиях на оборудование электротермической установки. При выборе системы следует исходить из конкретных условий водоснабжения предприятия (цеха, здания) и наиболее экономически целесообразного варианта, определяемого по минимуму приведенных затрат.
Suggestion to the documentListen to audioGet a link from a document element
Водоохлаждаемые элементы электротермических установок при разомкнутой системе охлаждения должны быть рассчитаны на максимальное давление воды 0,6 МПа (6 кгс/см ) и минимальное 0,2 МПа (2 кгс/см2) при качестве воды, как правило, отвечающем требованиям Таблицы 7.5.13, если в стандартах или технических условиях на оборудование не приведены другие нормативные значения.
Suggestion to the documentListen to audioGet a link from a document element
Рекомендуется предусматривать повторное использование охлаждающей воды на другие технологические нужды с устройством водосбора и перекачки.
Suggestion to the documentListen to audioGet a link from a document element
В электротермических установках, для охлаждения элементов которых используется
Suggestion to the documentListen to audioGet a link from a document element
Таблица 7.5.13.
Suggestion to the documentListen to audioGet a link from a document element
Характеристика воды для охлаждения элементов электротермических установок
Suggestion to the documentListen to audioGet a link from a document element

Показатель‎‏

Вид сети-источника водоснабжения‎‎

хозяйственно-питьевой водопровод‎

сеть оборотного водоснабжения предприятия‎

Жесткость, мг-экв/л, не более:‎

общая‎

7‎ —‎
карбонатная‎ —‎ 5‎
Содержание, мг/л, не более:‎
взвешенных веществ (мутность)‎ 3‎ 100‎
активного хлора‎ 0,5‎ нет‎
железа‎ 0,3‎ 1,5‎
рН‎ 6,5 — 9,5‎ 7-8‎
Температура, °С, не более‎ 25‎ 30‎
Suggestion to the documentListen to audioGet a link from a document element
вода из сети оборотного водоснабжения, рекомендуется предусматривать механические фильтры для снижения содержания в воде взвешенных частиц.
Suggestion to the documentListen to audioGet a link from a document element
При выборе индивидуальной замкнутой системы водоохлаждения рекомендуется предусматривать схему вторичного контура циркуляции воды без резервного насоса, чтобы при выходе из строя работающего насоса на время, необходимое для аварийной остановки оборудования, использовалась вода из сети водопровода.
Suggestion to the documentListen to audioGet a link from a document element
При применении групповой замкнутой системы водоохлаждения рекомендуется установка одного или двух резервных насосов с автоматическим включением резерва.
Suggestion to the documentListen to audioGet a link from a document element
7.5.29. При охлаждении элементов электротермической установки, которые могут находиться под напряжением, водой по проточной или циркуляционной системе для предотвращения выноса по трубопроводам потенциала, опасного для обслуживающего персонала, должны быть предусмотрены изолирующие шланги (рукава). Если нет ограждения, то подающий и сливной концы шланга должны иметь заземленные металлические патрубки, исключающие прикосновение к ним персонала при включенной установке.
Suggestion to the documentListen to audioGet a link from a document element
Длина изолирующих шлангов водяного охлаждения, соединяющих элементы различной полярности, должна быть не менее указанной в технической документации заводов — изготовителей оборудования; при отсутствии таких данных длину рекомендуется принимать равной: при номинальном напряжении до 1 кВ не менее 1,5 м при внутреннем диаметре шлангов до 25 мм и 2,5 м при диаметре от 25 и до 50 мм, при номинальном напряжении выше 1 кВ — 2,5 и 4 м соответственно.
Suggestion to the documentListen to audioGet a link from a document element
Длина шлангов не нормируется, если между шлангом и сточной трубой имеется разрыв и струя воды свободно падает в воронку.
Suggestion to the documentListen to audioGet a link from a document element
7.5.30. Электротермические установки, оборудование которых требует оперативного обслуживания на высоте 2 м и более от отметки пола помещения, должны снабжаться рабочими площадками, огражденными перилами, с постоянными лестницами. Применение подвижных (например, телескопических) лестниц не допускается. В зоне, в которой возможно прикосновение персонала к находящимся под напряжением частям оборудования, площадки, ограждения и лестницы должны выполняться из несгораемых материалов, настил рабочей площадки должен иметь покрытие из не распространяющего горение диэлектрического материала.
Suggestion to the documentListen to audioGet a link from a document element
7.5.31. Насосно-аккумуляторные и маслонапорные установки систем гидропривода электротермического оборудования, содержащие 60 кг масла и более, должны располагаться в помещениях, в которых обеспечивается аварийное удаление масла.
Suggestion to the documentListen to audioGet a link from a document element
7.5.32. Применяемые в электротермических установках сосуды, работающие под давлением выше 70 кПа (0,7 кгс/см2), устройства, использующие сжатые газы, а также компрессорные установки должны отвечать требованиям действующих правил в области безопасного ведения работ в промышленности, горном деле и коммунально-бытовом секторе.
Suggestion to the documentListen to audioGet a link from a document element
7.5.33. Газы из выхлопа вакуумных насосов предварительного разрежения, как правило, должны удаляться наружу, выпуск этих газов в производственные и другие подобные помещения не рекомендуется.
Suggestion to the documentListen to audioGet a link from a document element
Установки дуговых печей прямого, косвенного и комбинированного действия (руднотермические и ферросплавные)
Suggestion to the documentListen to audioGet a link from a document element
7.5.34. Печные трансформаторы дуговых сталеплавильных печей могут присоединяться к электрическим сетям общего назначения без выполнения специальных расчетов на колебания напряжения, если соблюдается следующее условие:
Suggestion to the documentListen to audioGet a link from a document element
, где:
Suggestion to the documentListen to audioGet a link from a document element
STi — номинальная мощность печного трансформатора; МВА; Sk — мощность КЗ «в общей точке» (в месте присоединения установки дуговых печей к электрическим сетям общего назначения); МВА, n — число присоединяемых установок дуговых печей.
Suggestion to the documentListen to audioGet a link from a document element
При невыполнении этого условия должно быть проверено расчетом, что вызываемые работой электропечей колебания напряжения в «общей точке» не превышают допустимых действующим стандартом значений.
Suggestion to the documentListen to audioGet a link from a document element
Если требования стандарта не выдерживаются, следует присоединить установки дуговых сталеплавильных печей к точке сети с большей мощностью КЗ или обеспечить выполнение мероприятий по снижению уровня колебаний напряжения (см. также пункт 7.5.9 настоящих Правил); выбор варианта — согласно технико-экономическому обоснованию.
Suggestion to the documentListen to audioGet a link from a document element
7.5.35. На установках дуговых печей, где могут происходить эксплуатационные КЗ, должны приниматься меры по ограничению вызываемых ими толчков тока.
Suggestion to the documentListen to audioGet a link from a document element
На установках дуговых сталеплавильных печей толчки тока эксплуатационных КЗ не должны превышать 3,5-кратного значения номинального тока.
Suggestion to the documentListen to audioGet a link from a document element
При использовании для ограничения токов КЗ реакторов необходимо предусматривать возможность их шунтирования в процессе плавки, если не требуется их постоянная работа согласно принятой схеме.
Suggestion to the documentListen to audioGet a link from a document element
7.5.36. Для печных трансформаторов (печных трансформаторных агрегатов) установок дуговых печей должны быть предусмотрены следующие виды защиты:
Suggestion to the documentListen to audioGet a link from a document element
1. Максимальная токовая защита (от токов КЗ) мгновенного действия, отстроенная по току от эксплуатационных КЗ и бросков токов при включении установок для трансформаторов любой мощности.
Suggestion to the documentListen to audioGet a link from a document element
2. Защита от перегрузки трансформатора.
Suggestion to the documentListen to audioGet a link from a document element
Для выполнения этой защиты должны применяться максимальные токовые реле, в установках дуговых сталеплавильных печей рекомендуются реле с ограниченно-зависимой характеристикой.
Suggestion to the documentListen to audioGet a link from a document element
Характеристики и выдержки времени реле должны выбираться с учетом скорости действия автоматических регуляторов подъема электродов печи, чтобы эксплуатационные КЗ устранялись поднятием электродов и печной выключатель отключался только при неисправном регуляторе. Защита от перегрузки должна действовать с разными выдержками времени на сигнал и на отключение.
Suggestion to the documentListen to audioGet a link from a document element
3. Газовая защита печных трансформаторов. Она должна предусматриваться для всех установок печей с ударной нагрузкой независимо от их мощности, для установок печей со спокойной нагрузкой — при наличии на печном трансформаторе переключателя ступеней напряжения под нагрузкой, для остальных установок — согласно пункту 3.2.53 ПУЭ. Раздел III*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел III не приводится.
Suggestion to the documentListen to audioGet a link from a document element
4. Защита от однофазных замыканий на землю, если это требуется по условиям работы сети с большими токами замыкания на землю.
Suggestion to the documentListen to audioGet a link from a document element
5. Температурные указатели с действием на сигнал по достижении максимально допустимой температуры и на отключение при ее превышении.
Suggestion to the documentListen to audioGet a link from a document element
6. Указатели циркуляции масла и воды в системе охлаждения печного трансформатора с действием на сигнал в случае масловодяного охлаждения печного трансформатора с принудительной циркуляцией масла и воды.
Suggestion to the documentListen to audioGet a link from a document element
7.5.37. Установки дуговых печей должны быть снабжены измерительными приборами для контроля активной и реактивной потребляемой электроэнергии, а также приборами для контроля за технологическим процессом.
Suggestion to the documentListen to audioGet a link from a document element
Амперметры должны иметь соответствующие перегрузочные шкалы.
Suggestion to the documentListen to audioGet a link from a document element
На установках дуговых руднотермических печей с однофазными печными трансформаторами должны устанавливаться приборы для измерения фазных токов трансформатора, а также приборы для измерения и регистрации токов на электродах. На установках дуговых сталеплавильных печей рекомендуется устанавливать приборы, регистрирующие 30-минутный максимум нагрузки.
Suggestion to the documentListen to audioGet a link from a document element
7.5.38. При расположении дуговых печей на рабочих площадках выше уровня пола цеха место под площадками может быть использовано для размещения другого оборудования печных установок (в том числе печных подстанций).
Suggestion to the documentListen to audioGet a link from a document element
7.5.39. Для исключения возможности замыканий при перепуске электродов руднотермических и ферросплавных печей помимо изоляционного покрытия на рабочей (перепускной) площадке (см. пункт 7.5.30 настоящих Правил) следует предусматривать установку между электродами постоянных разделительных изолирующих щитов.
Suggestion to the documentListen to audioGet a link from a document element
Установки индукционные и диэлектрического нагрева
Suggestion to the documentListen to audioGet a link from a document element
7.5.40. Оборудование установок индукционных и диэлектрического нагрева с трансформаторами, двигатель-генераторными, тиристорными и ионными преобразователями или ламповыми генераторами и конденсаторами может устанавливаться в отдельных помещениях и непосредственно в цехе в технологическом потоке производства категорий Г и Д по КМК; указанные отдельные помещения должны быть не ниже II степени огнестойкости.
Suggestion to the documentListen to audioGet a link from a document element
7.5.41. Для улучшения использования трансформаторов и преобразователей в контурах индукторов должны устанавливаться конденсаторные батареи. Для облегчения настройки в резонанс конденсаторные батареи в установках со стабилизируемой частотой следует разделять на две части — постоянно включенную и регулируемую.
Suggestion to the documentListen to audioGet a link from a document element
7.5.42. Взаимное расположение элементов установок должно обеспечивать наименьшую длину токопроводов резонансных контуров в целях уменьшения активного и индуктивного сопротивлений.
Suggestion to the documentListen to audioGet a link from a document element
7.5.43. Применение кабелей со стальной броней и прокладка проводов в стальных трубах для цепей с повышенной — средней частотой до 10 кГц допускаются только при обязательном использовании жил одного кабеля или проводов в одной трубе для прямого и обратного направлений тока. Применение кабелей со стальной броней (за исключением специальных кабелей) и прокладка проводов в стальных трубах для цепей с частотой более 10 кГц не допускаются.
Suggestion to the documentListen to audioGet a link from a document element
Кабели со стальной броней и провода в стальных трубах, применяемые в электрических цепях промышленной, повышенной — средней или пониженной частоты, должны прокладываться так, чтобы броня и трубы не нагревались от внешнего электромагнитного поля.
Suggestion to the documentListen to audioGet a link from a document element
7.5.44. Для защиты установок от повреждений при «проедании» тигля индукционных печей и при нарушении изоляции сетей повышенной — средней и высокой частот относительно корпуса (земли) рекомендуется устройство электрической защиты с действием на сигнал или отключение.
Suggestion to the documentListen to audioGet a link from a document element
7.5.45. Двигатель-генераторы установок частоты 8 кГц и более должны снабжаться ограничителями холостого хода, отключающими возбуждение генератора во время длительных пауз между рабочими циклами, когда останов двигатель-генераторов нецелесообразен.
Suggestion to the documentListen to audioGet a link from a document element
Для улучшения загрузки по времени генераторов повышенной — средней и высокой частот рекомендуется применять режим «ожидания» там, где это допускается по условиям технологии.
Suggestion to the documentListen to audioGet a link from a document element
7.5.46. Установки индукционные и диэлектрического нагрева высокой частоты должны иметь экранирующие устройства для снижения уровня напряженности электромагнитного поля на рабочих местах до значений, определяемых действующими санитарными правилами.
Suggestion to the documentListen to audioGet a link from a document element
7.5.47. В сушильных камерах диэлектрического нагрева (высокочастотных сушильных установок) с применением вертикальных сетчатых электродов сетки с обеих сторон проходов должны быть заземлены.
Suggestion to the documentListen to audioGet a link from a document element
7.5.48. Двери блоков установок индукционных и диэлектрического нагрева высокой частоты должны быть снабжены блокировкой, при которой открывание двери возможно лишь при отключении напряжения всех силовых цепей.
Suggestion to the documentListen to audioGet a link from a document element
7.5.49. Ширина рабочих мест у щитов управления должна быть не менее 1,2 м, а у нагревательных устройств плавильных печей, нагревательных индукторов (при индукционном нагреве) и рабочих конденсаторов (при диэлектрическом нагреве) — не менее 0,8 м.
Suggestion to the documentListen to audioGet a link from a document element
7.5.50. Двигатель-генераторные преобразователи частоты, производящие шум выше 80 дБ, должны быть установлены в электромашинных помещениях, которые обеспечивают снижение шума до уровней, допускаемых действующими санитарными нормами.
Suggestion to the documentListen to audioGet a link from a document element
Для уменьшения вибрации двигатель-генераторов следует применять виброгасящие устройства, обеспечивающие выполнение требования санитарных норм к уровню вибрации.
Suggestion to the documentListen to audioGet a link from a document element
Установка электропечей (электротермических устройств) сопротивления прямого и косвенного действия
Suggestion to the documentListen to audioGet a link from a document element
7.5.51. Печные понижающие и регулировочные сухие трансформаторы (автотрансформаторы), а также трансформаторы с негорючей жидкостью и панели управления (если на них нет приборов, чувствительных к электромагнитным полям) допускается устанавливать непосредственно на конструкциях самих электропечей (электротермических устройств) сопротивления или в непосредственной близости от них.
Suggestion to the documentListen to audioGet a link from a document element
Установки электротермических устройств сопротивления прямого действия следует присоединять к электрической сети через понижающие трансформаторы; автотрансформаторы могут использоваться в них только в качестве регулировочных, применение их в качестве понижающих автотрансформаторов не допускается.
Suggestion to the documentListen to audioGet a link from a document element
7.5.52. Ширина проходов вокруг электропечей (электротермических устройств) и расстояния между ними, а также от них до щитов и шкафов управления выбираются в зависимости от технологических особенностей установок и в соответствии с требованиями главы 4.1 ПУЭ. Раздел IV*.
Suggestion to the documentListen to audioGet a link from a document element
* Раздел IV не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Допускается устанавливать две электропечи рядом без прохода между ними, если по условиям эксплуатации в нем нет необходимости.
Suggestion to the documentListen to audioGet a link from a document element
7.5.53. Электрические аппараты силовых цепей и пирометрические приборы рекомендуется устанавливать на раздельных щитах. На приборы не должны воздействовать вибрации и удары при работе коммутационных аппаратов.
Suggestion to the documentListen to audioGet a link from a document element
При установке электропечей в производственных помещениях, где имеют место вибрации или толчки, пирометрические и другие измерительные приборы должны монтироваться на специальных амортизаторах или панели щитов с такими приборами должны устанавливаться в отдельных щитовых помещениях (помещениях КИП и А).
Suggestion to the documentListen to audioGet a link from a document element
Установка панелей щитов КИП и А в отдельных помещениях рекомендуется также в случаях, если производственные помещения являются пыльными, влажными или сырыми (см. пункты 1.1.7, 1.1.8 и 1.1.11 ПУЭ. Раздел I*).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
Не допускается установка панелей щитов с пирометрическими приборами (в частности, с электронными потенциометрами) в местах, где они могут подвергаться резким изменениям температуры (например, около въездных ворот цеха).
Suggestion to the documentListen to audioGet a link from a document element
7.5.54. Совместная прокладка в одной трубе проводов пирометрических цепей и проводов контрольных или силовых цепей, а также объединение указанных цепей в одном контрольном кабеле не допускаются.
Suggestion to the documentListen to audioGet a link from a document element
7.5.55. Провода пирометрических цепей рекомендуется присоединять к приборам непосредственно, не заводя их на сборки зажимов щитов управления.
Suggestion to the documentListen to audioGet a link from a document element
Компенсационные провода пирометрических цепей от термопар к электрическим приборам (в том числе к милливольтметрам) должны быть экранированы от индукционных наводок и заземлены, а экранирующее устройство по всей длине надежно соединено в стыках.
Suggestion to the documentListen to audioGet a link from a document element
7.5.56. Оконцевание проводов и кабелей, присоединяемых непосредственно к нагревателям электропечей, следует выполнять опрессовкой наконечников, зажимными контактными соединениями, сваркой или пайкой твердым припоем.
Suggestion to the documentListen to audioGet a link from a document element
7.5.57. В установках электропечей сопротивления мощностью 100 кВт и более рекомендуется устанавливать амперметры по одному на каждую зону нагрева. Для электропечей с керамическими нагревателями следует устанавливать амперметры на каждую фазу.
Suggestion to the documentListen to audioGet a link from a document element
7.5.58. Для установок электропечей сопротивления мощностью 100 кВт и более рекомендуется предусматривать установку счетчиков активной энергии (по одному на электропечь).
Suggestion to the documentListen to audioGet a link from a document element
7.5.59. В установках электропечей сопротивления косвенного действия с ручной загрузкой электропечей, если их конструкция не исключает возможности случайного прикосновения обслуживающего персонала к нагревателям, находящимся под напряжением выше 42 В, следует применять блокировку, при которой открывание загрузочных окон возможно лишь при отключенной электропечи.
Suggestion to the documentListen to audioGet a link from a document element
7.5.60. В установках прямого нагрева, работающих при напряжении выше 42 В переменного тока или выше ПО В постоянного тока, рабочая площадка, на которой находятся оборудование установки и обслуживающий персонал, должна быть изолирована от земли. Для установок непрерывного действия, где под напряжением находятся сматывающие и наматывающие устройства, по границам изолированной от земли рабочей площадки должны быть поставлены защитные сетки или стенки, исключающие возможность выброса разматываемой ленты или проволоки за пределы площадки (см. также пункт 7.5.13 настоящих Правил). Кроме того, такие установки должны снабжаться устройством контроля изоляции с действием на сигнал.
Suggestion to the documentListen to audioGet a link from a document element
7.5.61. При применении в установках прямого нагрева жидкостных контактов, выделяющих токсичные или резкопахнущие пары или возгоны, должны быть обеспечены герметичность контактных узлов и надежное улавливание паров и возгонов.
Suggestion to the documentListen to audioGet a link from a document element
7.5.62. Ток утечки в установках прямого нагрева должен составлять не более 0,2% номинального тока установки.
Suggestion to the documentListen to audioGet a link from a document element
Электронно-лучевые установки
Suggestion to the documentListen to audioGet a link from a document element
7.5.63. Преобразовательные агрегаты электронно-лучевых установок, присоединяемые к электрической сети до 1 кВ, должны иметь защиту от пробоев изоляции цепей низшего напряжения и электрической сети, вызванных наведенными зарядами в первичных обмотках повысительных трансформаторов, а также защиту от КЗ во вторичной обмотке.
Suggestion to the documentListen to audioGet a link from a document element
7.5.64. Электронно-лучевые установки должны иметь защиту от рентгеновского излучения, обеспечивающую полную радиационную безопасность, при которой уровень излучения на рабочих местах не должен превышать значений, допускаемых действующими нормативными документами для лиц, не работающих с источниками ионизирующих излучений.
Suggestion to the documentListen to audioGet a link from a document element
Для защиты от коммутационных перенапряжений преобразовательные агрегаты должны оборудоваться разрядниками, устанавливаемыми на стороне высшего напряжения.
Suggestion to the documentListen to audioGet a link from a document element
Глава 7.6. Электросварочные установки
Suggestion to the documentListen to audioGet a link from a document element
Область применения. Определения
Suggestion to the documentListen to audioGet a link from a document element
7.6.1. Настоящая глава Правил распространяется на оборудуемые и используемые в закрытых помещениях или на открытом воздухе стационарные, переносные и передвижные электросварочные установки, предназначенные для выполнения электротехнологических процессов сварки, наплавки, напыления и резки (разделительной и поверхностной) плавлением и сварки с применением давления, в том числе:
Suggestion to the documentListen to audioGet a link from a document element
дуговой и плазменной сварки, наплавки, напыления, резки;
Suggestion to the documentListen to audioGet a link from a document element
атомно-водородной сварки;
Suggestion to the documentListen to audioGet a link from a document element
электронно-лучевой сварки;
Suggestion to the documentListen to audioGet a link from a document element
лазерной сварки и резки (сварки и резки световым лучом), электрошлаковой сварки;
Suggestion to the documentListen to audioGet a link from a document element
сварки контактным разогревом;
Suggestion to the documentListen to audioGet a link from a document element
контактной или диффузионной сварки, дугоконтактной сварки.
Suggestion to the documentListen to audioGet a link from a document element
Требования настоящей главы относятся к электросварочным установкам при использовании в них плавящихся или неплавящихся электродов, при обработке (соединении, резке и др.) металлических или неметаллических материалов в воздушной среде или среде газа (аргона, гелия, углекислого газа, азота и др.) либо водяного пара при давлении атмосферном, повышенном или пониженном (в том числе в вакууме), а также под водой или под слоем флюса.
Suggestion to the documentListen to audioGet a link from a document element
7.6.2. Электросварочные установки должны удовлетворять требованиям других глав Правил в той мере, в какой они не дополнены настоящей главой.
Suggestion to the documentListen to audioGet a link from a document element
7.6.3. Электросварочные установки представляют собой совокупность функционально связанных между собой специальных электросварочных и общего назначения электротехнических и механических элементов, а также кабельных линий, электропроводок, токопроводов для внешних соединений этих элементов. Все устройства, используемые для электросварочных установок, должны быть изготовлены согласно утвержденной в установленном порядке технической документации и соответствовать действующим стандартам.
Suggestion to the documentListen to audioGet a link from a document element
Выполнение работ на электросварочных установках должно предусматриваться в соответствии с требованиями государственного стандарта «Работы электросварочные. Требования безопасности» и правил технической эксплуатации электроустановок.
Suggestion to the documentListen to audioGet a link from a document element
7.6.4. В зависимости от вида источника питания электроэнергией различают: автономные электросварочные установки, снабженные индивидуальными двигателями внутреннего сгорания (карбюраторными — бензиновыми или дизельными), и электросварочные установки, получающие питание от электрических сетей, в том числе присоединяемых к передвижным электростанциям.
Suggestion to the documentListen to audioGet a link from a document element
7.6.5. Подача электрической энергии для обеспечения поступления необходимого количества теплоты в зону плавления или нагрева металла (или неметаллического материала) до пластического состояния. Для проведения указанных в пункте 7.6.1 настоящих Правил процессов осуществляется в электросварочных установках с использованием специальных электротехнических устройств, называемых источниками сварочного тока.
Suggestion to the documentListen to audioGet a link from a document element
Электрические цепи электросварочных установок от выходных зажимов сварочных трансформаторов или преобразователей, предназначенные для прохождения сварочного тока, называются сварочными цепями.
Suggestion to the documentListen to audioGet a link from a document element
7.6.6. Электросварочные установки по степени механизации на них технологических операций разделяются на установки, на которых эти операции выполняются вручную, установки полуавтоматические (когда автоматически поддерживается электрический режим сварки, а остальные операции выполняются вручную) и установки автоматические.
Suggestion to the documentListen to audioGet a link from a document element
7.6.7. Комплекс оборудования, приспособлений для выполнения электротехнологических процессов, указанных в пункте 7.6.1 настоящих Правил, и рабочего места сварщика называется сварочным постом.
Suggestion to the documentListen to audioGet a link from a document element
В состав стационарного сварочного поста для ручной сварки входят сварочный стол с тисками и приспособлениями или манипулятор.
Suggestion to the documentListen to audioGet a link from a document element
7.6.8. Источники сварочного тока могут питать один или несколько сварочных постов; соответственно они называются однопостовыми или многопостовыми источниками сварочного тока.
Suggestion to the documentListen to audioGet a link from a document element
Общие требования
Suggestion to the documentListen to audioGet a link from a document element
7.6.9. Оборудование электросварочных установок должно иметь исполнение, соответствующее условиям окружающей среды. Конструкция и расположение этого оборудования, ограждений и блокировок должны не допускать возможности его механического повреждения, а также случайных прикосновений к вращающимся или находящимся под напряжением частям. Исключение допускается для электрододержателей установок ручной дуговой сварки, резки и наплавки, а также для мундштуков, горелок для дуговой сварки и других деталей, находящихся под сварочным напряжением.
Suggestion to the documentListen to audioGet a link from a document element
7.6.10. Размещение оборудования электросварочных установок, его узлов и механизмов, а также органов управления должно обеспечивать свободный, удобный и безопасный доступ к ним. Кроме того, расположение органов управления должно обеспечивать возможность быстрого отключения оборудования и остановки всех его механизмов.
Suggestion to the documentListen to audioGet a link from a document element
7.6.11. Для электросварочных установок, оборудование которых требует оперативного обслуживания на высоте более 2 м, должны быть выполнены рабочие площадки, огражденные перилами, с постоянными лестницами. Площадки, ограждения и лестницы должны быть выполнены из несгораемых материалов, настил рабочей площадки должен иметь покрытие из диэлектрического материала, не распространяющего горение.
Suggestion to the documentListen to audioGet a link from a document element
7.6.12. Все органы управления электросварочными установками, не имеющие фиксаторов положения, должны быть оборудованы ограждениями, исключающими случайное их включение или отключение.
Suggestion to the documentListen to audioGet a link from a document element
7.6.13. В качестве источников сварочного тока должны применяться только специально для этого предназначенные и удовлетворяющие требованиям действующих стандартов сварочные трансформаторы или преобразователи статические или двигатель-генераторные с электродвигателями или двигателями внутреннего сгорания. Питание сварочной дуги, электрошлаковой ванны и контактной сварки непосредственно от силовой, осветительной или контактной электрической сети не допускается.
Suggestion to the documentListen to audioGet a link from a document element
Агрегаты переносных или передвижных электросварочных установок допускается располагать на автомобильном или тракторном прицепе или тележке, которые должны быть оборудованы тормозами.
Suggestion to the documentListen to audioGet a link from a document element
7.6.14. Схема включения нескольких источников сварочного тока при работе их на одну сварочную дугу, электрошлаковую ванну или сопротивление контактной сварки должна исключать возможность возникновения между изделием и электродом напряжения, превышающего наибольшее напряжение холостого хода одного из источников сварочного тока.
Suggestion to the documentListen to audioGet a link from a document element
7.6.15. Электрическая нагрузка нескольких однофазных источников сварочного тока должна по возможности равномерно распределяться между фазами трехфазной сети.
Suggestion to the documentListen to audioGet a link from a document element
7.6.16. Однопостовой источник сварочного тока, как правило, должен располагаться на расстоянии не далее 15 м от сварочного поста.
Suggestion to the documentListen to audioGet a link from a document element
7.6.17. Напряжение первичной цепи электросварочной установки должно быть не выше 660 В, эта цепь должна содержать коммутационный (отключающий) и защитный электрические аппараты (аппарат). Сварочные цепи не должны иметь электрических соединений с цепями, присоединяемыми к сети (в том числе с питаемыми от сети обмотками возбуждения генераторов преобразователей).
Suggestion to the documentListen to audioGet a link from a document element
7.6.18. Электросварочные установки с многопостовым источником сварочного тока должны иметь устройство (автоматический выключатель, предохранители) для защиты источника от перегрузки, а также коммутационный и защитный электрические аппараты (аппарат) на каждой линии, отходящей к сварочному посту.
Suggestion to the documentListen to audioGet a link from a document element
7.6.19. Для определения: значения сварочного тока электросварочная установка должна иметь измерительный прибор. Электросварочная установка с однопостовым источником сварочного тока может не иметь измерительного прибора при наличии в источнике сварочного тока шкалы на регуляторе тока.
Suggestion to the documentListen to audioGet a link from a document element
7.6.20. Переносные и передвижные электросварочные установки (кроме автономных) следует присоединять к электрическим сетям непосредственно кабелем или кабелем через троллеи. Длина троллейных проводников не нормируется, их сечение должно быть выбрано с учетом мощности источника сварочного тока.
Suggestion to the documentListen to audioGet a link from a document element
7.6.21. Присоединение переносной или передвижной электросварочной установки непосредственно к стационарной, электрической сети должно осуществляться с использованием коммутационного и защитного аппаратов (аппарата) с разъемными или разборными контактными соединениями. Обязательно наличие блокировки, исключающей возможность размыкания и замыкания этих соединений, присоединения (отсоединения) жил кабельной линии (проводов) при включенном положении коммутационного аппарата.
Suggestion to the documentListen to audioGet a link from a document element
7.6.22. Кабельная линия первичной цепи переносной (передвижной) электросварочной установки от коммутационного аппарата до источника сварочного тока должна выполняться переносным гибким шланговым кабелем с алюминиевыми или медными жилами, с изоляцией и в оболочке (шланге) из не распространяющей горение резины или пластмассы. Источник сварочного тока должен располагаться на таком расстоянии от коммутационного аппарата, при котором длина соединяющего их гибкого кабеля не превышает 10 — 15 м.
Suggestion to the documentListen to audioGet a link from a document element
7.6.23. Сварочные автоматы или полуавтоматы с дистанционным регулированием режима работы источника сварочного тока рекомендуется оборудовать двумя комплектами органов управления регулирующими устройствами (рукояток, кнопок и т. п.), устанавливаемых один у источника сварочного тока и второй на пульте или щите управления сварочным автоматом или полуавтоматом. Для возможности выбора вида управления регулятором (местного или дистанционного) должен быть установлен переключатель, снабженный механическим замком (с ключом).
Suggestion to the documentListen to audioGet a link from a document element
7.6.24. Если двери (дверцы) шкафов и корпусов сварочного оборудования (машин), содержащих неизолированные токоведущие части, находящиеся под напряжением выше 42 В переменного или выше 110 В постоянного тока, не имеют блокировки, обеспечивающей снятие напряжения при их открывании, то эти двери (дверцы) должны быть оборудованы замками со специальными ключами.
Suggestion to the documentListen to audioGet a link from a document element
7.6.25. В электросварочных установках кроме заземления корпусов и других металлических нетоковедущих частей оборудования (согласно требованиям главы 1.7 ПУЭ. Раздел I*), как правило, должно быть предусмотрено заземление одного из зажимов (выводов) вторичной цепи источников сварочного тока: сварочных трансформаторов, статических преобразователей и тех двигатель-генераторных преобразователей, у которых обмотки возбуждения генераторов присоединяются к электрической сети без разделительных трансформаторов (см. также пункт 7.6.27 настоящих Правил)
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
В электросварочных установках, в которых дуга горит между электродом и электропроводящим изделием, следует заземлять зажим вторичной цепи источника сварочного тока, соединяемый проводником (обратным проводом) с изделием.
Suggestion to the documentListen to audioGet a link from a document element
7.6.26. Сварочное электрооборудование для присоединения заземляющего проводника должно иметь болт (винт, шпильку) и вокруг него контактную площадку, расположенную в доступном месте, с надписью «Земля» (или с условным знаком заземления определенным по соответствующему государственному стандарту).
Suggestion to the documentListen to audioGet a link from a document element
Вторичные соединители проводов для включения в электрическую цепь выше 42 В переменного тока и выше 110 В постоянного тока переносных пультов управления сварочных автоматов или полуавтоматов должны иметь заземляющие контакты.
Suggestion to the documentListen to audioGet a link from a document element
7.6.27. Электросварочные установки, в которых по условиям электротехнологического процесса не может быть выполнено заземление согласно пункту 7.6.25 настоящих Правил, а также переносные и передвижные электросварочные установки, заземление оборудования которых представляет значительные трудности, должны быть снабжены устройствами защитного отключения (см. также пункт 1.7.42 ПУЭ. Раздел I*).
Suggestion to the documentListen to audioGet a link from a document element
* Раздел I не приводится.
Suggestion to the documentListen to audioGet a link from a document element
7.6.28. Конденсаторы, используемые в электросварочных установках в целях накопления энергии для сварочных импульсов, должны иметь устройство для автоматической разрядки при снятии защитного кожуха или при открывании дверей шкафов, в которых установлены конденсаторы.
Suggestion to the documentListen to audioGet a link from a document element
7.6.29. При водяном охлаждении элемент электросварочных установок должна быть предусмотрена возможность контроля за состоянием охлаждающей системы применением воронок для стока воды или струйных реле. В системах водяного охлаждения автоматов (полуавтоматов) рекомендуется использовать реле давления, струйные или температуры (два последних применяются на выходе воды из охлаждающих устройств) с работой реле на сигнал. Если прекращение протока или перегрев охлаждающей воды может привести к аварийному повреждению оборудования, должно быть обеспечено автоматическое отключение установки.
Suggestion to the documentListen to audioGet a link from a document element
В системах водяного охлаждения, в которых возможен перенос по трубопроводам потенциала, опасного для обслуживающего персонала, должны быть предусмотрены изолирующие шланги (длину шлангов выбирают согласно пункту 7.5.29 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
Расположение разъемных соединений и шлангов системы водяного охлаждения должно исключать возможность попадания струи воды на электрооборудование (источник сварочного тока или др.) при снятии или повреждении шлангов.
Suggestion to the documentListen to audioGet a link from a document element
Требовании к помещениям для электросварочных установок и сварочных постов
Suggestion to the documentListen to audioGet a link from a document element
7.6.30. Здания и вентиляционные устройства сборочно-сварочных цехов и участков, в которых размещаются электросварочные установки и сварочные посты, должны отвечать требованиям действующих стандартов, санитарных правил и противопожарных инструкций, а также КМК. Сварочное производство следует относить к категории Г по КМК «Генеральные планы промышленных предприятий», за исключением производств с электросварочными установками, использующими такие газы (например, водород), которые могут образовывать с воздухом взрывоопасные смеси.
Suggestion to the documentListen to audioGet a link from a document element
7.6.31. Для электросварочных установок и сварочных постов, предназначенных для постоянных электросварочных работ в зданиях внесборочно-сварочных цехов и участков, должны быть предусмотрены специальные вентилируемые помещения со стенками из несгораемых материалов. Площадь и объем таких помещений и системы их вентиляции должны соответствовать требованиям действующих санитарных правил и КМК с учетом габаритов сварочного оборудования и свариваемых изделий.
Suggestion to the documentListen to audioGet a link from a document element
7.6.32. Сварочные посты допускается размещать во взрыво- и пожароопасных зонах только для временных электросварочных работ, выполняемых с соблюдением требований правил в области безопасного ведения работ в промышленности, горном деле и коммунально-бытовом секторе.
Suggestion to the documentListen to audioGet a link from a document element
7.6.33. В помещениях для электросварочных установок должны быть предусмотрены достаточные по ширине проходы, обеспечивающие удобство и безопасность производства сварочных работ и доставки изделий к месту сварки и обратно, но не менее 0,8 м.
Suggestion to the documentListen to audioGet a link from a document element
7.6.34. Площадь отдельного помещения для электросварочных установок должна быть не менее 10 м2, причем площадь, свободная от оборудования и материалов, должна составлять не менее 3 м2 на каждый сварочный пост.
Suggestion to the documentListen to audioGet a link from a document element
7.6.35. Сварочные посты для систематического выполнения ручной дуговой сварки или сварки в среде защитных газов изделий малых и средних габаритов непосредственно в непожароопасных цехах должны быть размещены в специальных кабинах со стенками из несгораемого материала. Глубина кабины должна быть не менее двойной длины, а ширина — не менее полуторной длины свариваемых изделий, однако площадь кабины должна быть не менее 2-х 1,5 м. При установке источника сварочного тока в кабине ее размеры должны быть соответственно увеличены.
Suggestion to the documentListen to audioGet a link from a document element
Высота стенок кабины должна быть не менее 2 м, зазор между стенками и полом — 50 мм, а при сварке в среде защитных газов — 300 мм. В случае движения над кабиной мостового крана верх кабины должен быть закрыт сеткой с ячейками не более 50 х 50 мм.
Suggestion to the documentListen to audioGet a link from a document element
7.6.36. Выполнение работ на сварочных постах при несистематической ручной дуговой сварке, сварке под флюсом и электрошлаковой сварке допускается непосредственно в пожароопасных помещениях при условии ограждения места работы щитами или занавесами из несгораемых материалов высотой не менее 1,8 м.
Suggestion to the documentListen to audioGet a link from a document element
7.6.37. Электросварочные установки при систематической сварке на них изделий массой более 20 кг должны быть оборудованы соответствующими подъемно-транспортными устройствами для облегчения установки и транспортировки свариваемых изделий.
Suggestion to the documentListen to audioGet a link from a document element
7.6.38. Искусственное освещение электросварочных установок сборочно-сварочных цехов, участков, мастерских и отдельных сварочных постов (сварочных кабин) и мест сварки должно соответствовать требованиям КМК «Естественное и искусственное освещение» и соответствующих инструкций, утвержденных Госкомархитектстроем.
Suggestion to the documentListen to audioGet a link from a document element
7.6.39. На электросварочных установках при ручной сварке толстообмазанными электродами, электрошлаковой сварке, сварке под флюсом и при автоматической сварке открытой дугой должен быть предусмотрен отсос газов непосредственно вблизи дуги или электрода.
Suggestion to the documentListen to audioGet a link from a document element
7.6.40. На сварочных постах при сварке открытой дугой и под флюсом внутри резервуаров, закрытых полостей и конструкций должно обеспечиваться вентилирование соответственно характеру выполняемых работ. При невозможности осуществления необходимого вентилирования следует предусматривать принудительную подачу чистого воздуха под маску сварщика в количестве 6 — 8 м3/ч.
Suggestion to the documentListen to audioGet a link from a document element
7.6.41. Над переносными и передвижными электросварочными установками, находящимися на открытом воздухе, должны быть сооружены навесы из несгораемых материалов для защиты рабочего места сварщика и электросварочного оборудования от атмосферных осадков.
Suggestion to the documentListen to audioGet a link from a document element
Навесы допускается не сооружать, если электрооборудование электросварочной установки имеет оболочки со степенью защиты, соответствующей условиям работы в наружных установках, и во время дождя и снегопада электросварочные работы будут прекращаться.
Suggestion to the documentListen to audioGet a link from a document element
Установки электрической сварки (резки, наплавки) плавлением
Suggestion to the documentListen to audioGet a link from a document element
7.6.42. Проходы между однопостовыми источниками сварочного тока — преобразователями (статическими и двигатель-генераторными) установок сварки (резки, наплавки) плавлением — должны быть шириной не менее 0,8 м, между многопостовыми — не менее 1,5 м, расстояние от одно- и многопостовых источников сварочного тока до стены должно быть не менее 0,5 м.
Suggestion to the documentListen to audioGet a link from a document element
Проходы между группами сварочных трансформаторов должны иметь ширину не менее 1 м. Расстояние между сварочными трансформаторами, стоящими рядом в одной группе, должно быть не менее 0,1 м, между сварочным трансформатором и ацетиленовым генератором — не менее 3 м.
Suggestion to the documentListen to audioGet a link from a document element
Сварочные провода следует располагать от трубопроводов кислорода на расстоянии не менее 0,5 м, а от трубопроводов ацетилена и других горючих газов — не менее 1 м.
Suggestion to the documentListen to audioGet a link from a document element
Регулятор сварочного тока может устанавливаться рядом со сварным трансформатором или над ним. Установка сварочного трансформатора над регулятором тока не допускается.
Suggestion to the documentListen to audioGet a link from a document element
7.6.43. Проходы с каждой стороны стеллажа для выполнения ручных сварочных работ на крупных деталях или конструкциях должны быть шириной не менее 1 м. Столы для мелких сварочных работ могут примыкать с одной стороны непосредственно к стене кабины; проходы с других сторон стола должны быть не менее 1 м. Кроме того, в сварочной мастерской должны быть предусмотрены проходы, ширина которых устанавливается в зависимости от числа работающих, но не менее 1 м.
Suggestion to the documentListen to audioGet a link from a document element
7.6.44. Проходы с каждой стороны установки автоматической дуговой сварки под флюсом крупных изделий, а также установок дуговой сварки в защитном газе, плазменной, электронно-лучевой сварки и сварки световым лучом должны быть шириной не менее 1,5 м.
Suggestion to the documentListen to audioGet a link from a document element
7.6.45. Для подвода тока от источника сварочного тока к электрододержателю установки ручной дуговой сварки (резки, наплавки) или к дуговой плазменной горелке прямого действия установки плазменной резки (сварки) должен применяться сварочный гибкий провод с резиновой изоляцией и в резиновой оболочке. Применение проводов с изоляцией или в оболочке из полиэтилена и других полимерных материалов, распространяющих горение, не допускается.
Suggestion to the documentListen to audioGet a link from a document element
7.6.46. Электрические проводки установок и аппаратов, предназначенных для дуговой сварки ответственных конструкций: судовых секций, несущих конструкций здания, мостов, летательных аппаратов, подвижного состава железных дорог и других средств передвижения, сосудов, котлов и трубопроводов на давление более 5 МПа (50 кгс/см2), трубопроводов для токсичных веществ и т. п.— должны быть выполнены проводами с медными жилами.
Suggestion to the documentListen to audioGet a link from a document element
7.6.47. В качестве обратного проводника, соединяющего свариваемое изделие с источником сварочного тока в указанных в пункте 7.6.45 настоящих Правил установках стационарного использования, могут служить гибкие и жесткие провода, а также, где это возможно, стальные или алюминиевые шины любого профиля достаточного сечения, сварочные плиты, стеллажи и свариваемая конструкция (см. также пункты 7.6.48 и 7.6.49 настоящих Правил).
Suggestion to the documentListen to audioGet a link from a document element
В электросварочных установках с переносными и передвижными сварочными трансформаторами обратный провод должен быть изолированным так же, как и прямой провод, присоединяемый к электрододержателю.
Suggestion to the documentListen to audioGet a link from a document element
Соединение между собой отдельных элементов, используемых в качестве обратного провода, должно выполняться сваркой или с помощью болтов, струбцин, зажимов.
Suggestion to the documentListen to audioGet a link from a document element
7.6.48. В установках для автоматической дуговой сварки в случае необходимости (например, при сварке круговых швов) допускается соединение обратного провода со свариваемым изделием при помощи скользящего контакта соответствующей конструкции.
Suggestion to the documentListen to audioGet a link from a document element
7.6.49. Не допускается использование в качестве обратного проводника проводников сети заземления, а также металлических строительных конструкций зданий, трубопроводов и технологического оборудования. Как исключение, допускается использование для этой цели при монтажных и ремонтных работах металлических строительных конструкций зданий (в том числе подкрановых путей) при условии, что вся цепь обратного провода находится в пределах видимости и может быть проверена от источника питания до места сварочных работ.
Suggestion to the documentListen to audioGet a link from a document element
7.6.50. Электрододержатели для ручной дуговой сварки и резки металлическим и угольным электродами должны удовлетворять требованиям действующих стандартов.
Suggestion to the documentListen to audioGet a link from a document element
7.6.51. Напряжение холостого хода источников сварочного тока установок дуговой сварки при номинальном напряжении сети не должно превышать для источников переменного тока при ручной и полуавтоматической дуговой сварке 80 В (действующее значение), при автоматической дуговой сварке 140 В, для источников постоянного тока (среднее значение) 100 В. В цепи сварочного тока генераторов допускаются кратковременные пики напряжения при обрыве дуги длительностью не более 0,5 с.
Suggestion to the documentListen to audioGet a link from a document element
7.6.52. Для возбуждения дуги в установках дуговой сварки (резки) без предварительного замыкания сварочной цепи между электродом и свариваемым изделием и повышения стабильности горения дуги допускается применение преобразователей повышенной частоты (осцилляторов).
Suggestion to the documentListen to audioGet a link from a document element
Для повышения устойчивости горения дуги переменного тока допускается применение в установках дуговой сварки (резки) импульсных генераторов, резко поднимающих напряжение между электродом и свариваемым изделием в момент повторного возбуждения дуги. Импульсный генератор не должен увеличивать напряжение холостого хода сварочного трансформатора более чем на 1 В (действующее значение).
Suggestion to the documentListen to audioGet a link from a document element
7.6.53. Электродвигатель переменного тока подвижной сварочной головки сварочных автоматов и полуавтоматов должен получать питание только через понижающий трансформатор со вторичной обмоткой напряжением не выше 42 В, электрически изолированной от первичной обмотки. Один из выводов вторичной цепи такого трансформатора должен быть наглухо заземлен. Корпус электродвигателя допускается при этом не заземлять. Номинальное напряжение электродвигателя постоянного тока не должно превышать 110 В.
Suggestion to the documentListen to audioGet a link from a document element
В стационарных автоматах с неподвижной сварочной головкой допускается питание электродвигателя переменного тока непосредственно от сети напряжением 220 или 380 В и электродвигателя постоянного тока от сети 220 и 440 В при обязательном заземлении их корпусов, которые должны быть электрически изолированы от токоведущих частей, гальванически связанных с электродом.
Suggestion to the documentListen to audioGet a link from a document element
7.6.54. Напряжение холостого хода источников сварочного тока установок плазменной обработки при номинальном напряжении сети не должно превышать для установок автоматической резки 500 В, для установок полуавтоматической резки или напыления 300 В, для установок ручной резки, сварки или наплавки 180 В.
Suggestion to the documentListen to audioGet a link from a document element
7.6.55. Установки для автоматической плазменной резки должны иметь блокировку, исключающую шунтирование замыкающих контактов в цепи питания обмотки коммутационного аппарата без электрической дуги.
Suggestion to the documentListen to audioGet a link from a document element
7.6.56. Управление процессом механизированной плазменной резки должно быть дистанционным. Напряжение холостого хода на дуговую головку до появления «дежурной» дуги должно подаваться коммутационным аппаратом при включении кнопки «Пуск», не имеющей самоблокировки. Кнопка «Пуск» должна блокироваться автоматически после возбуждения «дежурной» дуги.
Suggestion to the documentListen to audioGet a link from a document element
7.6.57. Источники питания сварочным током электронных пушек установок электронно-лучевой сварки должны иметь разрядник, установленный между выводом положительного полюса выпрямителя и его заземленным корпусом. Кроме того, для предотвращения пробоев изоляции цепей низшего напряжение установки и изоляции электрической сети, к которой установка присоединяется, вызванных наведенными зарядами в первичных обмотках повышающих трансформаторов, между выводами первичной обмотки и землей должны включаться конденсаторы.
Suggestion to the documentListen to audioGet a link from a document element
7.6.58. Электронно-лучевые установки должны иметь защиту от рентгеновского излучения, обеспечивающую их полную радиационную безопасность, при которой уровень излучения на рабочих местах не должен превышать допускаемого действующими нормативами для лиц, не работающих с источниками ионизирующих излучений.
Suggestion to the documentListen to audioGet a link from a document element
Установки электрической сварки с применением давления
Suggestion to the documentListen to audioGet a link from a document element
7.6.59. Ширина проходов между машинами точечной, роликовой (линейной) и рельефной сварки с расположением рабочих мест одно против другого должна быть не менее 2 м, а между машинами стыковой сварки — не менее 3 м. При расположении машин тыльными сторонами одна по отношению к другой ширина прохода должна быть не менее 1 м, при расположении передними и тыльными сторонами — не менее 1,5 м.
Suggestion to the documentListen to audioGet a link from a document element
7.6.60. Машины контактной сварки методом сопротивления и контактной сварки оплавлением должны быть оборудованы ограждающими устройствами (предохраняющими обслуживающий персонал от выплесков металла и искр и позволяющими безопасно вести наблюдение за процессом сварки), а также устройствами для интенсивной местной вытяжной вентиляции.
Suggestion to the documentListen to audioGet a link from a document element
7.6.61. Для подвода тока к специальным передвижным или подвесным машинам контактной сварки, используемым для сварки громоздких конструкций в труднодоступных местах, должен применяться гибкий шланговый кабель (провод) с изоляцией и в оболочке (шланге) из не распространяющей горение резины или пластмассы.
Suggestion to the documentListen to audioGet a link from a document element
7.6.62. В подвесных машинах контактной сварки один проводник сварочной цепи должен быть соединен с корпусом подвесного трансформатора, а корпус этого трансформатора должен быть заземлен.
Suggestion to the documentListen to audioGet a link from a document element
7.6.63. Вторичное напряжение холостого хода сварочного трансформатора машины контактной сварки при номинальном напряжении сети не должно превышать 42 В.
Suggestion to the documentListen to audioGet a link from a document element
7.6.64. В подвесных машинах точечной и роликовой сварки со встроенными сварочными трансформаторами напряжение цепей управления, расположенных непосредственно на сварочных клещах, при номинальном напряжении сети не должно превышать 42 В для цепей переменного и ПО В для цепей постоянного тока. Такие машины должны быть включены в сеть через разделительный трансформатор и иметь блокировку, допускающую включение силовой цепи только при заземленном корпусе машины. Один из зажимов сварочной цепи должен быть соединен с корпусом машины. Подвод тока к подвесным машинам допускается выполнять проводниками с водяным охлаждением.
Suggestion to the documentListen to audioGet a link from a document element
Глава 7.7. Заключительное положение
Suggestion to the documentListen to audioGet a link from a document element
7.7.1. Настоящие Правила устройства электроустановок. Раздел VII согласованы Государственно-акционерной компанией «Узбекэнерго», агентством «Узстандарт», ОАО «Средазэнергосетьпроект», Государственным комитетом по архитектуре и строительству Республики Узбекистан, Главным управлением пожарной безопасности Министерства внутренних дел Республики Узбекистан и ОАО Монтажное управление МУ-4.
Suggestion to the documentListen to audioGet a link from a document element
Председатель правления ГАК «Узбекэнерго» Э. ШОИСМАТОВ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
2006 г.,
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Генеральный директор агентства «Узстандарт Р. БУРИЕВ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
1 июня 2006 г.,
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ОАО «Средазэнергосетьпроект» Д. КУЛЬБАЦКИЙ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
15 июня 2006 г.,
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Председатель Государственного комитета по архитектуре и строительству Республики Узбекистан А. ТУХТАЕВ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
25 мая 2006 г.,
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Начальник ГУПБ МВД Республики Узбекистан А. ИСЛАМОВ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
19 мая 2006 г.,
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
ОАО Монтажное управления Г. КУЗМИНСКИЙ
Suggestion to the documentListen to audioGet a link from a document element
г. Ташкент,
Suggestion to the documentListen to audioGet a link from a document element
7 июня 2006 г.,
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Заключительное положение
Suggestion to the documentListen to audioGet a link from a document element
Настоящие Правила устройства электроустановок. Раздел VII согласованы Государственно-акционерной компанией «Узбекэнерго».
Suggestion to the documentListen to audioGet a link from a document element
Председатель Правления ГАК «Узбекэнерго» Б. ТЕШАБАЕВ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Приложение 1
к Главе 7.3 Правил устройства электроустановок. Раздел VII (справочное)
Suggestion to the documentListen to audioGet a link from a document element
Категории и группы взрывоопасных смесей по ПИВРЭ и ПИВЭ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
До введения в действие стандартов на взрывозащищенное электрооборудование последнее разрабатывается и маркируется по «Правилам изготовления взрывозащищенного и рудничного электрооборудования» (далее — ПИВРЭ). Кроме того, в эксплуатации имеется электрооборудование, разработанное и маркированное по «Правилам изготовления взрывозащищенного электрооборудования (далее — ПИВЭ).
Suggestion to the documentListen to audioGet a link from a document element
Таблица П1.1.
Suggestion to the documentListen to audioGet a link from a document element
Категории взрывоопасных смесей
Suggestion to the documentListen to audioGet a link from a document element
Категория‎ Критический зазор, мм‎
1‎ Более 1,00‎
2‎ От 0,65 до 1,00‎
3‎ От 0,35 до 0,65‎
4‎ До 0,35‎
Suggestion to the documentListen to audioGet a link from a document element
Таблица П1.2.
Suggestion to the documentListen to audioGet a link from a document element
Группы взрывоопасных смесей по ПИВРЭ
Suggestion to the documentListen to audioGet a link from a document element
Группа‎ Температура самовоспламенения, °С‎
Т1‎ Более 450‎
Т2‎ » 300 до 450‎
Т3‎ » 200 до 300‎
Т4‎ » 135 до 200‎
Т5‎ » 100 до 135‎
Suggestion to the documentListen to audioGet a link from a document element
Таблица П1.3.
Suggestion to the documentListen to audioGet a link from a document element
Группа взрывоопасных смесей по ПИВЭ
Suggestion to the documentListen to audioGet a link from a document element
Группа‎ Температура самовоспламенения, °С‎
А‎ Более 450‎
Б‎ » 300 до 450‎
Г‎ » 175 до 300‎
Д‎ » 120 до 175‎
Suggestion to the documentListen to audioGet a link from a document element
1. Категории взрывоопасных смесей по ПИВРЭ и ПИВЭ, приведены в Таблице П 1.1.
Suggestion to the documentListen to audioGet a link from a document element
Указанные в Таблице П 1.1 значения критического зазора непригодны для контроля ширины щели взрывонепроницаемых оболочек в эксплуатации.
Suggestion to the documentListen to audioGet a link from a document element
Контроль параметров взрывозащиты взрывозащищенного электрооборудования необходимо производить по чертежам средств взрывозащиты, имеющимся в эксплуатационных документах на конкретное взрывозащищенное электрооборудование.
Suggestion to the documentListen to audioGet a link from a document element
2. Группы взрывоопасных смесей по ПИВРЭ приведены в Таблице П. 1.2.
Suggestion to the documentListen to audioGet a link from a document element
3. Группы взрывоопасных смесей по ПИВЭ приведены в Таблице П. 1.3.
Suggestion to the documentListen to audioGet a link from a document element
4. При выборе электрооборудования с маркировкой по взрывозащите по ПИВРЭ и по ПИВЭ взрывозащищенность электрооборудования для взрывоопасных смесей определяется по Таблицам II1.4 и II1.5.
Suggestion to the documentListen to audioGet a link from a document element
Таблица П1.4
Suggestion to the documentListen to audioGet a link from a document element
Категория взрывоопасной смеси по классификации ПИВРЭ и ПИВЭ‎ Категория взрывоопасной смеси по государственному стандарту «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны», для которой электрооборудование является взрывозащищенным‎
1‎ IIA‎
2‎ IIA‎
3‎ IIA, IIB‎
4‎ IIA, IIB, IIC‎
Suggestion to the documentListen to audioGet a link from a document element
Таблица П 1.5.
Suggestion to the documentListen to audioGet a link from a document element
Группа взрывоопасной смеси в маркировке по взрывозащите электрооборудования, изготовленного по‎‎‎ ‎‏Группа взрывоопасной смеси по государственному стандарту «Система стандартов Безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны», для которой электрооборудование является взрывозащищенным‎
ПИВРЭ‎ ПИВЭ‎
T1‎ А‎ Т1‎
T2‎ Б‎ Т1, Т2‎
T3‎ —‎ Т1 — Т3‎
T4‎ Г‎ Т1 — Т4‎
T5‎ Д‎ Т1 — Т5‎
Suggestion to the documentListen to audioGet a link from a document element
5. Взрывозащищенное электрооборудование, выполненное по ПИВРЭ или ПИВЭ для 2-й категории (цифра 2 в маркировке по взрывозащите), допускается применять вовзрывоопасных смесях категории ИВ (указаны в Таблице 7.3.3), за исключением взрывоопасных смесей с воздухом коксового газа (IIBT1), окиси пропилена (IIBT2), окиси этилена (IIBT2), формальдегида (IIBT2), этилтрихлорсилана (IIBT2), этилена (IIBT2), винил-трихлорсидана (ПВТЗ) и этилдихлорсилана (ППТЗ). Возможность применения указанного электрооборудования во взрывоопасных смесях категории ПВ, не перечисленных в Таблица 7.3.3, необходимо согласовать с испытательными организациями.
Suggestion to the documentListen to audioGet a link from a document element
6. Взрывозащищенное электрооборудование, имеющее в маркировке по взрывозащите обозначение 4а и изготовленное по ПИВРЭ, не является взрывозащищенным для взрывоопасных смесей с воздухом ацетилена, метилдихлорсилана и трихлорсилана.
Suggestion to the documentListen to audioGet a link from a document element
7. При выборе электрооборудования, имеющего взрывонепроницаемую оболочку и изготовленного по ПИВЭ, для взрывоопасных смесей категории НС необходимо руководствоваться инструкциями по монтажу и эксплуатации на конкретные изделия, в которых указывается, для каких именно взрывоопасных смесей категории ПС электрооборудование является взрывозащищенным.
Suggestion to the documentListen to audioGet a link from a document element
8. Электрооборудование, изготовленное по ПИВЭ и имеющее в маркировке по взрывозащите обозначение А, является также взрывозащищенным и для взрывоопасных смесей группы Т2, температура самовоспламенения которых выше 360° С, а электрооборудование, имеющее в маркировке по взрывозащите обозначение Б, является взрывозащищенным и для взрывоопасных смесей группы ТЗ, температура самовоспламенения которых выше 240° С.
Suggestion to the documentListen to audioGet a link from a document element
9. Электрические машины и аппараты с видом взрывозащиты «взрывонепроницаемая оболочка» в средах со взрывоопасными смесями категории 4 по классификации ПИВРЭ и ПИВЭ должны быть установлены так, чтобы взрывонепроницаемые фланцевые зазоры не примыкали вплотную к какой-либо поверхности, а находились от нее на расстоянии не менее 50 мм.
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Приложение 2
к Главе 7.3 Правил устройства электроустановок. Раздел VII (справочное)
Suggestion to the documentListen to audioGet a link from a document element
Маркировка взрывозащищенного электрооборудования по ПИВРЭ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
1. Взрывозащищенное электрооборудование имеет маркировку с указанием:
Suggestion to the documentListen to audioGet a link from a document element
а) уровня взрывозащиты;
Suggestion to the documentListen to audioGet a link from a document element
б) наивысшей категории и наивысшей группы взрывоопасной смеси, для которой электрооборудование является взрывозащищенным;
Suggestion to the documentListen to audioGet a link from a document element
в) вида или видов взрывозащиты.
Suggestion to the documentListen to audioGet a link from a document element
2. Маркировка выполняется непосредственно на электрооборудовании в прямоугольной и круглой рамках.
Suggestion to the documentListen to audioGet a link from a document element
В прямоугольной рамке обозначаются уровень взрывозащиты, категория и группа взрывозащитной смеси.
Suggestion to the documentListen to audioGet a link from a document element
На первом месте обозначается буквой уровень взрывозащиты электрооборудования:
Suggestion to the documentListen to audioGet a link from a document element
Повышенной надежности против взрыва...........................Н
Suggestion to the documentListen to audioGet a link from a document element
Взрывобезопасное..................................................................В
Suggestion to the documentListen to audioGet a link from a document element
Особовзрывобезопасное.......................................................О
Suggestion to the documentListen to audioGet a link from a document element
На втором — четвертом местах обозначаются категории и группа взрывоопасной смеси: категория — цифрой согласно Таблице II 1.1, группа — буквой Т и цифрой согласно Таблице II 1.2.
Suggestion to the documentListen to audioGet a link from a document element
В круглой рамке обозначается буквой вид (или виды) взрывозащиты:
Suggestion to the documentListen to audioGet a link from a document element
Взрывонепроницаемая оболочка............................................................В
Suggestion to the documentListen to audioGet a link from a document element
Заполнение или продувка оболочки под избыточным давлением.....П
Suggestion to the documentListen to audioGet a link from a document element
Искробезопасная электрическая цепь....................................................И
Suggestion to the documentListen to audioGet a link from a document element
Кварцевое заполнение оболочки...........................................................К
Suggestion to the documentListen to audioGet a link from a document element
Масляное заполнение оболочки.............................................................М
Suggestion to the documentListen to audioGet a link from a document element
Автоматическое отключение от источника электроэнергии...............А
Suggestion to the documentListen to audioGet a link from a document element
Специальный вид взрывозащиты..........................................................С
Suggestion to the documentListen to audioGet a link from a document element
Повышенная надежность против взрыва (защита вида «е»)................Н
Suggestion to the documentListen to audioGet a link from a document element
Примеры маркировки взрывозащищенного электрооборудования по ПИВРЭ приведены в Таблице II 2.1.
Suggestion to the documentListen to audioGet a link from a document element
Таблица П 2.1.
Suggestion to the documentListen to audioGet a link from a document element
Примеры маркировки взрывозащищенного электрооборудования по ПИВРЭ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Приложение 3
к Главе 7.3 Правил устройства электроустановок. Раздел VII (справочное)
Suggestion to the documentListen to audioGet a link from a document element
Маркировка взрывозащищенного электрооборудования по ПИВЭ
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Электрооборудование, изготовленное по ПИВЭ, на уровни взрывозащиты не подразделяется.
Suggestion to the documentListen to audioGet a link from a document element
Виды взрывозащиты электрооборудования в маркировке по взрывозащите обозначаются теми же буквами, что и по ПИВРЭ (см. пункт 2 приложение 2 (справочное) к настоящей главе).
Suggestion to the documentListen to audioGet a link from a document element
В маркировку по взрывозащите электрооборудования в указанной ниже последовательности входят:
Suggestion to the documentListen to audioGet a link from a document element
а) обозначение вида взрывозащиты;
Suggestion to the documentListen to audioGet a link from a document element
б) обозначение наивысшей категории взрывоопасной смеси, для которой электрооборудование является взрывозащищенным (согласно Таблице II 1.1), если взрывозащита электрооборудования или отдельных его частей обеспечивается взрывонепроницаемой оболочкой; для электрооборудования с остальными видами взрывозащиты, являющегося взрывозащищенным для взрывоопасных смесей всех категорий, вместо обозначения категории взрывоопасной смеси ставится цифра 0;
Suggestion to the documentListen to audioGet a link from a document element
в) обозначение наивысшей группы взрывоопасной смеси, для которой электрооборудование является взрывозащищенным (согласно Таблице II 1.3).
Suggestion to the documentListen to audioGet a link from a document element
Для электрооборудования с защитой вида «е» (повышенная надежность против взрыва) с искрящими частями, заключенными в оболочку, заполненную маслом или продуваемую под избыточным давлением, вместо цифры 0 ставится обозначение соответствующего вида взрывозащиты: М или П.
Suggestion to the documentListen to audioGet a link from a document element
Для электрооборудования с видом взрывозащиты «искробезопасная электрическая цепь» указывается наименование горючего вещества, на котором оно испытано. Обозначение категории и группы для такого электрооборудования не проставляется.
Suggestion to the documentListen to audioGet a link from a document element
Примеры маркировки взрывозащищенного электрооборудования по ПИВЭ приведены в Таблице II З. 1.
Suggestion to the documentListen to audioGet a link from a document element
К уровню «электрооборудование повышенной надежности против взрыва» относится электрооборудование, имеющее в маркировке по взрывозащите букву Н, а также цифру 2 перед буквой И, например:
Suggestion to the documentListen to audioGet a link from a document element
Suggestion to the documentListen to audioGet a link from a document element
Электрооборудование с остальными маркировками по взрывозащите, выполненными по ПИВЭ, следует относить к уровню «взрывобезопасное электрооборудование».
Suggestion to the documentListen to audioGet a link from a document element
Таблица П 3.1.
Suggestion to the documentListen to audioGet a link from a document element
Примеры маркировки взрывозащищенного электрооборудования по ПИВРЭ
Suggestion to the documentListen to audioGet a link from a document element
