1-жадвал

Қурилиш конструкциялари ва грунт турлари

Юклама бўйича ишончлилик коэффициенти —

Конструкциялар:

металл

1,05

бетон (ўртача зичлиги > 1600 kg/m³), темир-бетон, тош, арматурали тош, ёғоч

1,1

бетон (ўртача зичлиги < 1600 kg/m³),

изоляцион, текислаш ва пардозлаш қатламлари (плиталар,

рулонли материаллар, тўлдириш, қопламалар ва бошқалар):

корхонада бажариладиган

1,2

қурилиш майдонида бажариладиган

1,3

Грунтлар:

табиий шароитда жойлашиши

1,1

қурилиш майдончасида тўкилмаларда

1,15

Конструкциялар:

металл

1,05

2-жадвал

Бинолар ва иншоотлар

Бир текис тақсимланган юкламаларнинг норматив қийматлари , kPа

Жамланган юкламаларнинг норматив қийматлари , k№

Савдо омборлари

5,0 кам бўлмаган

6,0 кам бўлмаган

Ишлаб чиқариш ва саноат омборлари

Лойиҳа топшириғи бўйича, бироқ:

плиталар ва иккинчи даражали балкалар учун — 3 дан кам бўлмаган;

ригель, колонна ва пойдеворлар учун — 2 дан кам бўлмаган

Лойиҳа топшириғи бўйича, бироқ 3,0 дан кам бўлмаган

3-жадвал

Ускуналар ва материаллар

Юклама бўйича ишончлилик коэффициенти

Муқим (стационар) ускуналар

1,05

Муқим (стационар) ускуналар изоляцияси

1,2

Ускуналарни тўлдирувчи моддалар

(резервуарлар ва қувур ўтказгичларни):

суюқликлар

1,0

суспензиялар, шламлар, сочилувчан моддалар

1,1

Юклагичлар ва электрокаралар (юки билан)

1,2

Сақланадиган материаллар ва буюмлар

1,2

4-жадвал

Т/р

Бино ва иншоотларнинг хоналари

Бир текис тақсимланган юкламаларнинг норматив қийматлари  kPa (kgf/m²)

тўлиқ

пасайтирилган

1.

Турар жой объектлари хонадонлари, мактабгача таълим ташкилотлари ва мактаб-интернатлардаги ётоқхоналар, дам олиш уйлари, пансионатлар, меҳмонхоналар ва ётоқхоналарда яшаш хоналари, шифохоналарда ва санаториялардаги хоналар ва террасалар

1,5 (150)

0,5 (50)

2.

Ташкилот ва муассасаларнинг маъмурий, муҳандислик-техник ва илмий ходимлар хоналари; таълим ташкилотларида синф хоналари; ишлаб чиқариш (саноат) корхоналари ва жамоат биноларида маиший хоналар (гардероб, душ ва ювиниш хоналари, ҳожатхоналар)

2,0 (200)

0,7 (70)

3.

Илмий-тадқиқот ташкилотларининг лабораториялари, электрон-ҳисоблаш ускуналари хоналари, жамоат биноларидаги ошхоналар, аҳолига маиший хизмат кўрсатиш муассасалари хоналари (сартарошхона, баландлиги 75 m дан кам бўлмаган турар жой ва жамоат биноларининг техник қаватлари, ертўла хоналари

2,0 (200)

0,7 (70)

4.

Заллар:a

а) китоб ўқиш заллари

2,0 (200)

0,7 (70)

б) овқатланиш (кафе, ресторан ва ошхоналарда)

3,0 (300)

1,0 (100)

в) йиғилиш ва конференция, кутиш жойи, томоша, концерт, спорт, фитнес, бильярд

4,0 (400)

1,4 (140)

г) савдо, кўргазмалар ва экспозициялар

4,0 (400)

1,4 (140)

5.

Китоб сақлаш хоналари, архивлар

5,0 (500)

5,0 (500)

6.

Томоша муассасаларининг саҳналари

5,0 (500)

1,8 (180)

7.

Трибуналар:

а) маҳкамланган ўриндиқлари билан

б) тик турадиган томошабинлар учун

4,0 (400)

5,0 (500)

1,4 (140)

1,8 (180)

8.

Чордоқдаги хоналар (мансардалар)

0,7 (70)

0,7 (70)

9.

Майдончалардан фойдаланиш:

а) одамларнинг кўп миқдорда жамланиш эҳтимоли бўлган (ишлаб чиқариш хоналаридан, заллардан, аудиториялар)

4,0 (400)

1,4 (140)

б) дам олиш мақсадларда фойдаланиладиган

1,5 (150)

0,5 (50)

в) бошқа мақсадларда фойдаланиладиган

0,5 (50)

0,5 (50)

10.

Балконлар (лоджиялар) қуйидаги юкламаларни ҳисобга олган ҳолда:

а) балкон (лоджия) тўсиғи бўйлаб кенглиги 0,8 m бўлган майдончада, чизиқли бир маромда

4,0 (400)

1,4 (140)

б) балкон (лоджия) майдонида бир маромда, унинг таъсири 10-а позицияси билан белгиланиши

2,0 (200)

0,7 (700)

11.

Ишлаб чиқариш хоналарида ускуналарга техник хизмат кўрсатиш ва таъмирлаш жойлари

1,5 (150)

1,5 (150)

12.

Вестибюллар, фойелар, йўлаклар, зинапоялар (улар билан боғлиқ ўтиш жойлари билан) қуйидаги позициялар кўрсатилган хоналарга туташган:

а) 1, 2 ва 3

3,0 (300)

1,0 (100)

б) 4, 5, 6 ва 11

4,0 (400)

1,4 (140)

в) 7

5,0 (500)

1,8 (180)

13.

Вокзаллар перронлари

4,0 (400)

1,4 (140)

14.

Чорва учун хоналар:

а) майда шохли қорамол учун

2,0 (200)

0,7 (70)

б) йирик шохли қорамол учун

5,0 (500)

1,8 (180)

5-жадвал

Т/р

Бино ва иншоотларнинг хоналари

Бир текис тақсимланган юкламаларнинг норматив қийматлари  kPa, дан кам эмас

Жамланган юкламаларнинг норматив қийматлари  k№, дан кам эмас

1.

Умумий оғирлиги 3 tf гача бўлган автомобиллар учун тўхташ жойлари:

а) тўхташ туриш майдончалари

3,5

20,0

б) пандуслар ва кириш-чиқиш йўллари

5,0

25,0

2.

Умумий оғирлиги 3 — 16 tf бўлган автомобиллар учун тўхташ жойлари:

а) тўхташ туриш майдончалари

5,0

90,0

б) пандуслар ва кириш-чиқиш йўллари

7,0

100,0

3.

Умумий оғирлиги 16 tf ортиқ бўлган автомобиллар учун тўхташ жойлари

Лойиҳалаштириш топшириғига асосан

6-жадвал

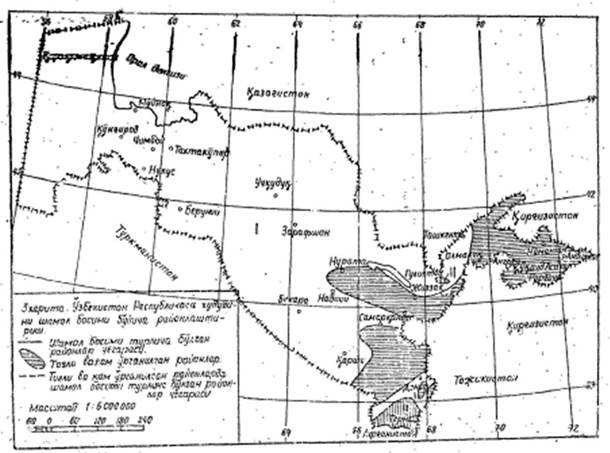

Ўзбекистон Республикасининг шамол ҳудудлари

(ушбу ШНҚнинг 5-иловаси 3-харитаси бўйича қабул қилинади)

I

II

kPа (kgf/m²)

0,38 (38)

0,48 (48)

7-жадвал

Баландлик  m

Жой турлари учункоэффициенти

А

В

С

≤5

0,75

0,5

0,4

10

1,0

0,65

0,4

20

1,25

0,85

0,55

40

1,5

1,1

0,8

60

1,7

1,3

1,0

80

1,85

1,45

1,15

100

2,0

1,6

1,25

150

2,25

1,9

1,55

200

2,45

2,1

1,8

250

2,65

2,3

2,0

300

2,75

2,5

2,2

350

2,75

2,75

2,35

≥480

2,75

2,75

2,75

8-жадвал

Баландлик  м

Жой турлари учун шамол босими пульсация коэффициенти

А

В

С

≤5

0,85

1,22

1,78

10

0,76

1,06

1,78

20

0,69

0,92

1,50

40

0,62

0,80

1,26

60

0,58

0,74

1,14

80

0,56

0,70

1,06

100

0,54

0,67

1,00

150

0,51

0,62

0,90

200

0,49

0,58

0,84

250

0,47

0,56

0,80

300

0,46

0,54

0,76

350

0,46

0,52

0,73

≥480

0,46

0,50

0,68

9-жадвал

Шамол ҳудудлари (мазкур ШНҚнинг 5-иловасининг 3-харитаси билан қабул қилинади) ёки шамол босимида  kPа (kgf/m²)

, Нz, да

I

1,2

3,8

II

1,4

4,3

0,6 (60)

1,6

5,0

0,73 (73)

1,7

5,6

10-жадвал

, m

 да коэффициенти m, тенг

5

10

20

40

80

160

350

0,1

0,95

0,92

0,88

0,83

0,76

0,67

0,56

5

0,89

0,87

0,84

0,80

0,73

0,65

0,54

10

0,85

0,84

0,81

0,77

0,71

0,64

0,53

20

0,80

0,78

0,76

0,73

0,68

0,61

0,51

40

0,72

0,72

0,70

0,67

0,63

0,57

0,48

80

0,63

0,63

0,61

0,59

0,56

0,51

0,44

160

0,53

0,53

0,52

0,50

0,47

0,44

0,38

11-жадвал

Бош координат текислиги, ҳисобланган юзага параллел равишда жойлашган

12-жадвал

, m²

< 2

5

10

> 20

1,0

0,9

0,8

0,75

1,0

0,85

0,75

0,65

13-жадвал

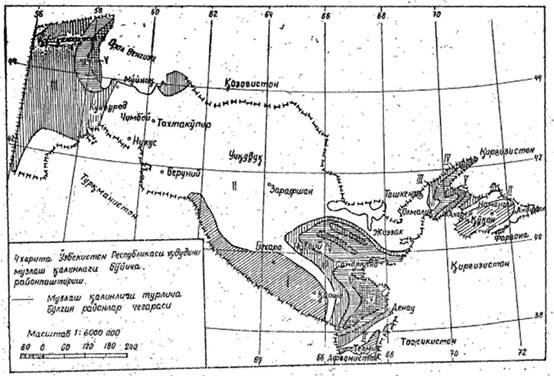

Ўзбекистон Республикасининг музламали туманлари (мазкур ШНҚнинг 5-иловасининг 4-харитасидан қабул қилинади).

I

II

III

IV

V

Музлама деворининг қалинлиги , mm

Энг камида 3

5

10

15

Энг камида 20

14-жадвал

Ер юзидан баландлиги, m

Ўзбекистон Республикасининг ҳар хил туманлари учун музламалар деворининг қалинлиги , mm.

I музламали туман

V тоғли ҳудудлар ва музламали туманлар

200

15

махсус текширишлар асосида қабул қилинади

300

20

махсус текширишлар асосида қабул қилинади

400

25

махсус текширишлар асосида қабул қилинади

15-жадвал

Ер юзидан баландлиги, m

5

10

20

30

50

70

100

Коэффициент

0,8

1,0

1,2

1,4

1,6

1,8

2,0

16-жадвал

Сим, арқон (трос) ёки канатнинг диаметри, mm

5

10

20

30

50

70

Коэффициент

1,1

1,0

0,9

0,8

0,7

0,6

17-жадвал

Бинолар конструкциялари

Фойдаланиш жараёнидаги бинолар ва иншоотлар

Иситилмайдиган бинолар (технологик иссиқлик манбаисиз) ва очиқ конструкциялар

Иситиладиган бинолар

Сунъий иқлим ёки доимий технологик иссиқлик манбаига эга бинолар

Қуёш радиацияси таъсиридан ҳимояланмаган (ташқи тўсиқлар билан ўралган ҳолда)

Қуёш радиацияси таъсиридан ҳимояланган (ички)

18-жадвал

Бинолар тузилмалари

Ҳароратнинг кўтарилиши, °C

Металл

8

6

4

Темир-бетон, бетон, мустаҳкамланган тош ва тош қалинлиги:

15 гача

8

6

4

15дан 39 гача

6

4

6

40 дан юқори

2

2

4

19-жадвал

Ташқи юза материали тўсиқлари тузилмаси

Қуёш радиациясини ютиш коэффициенти

1.

Альюминий

0,5

2.

Асбоцемент листлари

0,65

3.

Асфалт-бетон

0,9

4.

Бетонлар

0,7

5.

Бўялмаган ёғоч

0,6

6.

Енгил шағалдан ясалган ўрамли (рулонли) томнинг ҳимоя қатлами

0,65

7.

Лойли қизил ғишт

0,7

8.

Силикат ғишт

0,6

9.

Оқ табиий тош қопламаси

0,45

10.

Силикатли тўқ кулранг бўёқ

0,7

11.

Оҳакли оқ бўёқ

0,3

12.

Керамика билан қопланган плиткалар

0,8

13.

Кўк шиша билан қопланган плиткалар

0,6

14.

Оқ ёки оч сариқ қопламали плиткалар

0,45

15.

Қум билан қопланган рубероид

0,9

16.

Оқ бўёқ билан бўялган пўлат листлар

0,45

17.

Тўқ қизил бўёқ билан бўялган пўлат листлар

0,8

18.

Яшил бўёқ билан бўялган пўлат листлар

0,6

19.

Пўлатдан ясалган том қопламалари

0,65

20.

Қопламали ойна

0,7

21.

Оҳакли гипс, тўқ кулранг ёки қизғиш жигарранг

0,7

22.

Оч кўк рангдаги цемент гипслар

0,3

23.

Тўқ яшил рангдаги цемент гипслар

0,6

24.

Крем рангдаги цемент гипслар

0,4

20-жадвал

Юзанинг (юзаларнинг) тури ва йўналиши

 коэффициенти

Горизонтал

1,0

Вертикал, йўналтирилган:

жануб

1,0

ғарб

0,9

шарқ

0,7

21-жадвал

Иншоотлар тузилмалари

 коэффициенти

Металл

0,7

Темир-бетон, бетон, мустаҳкамланган тош ва тош қалинлиги:

15 гача

0,6

15 дан 39 гача

0,4

40 дан юқори

0,3

22-жадвал

Конструкция элементлари

Қўйилаётган талаблар

Вертикал чегаравий эгилишлар

Вертикал эгилишларни аниқлаш учун юкламалар

1. Кранларнинг йўлларининг тўсинлари кўприкли ва осма кранлар учун, бошқариладиганлар:

полдан, тельферлар (таллар)

Технологик

Битта крандан

Иш режими гуруҳлари бўлган кабинадан (ГОСТ 25546-82 бўйича:

Физиологик ва технологик

1К-6К

Битта крандан

7К

Битта крандан

8К

Битта крандан

2. Тўсинлар, фермалар, сарровлар (ригели), плиталар, ёпмалар прогонлар (плита ва ёпмаларнинг кўндаланг қирралари):

а), м оралиқда кўришга очиқ ёпмалар ва том ёпмалари:

Эстетик-психологик

Доимий ва вақтинчалик узоқ муддатли
