Ҳужжат элементидан ҳавола олишЎзбекистон Республикаси Қурилиш ва уй-жой коммунал хўжалиги вазирининг
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбуйруғи
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 2.03.15-23 «Энергия тежамкор деворбоп тўсувчи конструкциялар. Бинолар қурилишида автоклавда тайёрланган силикатли газбетон блоклардан терилган конструкциялар. Лойиҳалаш ва қурилиш талаблари» шаҳарсозлик нормалари ва қоидаларини тасдиқлаш тўғрисида
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш[Ўзбекистон Республикаси Адлия вазирлиги томонидан 2023 йил 19 июлда ҳисобга олинди, ҳисоб рақами 186]
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎзбекистон Республикасининг Шаҳарсозлик кодексига мувофиқ буюраман:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. ШНҚ 2.03.15-23 «Энергия тежамкор деворбоп тўсувчи конструкциялар. Бинолар қурилишида автоклавда тайёрланган силикатли газбетон блоклардан терилган конструкциялар. Лойиҳалаш ва қурилиш талаблари» шаҳарсозлик нормалари ва қоидалари иловага мувофиқ тасдиқлансин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Мазкур буйруқ Ўзбекистон Республикаси Энергетика вазирлиги, Фавқулодда вазиятлар вазирлиги, Экология, атроф-муҳитни муҳофаза қилиш ва иқлим ўзгариши вазирлиги ҳамда Соғлиқни сақлаш вазирлиги билан келишилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Ушбу буйруқ расмий эълон қилинган кундан эътиборан кучга киради.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишВазир Б. ЗАКИРОВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТошкент ш.,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2023 йил 20 июнь,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш162-сон
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКелишилди:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЭкология, атроф-муҳитни муҳофаза қилиш ва иқлим ўзгариши вазири биринчи ўринбосари О. ҚУДРАТОВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2023 йил 3 июнь
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЭнергетика вазири Ж. МИРЗАМАҲМУДОВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2023 йил 24 май
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСоғлиқни сақлаш вазири А. ИНОЯТОВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2023 йил 15 май
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишФавқулодда вазиятлар вазири А. КУЛДАШЕВ
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2023 йил 12 май
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЎзбекистон Республикаси қурилиш ва уй-жой коммунал хўжалиги вазирининг 2023 йил 20 июндаги 162-сон буйруғига
ИЛОВА
ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 2.03.15-23 Энергия тежамкор деворбоп тўсувчи конструкциялар. Бинолар қурилишида автоклавда тайёрланган силикатли газбетон блоклардан терилган конструкциялар. Лойиҳалаш ва қурилиш талаблари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМазкур шаҳарсозлик нормалари ва қоидалари (бундан буён матнда ШНҚ деб юритилади) қурилишда автоклавда тайёрланган силикатли газбетон блоклардан (бундан буён матнда газбетон блоклар деб юритилади) терилган конструкцияларни лойиҳалаш ва қурилиш талабларини белгилайди.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-боб. Қўлланиш доираси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. ШНҚ газбетон блоклардан қуриладиган бинолар ва конструкцияларга ишлаб чиқиладиган техник шартлар, лойиҳа ҳужжатлари учун, шунингдек, биноларни қуриш ва реконструкция қилишда ишлатилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Мазкур талаблар барча турдаги турар жой ва жамоат биноларига тааллуқлидир.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-боб. Техник жиҳатдан тартибга солиш соҳасидаги норматив ҳужжатларга ҳаволалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Мазкур ШНҚ да қуйидаги техник жиҳатдан тартибга солиш соҳасидаги норматив ҳужжатларга ҳаволалар келтирилган:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 31359-2007 — Автоклавда тайёрланган ғовакли бетонлар. Техник шартлар (расмий манба: ГОСТ 31359-2007 Бетоны ячеистые автоклавного твердения. Технические условия);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 31360-2007 — Автоклавда тайёрланган ғовакли бетондан арматураланмаган деворбоп буюмлар. Техник шартлар (расмий манба: ГОСТ 31360-2007 Изделия стеновые неармированные из ячеистого бетона автоклавного твердения. Технические условия);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 12730.1-2020 — Бетонлар. Зичликни аниқлаш усуллари (расмий манба: ГОСТ 12730.1-2020 Бетоны. Методы определения плотности);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 10180-2012 — Бетонлар. Мустаҳкамликни аниқлаш усуллари (расмий манба: ГОСТ 10180-2012 Бетоны. Методы определения прочности);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 24452-80 — Бетонлар. Призмали мустаҳкамлик, бикирлик модули ва Пуассон коэффициентини аниқлаш усуллари (расмий манба: ГОСТ 24452-80 Бетоны. Методы определения призменной прочности, модуля упругости и коэффициента Пуассона);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 27005-2014 — Енгил ва ғовакли бетонлар. Ўртача зичликни назорат қилиш қоидалари (расмий манба: ГОСТ 27005-2014 Бетоны легкие и ячеистые. Правила контроля средней плотности);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 31356-2007 — Цемент боғловчиларда қуруқ қурилиш аралашмаси. Синов усуллари (расмий манба ГОСТ 31356-2007 Смеси сухие строительные на цементном вяжущем. Методы испытаний);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 30494-2011 — Турар-жой ва жамоат бинолари. Хоналарда микроиқлим кўрсаткичлари (расмий манба: ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 12.1.005-88 — Меҳнат хавфсизлиги стандартлари тизими. Иш ҳудудининг ҳавосига умумий санитария-гигиена талаблари (расмий манба: ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 27296-2012 — Бинолар ва иншоотлар. Тўсувчи конструкцияларнинг товуш изоляциясини ўлчаш усуллари (расмий манба: ГОСТ 27296-2012 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГОСТ 24992-2014 — Тошдан ясалган конструкциялар. Тошдан қурилган девордаги ёпишиш кучини аниқлаш усули (расмий манба: ГОСТ 24992-2014 Конструкции каменные. Метод определения прочности сцепления в каменной кладке);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 2.08.01-19 — Турар жой бинолари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 2.08.02-09 — Жамоат бинолари ва иншоотлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚМҚ 2.01.08-19 — Шовқиндан ҳимоя;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚМҚ 2.01.03-19 — Сейсмик ҳудудларда қурилиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚМҚ 2.01.01-94 — Лойиҳалаш учун иқлим ва физик-геологик маълумотлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚМҚ 2.01.04-18 — Қурилиш иссиқлик техникаси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚМҚ 2.03.07-98 — Тош ва арматураланган тошли конструкциялар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚМҚ 2.03.01-96 — Бетон ва темир-бетон конструкциялар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚМҚ 2.03.02-96 — Зич силикат бетондан ясалган темир-бетон ва бетон конструкциялари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСанҚваМ 0331-16 — Ўзбекистон иқлим шароитида турар-жой биноларини лойиҳалаш, қуриш, уларга техник хизмат кўрсатишнинг санитария қоидалари ва нормалари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-боб. Атамалар ва таърифлар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Мазкур ШНҚ да қуйидаги атамалар тегишли таърифлари билан қўлланилган:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишавтоклав — юқори ҳарорат ва босимни таъминлаб берувчи герметик ёпиқ ускуна бўлиб, қурилиш материаллари саноатида кимёвий жараёнларнинг боришини ёки уларнинг тезлашишини таъминлашда қўлланилади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишблок — ўлчамлари узунлиги бўйича 250 ммдан, баландлиги 140 ммдан, қалинлиги 120 ммдан катта бўлган, енгиллаштириш учун бўшлиқли ва/ёки ғовак структурага эга бўлган деворбоп материал;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишғовакли бетон — ғовак тузилишга эга бетон;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгазбетон — ғовакли бетонларнинг тури бўлиб, бетон аралашмасида алюминий пастаси ёки кукуни ёрдамида газ ажралиб чиқиши орқали ғовак ҳосил қилинишига асосланган технологияда ишлаб чиқариладиган қурилиш материали. Қотириш усулига кўра газбетон автоклавда ёки автоклавсиз тайёрланиши мумкин;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгазбетон блок — автоклавда тайёрланган силикатли газбетон блок;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгазбетон блоклар терими — қурилиш қоришмаси билан ўзаро ёпиштирилган (елимланган), муайян тарзда устма-уст терилган блоклардан иборат қурилиш конструкцияси бўлиб, бино деворларини тиклашда қўлланиладиган юк кўтарувчи ва/ёки тўсувчи конструкцияларни тиклашда қўлланилади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишсиликатли материаллар — кремний оксиди ва кальций гидроксиди бирикмасидан ҳосил бўладиган қурилиш материаллари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишавтоклавда тайёрланган силикатли газбетон блок — блок шаклидаги, асосий хомашёси майдаланган кварс қуми ва оҳактош бўлган ва автоклавда тайёрланган ғовакли қурилиш материали.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-боб. Умумий қоидалар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Ушбу ШНҚ дан газбетон блокларидан қуриладиган кам қаватли (3 қаватгача бўлган) бинолар ҳамда оралиқлари ушбу блоклар билан тўлдириладиган кўп қаватли каркасли бинолар учун, шунингдек мавжуд биноларни реконструкция қилиш ва янги қуриладиган каркасли биноларда қўллаш учун лойиҳа, технологик ҳужжатларни ишлаб чиқишда фойдаланилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6. Сейсмиклиги 7, 8 ва 9 балл бўлган қурилиш майдонларидаги турар-жой ва жамоат биноларининг қурилишида газбетон блокларини ҚМҚ 2.01.03 ва ШНҚ 2.08.01 талаблари бўйича қўллаш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7. Конструкцияларнинг зарур бўлган ҳолларда деформациялар ҳамда ёриқларнинг ҳосил бўлиши ва кенгайиши бўйича юк кўтарувчанлик қобилияти ШНҚ 2.08.01, ШНҚ 2.08.02, ҚМҚ 2.01.03 ва ҚМҚ 2.03.07 га мувофиқ ҳисобланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8. Газбетон блоклари кўп қаватли (3 қаватли ва ундан юқори) турар-жой ва жамоат биноларини каркасли усул билан қуришда ҚМҚ 2.01.03 талаблари бўйича қўлланилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБунда, газбетон блоклар ҳеч қандай чекловларсиз тўлдирувчи сифатида ишлатилиши мумкин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9. Газбетон блокларидан тикланадиган юк кўтарувчи деворларга эга бўлган бинолар қаватларининг рухсат берилган сони ҚМҚ 2.01.03 ва ШНҚ 2.08.01 талабларини ҳисобга олган ҳолда, 2 қаватдан ошмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10. Деформацион чокларни ҳисобга олган ҳолда газбетон блоклар билан каркаслар оралиқларини тўлдиришда ташқи тўсувчи конструкциялар ҚМҚ 2.01.03 талабларига жавоб бериши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11. Газбетон блоклардан қурилган ички деворлар ва пардеворлар ШНҚ 2.01.02 ва ҚМҚ 2.01.08 бўйича товуш изоляцияси ва оловбардошлик талабларига жавоб бериши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-боб. Умумий техник талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12. Бинолар қурилишида қўлланиладиган газбетон блоклар ГОСТ 31359 ва ГОСТ 31360 талабларига жавоб бериши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13. Турар-жой ва жамоат бинолари қурилишида деворларни териш учун қўлланиладиган газбетон блокларининг зичлик бўйича маркаси ГОСТ 27005 ва ГОСТ 12730.1 бўйича Д 600 дан ошмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш14. Турар-жой ва жамоат бинолари қурилишида деворларни териш учун қўлланиладиган газбетон блокларининг мустаҳкамлик бўйича синфи ГОСТ 10180 бўйича Б 1,5 дан паст бўлмаслиги зарур.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш15. Газбетон блоклар ГОСТ 31359 га мувофиқ ишлаб чиқилган ишчи чизмаларда назарда тутилган ясси ёки профиллашган қиррали параллелепипед шаклига, шунингдек, уларни бармоқлар билан қулай қисиб кўтариш учун тешикларга (чуқурлаштирилган ўйиқларга) эга бўлади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш16. Газбетон блоклардан тайёрланадиган конструкцияларни лойиҳалаш жараёнида лойиҳаларда ГОСТ 31359 ва ГОСТ 31360 талабларига мувофиқ қуйидаги асосий тавсифлар акс эттирилиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишсиқилишдаги мустаҳкамлиги бўйича бетоннинг синфи — Б;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишўртача зичлик бўйича бетон маркаси — Д;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишсовуқбардошлик бўйича бетон маркаси — Ф.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш17. Газбетон блокларининг максимал ўлчамлари мазкур ШНҚнинг 1-жадвалида, уларнинг чизиқли ўлчамлардан йўл қўйиладиган чегаравий оғиш қийматлари ушбу ШНҚнинг 2-жадвалида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш18. Газбетон блоклар ушбу ШНҚнинг 2-жадвалида кўрсатилган чегаравий оғиш қийматларига боғлиқ ҳолда блоклар икки тоифага бўлинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-жадвал | ||
Газбетон блокларнинг максимал ўлчамлари | ||
Ўлчамлар номи | Газбетон блокнинг максимал ўлчами, мм | |
йирик блок | кичик блок | |
Узунлиги | 1500 | 625 |
Қалинлиги | 600 | 400 |
Баландлиги | 1000 | 300 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
| |||
2-жадвал | |||
Чизиқли ўлчамлардан йўл қўйиладиган чегаравий оғиш қийматлари | |||
Геометрик параметр оғишининг номланиши | Чегаравий оғишлар, мм | ||
I тоифа | II тоифа | ||
Чизиқли ўлчамлардан оғиш қийматлари | |||
Оғишлар: | блокнинг узунлиги бўйича | ±3 | ±4 |
блокнинг қалинлиги бўйича | ±2 | ±3 | |
блокнинг баландлиги бўйича | ±1 | ±4 | |
Тўғри бурчакли шаклдан оғиш катталиги (узунликларнинг диагонал бўйича фарқи) | 2 | 4 | |
Блок қирраларининг тўғри чизиқдан оғиш катталиги | 1 | 3 | |
Блок бурчаклари ва қирраларининг шикастланганлиги | |||
Битта блокда иккитадан ортиқ бўлмаган бурчак кўчишларининг чуқурлиги (ГОСТ 21520 бўйича) | 5 | 10 | |
Битта блокда иккитадан ортиқ бўлмаган қирра кўчишларининг чуқурлиги (ГОСТ 21520 бўйича) | 5 | 10 | |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. I тоифадаги газбетон блокларнинг бурчаклари ва қирраларидаги чуқурлиги 3 мм гача бўлган нуқсонлар (кўчган жойлар) уларни яроқсизга чиқарувчи нуқсонлар деб ҳисобланмайди.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Ўлчамларида йўл қўйиладиган чегаравий оғишлар мавжуд бўлган газбетон блокларнинг сони бир қадоқдаги газбетон блоклар сонининг 5 % дан ошмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. I тоифадаги газбетон блокларни елимлаб териш тавсия этилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. Газбетон блокларнинг тешиклари ва қирралари бўйича кўчган жойларининг ўлчамлари: чуқурлиги бўйича — 10 мм дан, узунлиги бўйича — 30 мм дан ошмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-боб. Газбетон блоклар теримини юк кўтариш қобилияти бўйича ҳисоблаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш19. Кам қаватли (3 қаватгача бўлган) турар-жой ва жамоат биноларининг газбетон блоклардан тикланадиган юк кўтарувчи деворларининг элементларини юк кўтариш қобилияти бўйича ҳисоблашни ҚМҚ 2.01.03 ва ҚМҚ 2.03.07 талабларига мувофиқ амалга ошириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш20. Юк кўтарувчи девор кесимининг юзаси 0,04 м2 дан кам бўлмаслиги ва ШНҚ 2.08.01, ШНҚ 2.08.02 ҳамда ҚМҚ 2.01.03 талабларига мувофиқ бўлиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш21. Газбетон блоклар теримининг сиқилишга нисбатан ҳисобий қаршилиги ушбу ШНҚнинг 3-жадвалида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш22. Газбетон блоклар терими қоришмасининг (елимнинг) лойиҳавий мустаҳкамлигига эришмагунча юклама берилганда блок теримининг сиқилишга нисбатан ҳисобий қаршиликларини ушбу қоришма маркаси бўйича қабул қилиш тавсия этилади. Ёз ҳамда қиш фаслида (музлашга қарши қўшимчаларсиз, эриш босқичида) терилиб, қотиб улгурмаган блок теримининг мустаҳкамлигининг ҳисобий қаршиликларини аниқлашда қоришманинг мустаҳкамлигини нолга тенг деб қабул қилиш тавсия этилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-жадвал | ||||
Газбетон блоклар теримининг сиқилишга нисбатан ҳисобий қаршиликлари | ||||
Сиқилишдаги мустаҳкамлик бўйича газбетон блок синфи | Қатор баландлиги 201-300 ммли газбетон блоклар теримида қоришманинг қуйидаги маркаларида (кгс/м2) теримнинг сиқилишга нисбатан ҳисобий қаршилиги Р, Мпа | |||
100 | 75 | 50 | 0 | |
Б7,5 | 2,3* | 2.2 | 2.0 | 1,0 |
Б5 | 1,9* | 1,8 | 1,7 | 0,8 |
Б3,5 | 1,5* | 1,4 | 1,3 | 0,6 |
Б2,5 | - | - | 1,0* | 0,45 |
Б2 | 0,8* | 0,35 | ||
Б1,5 | 0,6* | 0,3 | ||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш* шунингдек, қоришманинг мустаҳкамлигидан қатъий назар юпқа қатламли қоришма (елим)да бажарилган девор терими учун.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Газбетон блоклар теримининг сиқилишга нисбатан ҳисобий қаршиликлари терим қаторининг баландлиги 151 дан 200 мм ва чок қалинлиги 15 мм бўлганда, 0,9 га тенг бўлган пасайтирувчи коэффициент билан қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. 2±1 мм чок қалинлигига эга бўлган қоришмаларда тикланган теримнинг сиқилишга нисбатан ҳисобий қаршиликларини, тажрибалар билан асосланганда, 30 % гача оширишга йўл қўйилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Газбетон блоклар терими қаторининг баландлиги 150 мм ва ундан кам бўлганда теримнинг сиқилишга нисбатан ҳисобий қаршиликлари 0,8 га тенг бўлган пасайтирувчи коэффициентни ҳисобга олган ҳолда қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш23. Газбетон блоклардан тикланган деворларнинг вертикал юклар ва эгувчи моментлардан юзага келадиган номарказий сиқилишга нисбатан мустаҳкамлиги қуйидаги (1) формула бўйича аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(1)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишR — газбетон блоклар теримининг сиқилишга нисбатан ҳисобий қаршилиги (3-жадвал);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγb2 — юкларнинг таъсир қилиш давомийлигини ҳисобга олувчи ва 0,8 га тенг қилиб қабул қилинувчи коэффициент;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγb9 — бетон конструкциялар учун (ҳисобий арматура билан арматураланмаган) иш шароитларини ҳисобга олувчи ва 0,9 га тенг қилиб қабул қилинувчи коэффициент;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγb11 — силикатли газбетоннинг 25 % ва ундан кўпроқ фоизли намликни ҳисобга олувчи ва 0,85 га тенг қилиб қабул қилинувчи иш шароитлари коэффициенти;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишγc — кесимининг юзаси 0,3 м2 ва ундан кам бўлган устунлар ҳамда деразалар орасидаги деворлар учун масштабли коэффициент, унинг қиймати γs = 0,8 га тенг қилиб қабул қилинади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb — деразалар орасидаги девор кенглиги (дераза усти тўсинларининг таяниш юзасининг узунлигини айирган ҳолда), яхлит девор бўлган ҳолда b=1 пог. м (1 пог. м га тушадиган юкларнинг тегишли тўплами билан);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишh — девор қалинлиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишeo — тасодифий (0,02 м) ва моментли M/Nn экссентриситетлар йиғиндиси;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишM — ҳисобланаётган кесимда ораёпма ва шамол юкидан юзага келадиган эгувчи момент;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNn = Σ Ni — 1 пог. м га тушадиган барча вертикал юклар йиғиндиси.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— (2) формула бўйича аниқланадиган коэффициент:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(2)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— узоқ вақтли юклар таъсири остида юзага келадиган ҳисобий бўйлама куч;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— узоқ вақтли юклар таъсиридан ҳосил бўладиган экссентриситет;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— ушбу ШНҚнинг 4-жадвали бўйича қабул қилинадиган коэффициент.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4-жадвал | |||
η коэффициентнинг эгилувчанлик ва арматуралаш фоизига боғлиқлиги | |||
Эгилувчанлик | Газобетон блоклардан терилган девор учун η коэффициенти | ||
| | Бўйламасига арматуралаш коэффициенти 0,1 фоиз ва ундан паст бўлганда | Бўйламасига арматуралаш коэффициенти 0,3 фоиз ва ундан юқори бўлганда |
≤10 12 14 16 18 20 22 24 26 | ≤35 42 49 56 63 70 76 83 90 | 0 0,05 0,09 0,14 0,19 0,24 0,29 0,33 0,38 | 0 0,03 0,08 0,11 0,15 0,19 0,22 0,26 0,30 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАрматураланмаган девор учун η коэффициентларининг қийматларини арматуралаш фоизи 0,1 ва ундан паст бўлган деворларники каби қабул қилинади. Арматуралаш коэффициенти 0,1% дан юқори ва 0,3% дан паст бўлган ҳолатлар учун η коэффициентлари интерполяция билан аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

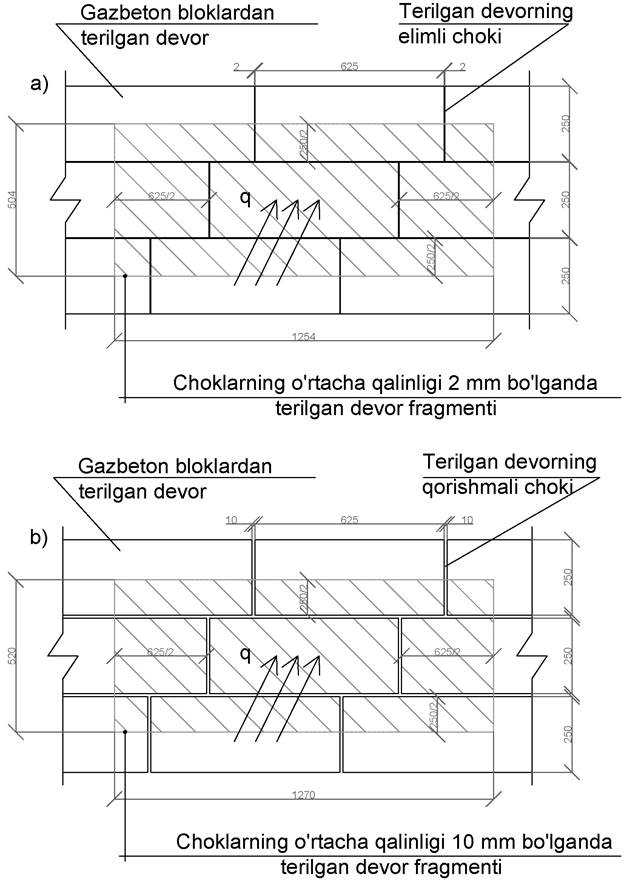

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-расм. Газбетон блоклардан тикланган сиқилган девор ва устунларнинг 𝛗 ва mg коэффициентлари эпюралари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишa — пастдан ва юқоридан қўзғалмас таянчларга шарнирли таянган деворлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишb — пастда сиқилган ва юқорида эластик таянган деворлар;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишd — пастда сиқилган ва юқорида эркин таянган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш24. Деворлар ва устунларнинг горизонтал таянчларга таяниш шароитларига боғлиқ ҳолда бўйламасига эгилиш коэффициенти
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянчлар қўзғалмас шарнирли бўлганда l0 = H (1а-расм);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбикир юқори таянч ва қаттиқ сиқилган пастки таянчда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбир оралиқли бинолар учун l0 = 1,5H
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишкўп оралиқли бинолар учун l0 = 1,25H
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишэркин турувчи конструкциялар учун l0 = 2H
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштаянч кесимлари қисман сиқилган конструкциялар учун — ҳақиқий сиқилиш даражасини ҳисобга олган ҳолда, лекин l0 = 0,8H дан кам бўлмаган қийматда.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишН — ораёпмалар ёки бошқа горизонтал таянчлар орасидаги масофа, горизонтал таянчлар (ораёпмалар) темирбетондан (говакли бетон) бўлганда — таянч ички юзалари орасидаги масофа.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Деворларга темир-бетон (силикатли газбетон) ораёпмалар таянганда 𝑙o = 0,9𝐻 деб қабул қилинади, деворларга тўрт томонидан таянадиган монолит темир-бетон ораёпмаларда эса , 𝑙o = 0,8𝐻 деб қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Агар ҳисобланадиган жой учун юк фақат элементнинг ўз оғирлигидан иборат бўлса, мазкур бобда кўрсатилган сиқилган элементларнинг ҳисобий баландлиги 𝑙o 0,75 га кўпайтириш йўли билан камайтирилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш25. Бўйламасига эгилиш коэффициенти (3) формула ёрдамида аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(3)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— эгувчи момент таъсир этувчи кесим учун бўйламасига эгилиш коэффициенти, элементнинг ҳисобий баландлиги l0 дан келиб чиқиб аниқланади;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишφc — кесимнинг сиқилган қисми учун бўйламасига эгилиш коэффициенти, эгувчи момент таъсиридаги текисликда элементнинг ҳақиқий баландлиги N дан (5-жадвал) келиб чиқиб (4) формула бўйича аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(4)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишёки эгилувчанликдан келиб чиқиб, (5)-формула бўйича аниқланади
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(5)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда hc ва ic — эгувчи момент таъсиридаги текисликда эластик девор кўндаланг кесимининг сиқилган қисми баландлиги ва инерция радиуси, hc = 1,5 – (h – 2e0).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш26. l0 баландликнинг ўртасидаги 1/3 қисмида жойлашган кесимларни ҳисоблашда баландлиги h0 = H бўлган ва шарнирли қўзғалмас таянчларга таянган девор ва устунлар (эшик ва деразалар ўрталаридаги оралиқ деворлар) учун φ ва mg коэффициентларнинг қийматлари ушбу элемент учун аниқланган φ ва mg ҳисобий қийматларга тенг қилиб, ўзгармас қилиб олинади. l0 нинг четки 1/3 қисмларидаги участкаларда кесимларни ҳисоблашда φ ва mg таянчгача чизиқли қонун бўйича 1 гача оширилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5-жадвал | ||||
φ ва φс бўйламасига эгилиш коэффициентларининг газбетон блокдан тикланган деворнинг эластиклик хоссалари 𝛼 га ва эгилувчанликка боғлиқлиги | ||||
Нисбат | Эгилувчанлик | Газбетон блоклар теримининг эгилувчан хоссалари | ||
| | 750 | 500 | 200 |
4 | 14 | 1 | 0,98 | 0,9 |
6 | 21 | 0,95 | 0.91 | 0,81 |
8 | 28 | 0,9 | 0,85 | 0,7 |
10 | 35 | 0,84 | 0,79 | 0,6 |
12 | 42 | 0,79 | 0.72 | 0,51 |
14 | 49 | 0,73 | 0,66 | 0,43 |
16 | 56 | 0,68 | 0,59 | 0,37 |
18 | 63 | 0,63 | 0,53 | 0,32 |
22 | 76 | 0,53 | 0,43 | 0,24 |
26 | 90 | 0,45 | 0,36 | 0,2 |
30 | 104 | 0,39 | 0,32 | 0,17 |
34 | 118 | 0,32 | 0,26 | 0,14 |
38 | 132 | 0,26 | 0,21 | 0,12 |
42 | 146 | 0,21 | 0,17 | 0,09 |
46 | 160 | 0,16 | 0,13 | 0,07 |
50 | 173 | 0,13 | 0,1 | 0,05 |
54 | 187 | 0,1 | 0,08 | 0,04 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ: Эгилувчанликнинг оралиқ қийматларида φ коэффициентлар интерполяция қилиш орқали аниқланади. Газбетон блоклар теримининг эластиклик хоссаси α 6-жадвал бўйича қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6-жадвал | ||
Газбетон блоклар теримининг эластиклик хоссаси α. | ||
Девор тури | Қоришманинг мустаҳкамлиги бўйича маркаси қуйидагича бўлганда деворнинг эластиклик хоссаси α | |
25 дан юқори ва елимда терилган | Нолга тенг бўлган | |
Елимда терилган | 750 | 500 |
Қоришмада терилган | 750 | 200 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ: Енгил қоришмаларда деворни териш учун эластик хосса қийматлари φ 0,7 га тенг бўлган камайтирувчи коэффициентни ҳисобга олган ҳолда қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш27. Пастки таянчда сиқилган ва юқори таянч эластик бўлган деворлар, деразалар ҳамда эшиклар оралиғидаги оралиқ деворлар учун девор ёки устуннинг 0,7H баландликкача пастки қисмининг кесимини ҳисоблашда φ ва mg ҳисобий қийматлар қабул қилинади. Девор ёки устуннинг юқори қисмини ҳисоблашда ушбу кесимлар учун φ ва mg қийматлар чизиқли қонун бўйича 1 гача оширилади (1-б расм).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш28. Эркин турадиган деворлар ва устунлар учун уларнинг пастки қисмидаги (0,5H баландликкача) кесимларни ҳисоблашда φ ва mg ҳисобий қийматлар қабул қилинади, юқориги ярмида эса φ ва mg катталиклар чизиқли қонуният бўйича 1 гача оширилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш29. Бўйлама ва кўндаланг деворларнинг кесишиш жойида уларни боғлаш анкерлаш шарти билан коэффициентлар 1 га тенг қилиб олинади. Деворлар кесишиш жойидан N масофада φ ва mg коэффициентлар эркин турган таянчлардаги каби қабул қилинади. Оралиқ вертикал участкалар учун φ ва mg коэффициентлар чизиқли интреполяция бўйича қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш30. Эшик ва дераза ўринлари билан заифлашган деворларда эшиклар ва деразалар орасидаги оралиқ деворларни ҳисоблашда φ коэффициент деворнинг эгилувчанлиги бўйича қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш31. Кенглиги девор қалинлигидан кичик бўлган тор икки дераза ёки эшик ўртасидаги (орасидаги) деворлар учун ҳам девор текислигида унинг ҳисоби амалга оширилади. Бунда икки дераза ёки эшик ўртасидаги деворнинг ҳисобий баландлиги девордаги тешик (проём) баландлигига тенг равишда олинади, таянчлар эса шарнирли қилиб олинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш32. Девор баландлиги бўйлаб эгувчи моментнинг ишораси алмашган эпюрасида мустаҳкамлик бўйича ҳисоб турли ишорали максимал эгувчи моментларга эга бўлган кесимлар учун бажарилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

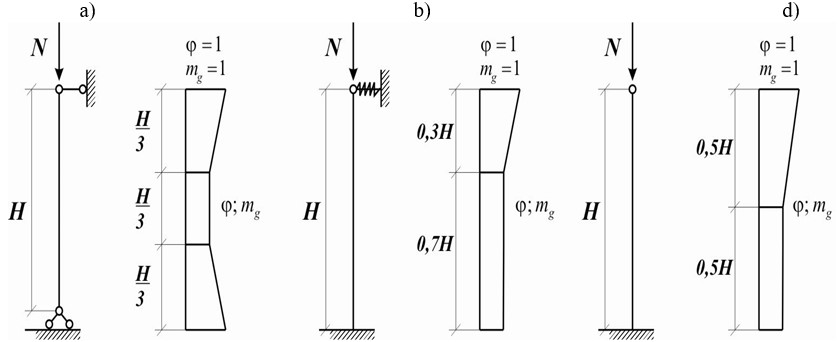

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-расм. Девор баландлиги бўйлаб эгувчи моментнинг ишораси алмашган эпюрасининг схемаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш33. Бўйламасига эгилиш коэффициенти φs элемент қисмининг баландлиги бўйича эгувчи моментнинг бир ишорали эпюраси чегарасида (6) ва (7) формулалар бўйича олинган нисбатлар ва эгилувчанликларда аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(6) ёкиҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(7) ёкиҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишH1 ва H2 — деворларнинг эгувчи момент эпюраси бир ишорали бўлган қисмининг баландликлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишhc1; iс1 ва hc2; iс2 — элементларнинг сиқилган қисмида максимал эгувчи моментли кесимларидаги баландликлари ва инерция радиуслари.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш34. Юк кўтарувчи ва ўз юкини кўтарувчи деворларни ҳисоблашда тасодифий экссентриситетни (20 мм га тенг бўлган катталик) эътиборга олиш лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш35. Чўзилган зонасида бўйлама арматураси бўлмаган, автоклавда қуритилган силикат газобетонлардан тайёрланган, номарказий юкланган сиқилган деворларда экссентриситетнинг энг катта қиймати (тасодифий экссентриситетни қўшган ҳолда) қуйидагилардан катта бўлмаслиги лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишюкларнинг асосий мажмуи учун 0,9u;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишюкларнинг махсус мажмуи учун 0,95u.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҚалинлиги 25 м ва ундан кичик бўлган деворлар учун ушбу экссентриситет қуйидагича бўлиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишюкларнинг асосий мажмуи учун 0,8u;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишюкларнинг махсус мажмуи учун 0,85u.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБунда куч қўйилган нуқтадан кесимнинг энг сиқилган четигача бўлган масофа деворлар ва устунлар (деразалар ва эшиклар орасидаги оралиқ деворлар) 2 м дан кам бўлмаслиги лозим. бу ерда u — элементнинг оғирлик марказидан унинг А четигача экссентриситет томон бўлган масофа (тўғри бурчакли кесимлар учун
.
.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш36. Блоклардан кўндаланг (тўрли) арматура билан терилган деворларнинг ҳисоби (8) формула бўйича бажарилади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(8)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— ҳажмий арматуралаш фоизи;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRsw — ушбу ШНҚнинг 7-жадвалига мувофиқ кўндаланг (тўрли) арматуранинг чўзилишга бўлган ҳисобий қаршилиги;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишVs ва Vh — мос равишда арматура ва деворнинг ҳажми.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБаландлик бўйлаб тўрлар орасидаги масофа (тўрлар қадами) «s» бўлганда (
) уячалар ўлчами (ўқларда) «s» бўлган А кесимли квадрат шаклидаги ғовакли тўрлар учун (9) формула билан аниқланади:
) уячалар ўлчами (ўқларда) «s» бўлган А кесимли квадрат шаклидаги ғовакли тўрлар учун (9) формула билан аниқланади:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(9)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш37. Бир хил диаметрли симлардан ясалган ва тўғри тўртбурчакли уячалари ўлчами c x c1 бўлган тўрлар учун (10) формула билан аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(10)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКўндаланг (тўрли) арматуралашнинг чегаравий фоизи 0,3 га тенг.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКўндаланг (тўрли) арматуранинг чўзилишга бўлган ҳисобий қаршиликлари 7-жадвал бўйича қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-жадвал | ||
Қия ҳолатда жойлашган арматуранинг чўзилишга нисбатан ҳисобий қаршилиги | ||
Газбетон блокнинг сиқилишга бўлган мустаҳкамлиги бўйича синфи | Қия ҳолатда жойлашган арматуранинг чўзилишга нисбатан ҳисобий қаршилиги | |
MPa | | |
B1.5 | 37.5 | 380 |
B2 | 50 | 510 |
B2.5 | 62.5 | 640 |
B3.5 | 87.5 | 900 |
B5 | 125 | 1270 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш38. Кесим майдонининг қисмига бўладиган тақсимланган юклардаги деворнинг маҳаллий сиқилишга ҳисоби (11) формула орқали аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(11)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNc — маҳаллий юкдан тушадиган вертикал сиқувчи куч (таянч реакцияси);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— маҳаллий юкдан ҳосил бўладиган босим эпюрасининг тўлиқлиги босим тенг тақсимланганда 1 га тенг қилиб олинади ва кучланишлар эпюраси учбурчак шаклида бўлса (тўсинлар, прогонлар, перемичкаларнинг учида) 0,5 га тенг қилиб олинади;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAloc1 — бир нуқтага қаратилган юкнинг қўйилиш майдони;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRb, loc — деворнинг эзилишга бўлган ҳисобий қаршилиги, (12) ва (13)-формулалар орқали аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(12)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(13)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишAloc2 — ҳисобий эзилиш майдони 3-расм бўйича аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш

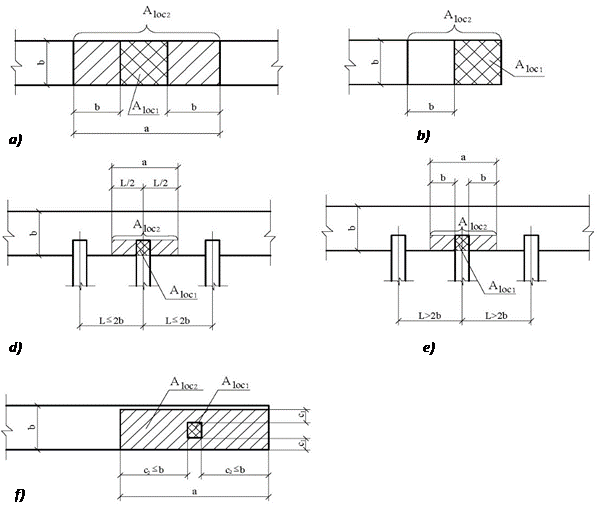

Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-расм. Маҳаллий сиқиш учун ҳисобий схемалар:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша) деворнинг бутун қалинлигига таяниш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишб) бурчакдаги (девор бурчаги ва дераза ёки эшик ораси) бутун қалинликка таяниш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишд) тўсинларнинг (уларнинг қадами девор қалинлигининг икки баравар қийматидан кичик бўлгандаги) бир томонлама таяниши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишэ) тўсинларнинг (уларнинг қадами девор қалинлигининг икки баравар қийматидан катта бўлгандаги) бир томонлама таяниши;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишф) деворларга уларнинг чети яқинида тушадиган маҳаллий юклама.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш39. Aloc2 ҳисобий майдонга эзилиш майдонига нисбатан симметрик бўлган участка ҳам қўшилади. Бунда қуйидаги талаблар бажарилиши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдеворнинг бутун қалинлиги бўйлаб маҳаллий юкламада ҳисобий майдонга девор қалинлигидан катта бўлмаган узунликдаги участка (маҳаллий юклама чегарасидан ҳар тарафга) қўшилади (3-а расм);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдеворнинг бутун қалинлиги бўйлаб маҳаллий четки юкламада Aloc2 ҳисобий майдон кўндаланг (тўрли) арматура бўлмаганида эзилиш майдонига (3-b расм), кўндаланг (тўрли) арматура бўлганида Aloc2 га тенг бўлади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишпрогон ва балкаларнинг таянган жойларидаги маҳаллий юкламаларда ҳисобий майдонга эни прогоннинг кириш чуқурлигига тенг бўлган ва узунлиги тўсинга туташган оралиқларнинг марказлари орасидаги масофага тенг бўлган участка қўшилади (3-д расм);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишагар тўсинлар орасидаги масофа (тўсинлар қадами) деворнинг икки қалинлигидан катта бўлса, ҳисобий майдон узунлиги тўсиннинг икки қалинлиги ва деворнинг икки қалинлиги йиғиндиси сифатида белгиланади (3-э расм);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдевор кесимининг қисмига қўйилган маҳаллий юкламада ҳисобий майдон 3-ф расм бўйича қабул қилинади. Белгиланган турдаги юкламалар бир нечта бўлса, ҳисобий майдонлар икки қўшни юклар қўйилиш нуқталари орасидаги масофанинг марказидан ўтувчи чизиқлар билан чегараланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш40. Агар деворнинг маҳаллий сиқилишга ҳисобланган бир нуқтага қўйилган юкларга бўлган мустаҳкамлиги етарли бўлмаса, тақсимловчи элементларни (плиталар, ёстиқчалар) ўрнатиш орқали ушбу мустаҳкамликни кўпайтириш мумкин (50% дан ортиқ бўлмаган миқдорга).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7-боб. Деворлар учун конструктив талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Умумий конструктив талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш41. Газбетон блоклардан деворни териш учун қуйидаги минимал боғлаш талаблари таъминланиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқуйи қатор блокларига нисбатан юқори қатор блокларининг силжиши таъминлаган ҳолда, блоклар қаторлаб боғланади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишярим блок қалинлигида теришда блоклар қаторларини занжирли боғланишини таъминлаш керак. Баландлиги 250 мм гача бўлган блокларни теришда боғлаш блок баландлигининг 0,4 қисмидан кам бўлмаслиги керак (баландлиги 200 мм бўлган блоклар учун камида 80 мм ва баландлиги 250 мм бўлган блоклар учун камида 100 мм). Баландлиги 250 мм дан катта бўлган газбетон блокни теришдаги боғлаш ўлчами 100 ммдан ва блок баландлигининг 0,2 қисмидан кам бўлмаслиги керак;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбир блок қалинлигида теришда боғлашни кўндаланг қаторлар орқали амалга ошириш мумкин (уч қаторли терим учун бир қатор кўндаланг), ҳар хил қалинликдаги блоклар бойлама тартибида боғланади (боғлаш чуқурлиги терим қалинлиги қийматининг 0,2 қисмидан кам бўлмаслиги лозим).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш42. Иккита боғланмаган қатламни стерженли, чизиқли ёки тўрли боғлар билан улаш орқали амалга оширилган теримга, қатламларни эгилувчан уланишли кўп қатламли терим деб қаралади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш43. Газбетон блокларни териш чоклари юпқа қатламли қоришмада бажарилиши керак. Горизонтал ва вертикал чокнинг қабул қилинган ҳисобий қалинлиги 2±1 мм. Конструкциядаги юпқа қатламли қоришманинг ҳақиқий қалинлиги камида 1 мм бўлиши ва 3 мм дан ошмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш44. Чокнинг ҳақиқий қалинлиги 3 мм дан катта бўлса, бу ҳолат деворнинг мустаҳкамлигини аниқлашда ҚМҚ 2.03.07 ёки лаборатория шароитида ГОСТ 24992 бўйича эътиборга олиниши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш45. Туташ чокларнинг ҳақиқий қалинлиги 5 мм дан ошса, девордаги газбетон блоклар теримининг ҳисобий қаршилиги ҚМҚ 2.03.07 ва ушбу ШНҚнинг 3-жадвали талабига мос равишда камайтирилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш46. Ясси қиррали блокларни теришда вертикал чоклар қоришма билан тўлиқ тўлдирилиши керак. Четки қирралари профилланган юзали газбетон блокларни қўллашда, девор юзасида силжишга бўлган ҳисобий қаршилигининг 70 % дан ошиши, блок қалинлигининг камида 40 % ва вертикал чокларнинг бутун баландлиги бўйича қоришма билан тўлдирилиши керак. Эгилишга ишлашга мўлжалланган арматураланган теримда, жеворнинг эгилувчи қисмидаги блоклар орасидаги вертикал чоклар қирраларининг шаклидан қатъий назар қоришма билан тўлиқ тўлдирилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш47. Арматуралашга бўлган эҳтиёж ҚМҚ 2.03.07 га мувофиқ чўкиш деформациясида ёриқлар очилишини ҳисоблаш йўли билан аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Арматуралаш ва деформация чоклари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш48. Газбетон блоклардан тайёрланган юк кўтарувчи конструкцияларни арматуралаш ШНҚ 2.08.01, ШНҚ 2.08.02, ҚМҚ 2.01.03 талабларига мос келиши керак.
Олдинги таҳрирга қаранг.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш49. Горизонтал арматуралашда катак ўлчамлари 10×10 мм дан 35×35 мм гача бўлган ҳамда узилишга мустаҳкамлиги 50 кН/м дан кам бўлмаган композит арматураловчи тўрлардан, шу жумладан базальт геотўрлардан, ҚМҚ 2.01.03-19 талабларига мувофиқ сейсмик ҳудудларда фойдаланишга йўл қўйилади.
(49-банднинг биринчи хатбошиси Ўзбекистон Республикаси қурилиш ва уй-жой коммунал хўжалиги вазирининг 2026 йил 13 майдаги 01/2-21-сонли буйруғи (ҳисоб рақами 404, 02.06.2026 й.) таҳририда)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАрматура, ҳарорат ўзгариши ва киришишидан ҳосил бўладиган ёриқларнинг олдини олиш мақсадида, газбетон блоклар теримининг горизонтал чокларида ёки бетон белбоғларида, горизонтал чокларига параллел жойлаштирилиши лозим. Горизонтал деформацияланадиган бўғинларга уланган девор чокларини кесишманинг баландлиги бўйлаб 500 мм дан ортиқ бўлмаган оралиқ билан арматуралаш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш50. ШНҚ 2.08.01 бўйича газбетон блокдан терилган девордаги арматура кесими майдони девор кесими юзаси майдонининг 0,02% дан кам бўлмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш51. Эксплуатация даврида йўл қўйиб бўлмайдиган ёриқлар ҳосил бўлишини олдини олиш мақсадида, ҳарорат концентрацияси ва киришиш деформациялари юзага келиши мумкин бўлган жойларда ҳарорат ва киришиш чоклари жойлаштирилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш52. Ҳарорат ва киришиш чоклари орасидаги масофани ҳисоблаш ҚМҚ 2.03.07 талабларига мувофиқ амалга оширилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш53. Деформация чоклари эластик иссиқлик изоляцияловчи материаллар билан тўлдирилиши керак. Шу билан бирга, иссиқлик изоляцияловчи материални хона буғлари билан намланишидан ва атмосфера намлигидан ҳимоя қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш54. Кўтарувчи ва ўз юкини кўтарувчи деворларда ёриқларнинг шаклланиши ҳамда очилиши деформацияларини ҳисоблаш ҚМҚ 2.03.01, ҚМҚ 2.03.02 ва ҚМҚ 2.03.07 га мувофиқ амалга оширилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш55. Очиқ ёриқлар ҳосил бўлишини ҳисоблаш ҚМҚ 2.03.01, ҚМҚ 2.03.02 ва ҚМҚ 2.03.07 бўйича амалга оширилади, шунингдек ҳарорат ўзгариши ва киришиш чоклари орасидаги масофа ҳамда арматуралаш талаблари ҳисоблаш натижаларига кўра белгиланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш56. Чўкиш чоклари бино баландлигида 6 м дан ортиқ фарқ бўлганда, шунингдек блок секцияларининг бурилиш бурчаги 30° дан ортиқ бўлган жойларда назарда тутилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш57. Вертикал чокларни қоришма билан тўлдирмасдан терилган деворнинг ҳаво ўтказувчанлигига керакли қаршилиги таъминлаш, вертикал чокларни эгилувчан ёки кенгаювчан материаллар билан ёки яхлит пардозловчи қатламларни тушириш билан амалга ошириш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Конструкциялар туташмаси
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш58. Юк кўтарувчи ва юк кўтарувчи бўлмаган ёки ўз юкини кўтарувчи деворлар туташган жойларда, теришдаги сирғалувчанлик ва чўкиш натижасида юзага келадиган деформацияларни ҳисобга олиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш59. Юкларнинг нисбий фарқи 30% дан кўп бўлмаганда, юкланувчи элементлар сатҳида ёки улар остига (ёнма-ён жойлашган элементларга тушадиган вертикал юкларни тақсимлашга мўлжалланган) тақсимловчи белбоғларни қуришда деворларни боғлаш йўли билан бириктиришга йўл қўйилади. Бошқа ҳолларда, деворларни боғламасдан бирлаштириш тавсия этилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш60. Деворга юкни узатиш қоришманинг адгезияси ёки анкерлаш орқали амалга оширилиши мумкин. Вертикал ва горизонтал конструкцияларнинг бирлаштириш тугунларининг юклари ҚМҚ 2.01.03, ҚМҚ 2.03.07 ва ҚМҚ 2.01.07 талабларига мувофиқ бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш8-боб. Юк кўтарувчи элементларга маҳкамлаш учун конструктив талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш61. Юк кўтарувчи рама конструкция (каркас)га тўлдирувчи сифатида терилган газбетон блокларни маҳкамлаш боғловчи элементлар, қоришма ёки елим чокларининг адгезияси, шпонкалар билан (бетондан, металдан, бошқа материаллардан) ёки материалларнинг бир-бирига ишқаланишини таъминловчи бошқа усул орқали амалга оширилиши мумкин. Тиралган деворлардаги вертикал юкнинг кичик қийматларда бўлиши ишқаланиш кучи потенциалини чеклайди.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш62. Юк кўтарувчи каркасга маҳкамлаш усулини танлашда тўлдирувчи девордан юк кўтарувчи каркасга горизонтал юкларни тўлиқ ўтказилишини таъминлаши ҳамда девор ва каркаснинг мустақил деформацияланиш имкониятини сақлаб қолиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш63. Горизонтал равишда боғловчи элементлар орасидаги масофа (юқори қисмдаги каркас элементига маҳкамлаш) 3 м дан ошмаслиги керак. Боғловчи элементлар орасидаги вертикал масофа (юк кўтарувчи деворларга ва/ёки устунларга маҳкамлаш) 1,5 м дан ошмаслиги керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш64. Тўлдирувчи блоклар орасидаги ва юк кўтарувчи каркаснинг элементлари орасидаги деформация чоклари ҚМҚ 2.01.03 га мувофиқ амалга оширилиши керак. Ҳисобий деформациялари натижасида ўлчамлари ўзгарганда тўлдирувчи материалларнинг эластиклик хусусиятлари сақланишини таъминлаш керак. Ички ва ташқи тўлдириш элементлари деформация чокида намлик тўпланиши эҳтимолини истисно қилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-боб. Икки қатламли деворлар учун конструктив талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш65. Тўсувчи қопламанинг асосий конструкцион қатлами сифатида қоплама девор ишласа, автоклавда тайёрланган силикатли газобетон блоклардан тайёрланган девор иссиқлик изолятори вазифасини бажаради. Икки қатламли деворда қатламлар конструктив жиҳатдан камида 2 дона/м2 миқдорда битталик эластик уланиш билан бириктирилади. Автоклавда тайёрланган силикатли газобетон блоклардан тайёрланган деворнинг яхлитлиги ҳисоби ҚМҚ 2.01.07 га мувофиқ амалга оширилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш66. Газбетон блоклардан пардозловчи терим деворнинг асосий конструктив-иссиқлик изоляция қатламига юкларни узатиб берувчи экран сифатида ишлаганда, қатламлар боғи қатламлар орасида горизонтал босимлар узатилишини таъминлаши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш67. Ҳисоб натижаларидан қатъи назар, қатламлар эластик боғлар билан уланса, уларнинг сони фасад юзаси учун камида 5 дона/м2, фасаднинг бурчак зоналари учун эса камида 8 дона/м2 ни (бино фасадининг бурчаги билан туташган қоплама деворнинг деформацион чокларидан 1,5 м гача бўлган масофада) ташкил этиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш68. Қатламлар биргаликда ишласа, улар орасидаги боғланиш бикир бўлиши ҳамда асосий ва пардозловчи қатламнинг кўндаланг терилган қаторлари боғламалар билан таъминланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10-боб. Газбетон блоклардан фойдаланилганда бинони иссиқлик техникаси ҳисобининг умумий қоидалари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-§. Бинонинг иссиқлик техник хоссаларига қўйиладиган умумий талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш69. ҚМҚ 2.01.04 га мувофиқ бинонинг иссиқлик ҳимояловчи қопламаси қуйидаги талабларга жавоб бериши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиша) тўсувчи конструкцияларнинг иссиқлик ўтказишга бўлган қаршилиги берилган қийматлардан (элементларга қўйилган талаблар) кам бўлмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишб) бинонинг нисбий иссиқлик ҳимояловчи хоссалари меъёрларда белгиланган (умумий талаблар) қийматларда бўлиши лозим;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишд) тўсувчи конструкциялар ички юзасининг ҳарорати минимал рухсат этилган қийматлардан (санитария-гигиена талаблари) кичик бўлмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-§. Бинонинг иссиқлик техникаси ҳисоби учун конструкция элементларига қўйиладиган талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш70. Тўсувчи конструкциянинг иссиқлик ўтказишга бўлган норматив қаршилик қиймати, Ronorm, m2·oC/Vt, қуйидаги (14) формула ёрдамида аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(14)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRotr— тўсувчи конструкцияларнинг иссиқлик ўтказувчанликка қаршилигининг талаб этилган базавий қийматлари, м2·oC/Vt, иситиш даврининг градус-суткаси, oC сут/йил, қурилиш майдонига қараб қабул қилинади ва ҚМҚ 2.01.04 нинг 2-жадвали бўйича аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишmp — қурилиш ҳудудининг ўзига хос хусусиятларини инобатга олувчи коэффициент. Формула (14) бўйича ҳисобланганда 1 га тенг қилиб олинади. Бинони иситиш ва вентиляциясига кетадиган иссиқлик энергияси сарфининг солиштирма хоссалари ҚМҚ 2.01.04 талабларига мувофиқ бўлганда, mp коэффициентининг қийматини камайтириб олишга рухсат этилади. Бунда mp коэффициентининг қийматлари деворлар учун mp = 0,63 дан, ёруғлик ўтказувчи енгил конструкциялар учун mp = 0,95 дан, бошқа тўсувчи конструкциялар учун mp = 0,8 дан кичик бўлмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш71. Бинони иссиқлик ҳимояси қопламаси фрагментининг (ёки тўсувчи конструкциянинг исталган алоҳида қатлами) иссиқлик ўтказишга келтирилган қаршилиги Ropr, m2·oC/Vt, ҳарорат майдонларининг ҳисоблари натижаларидан фойдаланган ҳолда мазкур ШНҚнинг 1-иловасига мувофиқ ҳисобланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш72. Бинони нисбий иссиқлик ҳимоясининг меъёрланадиган қиймати (m2·oC/Vt) бинонинг иситиладиган ҳажмига ва ҚМҚ 2.01.04 нинг 2-жадвали бўйича қурилиш майдони учун иситиш даврининг градус-суткасига боғлиқ ҳолда қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш73. Бинонинг солиштирма иссиқлик ҳимояси хусусияти, ksirt, Vt/(m3 °C), ушбу ШНҚнинг 2-иловаси бўйича ҳисобланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш74. Иссиқлик ўтказувчи қўшимчалар зонасида, бурчаклар ва дераза қияликларида (откосларида) ҳамда зенит фонарлар тўсувчи конструкциясининг ички юзасининг ҳарорати (ёруғлик ўтказувчи вертикал конструкциялар, яъни горизонтга нисбатан оғиш бурчаги 45° ва ундан юқори бўлган конструкциялардан ташқари) ташқи ҳавонинг ҳисобий ҳарорати tn да ички ҳавонинг шудринг нуқтасидан паст бўлмаслиги лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш75. Тўсувчи конструкциянинг ички юзаси ҳарорати ҚМҚ 2.01.04 га мувофиқ иссиқлик ўтказувчанлик бўйича бир жинсли бўлмаган барча зоналарнинг ҳарорат майдонлари ҳисоби натижалари бўйича ёки аккредитацияланган лабораториянинг иқлим камерасида ўтказилган синовлар натижаси бўйича аниқланиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш76. Шудринг нуқтасини аниқлаш учун ички ҳавонинг нисбий намлиги қуйидагича қабул қилиниши лозим:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштурар-жой бинолари, шифохоналар, диспансерлар, амбулатор-поликлиникалари, туғруқхоналар, қариялар ва имконияти чекланганлар учун интернатлар, мактаблар, мактабгача таълим муассасалари ва меҳрибонлик уйлари учун — 55%;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишошхоналар учун — 60 %;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишювиниш хоналари учун — 65 %;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишкоммуникациялари бўлган ертўлалар ва иссиқ ертўлалар учун — 75 %;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштурар-жой биноларининг иссиқ чордоқлари учун — 55 %;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишжамоат биноларининг бошқа хоналари учун (юқорида келтирилганлардан ташқари) — 50%.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш77. Деворнинг иссиқлик ўтказувчанлиги ҳисобий коэффициентлари мазкур ШНҚ нинг 3-иловасига мувофиқ ёки иссиқлик-физик хоссалари маълум бўлган материаллардан тайёрланган ташқи деворнинг олдиндан қабул қилинган лойиҳаси бўйича намлик режими ҳисоби натижаларини инобатга олиб қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш78. Ташқи деворнинг қабул қилинган констуркцияси иссиқлик оқимига нисбатан перпендикуляр йўналишда сувоқ (штукатурка), буғ изоляцияси ва пардозлаш қатламлари билан бирга н элементар қатламларга кесилади. Бунда ташқи девор материалининг ҳар бир қатлами камида иккита элементар қатламга кесилиши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш79. Конструкциянинг бир ўлчамли кесими қалинлиги бўйича ҳарорат тақсимланиши (15)-формула билан аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(15)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда tichki ttashqi — мос равишда, ички ва ташқи ҳавонинг ҳисобий ҳарорати (энг совуқ ой учун ўртача қиймат), °C;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— ташқи девор қатламларининг n-чи қатлами термик қаршилиги, m2·oC/Vt.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш80. ҚМҚ 2.01.04 бўйича олинган ҳароратларга мувофиқ ҳар бир бўлинган n-чи элементар қатлам учун тўйинган сув буғининг парциал босим қиймати En, Pa деб белгиланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш81. Бир ўлчамли кесим қалинлиги бўйлаб парциал босимларнинг тақсимланиши қуйидаги формула ёрдамида ҳисобланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
) (16)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда eichki – etashqi — мос равишда, ички ва ташқи ҳавонинг парциал босими, Pa;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRn — тўсувчи конструкция кесимининг бўлинган ҳар бир n-чи элементар қатламидаги сув буғининг парциал босими, Pa;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— тўсувчи конструкция кесимининг бўлинган n-чи элементар қатламининг буғ ўтказувчанликка қаршилиги, (m2·soat Pa)/mg.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3-§. Санитария-гигиена талаблари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш82. Газбетон блоклардан турар-жой биноларини лойиҳалаш ва улардан фойдаланишда СанҚваН 0331-16 санитария-гигиена талабларига риоя қилиш керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш11-боб. Газбетон блоклардан тайёрланган товуш ўтказмайдиган конструкцияларга қўйиладиган талаблар
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш83. Деворнинг товуш изоляцияловчи хусусиятлари газбетон блокларнинг зичлиги ва териш қоришмаси зичлигига боғлиқ бўлиб, қоришма чокининг қалинлиги ҚМҚ 2.01.08 талабларига жавоб бериши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш84. Ички тўсувчи конструкцияларнинг (деворлар ва пардеворларнинг) меъёрлаштирилган параметри Rw, dB ҳаво шовқинининг изоляция индекси ҳисобланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш85. Ички тўсувчи конструкцияларнинг ҳаво шовқини изоляциясининг талаб қилинадиган меъёрий кўрсаткичлари Rw ҚМҚ 2.01.08 нинг 5-жадвалида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш86. Бир қаватли тўсувчи конструкцияларнинг ҳаво шовқини изоляциясининг индекси ҳаво шовқинидан изоляциянинг ҳисобий частотали хоссалари асосида аниқланиши ва ҚМҚ 2.01.08 талабларига мувофиқ баҳолаш эгри чизиғи билан таққосланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш87. Пардозлаш қатламларини ҳисобга олган ҳолда ҳаво шовқинидан изоляциялашнинг ҳақиқий кўрсаткичлари ва туташ конструкцияларга уланишларнинг бажарилиши ГОСТ 27296 бўйича дала синовлари асосида аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш88. Елим ёки оддий қоришма асосидаги газбетон блоклардан терилган деворнинг ҳаво шовқинидан изоляциялашнинг тахминий ҳисобий кўрсаткичлари ушбу ШНҚнинг 8-жадвалида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
|
|
|
|
8-жадвал |
|
|
|
|
|
|
|
|
Газбетон блоклардан терилган деворлар ва пардеворлар учун ҳаво шовқини изоляциясининг ҳисобий кўрсаткичлари |
|||||
|
|
|
|
|
|
|
|
Газбетоннинг зичлиги бўйича маркаси |
Ўз вазнидан юкларни ҳисоблаш учун олинган ўртача девор зичлиги, ρkl, kg/m3 |
Девор ёки пардеворларнинг қалинлиги, h, m |
Ҳаво шовқини изоляциясининг
тахминий ҳисобий кўрсаткичлари, |
||
|
йирик блоклардан, елимдаги кичик блоклардан |
қоришмадаги кичик блоклардан |
панеллардан, йирик блоклардан, елимдаги кичик блоклардан |
қоришмадаги кичик блоклардан |
||
|
D400 |
460 |
580 |
0,080 |
28 |
32 |
|
0,100 |
31 |
35 |
|||
|
0,160 |
40 |
43 |
|||
|
0,200 |
44 |
46 |
|||
|
0,250 |
46 |
49 |
|||
|
0,300 |
50 |
52 |
|||
|
D500 |
570 |
690 |
0,080 |
31 |
34 |
|
0,100 |
35 |
37 |
|||
|
0,120 |
38 |
40 |
|||
|
0,160 |
43 |
45 |
|||
|
0,200 |
46 |
48 |
|||
|
0,250 |
49 |
52 |
|||
|
0,300 |
52 |
55 |
|||
|
D600 |
680 |
800 |
0,080 |
34 |
35 |
|
0,100 |
37 |
39 |
|||
|
0,120 |
40 |
42 |
|||
|
0,160 |
45 |
46 |
|||
|
0,200 |
48 |
50 |
|||
|
0,250 |
52 |
53 |
|||
|
0,300 |
55 |
56 |
|||
, dBҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш12-боб. Газбетон блоклардан деворларни пардозлаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш89. Мазкур ШНҚнинг 88-банди талабларини ҳисобга олган ҳолда газбетон блоклардан пардозланмаган деворларни теришга рухсат берилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш90. Деворнинг намлик кучли таъсир қиладиган жойларида ва горизонтал конструкцияларда (дераза токчалари, отмосткага (нишаб йўлкага) туташган жойлар, соябонларнинг қопламалари, балкон плиталарининг чиқиш жойлари, архитектура элементлари ва бошқалар) газбетон блоклар ботқоқланишдан ҳимояланган бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш91. Газбетон блоклардан терилган деворларни пардозлаш икки турга бўлинади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишдеворга ёпиштирилувчи (бўяш, суртиш, суваш, донабай маҳсулотлари билан қоплаш);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишмеханик равишда ўрнатиладиган (осма қопламалар ва бўшлиқли қоплама девор).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш92. Пардозлаш қопламаларига (материаллар, тизимлар, маҳсулотлар) қўйиладиган талаблар пардозланаётган конструкцияларнинг фойдаланиш тартибига қараб белгиланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш93. Адгезияли тикланган деворнинг пардозлаш қопламаларига қўйиладиган талаблар ушбу ШНҚнинг 9-жадвалида, бундай қопламалар учун сувоқларга қўйиладиган талаблар мазкур ШНҚнинг 10-жадвалида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш94. Пардозлаш ишларини бошлашдан олдин терилган деворнинг намлиги меъёрлаштирилмайди. Иситиладиган биноларнинг деворларига ташқи сувоқ ишларини бошлашдан олдин тавсия этилган намлик девор қалинлигига кўра ўртача ҳажм бўйича 8% гача бўлиши мумкин. Органик эритувчилардаги бирикмаларни қўллашда (суртишда), асоснинг намлигига қўйиладиган талаблар бундай бирикмаларни ишлаб чиқарувчиси томонидан белгиланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш9-жадвал | ||||
Газбетон блоклардан терилган деворларнинг пардозлаш қопламалари учун талаблар | ||||
Т/р | Параметр | Аниқлаш усули | Меъёрлаштирилган қийматлар, ўлчов бирликлари | Қўлланилиши |
1a. | Буғ ўтказувчанлигига қаршилик (қалин қатламли сувоқлар асосидаги пардозлаш қопламалари учун) | 25898-2020 ГОСТга мувофиқ | | Иситиладиган биноларнинг ташқи пардозлаш учун. 1a, 1b — конструктив чекловлар, 1d — мақсадли талаб |
1b. | Буғ ўтказувчанлигига қаршилик (қалин қатламли сувоқлар асосидаги пардозлаш қопламалари учун ва сувоқ қатламларисиз бўлган пардозлаш қопламалари учун) | 25898-2020 ГОСТга мувофиқ | | |
1d. | Буғ ўтказувчанлигига қаршилик 1, 2, 3 | 25898-2020 ГОСТга мувофиқ | | |
2. | Капилляр сўриш пайтида сувнинг ютилиши | 31356-2007 ГОСТга мувофиқ | W ≤ 0,5 kg/(m2∙s0,5) | Ташқи пардозлаш учун |
3. | Газбетонга ёпишқоқлик | 31356-2007 ГОСТга мувофиқ | | |
4. | Контакт зонасининг совуққа чидамлилиги | 31356-2007 ГОСТга мувофиқ | F35 | Ташқи пардозлаш учун |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳлар:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. ШНҚ 2.08.02 «Биноларнинг иссиқлик муҳофазаси»га мувофиқ, буғ ўтказувчанлигига қаршилиги
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Ҳаво бўшлиғисиз бажариладиган икки қатламли деворнинг ташқи қатлами учун буғ ўтказувчанлигига қаршилиги
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Барча ҳолатларда конструкциялар ботқоқланишдан ҳимояланиши учун ШНҚ 2.08.02 талабларига жавоб бериши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10-жадвал | ||||
Газбетон блоклардан терилган деворни пардозлаш учун сувоқ бирикмаларига талаблар | ||||
Т/р | Кўрсаткич | Аниқлаш усули | Меъёрлаштирилган қийматлар, ўлчов бирликлари | Қўлланилиши |
1a. | Ўртача зичлик (қалин қатламли1 сувоқлар учун) | ГОСТ 12730.1 га мувофиқ | 1300 kg/m3 дан ошмаслиги керак | Иситиладиган биноларни ташқи пардозлаш учун |
1b. | Ўртача зичлик (юпқа қатламли1 сувоқлар учун) | ГОСТ 12730.1 га мувофиқ | 1600 kg/m3 дан ошмаслиги керак | |
2a. | Сиқишга бўлган мустаҳкамлик маркаси | ГОСТ 10180-2012 га мувофиқ | M5 дан M502 гача | 2а-конструктив чеклаш, 2б-мақсадли талаб |
2b. | Эластиклик модули | ГОСТ 24452-80 га мувофиқ | | |
3. | Совуққа чидамлилик3 маркаси | ГОСТ 31356-2007 га мувофиқ | F50 дан кам эмас | Ташқи пардозлаш учун |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1 қалин қатламли сувоқларга ўртача қатлам қалинлиги 7 мм дан ортиқ бўлган сувоқлар киради, юпқа қатламлиларга — ўртача қалинлиги 7 мм ёки ундан кам.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2 кўп қатламли сувоқ тизимларининг ташқи қатлами учун юқорироқ мустаҳкамлик қабул қилинади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3 қурилиш ҳудудига ва фойдаланиш шароитларига қараб талаб аниқлаштирилиши мумкин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш95. Пардозлаш сувоқ қатламини қўллашдан олдин девор сиртини тайёрлаш керак. Бунда чоклар ва синган жойлари сўтиб ташланади ва таъмирлаш (сувоқ) аралашмаси билан тўлдирилади, елим ва бетон томчилари кесиб ташланади ва силлиқланади, чанг кетказилади, деворнинг ютиш қобилияти (намлаш ёки грунтлаш орқали) бир хиллаштирилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш96. Сувга асосланган бирикмалар билан сувоқ ва бўёқ ишларини +5...25°C ҳароратда бажариш тавсия этилади. Ҳавонинг ҳарорати юқори бўлганда, шунингдек қуёшли об-ҳаво шароитида ва шамол тезлиги 10 м/с дан юқори бўлганда, ташқи қопламанинг янги ётқизилган қатламларини сувсизланишдан ҳимоя қилиш чоралари кўрилиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш97. Механик маҳкамлаш билан бўлган қопламаларни ўрнатиш асоснинг намлигидан қатъи назар ва ҳар қандай ҳароратда амалга оширилиши мумкин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш98. Пардоз қопламаларнинг маҳкамлаш элементлари вертикал (ўз вазнидан) ва горизонтал (шамолга оид) юкларни қабул қилиш учун мўлжалланган бўлиши керак. Боғловчи элементларга қўйиладиган талаблар ушбу ШНҚнинг 70-бандида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш99. Силикатли газбетоннинг ўртача намлиги 8% дан юқори бўлган қоплама ва силикатли газбетон ўртасида ҳаво бўшлиғи бўлган донабай материаллардан ясалган деворларни қуришда, конденсатни деворнинг асосий қатламидан олиб ташлаш учун конструктив чораларни кўриш тавсия этилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш100. Деворнинг газбетон блоклари асосида ташқи иссиқлик изоляциясига эга конструкцияларни лойиҳалашда девордан дастлабки намликни олиб ташлаш мумкин бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш101. Иссиқлик сақловчи материалнинг буғ ўтказувчанлиги газбетоннинг буғ ўтказувчанлигидан каттароқ бўлган ҳолда, пойдеворнинг ҳар қандай намлигида ва иситкичнинг ҳар қандай қалинлигида иситкич ва қоплама қатлами орасидаги ҳаво бўшлиғига эга бўлган ташқи иситиш тизимларини ўрнатиш мумкин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш102. Иситкич учун сувоқ қатлами билан ташқи иситиш тизимларини ўрнатиш силикатли газбетоннинг ўртача ҳажмли намлиги 8% дан кўп бўлмаган ҳолларда тавсия этилади. Бундай тизимларнинг буғ ўтказувчанликка қаршилиги мазкур ШНҚнинг 9-жадвали 1б-банди талабига мувофиқ бўлиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш13-боб. Ёнғин хавфсизлиги
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш103. Газбетон блоклардан турар-жой биноларини лойиҳалаш ва қуришда ёнғин хавфсизлигини таъминлашда ШНҚ 2.01.02 талабларига риоя қилиниши лозим.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 2.03.15-23 Энергия тежамкор деворбоп тўсувчи конструкциялар. Бинолар қурилишида газбетон конструкциялар. Лойиҳалаш ва қурилиш талабларига
1-ИЛОВА
1-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГазбетон блокдан қурилган бинонинг иссиқлик ҳимояси қопламаси фрагментининг иссиқлик ўтказувчанлигига келтирилган қаршиликни ҳисоблаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲисоблаш бинонинг иссиқликдан ҳимоя қилувчи қобиғининг бир қисмини мустақил элементлар тўплами сифатида кўрсатишга асосланган бўлиб, уларнинг ҳар бири парча орқали иссиқлик йўқотилишига таъсир қилади. Ҳар бир элементдан келиб чиқадиган солиштирма иссиқлик йўқотишлари элементни ўз ичига олган тугун орқали ва худди шу тугун орқали, лекин ўрганилаётган элементсиз иссиқлик оқимини таққослаш асосида топилади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Бинонинг иссиқлик ҳимояси қопламаси фрагментининг иссиқлик ўтказувчанлигига келтирилган қаршилик 𝑅okel, (𝑚2 ∙ ℃)/𝑊, (1) формула билан аниқланиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(1)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда Roshart — бинонинг иссиқлик ҳимояси қопламаси фрагментининг ёки махсус тўсувчи конструкциянинг иссиқлик ўтказувчанлигига майдон бўйича (𝑚2 ∙ ℃)/𝑊;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишlj — бинонинг иссиқлик ҳимояси қопламасининг ёки махсус тўсувчи конструкциянинг 1 m2 парчаси учун j-турдаги чизиқли бир хил бўлмаганлик узунлиги, m/m2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишψj — j-турдаги чизиқли бир хил бўлмаганлик орқали солиштирма иссиқлик йўқотилиши, W/(m · °C);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишnk — бинонинг иссиқлик ҳимояси қопламасининг ёки танланган тўсувчи конструкциянинг 1 m2 парчаси учун k-турдаги нуқта бир хил бўлмаганликлар сони, дона/m2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишχk — k-турдаги нуқта бир хил бўлмаганлиги орқали солиштирма иссиқлик йўқотилиши, Vt/°C;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш𝑎i — (2) формула бўйича бинонинг иссиқлик ҳимояси қопламасининг 1 𝑚2 парчаси ёки махсус тўсувчи конструкциянинг 1 𝑚2 учун i-туридаги текис конструкция элементнинг майдони, 𝑚/𝑚2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(2)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда 𝐴i — фрагментнинг i-қисмининг майдони, 𝑚2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш𝑈i — (3) формула бўйича бинонинг иссиқлик ҳимояси қопламаси фрагментининг бир хил i-қисмининг иссиқлик узатиш коэффициенти (i-турдаги текис элемент орқали солиштирма иссиқлик йўқотилиши), 𝑊/(𝑚2 ∙ ℃).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(3)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Иссиқлик техник бир хиллик коэффициенти, r, конструкцияни изоляциялаш (иситиш) самарадорлигини тавсифловчи ёрдамчи қиймат (4) формула билан аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(4)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— қиймати шартли равишда бинонинг иссиқлик ҳимояси қопламаси фрагментининг барча қисмларининг шартли иссиқлик ўтказувчанлик қаршилик қийматларини майдон бўйича ўртача ҳисоблаш йўли билан (5) формула бўйича аниқланади.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(5)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда 𝑅o,ishart — i-турдаги бинонинг иссиқлик ҳимояси қопламаси бир хил фрагментининг иссиқлик ўтказувчанлигига шартли қаршилик, 𝑚2 ∙ ℃/𝑊, (6) формуладан фойдаланган ҳолда экспериментал ёки ҳисоблаш йўли билан аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(6)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда 𝑎i — ушбу илованинг 3-жадвали бўйича олинган, тўсувчи конструкциянинг ички юзаси иссиқлик узатиш коэффициенти, 𝑊/(𝑚2 ∙ ℃);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишat — ушбу илованинг 1-жадвали бўйича олинган, тўсувчи конструкциянинг ташқи юзаси иссиқлик узатиш коэффициенти, 𝑊/(𝑚2 ∙ ℃);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-жадвал | |
Тўсувчи конструкция ташқи юзасининг иссиқлик узатиш коэффициентлари | |
Тўсувчи конструкциянинг ташқи юзаси | Қиш шароитлари учун иссиқлик узатиш коэффициенти, an, 𝑊/(m2 ∙ ℃) |
1. Шимолий қурилиш-иқлим зонасида ташқи деворлар, қопламалар, ўтиладиган йўллардаги ораёпмалар ва совуқ (ўраб турган деворларсиз) ер ости шифтлари | 23 |
2. Шимолий қурилиш-иқлим зонасида ташқи ҳаво билан алоқа қиладиган совуқ ертўлалар устидаги ораёпмалар, совуқ (ўраб турган деворлар билан) ер ости, устидаги ора ёпмалар ва совуқ қаватлар ораёпмалар | 17 |
3. Чордоқларнинг томёпмалари ва иситилмайдиган ертўлалар устидаги деворларда ёруғлик ўтказувчи туйнуклар (световые проёмы), шунингдек, ташқи ҳаво билан вентиляцияланган ҳаво бўшлиғи бўлган ташқи деворлар | 12 |
4. Иситилмайдиган ертўлалар ва ташқи ҳаво билан вентиляция қилинмаган техник ер ости устидаги ораёпмалари | 6 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишRs — парчанинг бир хил қисми қатламининг иссиқлик қаршилиги, (𝑚2 ∙ ℃)/𝑊, вентиляцияланмаган ҳаво бўшлиқлари учун ушбу илованинг 2-жадвали бўйича, моддий қатламлар учун (7) формула бўйича аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(7)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда 𝛿s — қатлам қалинлиги, m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишλs — конструкциянинг иш шароитида қатлам материалининг иссиқлик ўтказувчанлиги, 𝑊/(𝑚2 ∙ ℃);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— моддий қатламнинг иш шароитлари коэффициенти, бирликларнинг улуши, (8) формула бўйича аниқланади. Маълумотлар йўқ бўлганда, у 1 га тенг деб қабул қилинади:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(8)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда Ro — назорат синовларидан сўнг термал қаршилик (музлаш-эритиш циклларини ўтказишдан олдин), (𝑚2 ∙ ℃)/𝑊;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— термал қаршилик, (𝑚2 ∙ ℃)/𝑊, N шартли йиллик цикллардан кейин.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИссиқлик изоляцияси қатлами s материали учун энергия самарадорлиги 𝜀s, (𝑦𝑖𝑙 ∙ 𝑚3 ∙ ℃)/(𝑊 ∙ 𝑠𝑜`𝑚), (9) formula boʻyicha hisoblanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(9)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда NEs — тегишли стандартларга мувофиқ ҳар бир турдаги материал учун белгиланган иссиқлик изоляцияси қатлами материалининг самарали ишлаш муддати, йил;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишCs — иссиқлик изоляцияси қатлами материалининг нархи, soʻm/m3.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Чизиқли иссиқлик-техникавий бир хил бўлмаганлик туфайли солиштирма иссиқлик йўқотишлари ички ҳаво ҳарорати tt da konstruksiya tugunining ikki oʻlchovli harorat maydonini hisoblash natijalari bilan (10) formula yordamida aniqlanadi:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(10)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда ti — ички ҳавонинг ҳисобий ҳарорати, ℃;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишtt — ташқи ҳавонинг ҳисобий ҳарорати, °C;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишΔQjL — (11) формула бўйича аниқланадиган 1 чизиқли метрга тўғри келадиган j-турдаги чизиқли иссиқлик-техникавий бир хил бўлмаганлик туфайли қўшимча иссиқлик йўқотишлари, W/m.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(11)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда QjL— ҳарорат майдонини ҳисоблаш натижаси бўлган, туташган жойининг 1 чизиқли метрига тўғри келадиган j-турдаги чизиқли иссиқлик-техникавий бир хил бўлмаганлик ҳисобий майдони орқали иссиқлик йўқотилиши, W/m;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQj,1 ва Qj,2 — j-турдаги чизиқли иссиқлик-техникавий бир хил бўлмаганлик ҳудуднинг ҳарорат майдонини ҳисоблашда ҳисобий майдонига киритилган парчанинг бир хил қисмлари бўлимлари орқали иссиқлик йўқотилиши, W/m, (12) формулалар билан аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
ёкиҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(12)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда Sj.1, Sj.2 — ҳарорат майдонини ҳисоблашда ҳисобий майдонига киритилган конструкциянинг бир хил қисмларининг жойлари, m2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБундай ҳолда, ҳарорат майдонини ҳисоблашда Sj.1 + Sj.2 қиймати ҳисобий соҳанинг майдонига тенг.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишψj — j-турдаги чизиқли иссиқлик-техникавий бир хил бўлмаганлик орқали солиштирма чизиқли иссиқлик йўқотишлари, 𝑊/(𝑚2 ∙ ℃).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4. k-турдаги нуқтали иссиқлик-техникавий бир хил бўлмаганлик туфайли солиштирма иссиқлик йўқотишлари нуқта иссиқлик-техникавий бир хил бўлмаганликни ўз ичига олган конструкциянинг уч ўлчовли ҳарорат майдонини ҳисоблаш натижалари билан аниқланади, (13) формула бўйича
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(13)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда ΔQkK — k-турдаги нуқтали иссиқлик-техникавий бир хил бўлмаганлик туфайли қўшимча иссиқлик йўқотишлари, W, (14) формула бўйича аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(14)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда Qk — ҳарорат майдонини ҳисоблаш натижаси бўлган k-туридаги нуқтали иссиқлик-техникавий бир хил бўлмаганликни ўз ичига олган тугун орқали иссиқлик йўқотишлари, W;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишQk — ҳарорат майдонини ҳисоблаш натижаси бўлган k-туридаги нуқтали иссиқлик-техникавий бир хил бўлмаганликни ўз ичига олмаган худди шу тугун орқали иссиқлик йўқотилиши, W.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5. Конструкция тугунининг ҳарорат майдонини ҳисоблаш натижаси тугуннинг кесимида, шу жумладан ички ва ташқи юзаларда ҳароратнинг тақсимланиши ҳисобланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТугуннинг ички юзаси орқали иссиқлик оқими (15) формула билан аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(15)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТугуннинг ташқи юзаси орқали иссиқлик оқими (16) формула билан аниқланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(16)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишti, tt — мос равишда ички ва ташқи ҳавонинг ҳисобий ҳароратлари, °C;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишrioʻrt, rtoʻrt — мос равишда тўсувчи конструкциянинг ички ва ташқи юзаларининг майдони бўйича ўртача ҳароратлари, °C;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишai, at — мос равишда конструкция тугунининг ички ва ташқи юзаларининг иссиқлик узатиш коэффициентлари, 𝑊/(𝑚2 ∙ ℃);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишSi, St — тўсувчи конструкция тугунининг ички ва ташқи юзаларининг майдонлари, m2;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6. Тўсувчи конструкциянинг иссиқлик ўтказувчанлигига келтирилган қаршиликни ҳисоблаш тавсифи қуйидаги қисмларни ўз ичига олиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1) конструкциянинг аниқ номи ва унинг бино қобиғида эгаллаган жойини кўрсатиш;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2) конструкцияни ташкил этувчи барча элементларни санаб ўтиш.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишСанаб ўтилган элементларнинг ҳар бири учун тақдим этиш:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1) элементнинг солиштирма геометрик хоссаси (s, l ёки n);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2) элементнинг таркиби ва тузилишини тушунишга имкон берувчи схема ёки чизма;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3) элементни ўз ичига олган тугуннинг ҳарорат майдони;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4) ташқи ва ички ҳаво ҳароратининг ҳарорат майдонини ҳисоблашда қабул қилинган, шунингдек, ҳисоблаш соҳасига киритилган конструкция тугунининг геометрик ўлчамлари;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш5) ҳисоб-китоблар натижасида олинган конструкциянинг ички юзасидаги минимал ҳарорат ва тугун орқали иссиқлик оқими;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш6) элемент орқали солиштирма иссиқлик йўқотилиши; (5-6-кичик бандлар ўрнига элемент орқали олдиндан ҳисобланган солиштирма иссиқлик йўқотишларини уларнинг ҳисоб-китобларини ўз ичига олган расмий, оммавий ҳужжатга ҳавола билан ишлатиш мумкин).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2-жадвал | ||||
Ҳаво бўшлиғининг қалинлиги, m | Ёпиқ ҳаво бўшлиғининг термал қаршилиги, m2 · °C | |||
пастдан юқорига иссиқлик оқими билан горизонтал ва вертикал | юқоридан пастгача иссиқлик оқими билан горизонтал | |||
оралиқ қатламдаги ҳаво ҳароратида | ||||
ижобий | салбий | ижобий | салбий | |
0,01 | 0,13 | 0,15 | 0,14 | 0,15 |
0,02 | 0,14 | 0,15 | 0,15 | 0,19 |
0,03 | 0,14 | 0,16 | 0,16 | 0,21 |
0,05 | 0,14 | 0,17 | 0,17 | 0,22 |
0,1 | 0,15 | 0,18 | 0,18 | 0,23 |
0,15 | 0,15 | 0,18 | 0,19 | 0,24 |
0,2-0,3 | 0,15 | 0,19 | 0,19 | 0,24 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ: Ҳаво бўшлиғининг сиртларидан бирида алюминий фолга асосида акс эттирувчи иссиқлик изоляцияси мавжуд бўлганда ҳаво бўшлиғининг иссиқлик қаршилиги,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш0,40 — 0,02 м қалинликдаги ҳаво бўшлиғи учун;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш0,45 — 0,03 м қалинликдаги ҳаво бўшлиғи учун;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш0,50 — 0,05 м қалинликдаги ҳаво бўшлиғи учун.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш7. Элементларнинг геометрик ва иссиқликдан ҳимоя қилиш хусусиятлари, шунингдек, оралиқ ҳисоблаш маълумотларини тўлдириш шакли 3-жадвалда келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
|
|
|
|
3-жадвал |
|
Конструкция элементи |
* |
Солиштирма геометрик кўрсаткичи |
Солиштирма иссиқлик йўқотилиши |
Элемент туфайли солиштирма иссиқлик оқими |
Фрагмент орқали умумий иссиқлик оқимининг улуши, % |
|
Элемент номи |
Ясси |
|
|
|
|
|
… |
... |
... |
… |
… |
|
|
Элемент номи |
|
|
|
|
|
|
Элемент номи |
Чизиқли |
|
|
|
|
|
… |
… |
… |
… |
… |
|
|
Элемент номи |
|
|
|
|
|
|
Элемент номи |
Нуқтали |
|
|
|
|
|
… |
… |
… |
… |
… |
|
|
Элемент номи |
|
|
|
|
|
|
Жами |
|
|
|
|
100% |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш* устуни акс эттирилмаслиги мумкин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 2.03.15-23 Энергия тежамкор деворбоп тўсувчи конструкциялар. Бинолар қурилишида газбетон конструкциялар. Лойиҳалаш ва қурилиш талабларига
2-ИЛОВА
2-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГазбетон блокдан қурилган бинонинг солиштирма иссиқлик ҳимоялаш хусусиятларини ҳисоблаш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1. Бинонинг солиштирма иссиқлик ҳимоялаш хусусияти kob, 𝑊/(𝑚2 ∙ ℃) (1) формула бўйича ҳисобланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(1)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда Ro,ikel — бинонинг иссиқликдан ҳимоя қилувчи қобиғининг i-чи парчасининг иссиқлик ўтказувчанлигига келтирилган қаршилик, (𝑚2 ∙ ℃)/𝑊;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— бинонинг иссиқликдан ҳимоя қилувчи қобиғининг тегишли парчасининг майдони, m2;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— бинонинг иситиладиган ҳажми, m3;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— ИДГС (Иситиш даврининг градус суткалари) ҳисоб-китобида қабул қилинган конструкциянинг ички ёки ташқи ҳарорати ўртасидаги фарқни ҳисобга оладиган коэффициент;Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— бинонинг умумий иссиқлик узатиш коэффициенти, 𝑊/(𝑚2 ∙ ℃), (2) формула бўйича аниқланади:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(2)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— бинонинг ихчамлик коэффициенти, m-1, (3) формула билан аниқланади:Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(3)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
— майдонлар йиғиндиси (бинонинг иссиқликдан ҳимоя қилувчи қобиғининг барча ташқи тўсиқларининг ички ўлчовига кўра), 𝑚2.Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБинонинг иссиқликдан ҳимоя қилувчи қобиғининг фрагментлари тўплами, уларнинг хоссалари (1) формулада қўлланилади, бинонинг иситиладиган қисми қобиғини тўлиқ ёпиши керак.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2. Иссиқликдан ҳимоя қилишнинг солиштирма хусусияти бевосита бино қобиғининг барча конструкцияларини ташкил этувчи элементларнинг хусусиятлари орқали (4) формула ёрдамида топилиши мумкин:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(4)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда Ro,iumum, ψj, χk — ушбу ШНҚнинг 1-иловаси бўйича олинади;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишLj — бино қобиғи бўйлаб j-турдаги чизиқли бир хил бўлмаганликнинг умумий узунлиги, м;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишNk — бутун бино қобиғи бўйлаб k-турдаги нуқталик бир хил бўлмаганликнинг умумий сони, дона.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3. Бинонинг солиштирма иссиқлик ҳимояси хусусиятларини ҳисоблаш жадвал шаклида тузилади, унда қуйидаги маълумотлар бўлиши керак:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1) бинонинг қобиғини ташкил этувчи ҳар бир парчанинг номи;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш2) ҳар бир парчанинг майдони;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш3) ҳисоб-китобларга кўра, ҳар бир фрагментнинг иссиқлик ўтказувчанлигига келтирилган қаршилик (ушбу ШНҚнинг 1-иловаси бўйича);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш4) конструкция фрагментининг ички ёки ташқи ҳарорати ўртасидаги ИДГС (Иситиш даврининг градус суткалари) ҳисоб-китобида қабул қилинганлардан фарқни ҳисобга оладиган коэффициент.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишЖадвалнинг шакли ушбу илованинг 1-жадвалида келтирилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-жадвал | |||||
Парча номи |
|
|
|
| % |
Йиғинди | - | - | - | 100 |
,
,
,
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишШНҚ 2.03.15-23 Энергия тежамкор деворбоп тўсувчи конструкциялар. Бинолар қурилишида газбетон конструкциялар. Лойиҳалаш ва қурилиш талабларига
3-ИЛОВА
3-ИЛОВА
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГазбетон блокларнинг ҳисобий иссиқлик техник кўрсаткичлари ва айрим турдаги девор теримлари учун иссиқлик ўтказувчанлик коэффициентларининг кўрсаткичлари
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
|
|
|
|
|
| 1-жадвал | |||||
Газбетон блокларнинг ҳисобий иссиқлик техник кўрсаткичлари (ГОСТ 31359 бўйича) | |||||||||||
Т/р | Материал | Қуруқ ҳолатда материалнинг хусусиятлари | Ҳисобий коэффициентлар (фойдаланиш шароитидаги) | ||||||||
Зичлик po, kg/m3 | Солиштирма иссиқлик қуввати C0, kJ/kg •°C | Иссиқлик ўтказувчанлик коэффициенти 𝛌0, Vt/m•°C | Материалдаги намликнинг масса нисбати ω, % | Иссиқлик ўтказувчанлиги 𝛌, Vt/m•°C | Иссиқликни сингдириш (24 соатлик даврдаги), Vt/m2•°C | Буғ ўтказувчанлиги,𝛍, •Pa | |||||
A | B | A | B | A | B | A, B | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1. | Автоклавда қотирилган силикатли газбетон | 600 | 0,84 | 0.14 | 4 | 5 | 0,160 | 0,183 | 2,66 | 2,90 | 0,16 |
2. | -//- | 500 | 0,84 | 0,12 | 4 | 5 | 0,141 | 0,147 | 2,28 | 2,37 | 0,20 |
3. | -//- | 450 | 0,84 | 0,108 | 4 | 5 | 0,127 | 0,132 | 2,05 | 2,13 | 0,21 |
4. | -//- | 400 | 0,84 | 0.096 | 4 | 5 | 0,113 | 0,117 | 1,82 | 1,89 | 0,23 |
5. | -//- | 350 | 0,84 | 0,084 | 4 | 5 | 0,099 | 0,103 | 1,63 | 1,66 | 0,25 |
6. | -//- | 300 | 0,84 | 0,072 | 4 | 5 | 0,084 | 0,088 | 1,39 | 1,42 | 0,26 |
7. | -//- | 250 | 0,84 | 0,06 | 4 | 5 | 0,070 | 0,073 | 1,16 | 1,18 | 0,28 |
8. | -//- | 200 | 0,84 | 0,048 | 4 | 5 | 0,056 | 0,059 | 0,91 | 0,95 | 0,30 |
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-жадвалда автоклавда қотирилган силикатли газбетоннинг иссиқлик ўтказувчанлик коэффициентларининг қийматлари кўрсатилган, теришнинг чоклари бундан мустасно.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишТўлиқ корпусли деворлардан арматураланмаган автоклавда қотирилган силикатли газбетондан ясалган маҳсулотларнинг деворнинг олд қисми бўйлаб (Узунлик × Баландлик) 625 × 250 мм катталиги билан теришнинг сувоқ чокларини девор теришларининг иссиқлик ўтказувчанлик коэффициентига таъсири қуйидагича аниқланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишҲисоблаш учун биз газбетон блоклардан ясалган деворларнинг мунтазам такрорланадиган парчаси олинади (ушбу илованинг 1-расми).
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишДеворларни теришнинг қуйидаги вариантлари берилган:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишгоризонтал ва вертикал чокнинг ўртача қалинлиги билан елимда;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишқоришма қалинлиги 2 мм (ушбу илованинг 1, а-расми);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш10 мм горизонтал ва вертикал терим чокларининг ўртача қалинлиги билан бўлган қоришмада (ушбу илованинг 1, б-расми);
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиштеришдаги маҳсулотларнинг (блокларнинг) ўлчамлари:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишузунлиги — 625 мм;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбаландлиги — 250 мм.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишКўриб чиқилаётган фрагментлар учун учун Ar_r, m2, деворининг сувоқ чоклари майдони ва автоклавда қотирилган силикатли газбетон маҳсулотларнинг майдонларини 625×250 мм Agb, m2, мазкур илованинг 1а-расмида кўриб чиқилган фрагментининг бир қисми сифатида девор теришдаги маҳсулот ҳажми билан ҳисобланади.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишБунда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишчокларнинг ўртача қалинлиги 2 мм бўлган елимда териш учун:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишчокларнинг ўртача қалинлиги 10 мм бўлган қоришмада териш учун:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАвтоклавда қотирилган силикатли газбетондан терилган деворларнинг иссиқлик ўтказувчанлик коэффициенти маҳсулот катталиги 625×250 мм бўлган девор теришдаги чок қалинлиги 2 мм бўлган елим чокларининг таъсирини ҳисобга олган ҳолда (елим устида териш) формула (1) билан ҳисобланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(1)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишλg.b — 1-жадвалга мувофиқ тегишли фойдаланиш шароитлари («A» ёки «B») учун қабул қилинган автоклавда қотирилган силикатли газбетон маҳсулотларининг иссиқлик ўтказувчанлик коэффициенти;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишλs-q — бу териш сувоғининг иссиқлик ўтказувчанлик коэффициенти;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш0,011 — теришдаги маҳсулот ўлчами 625×250 мм бўлганда, девор чокларининг қалинлиги эса 2 мм бўлганда теришдаги чоклар майдонининг автоклавда қотирилган силикатли газбетон маҳсулотларнинг майдонига нисбатини кўрсатадиган коэффициент, (ушбу илованинг 1, а-расми):
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-расм — Терилган деворнинг қайтарилувчи фрагменти
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишГазбетон блоклардан терилган деворларнинг иссиқлик ўтказувчанлик коэффициенти маҳсулот
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш1-расм — Терилган деворнинг мунтазам парчаси (фрагменти)
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишАвтоклавда қотирилган силикатли газбетондан ясалган деворларнинг иссиқлик ўтказувчанлик коэффициенти маҳсулот ўлчами 625×250 мм бўлган девор теришида, чок қалинлиги 10 мм бўлган сувоқ чокларининг таъсирини ҳисобга олган ҳолда (елим устидаги териш) (2) формула бўйича ҳисобланади:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
(2)Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишбу ерда:
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишλg.b — 1-жадвалга мувофиқ тегишли фойдаланиш шароитлари («A» ёки «B») учун қабул қилинган автоклавда қотирилган силикатли газбетон маҳсулотларининг иссиқлик ўтказувчанлик коэффициенти;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишλs-q — бу теришга оид сувоқнинг иссиқлик ўтказувчанлик коэффициенти;
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш0,058 — бу девордаги чоклар майдонининг автоклавда қотирилган силикатли газбетон буюмлар майдонига девордаги маҳсулот ўлчамига 625×250 мм қалинлиги 10 мм девор чоклари билан нисбатини кўрсатадиган коэффициент (ушбу илованинг 1, б-расми):
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишУшбу илованинг 2-жадвалида ҳар хил қалинликдаги сувоқ чоклари (2 ва 10 мм) бўлган газбетон блоклардан ясалган девор теришларнинг айрим турлари учун «А» фойдаланиш шароитида иссиқлик ўтказувчанлик коэффициентларининг ҳисобий қийматлари кўрсатилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
|
|
2-жадвал |
||||||||
|
Зичлик бўйича блоклар маркаси |
Териш чокларининг қалинлиги |
силикатли газбетонларнинг |
|
||||||||
|
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
|||
|
D300 |
2 mm |
0,084 |
0,085 |
0,086 |
0,087 |
0,089 |
0,090 |
0,091 |
0,092 |
0,093 |
0,094 |
|
10 mm |
0,090 |
0,096 |
0,101 |
0,107 |
0,112 |
0,118 |
0,123 |
0,129 |
0,134 |
||
|
D400 |
2 mm |
0,113 |
0,114 |
0,115 |
0,116 |
0,117 |
0,118 |
0,119 |
0,121 |
0,122 |
0,123 |
|
10 mm |
0,118 |
0,123 |
0.129 |
0,134 |
0,140 |
0,145 |
0,151 |
0,156 |
0,162 |
||
|
D500 |
2 mm |
0,141 |
0,142 |
0,143 |
0,144 |
0,145 |
0,146 |
0,147 |
0,148 |
0,149 |
0,150 |
|
10 mm |
0,144 |
0,150 |
0,155 |
0,161 |
0,172 |
0,172 |
0,177 |
0,183 |
0,188 |
||
|
D600 |
2 mm |
0,16 |
0,160 |
0,162 |
0,163 |
0,164 |
0,165 |
0,166 |
0,167 |
0,168 |
0,169 |
|
10 mm |
0,162 |
0,168 |
0,173 |
0,179 |
0,184 |
0,190 |
0,195 |
0,201 |
0,206 |
||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ: чок қалинлигининг оралиқ қийматларида терим иссиқлик ўтказувчанлик коэффициентининг қийматлари ва терим сувоғининг иссиқлик ўтказувчанлик коэффициенти интерполяция йўли билан олиниши ёки ҳисобланган чок қалинлигини ҳисобга олган ҳолда ушбу илованинг (1) формуласи ёрдамида ҳисобланиши мумкин.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишМазкур илованинг 3-жадвалида турли хил қалинликдаги (2 ва 10 мм) сувоқ чоклари бўлган газбетон блоклардан ясалган баъзи турдаги девор теришлари учун «B» иш шароитида иссиқлик ўтказувчанлик коэффициентларининг ҳисобий қийматлари кўрсатилган.
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олиш|
|
|
|
3-жадвал |
||||||||
|
Зичлик бўйича блоклар маркаси |
Териш чокларининг қалинлиги |
силикатли газбетонларнинг |
|
||||||||
|
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
|||
|
D300 |
2 mm |
0,088 |
0,089 |
0,090 |
0,091 |
0,093 |
0,094 |
0,095 |
0,096 |
0,097 |
0,098 |
|
10 mm |
0,094 |
0,099 |
0,105 |
0,111 |
0,116 |
0,122 |
0,127 |
0,133 |
0,138 |
||
|
D400 |
2 mm |
0,117 |
0,118 |
0,119 |
0,120 |
0,121 |
0,122 |
0,123 |
0,124 |
0,126 |
0,127 |
|
10 mm |
0,122 |
0,127 |
0,133 |
0,138 |
0,144 |
0,149 |
0,154 |
0,160 |
0,165 |
||
|
D500 |
2 mm |
0,147 |
0,148 |
0.149 |
0,150 |
0,151 |
0,152 |
0,153 |
0,154 |
0,155 |
0,156 |
|
10 mm |
0,150 |
0,155 |
0,161 |
0,166 |
0,172 |
0,177 |
0,183 |
0,188 |
0,194 |
||
|
D600 |
2 mm |
0,183 |
0.183 |
0,184 |
0,185 |
0,186 |
0,188 |
0,189 |
0,190 |
0,191 |
0,192 |
|
10 mm |
0,184 |
0,189 |
0,195 |
0,2 |
0,206 |
0,211 |
0,217 |
0,222 |
0,228 |
||
Ҳужжатга таклиф юборишАудиони тинглашҲужжат элементидан ҳавола олишИзоҳ: чок қалинлигининг оралиқ қийматларида терим иссиқлик ўтказувчанлик коэффициентининг қийматлари ва терим сувоғининг иссиқлик ўтказувчанлик коэффициенти интерполяция йўли билан олиниши ёки формулалари бўйича тегишли сувоқ чокларининг қалинлиги билан ҳисобланиши мумкин (2 ёки 10 мм).
